NX螺纹绘制

最新推荐文章于 2025-04-29 17:57:56 发布
最新推荐文章于 2025-04-29 17:57:56 发布
阅读量358 收藏
点赞数 1
文章标签： 笔记
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/m0_57389947/article/details/143084458
版权

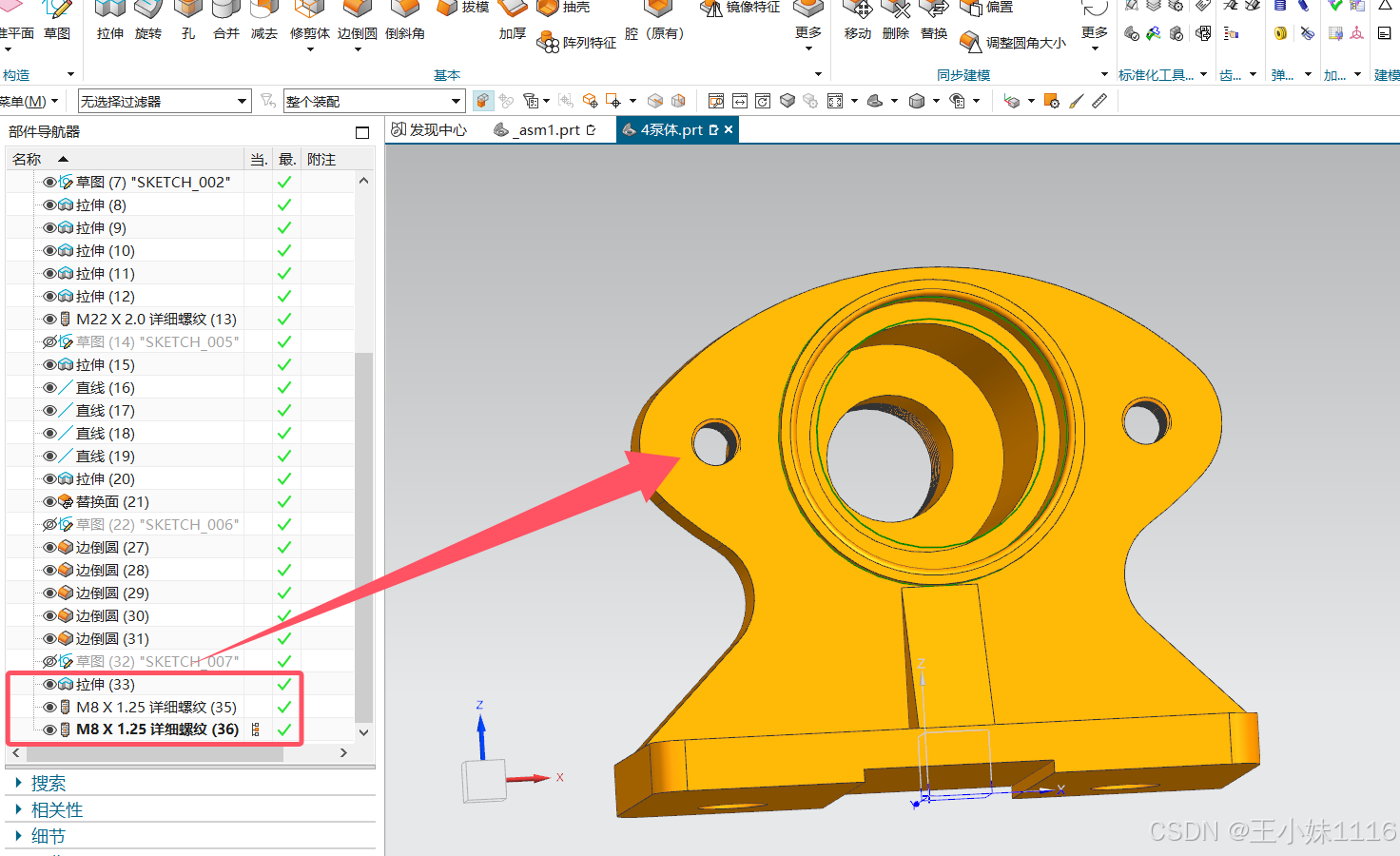

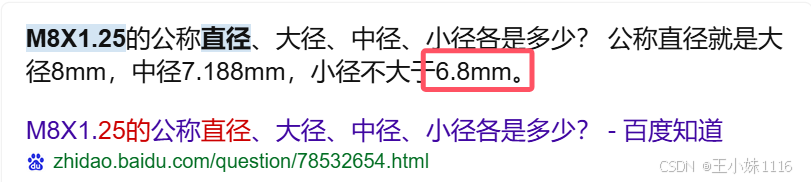

对于NX螺纹M8*1.25的绘制，此处圆柱直径不能设置为8，应百度查询M8*1.25螺纹的小径，将圆柱直径设置为螺纹小径即可。
