射频识别技术｜期末考试知识点｜第1讲_RFID

课堂笔记

1.RFID技术

标签（芯片、天线、封装）

读写器

中间件和系统软件

公共服务体系

---

2.IC&ID

IC卡和ID卡的区别在于是否有CPU。

---

3.射频识别的最小系统：

---

1. 射频识别的简要工作原理

---

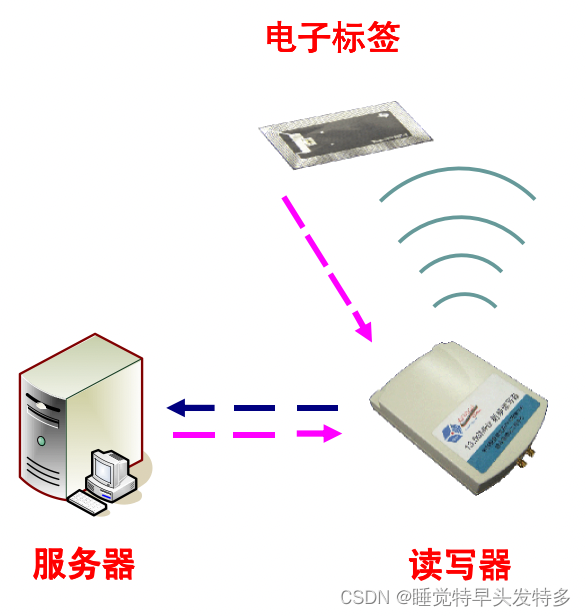

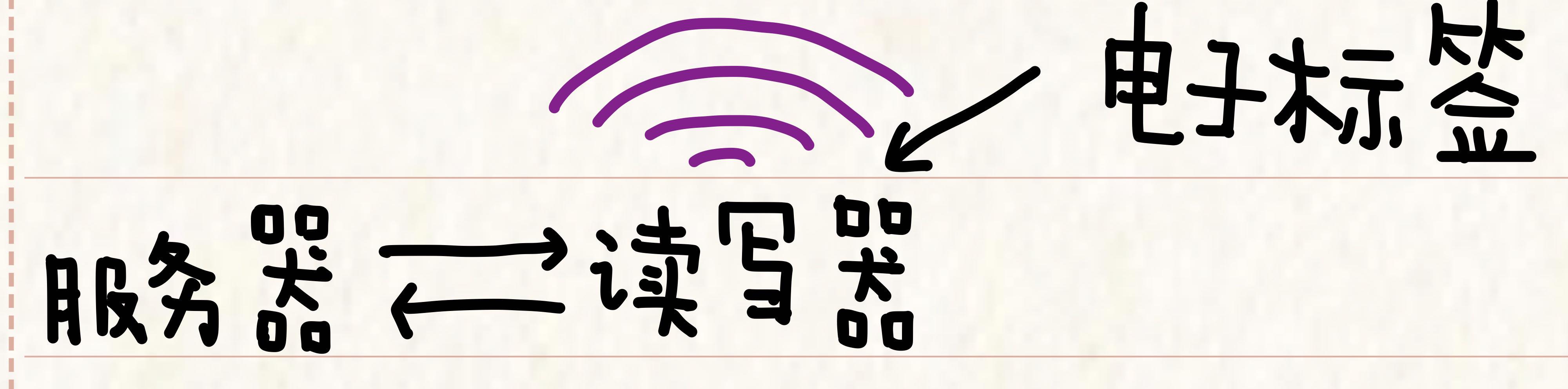

(1)射频识别的最小系统

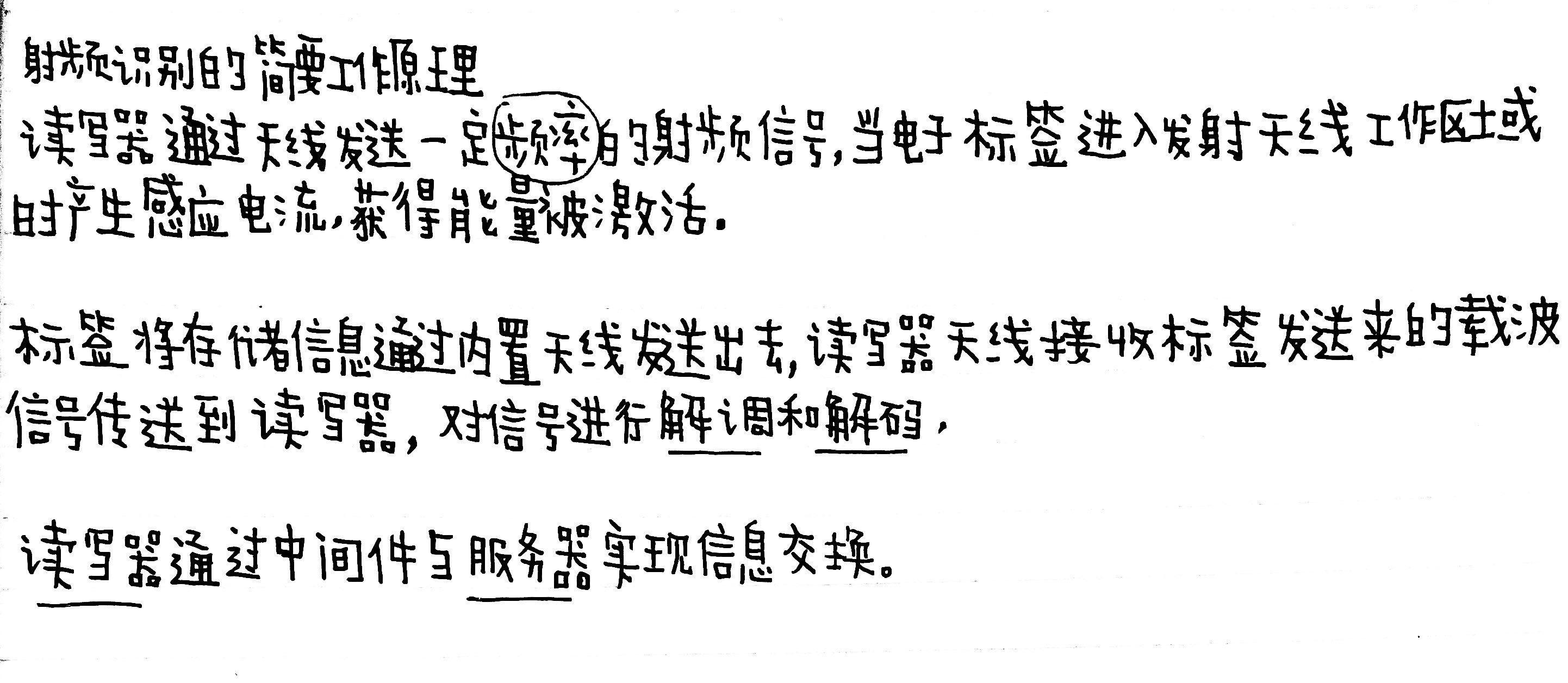

(2)射频识别的工作原理

读写器通过天线发送一定频率的射频信号，当电子标签进入发射天线工作区域时产生感应电流，获得能量被激活。

标签将存储的信息通过内置天线发送出去，读写器天线接收标签发送过来的载波信号传送到读写器，对信号进行解调和解码。

读写器通过中间件与服务器实现信息交换。

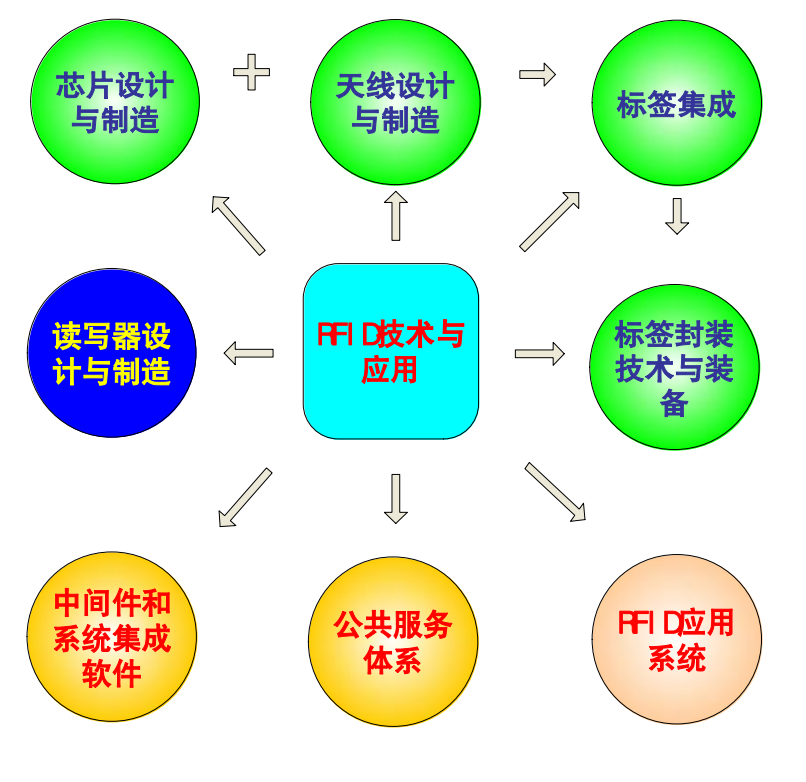

(3)射频识别技术的应用

1.芯片设计与制造

2.天线设计与制造

3.标签集成

4.标签封装技术与装备

5.RFID应用系统

6.公共服务体系

7.中间件和系统集成软件

9.读写器设计与制造

(4)RFID技术

1.标签(芯片、天线、封装)

2.读写器

3.中间件和系统软件

4.公共服务体系

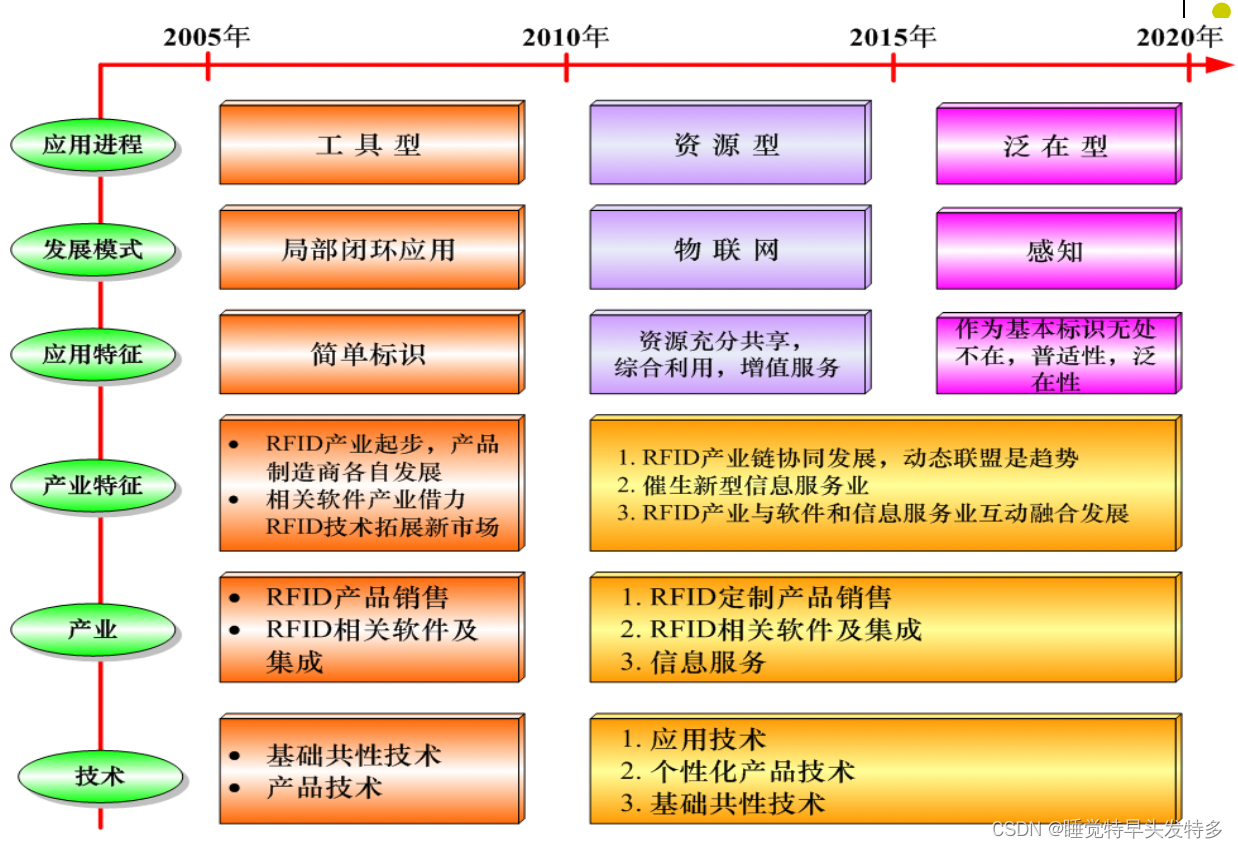

(5)中国RFID发展路线图road map

第一阶段：2006～2008培育期

在产业化核心技术研发、标准制定等方面取得突破；

通过典型行业示范应用，初步形成RFID产业链及良好的产业发展环境。

第二阶段：2008～2012成长期

扩展RFID应用领域；

形成规模生产能力；

建立公共服务体系；

推动规模化市场形成；

促进RFID产业持续发展。

第三阶段：2012至今发展期

整合产业链；

适应新一代技术的发展；

辐射多个应用领域；

提高RFID应用的效率和效益。

(6)中国RFID技术应用现状

中国已成为全球最大的RFID应用市场之一

2005年全国的标签使用量为1.7 亿个；

2008年这一数字已上升到了 12.2 亿个。

1.票证

(二代)身份证、一卡通、RFID电子门票。

2.车辆

各种部门应用RFID技术实现统计的实时化、自动化；

在全部机动车辆上安装电子标签；

ETC不停车收费系统。

3.危险品安全追溯

危险品气瓶、烟花爆竹电子标签识别；

采用电子标签(HF)实现烟花爆竹的严格监管与安全追溯；

从生产、运输、仓储及每一个产品燃放点定位的实时监控和管理，为整个活动的安全保障提供了有力的技术支持。

销售加装电子标签的肉制品。

4.烟草

制定出台了行业应用标准：卷烟联运平托盘电子标签应用规范。

5.离散制造业

汽车、冰箱、摩托车制造、航空发动机制造、服装加工实现生产状态远程监控 、配料管理、生产现场管理、质量分析与监控。

6.高价值商品防伪

高端酒水、奢侈品电子标签防伪。

7.港口集装箱

多个港口开展了RFID示范应用。

8.粮食储运

在粮食储运行业开展RFID应用，实现粮库和粮食流通过程的有效监管。

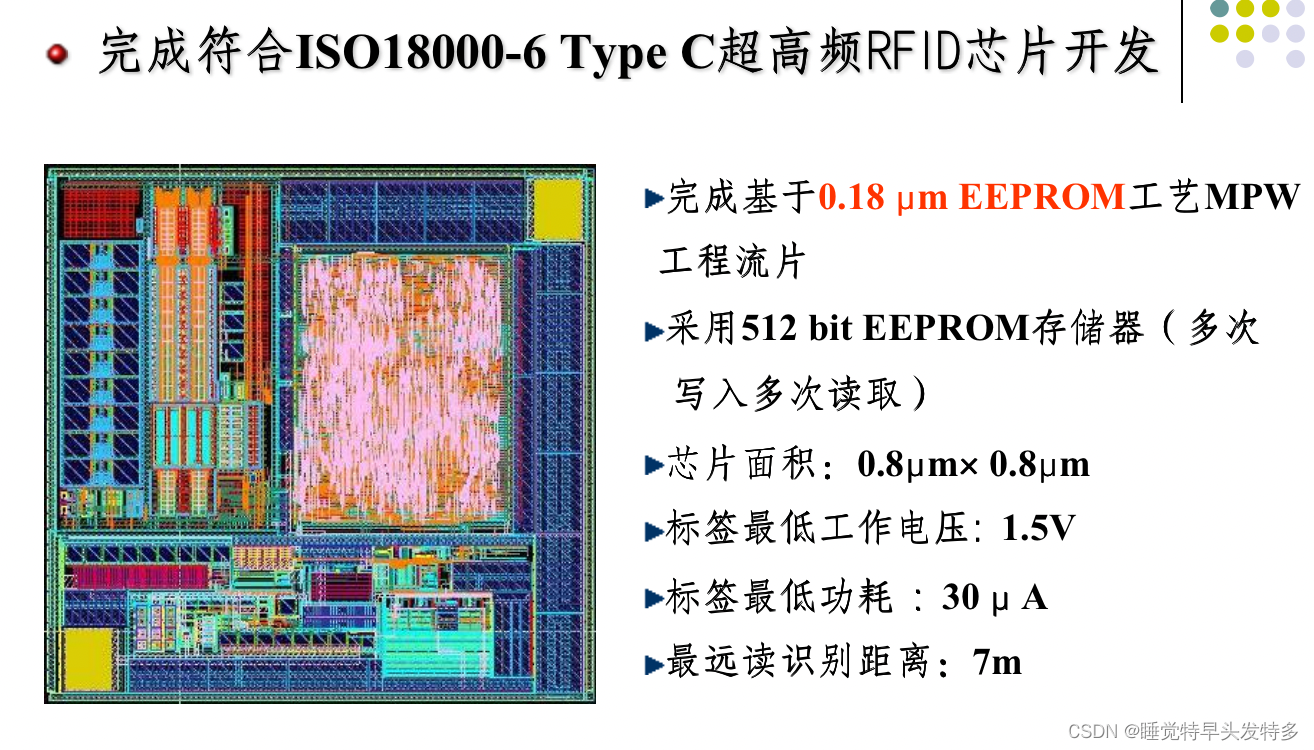

9.芯片研发和产业化

开发完成具有自主知识产权的符合 ISO/IEC18000-6 B/C标准的UHF标签芯片，在中国物品编码中心测试通过认证，该款0.18微米工艺的 RFID 芯片产品，可实现批量生产；

性能上 ISO18000-6C 样片与国外同类产品相当。

10.标签集成技术与产业化

实现了标签芯片、材料、集成工艺的国产化。

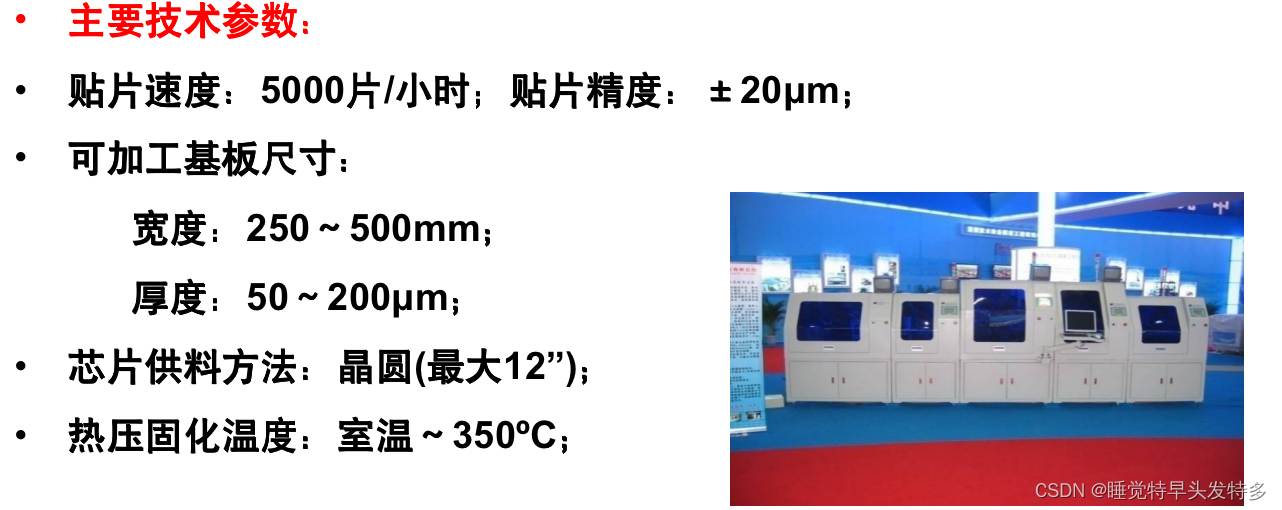

11.封装装备与技术

设计开发了具有自主知识产权的高性能RFID封装设备。

搭建了视觉定位、视觉引导下高速高精运动控制、同步运动控制、精确点胶控制、直线电机驱动、基于音圈电机的力/位混合控制、多路高精温度控制、ACA倒装键合工艺试验等研究平台。

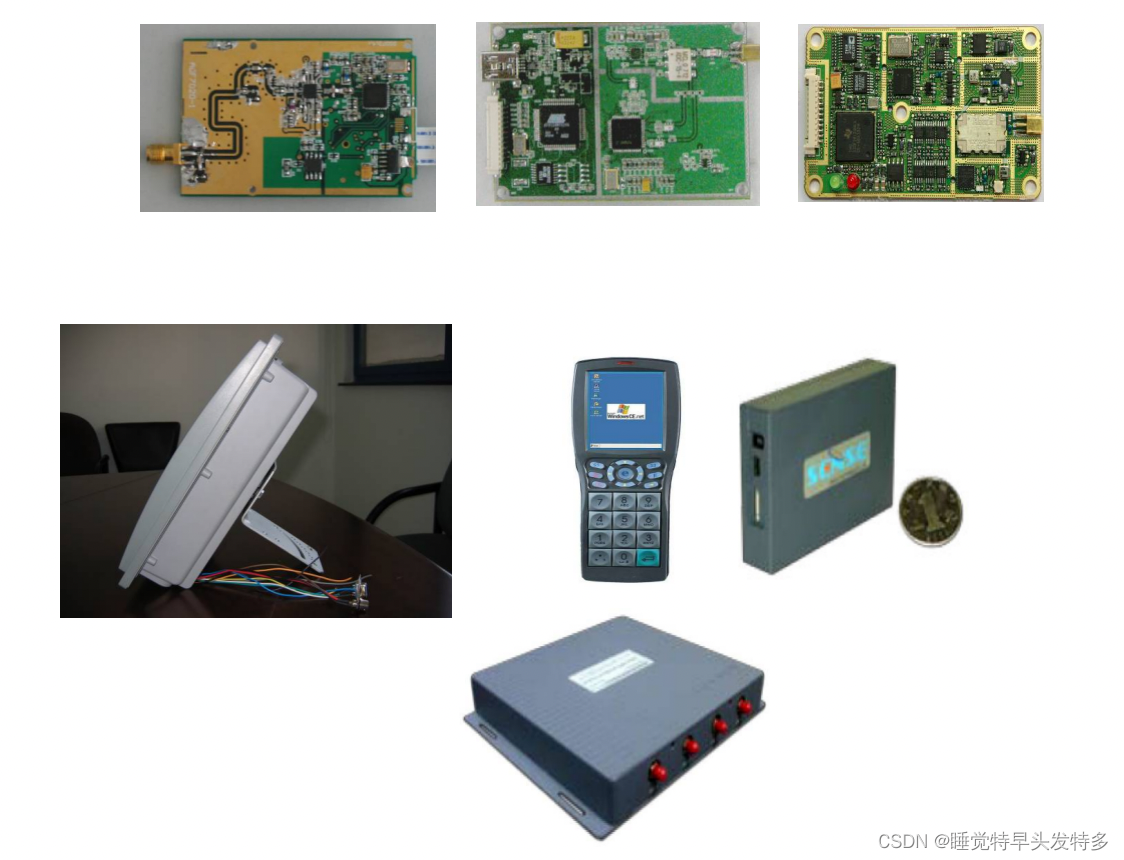

12.超高频(UHF)读写器

开发完成具有自主知识产权的能满足不同需要的多种UHF读写器模块及其读写器(手持/固定式)，实现了批量生产。

13.系统集成与中间件

开发完成了可重构RFID中间件平台，掌握了RFID系统的集成应用技术，在多个行业成功开展示范应用，取得很好的经济与社会效益。

14.系统测试平台及其建设

建立了RFID系统测试中心和RFID应用方案测试中心。

初步建成面向社会提供 RFID 产品空中接口一致性、协议一致性测试、电磁复合兼容性和物理性能等基本的测试服务，可提供多种 RFID 应用流程、解决方案、设备部署方案的验证与测试，具备测试能力。

(七)中国RFID应用技术展望

（2023年1月30日 8:05 首次发布）
