【Mppt】PSC 下光伏阵列的Simulink 模型

✅作者简介：热爱数据处理、数学建模、算法创新的Matlab仿真开发者。

🍎更多Matlab代码及仿真咨询内容点击 🔗：Matlab科研工作室

🍊个人信条：格物致知。

🔥 内容介绍

摘要: 本文详细阐述了在Simulink平台下构建光伏阵列模型，并结合扰动观测法(Perturb and Observe, P&O)最大功率点跟踪(Maximum Power Point Tracking, MPPT)算法进行仿真分析的过程。文章首先介绍了光伏阵列的数学模型，包括单晶硅太阳能电池的等效电路模型以及光伏阵列的并联和串联特性。其次，详细描述了P&O算法的实现原理及其在Simulink中的具体构建方法，并对算法参数进行了分析和优化。最后，通过仿真结果展示了P&O算法在不同光照强度和温度条件下的MPPT性能，并对仿真结果进行了深入分析，验证了模型的有效性和算法的可靠性。

关键词: 光伏阵列；MPPT；P&O算法；Simulink；仿真

1. 引言

随着全球能源危机的日益加剧和环境保护意识的提高，光伏发电技术得到了广泛的应用。最大功率点跟踪(MPPT)技术是提高光伏系统效率的关键，其核心在于实时跟踪光伏阵列的最大功率点(Maximum Power Point, MPP)，并使光伏阵列始终工作在MPP状态，从而最大限度地提高能量转换效率。扰动观测法(P&O)作为一种经典的MPPT算法，具有结构简单、易于实现等优点，被广泛应用于实际工程中。本文采用Simulink平台构建光伏阵列模型，并结合P&O算法进行仿真分析，旨在验证模型的准确性和算法的有效性。

2. 光伏阵列模型的建立

光伏阵列是由多个太阳能电池单元串联和并联连接而成的。单个太阳能电池的输出特性可以用其等效电路模型来描述，该模型通常包括一个电流源、一个串联电阻和一个并联电阻。其I-V特性曲线可以用以下方程描述：

I = Iph - Io * [exp((V + Rsh * I) / (n * Vt)) - 1] - (V + Rsh * I) / Rsh

其中，I为输出电流，V为输出电压，Iph为光生电流，Io为反向饱和电流，Rsh为并联电阻，Rs为串联电阻，n为理想因子，Vt为热电压 (Vt = kT/q，k为玻尔兹曼常数，T为绝对温度，q为电子电荷)。 Iph，Io，Rs，Rsh和n等参数会受到光照强度和温度的影响，其关系式通常通过实验数据拟合得到。

在Simulink中，我们可以利用MATLAB提供的模块来构建太阳能电池的等效电路模型。通过将多个太阳能电池单元按照实际光伏阵列的串并联方式连接，即可构建完整的阵列模型。为了提高模型的精度，可以考虑引入温度对参数的影响，并使用查表法或更复杂的数学模型来描述参数随温度和光照强度的变化。

3. P&O 算法的实现

P&O算法是一种基于梯度下降法的MPPT算法。其基本思想是通过不断地扰动光伏阵列的工作电压，并观察输出功率的变化，来判断当前工作点是否位于MPP。如果输出功率增加，则继续沿相同方向扰动；如果输出功率减小，则改变扰动方向。其算法流程如下：

1. 初始化：设定初始扰动步长 ΔV 和采样时间 Ts。

2. 测量：测量当前时刻的光伏阵列的电压 V 和电流 I，计算输出功率 P = V * I。

3. 扰动：将电压扰动 ΔV，得到新的电压 V' = V ± ΔV。

4. 比较：比较扰动前后的功率 P 和 P' = V' * I'。

5. 判断：如果 P' > P，则继续沿相同方向扰动；如果 P' < P，则改变扰动方向。

6. 更新：更新电压 V = V'，并重复步骤2-5，直到达到MPP。

在Simulink中，我们可以利用其提供的模块（如比较器、乘法器、积分器等）来实现P&O算法。为了提高算法的效率和稳定性，需要合理选择扰动步长 ΔV 和采样时间 Ts。过大的扰动步长可能会导致系统振荡，而过小的扰动步长则会降低算法的收敛速度。

4. Simulink 模型仿真与结果分析

基于上述的光伏阵列模型和P&O算法，我们在Simulink平台上搭建了完整的MPPT系统模型。通过仿真，我们可以分析P&O算法在不同光照强度和温度条件下的MPPT性能。

仿真结果显示，P&O算法能够有效地跟踪MPP。在不同光照强度下，算法都能快速收敛到MPP附近，并保持在MPP附近工作。温度变化对MPP的影响也得到了有效的补偿。然而，P&O算法也存在一些缺点，例如在MPP附近存在振荡现象，以及对快速变化的光照条件响应不够迅速。

为了进一步提高算法的性能，可以考虑一些改进措施，例如采用自适应步长调整策略，或者结合其他MPPT算法，例如增量电导法(Incremental Conductance, IncCond)等。

5. 结论

本文详细介绍了在Simulink平台下构建光伏阵列模型并结合P&O算法进行MPPT仿真分析的过程。仿真结果验证了模型的有效性和P&O算法的可靠性。通过对算法参数的优化和改进，可以进一步提高MPPT系统的效率和稳定性。未来的研究可以集中在开发更高效、更稳定的MPPT算法，以及考虑更复杂的系统模型，例如考虑光伏阵列的阴影效应和部分遮挡等因素的影响。 这将有助于提高光伏系统的整体性能和可靠性，为光伏发电的广泛应用提供技术支持。

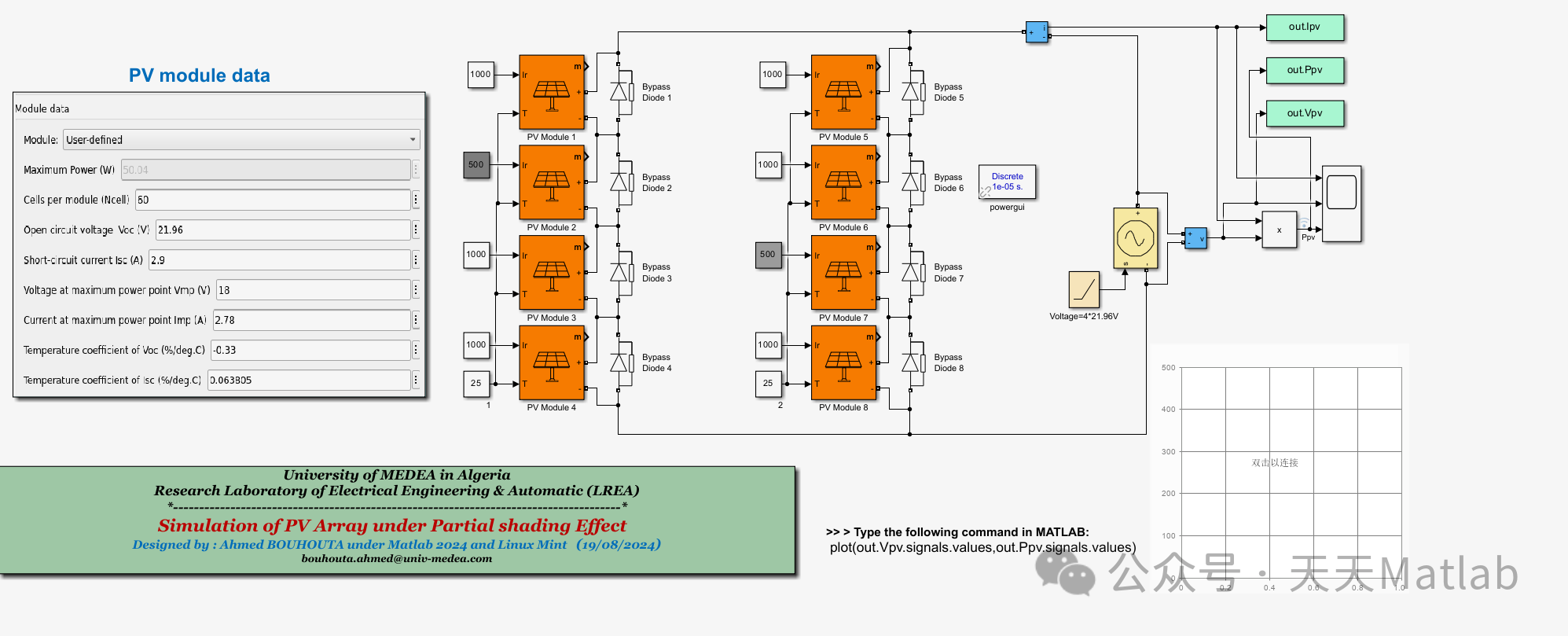

⛳️ 运行结果

🔗 参考文献

[1]茆美琴,余世杰,苏建徽.带有MPPT功能的光伏阵列Matlab通用仿真模型[J].系统仿真学报, 2005, 17(5):4.DOI:10.3969/j.issn.1004-731X.2005.05.058.
