本研究聚焦于小电流接地系统故障仿真，构建了中性点不接地与经消弧线圈接地两种典型方式的仿真模型。通过对系统结构、故障类型的分析，详细阐述了模型中各元件的参数设定及仿真流程。利用仿真软件进行模拟实验，对比两种接地方式下故障电流、电压等电气量的变化特征，为小电流接地系统继电保护方案的制定和优化提供了有力的技术支撑和理论依据。

关键词

小电流接地系统；中性点不接地；消弧线圈接地；故障仿真；继电保护

一、引言

小电流接地系统在我国中压配电网中应用广泛，因其具有供电可靠性高、故障时对系统影响较小等优点 。然而，该系统发生单相接地故障时，故障特征不明显，故障电流相对较小，给故障检测与继电保护带来挑战 。中性点不接地和经消弧线圈接地是小电流接地系统的两种常见接地方式，深入研究这两种接地方式下系统故障特性，对于准确识别故障、保障系统安全稳定运行至关重要 。借助仿真模型，可模拟不同故障场景，直观分析电气量变化规律，为继电保护装置的合理配置与整定提供参考 。

二、小电流接地系统原理

2.1 中性点不接地系统原理

在中性点不接地系统中，正常运行时三相电压对称，中性点电位为零 。当发生单相接地故障（如 A 相接地）时，故障相电压降为零，非故障相电压升高为线电压 。由于中性点不接地，接地点通过线路对地电容形成容性电流通路 。故障线路的容性电流为全系统非故障线路对地电容电流之和，其方向从母线指向线路；非故障线路的容性电流仅为本线路对地电容电流，方向从线路指向母线 。这种容性电流通常较小，使得故障特征不够显著 。

2.2 中性点经消弧线圈接地系统原理

中性点经消弧线圈接地系统中，消弧线圈接在中性点与地之间 。当系统发生单相接地故障时，消弧线圈产生感性电流，与接地点的容性电流方向相反 。合理选择消弧线圈的电感值，可使感性电流与容性电流相互补偿，减小接地点的电流，达到熄灭电弧的目的 。消弧线圈的补偿方式分为过补偿、欠补偿和全补偿，实际应用中多采用过补偿方式，以避免因系统参数变化导致串联谐振过电压的产生 。

三、仿真模型构建

3.1 中性点不接地系统仿真模型

1. 系统结构搭建：利用电力系统仿真软件（如 MATLAB/Simulink）搭建三相输电线路模型，包括电源模块、输电线路模块、负荷模块等 。电源模块设置为三相交流电压源，输出额定电压 。输电线路采用分布参数模型，考虑线路电阻、电感、电容等参数 。负荷模块模拟实际配电网中的各类负载 。

1. 故障设置模块：在输电线路上设置故障点，可模拟不同位置（如线路首端、中间、末端）的单相接地故障 。通过控制开关模块，实现故障的瞬间接入与切除 。

1. 测量模块：在关键节点（如母线、故障线路始端等）布置电压、电流测量模块，用于采集故障发生前后电气量的变化数据 。

3.2 中性点经消弧线圈接地系统仿真模型

1. 消弧线圈模型添加：在中性点不接地系统仿真模型的基础上，于中性点与地之间接入消弧线圈模块 。消弧线圈可采用 RL 串联模型，根据系统参数和补偿要求设置电感 L 和电阻 R 的值 。

1. 控制与调节模块：为实现消弧线圈的过补偿功能，添加控制与调节模块 。该模块根据系统实时运行参数（如故障电流、电压），动态调整消弧线圈的电感值，确保补偿效果 。其他部分（如系统结构、故障设置、测量模块）与中性点不接地系统仿真模型类似，但需考虑消弧线圈接入后对系统参数的影响，对部分参数进行适当调整 。

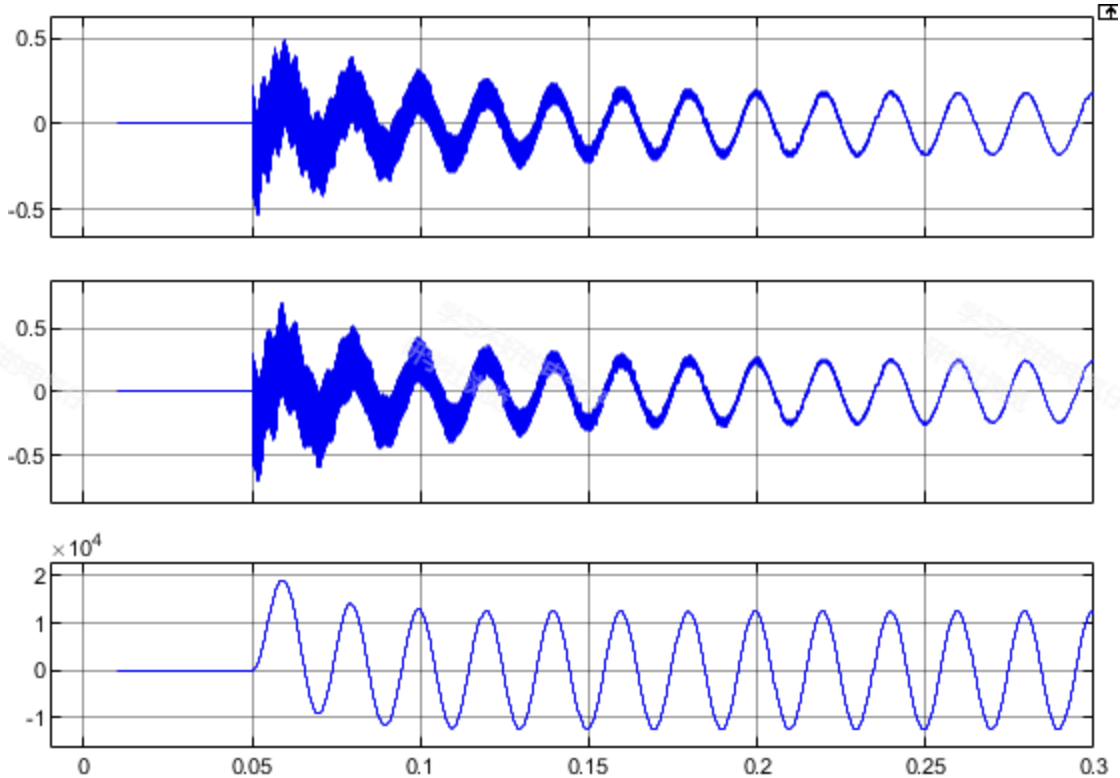

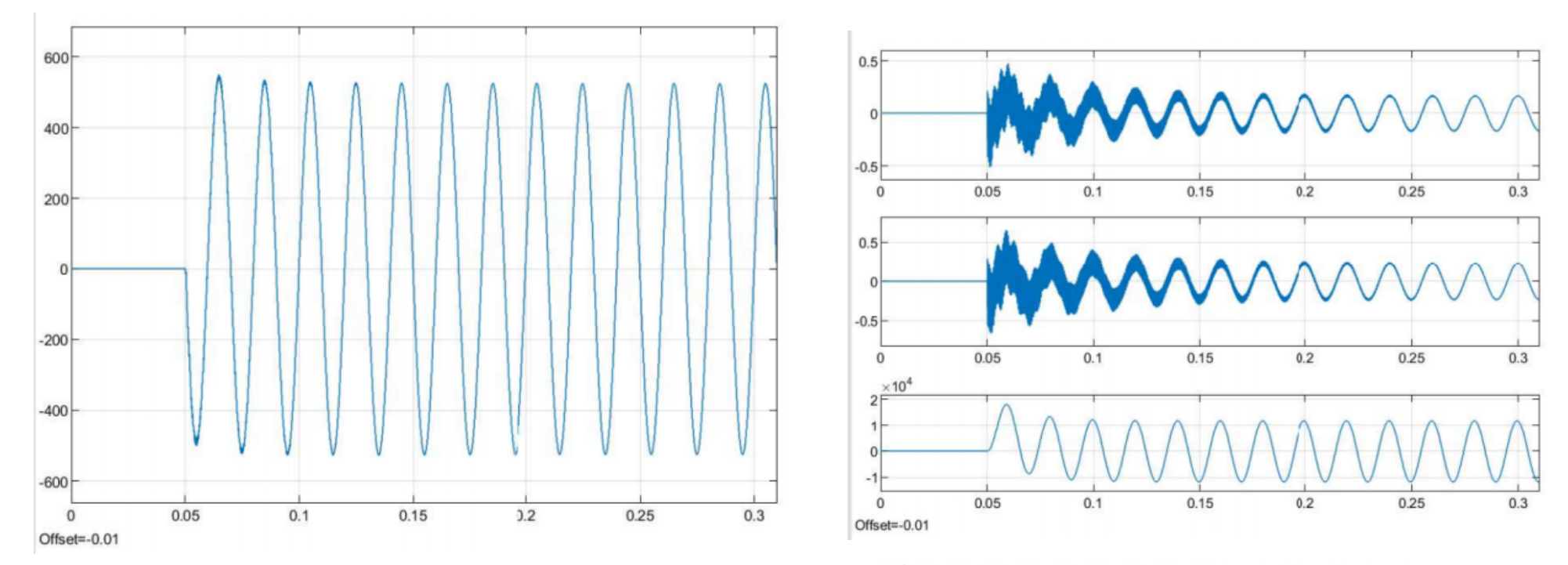

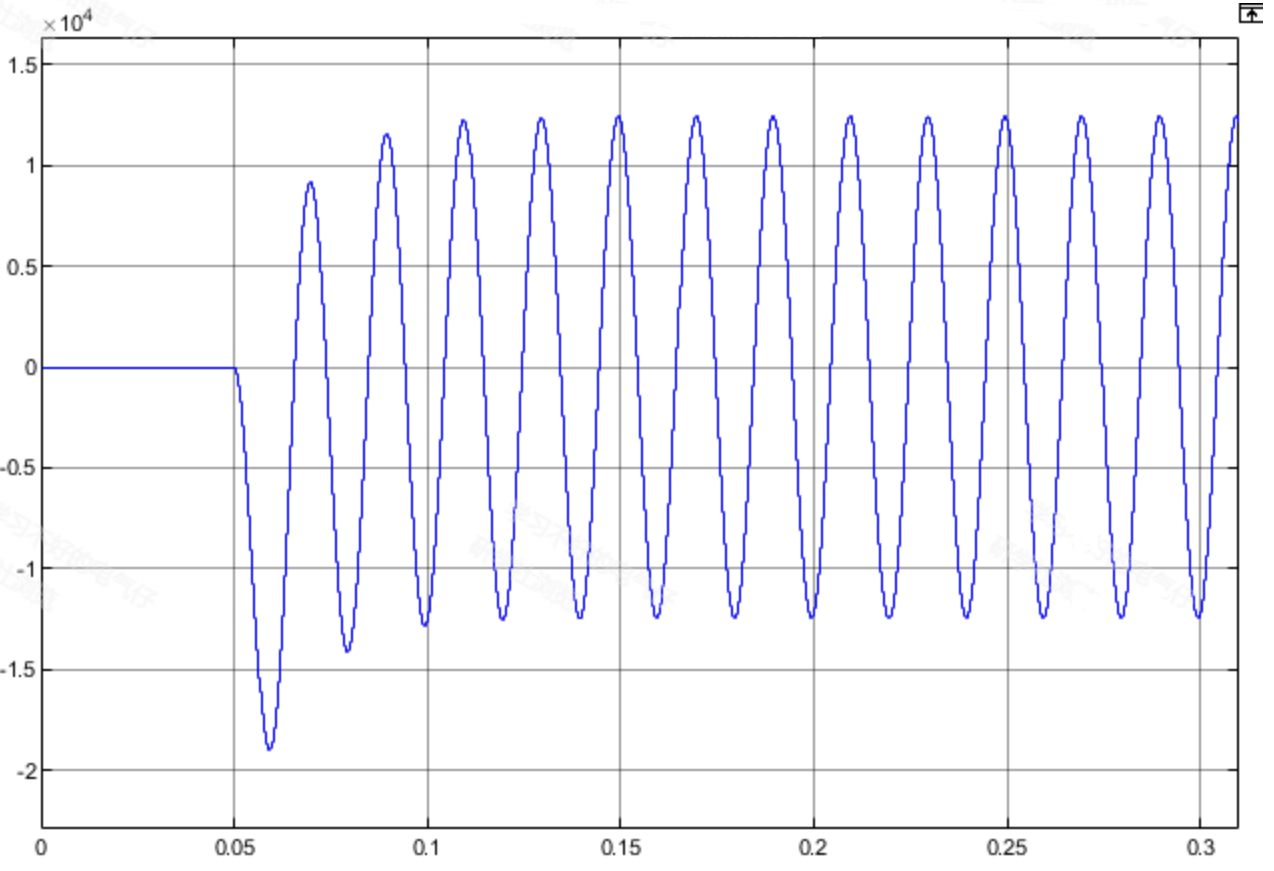

⛳️ 运行结果
