SPI、DSPI、QSPI的区别及介绍

SPI（Serial Peripheral Interface）、DSPI（Dual SPI）和QSPI（Quad SPI）都是串行通信协议，用于微控制器和外围设备之间的数据传输。它们的区别主要在于数据线的数量和传输方式。

SPI是全双工的，即同一时刻下可以发送数据，也可以接收数据，但是对于一些SPI设备而言，其并不需要全双工，反而需要更快的速度，比方说Flash存储芯片，大部分情况下都是单独存储数据，然后读取数据，所以速度就成了一个很重要的指标。

为此推出了Dual SPI(双线 SPI)，就是 MOSI、MISO 同时朝一个方向发送数据，单次可以同时传输两 bit这样一个时钟周期内就能传输2个bit数据，加倍了数据传输的速度。

而Quad SPI(四线 SPI) ，时为四线半双工，增加了两个数据引脚线IO2、IO3，此时IO0、IO1、IO2、IO3 引脚被用于向同一个方向传输数据，单次 可传输 4bit。

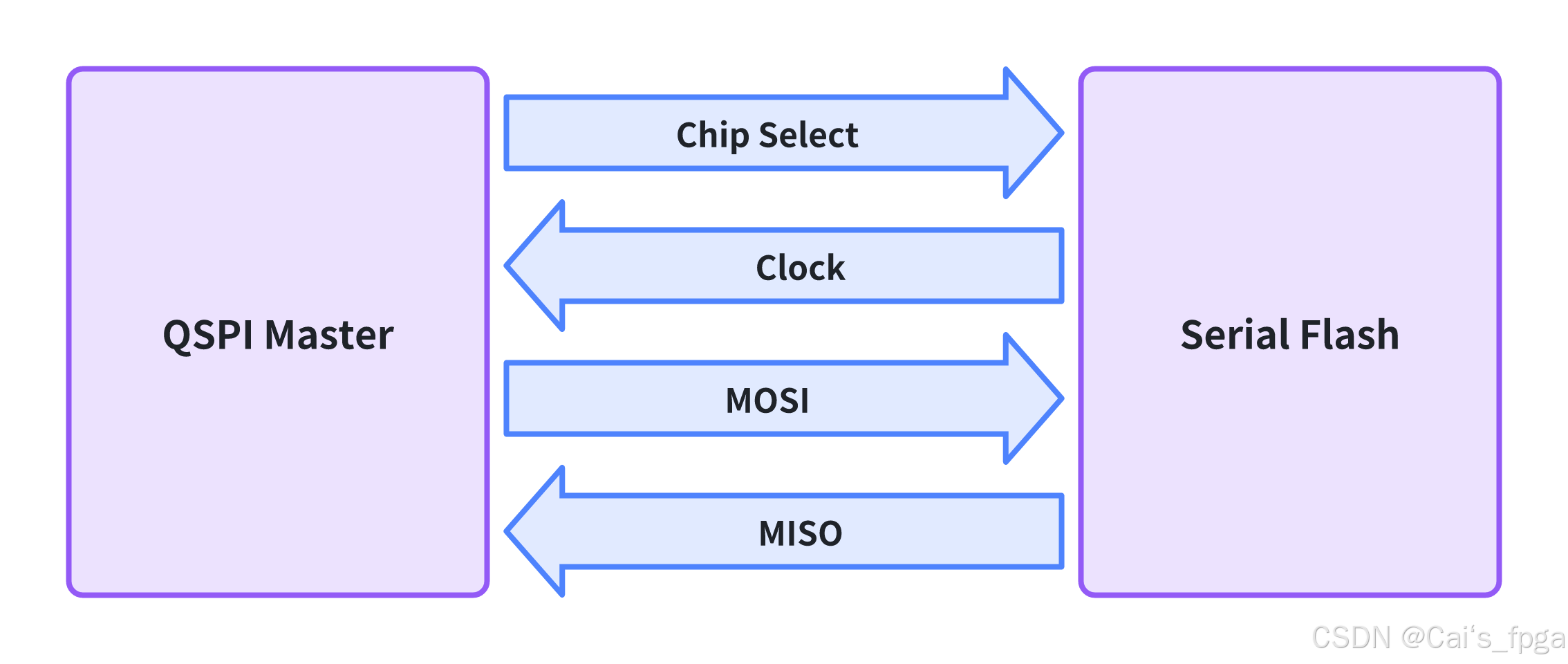

1.SPI引脚介绍

SPI通常由一个主设备和一个或多个从设备组成。SPI接口一般有四根线：

• SCK（Serial Clock）：时钟线，由主设备提供，用于同步数据传输。

• MOSI（Master Out Slave In）：主设备输出从设备输入线，用于发送数据。qspi

• MISO（Master In Slave Out）：主设备输入从设备输出线，用于接收数据。

• SS/CS（Slave Select/Chip Select）：从设备选择线，由主设备控制，用于选择要通信的从设备。

•

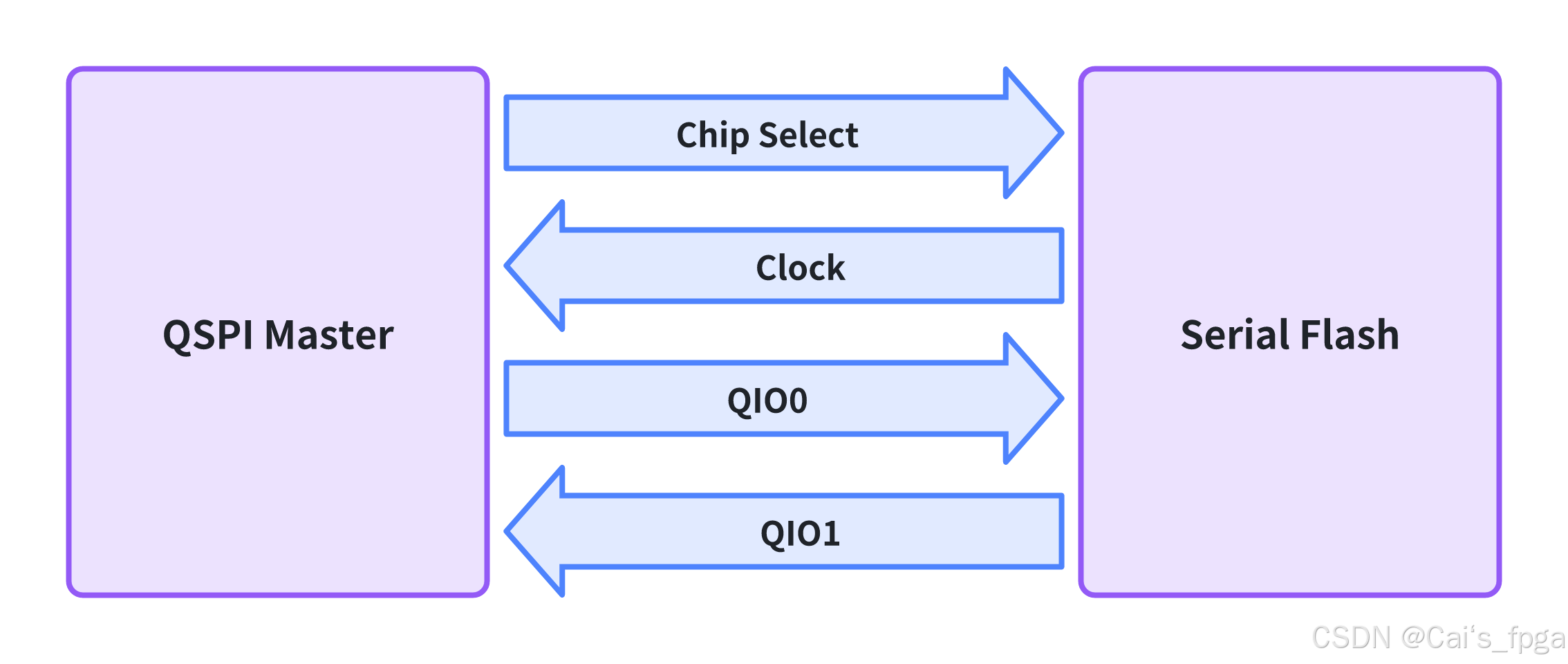

2.DSPI引脚介绍

Dual SPI(双线 SPI)，就是 MOSI、MISO 同时朝一个方向发送数据，单次可以同时传输两 bit这样一个时钟周期内就能传输2个bit数据，加倍了数据传输的速度。

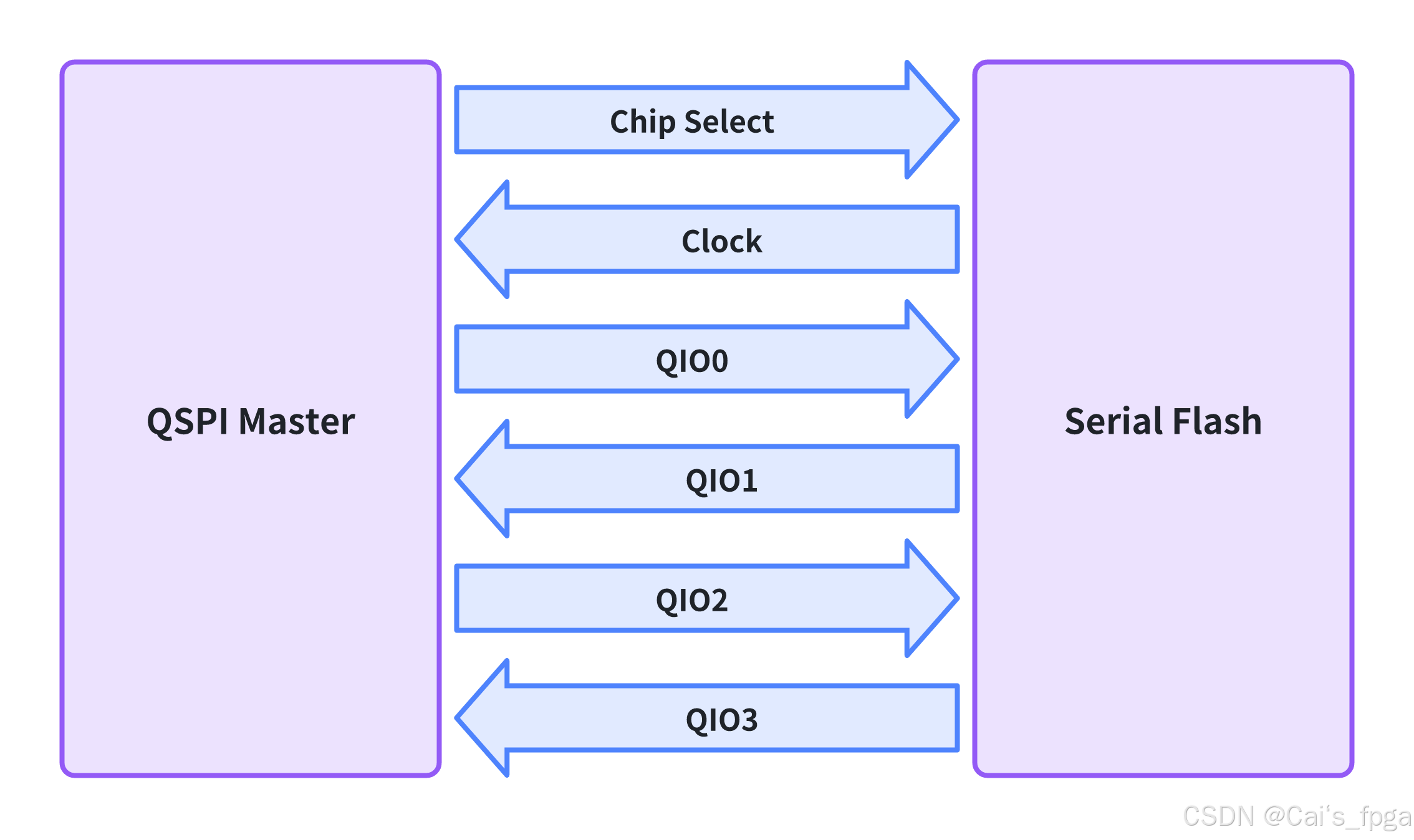

3.QSPI引脚介绍

QSPI时为四线半双工，增加了两个数据引脚线IO2、IO3，此时IO0、IO1、IO2、IO3 引脚被用于向同一个方向传输数据，单次可传输 4bit。
