DMA---直接存储器访问

一.DMA简介

DMA，全称Direct Memory Access，即直接存储器访问；

DMA传输：将数据从一个地址空间复制到另一个地址空间，即数据搬运工。

传输方式：

• 内存--->外设
• 外设--->内存
• 内存--->内存

DMA传输无需CPU直接控制传输，也没有中断处理方式那样保留现场和恢复现场过程，通过硬件为RAM和IO设备开辟一条直接传输数据的通道，使得CPU的效率大大提高。

作用：为CPU减负。

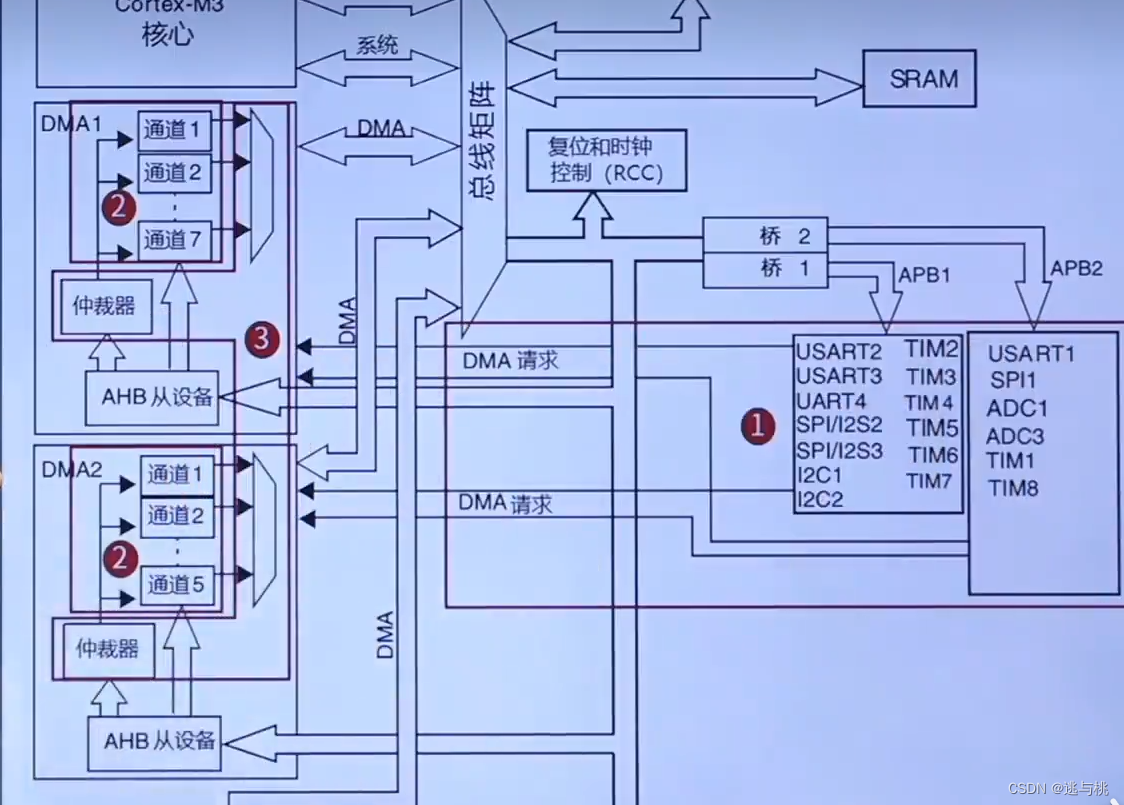

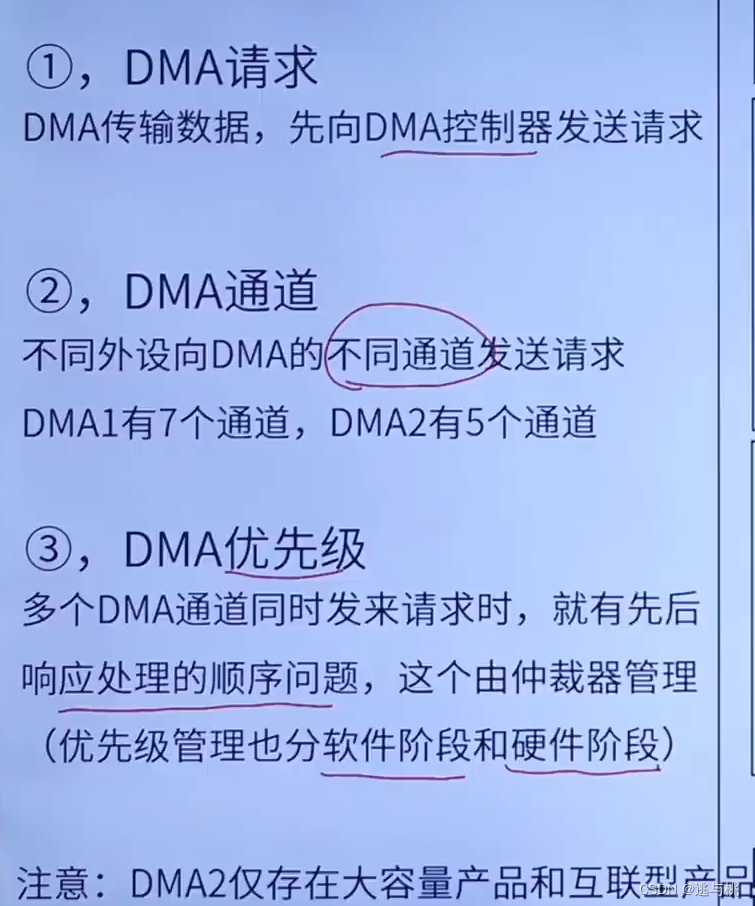

二.DMA结构框图介绍

                                                DMA就是建立数据传输通道

三.DMA相关寄存器介绍

寄存器	名称	作用

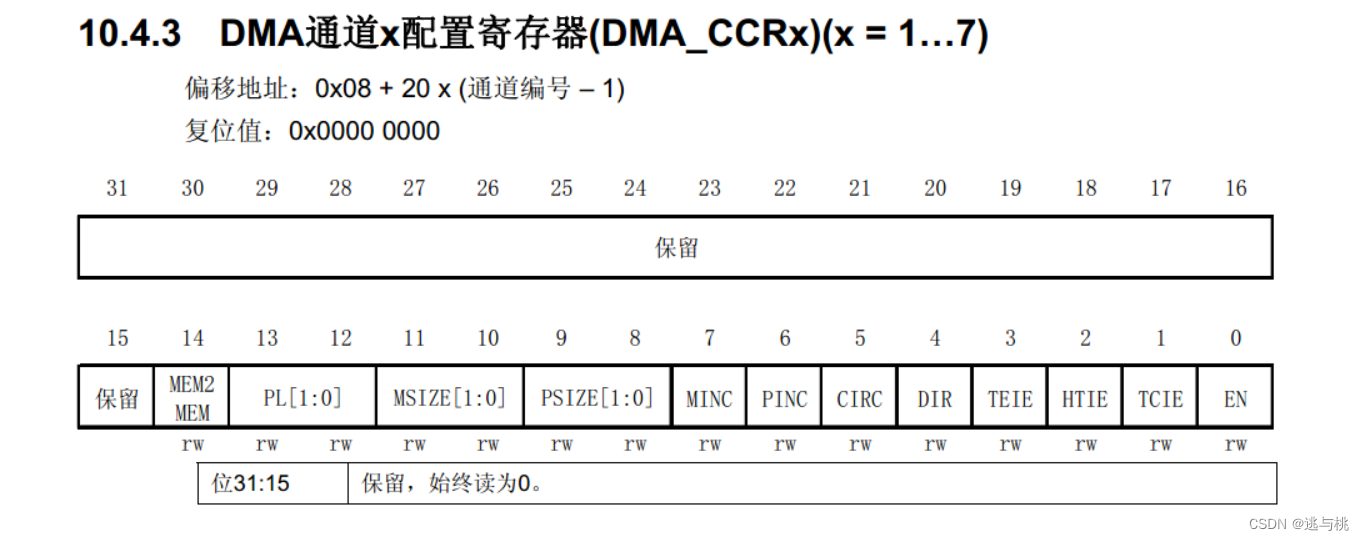

DMA_CCRx	DMA通道x配置寄存器	用于配置DMA(核心控制寄存器)

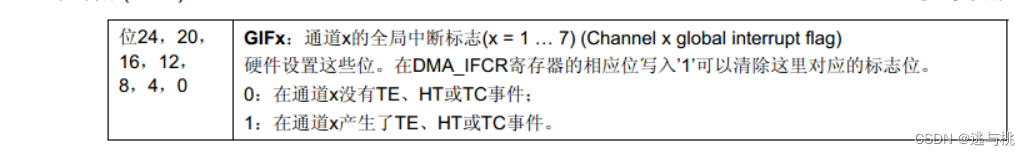

DMA_ISR	DMA中断状态寄存器	用于查询当前DMA传输状态

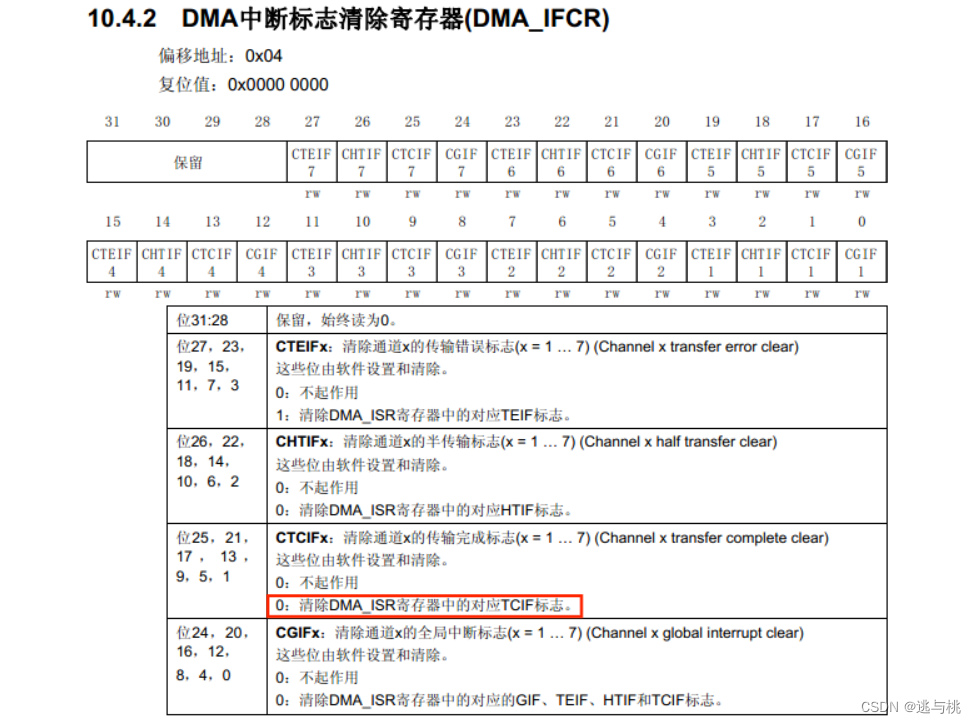

DMA_IFCR	DMA中断标志清除寄存器	用来清除DMA_ISR对应位
DMA_CNDTRx	DMA通道x传输数量寄存器	用于控制DMA通道x每次传输的数据量

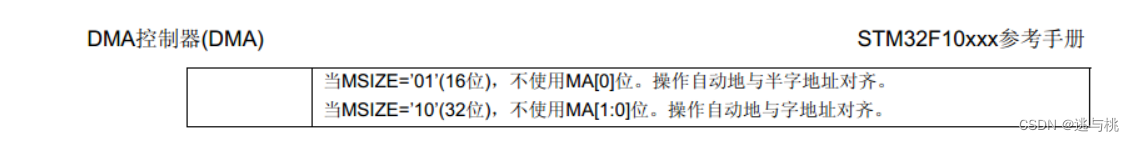

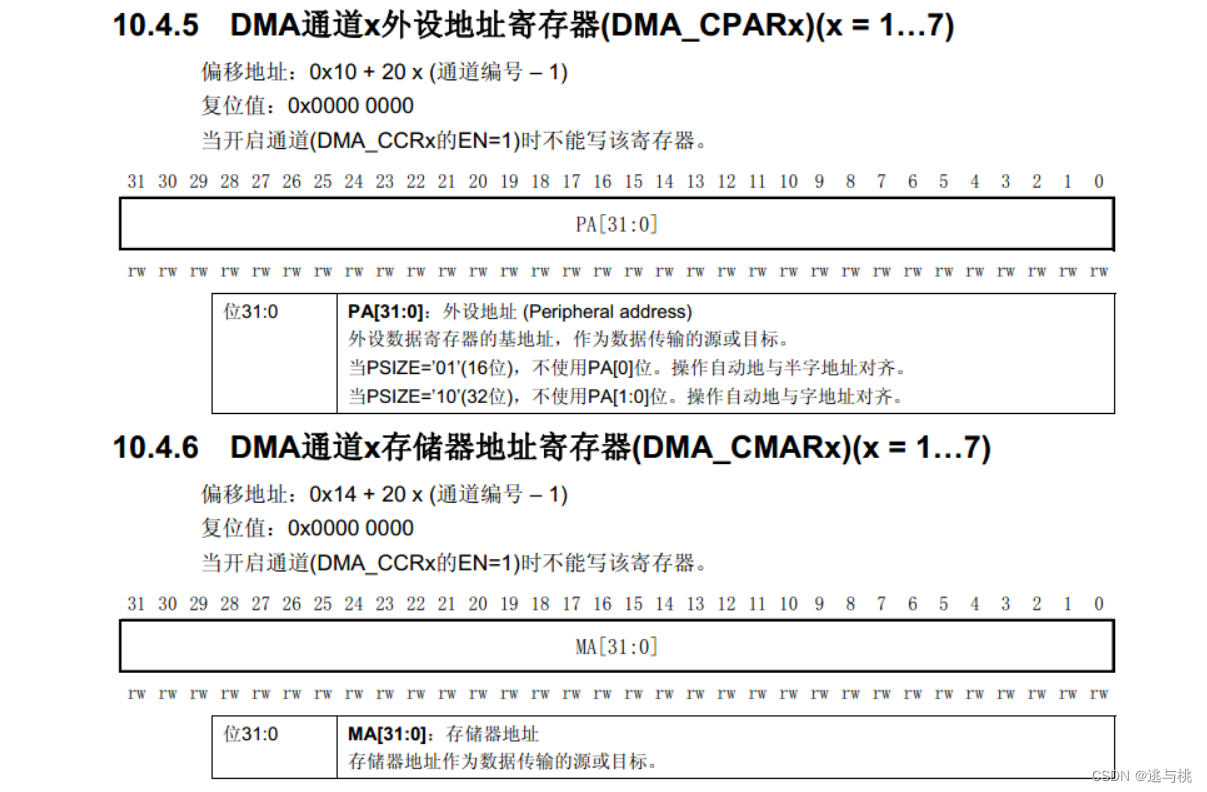

DMA_CPARx	DMA通道x外设地址寄存器	用于存储STM32外设地址
DMA_CMARx	DMA通道x存储器地址寄存器	用于存放存储器的地址
USART_CR3	USART控制寄存器3	用于使能串口DMA发送

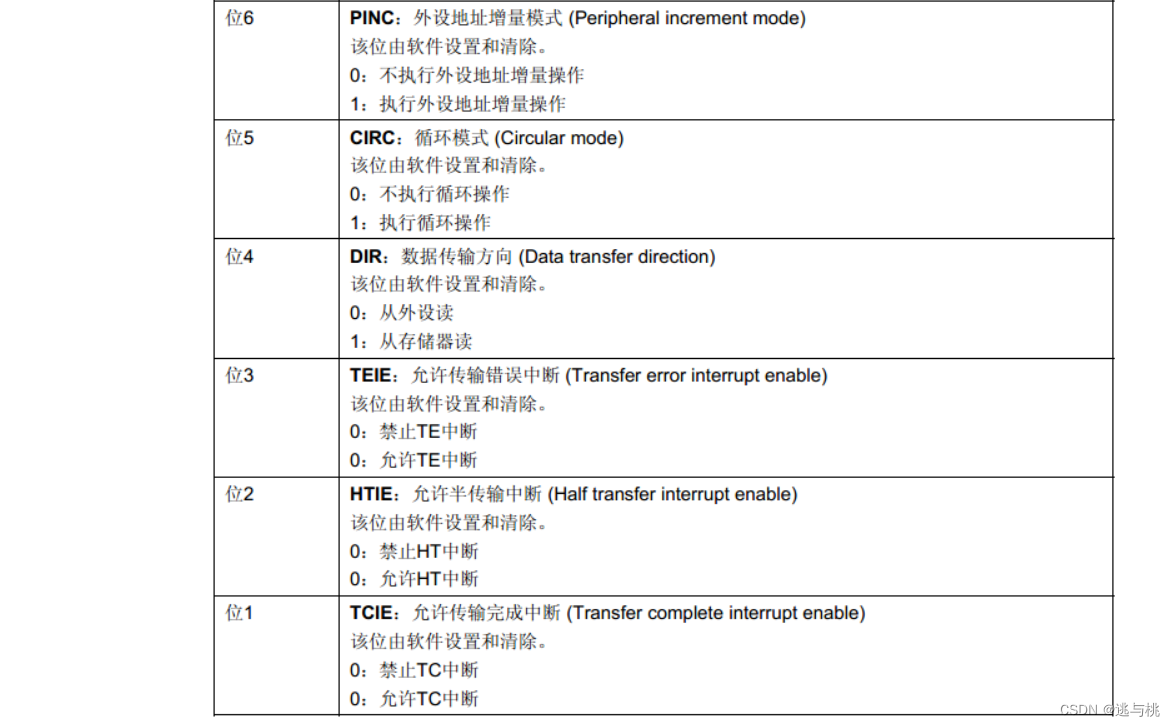

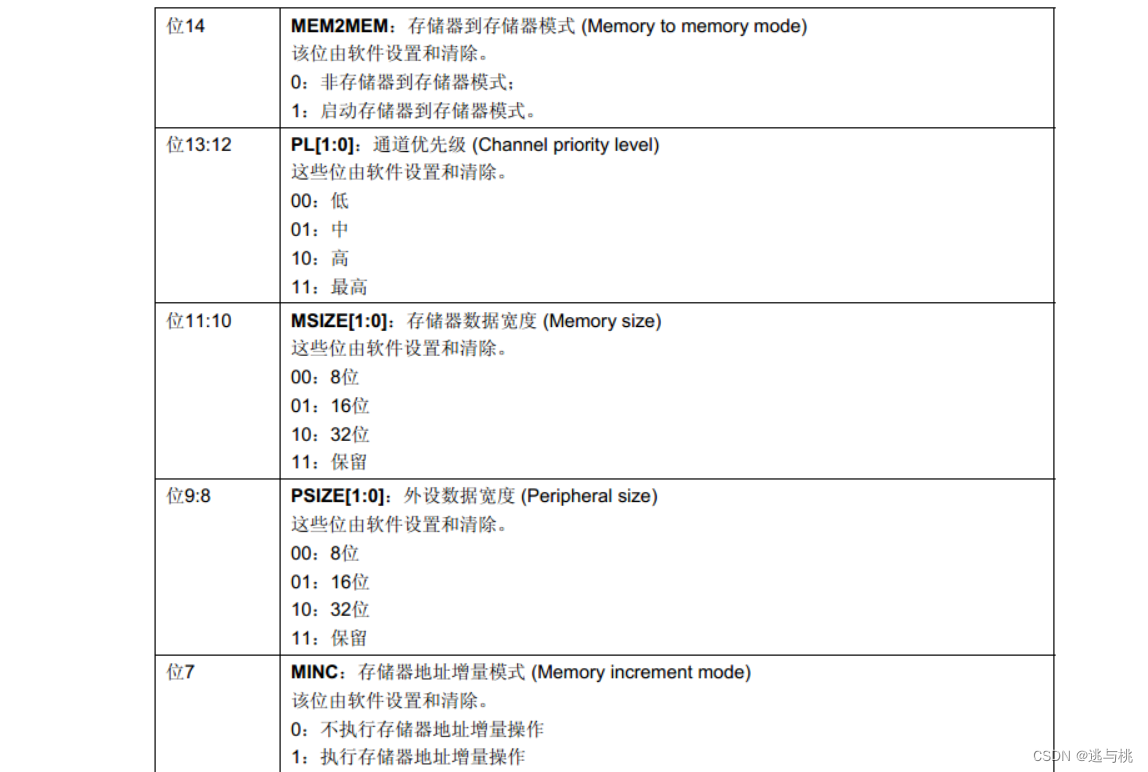

数据传输方向：位14、位4；

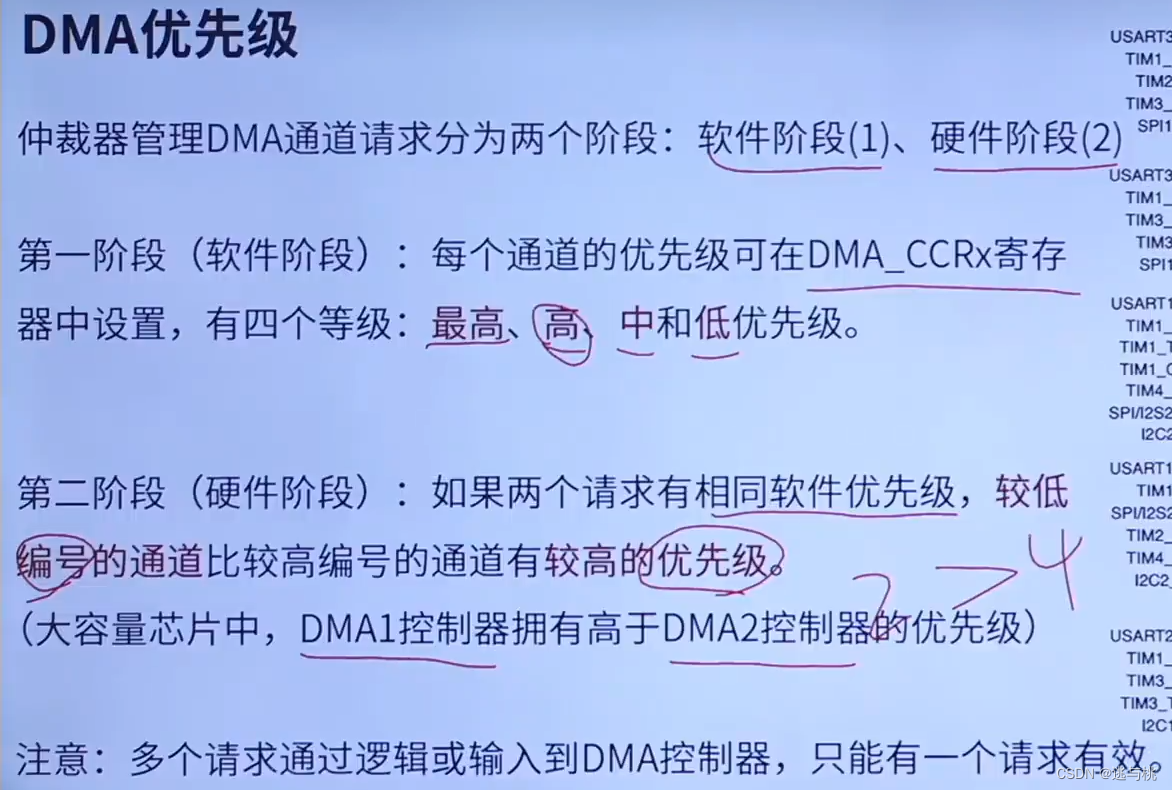

通道优先级：位13:12；

循环模式：位5；

外设/存储器增量模式：位7、位6；

外设/存储器数据宽度：位11:10、位9:8；

中断使能：位3、位2、位1；

通道开启：位0

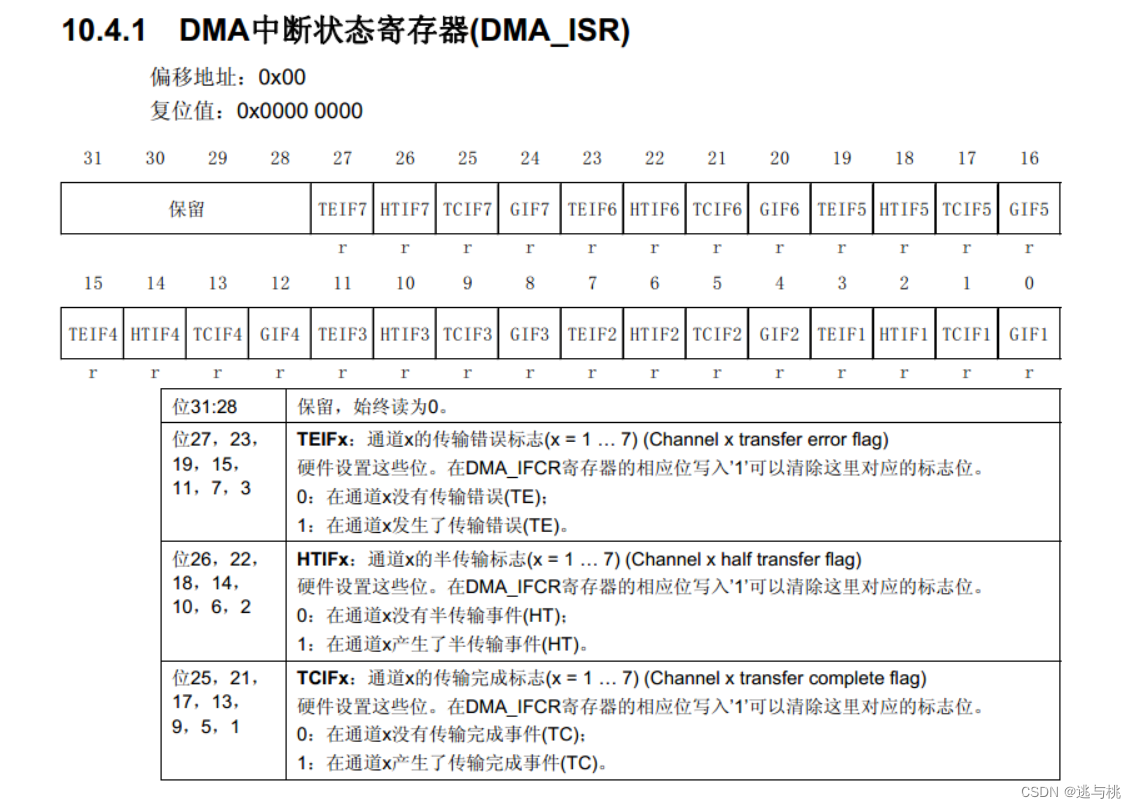

 查询当前DMA传输状态；

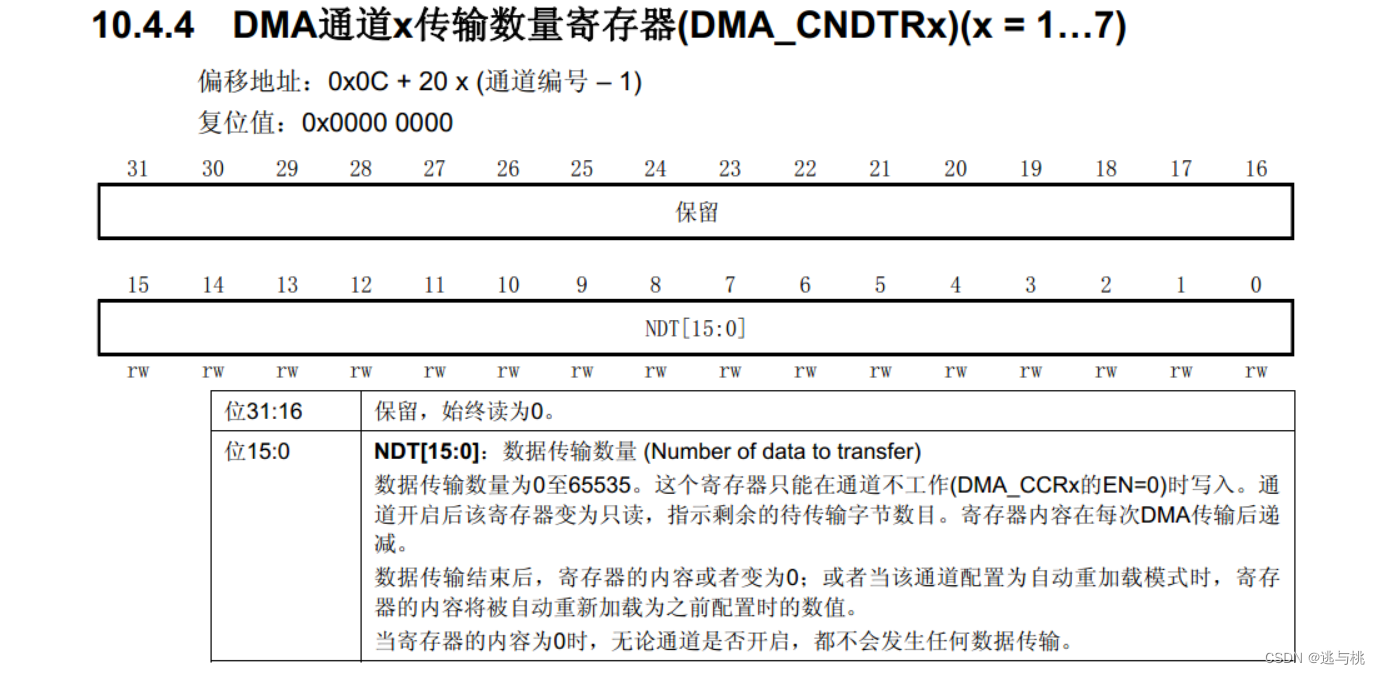

最大数据传输数目：65535；

非循环模式下传输结束后，要开始新的DMA传输，需要在关闭DMA通道情况下， 在该寄存器下重新写入传输数目。

 从哪里传？传哪里去？

 四.DMA相关HAL库驱动介绍

驱动函数	关联寄存器	功能描述
__HAL_RCC_DMAx_CLK_ENABLE()	RCC_AHBENR	使能DMAx时钟
HAL_DMA_Iinit()	DMA_CCR	初始化DMA
HAL_DMA_Start_IT()	DMA_CCR/CPAR/CMAR/CNDTR	开始DMA传输
__HAL_LINKDMA()		用来连接DMA和外设句柄
HAL_UART_Transmit_DMA()	CCR/CPAR/CMAR/CNDTR/USART_CR3	使能DMA发送，启动传输
__HAL_DMA_GET_FLAG()	DMA_ISR	查询DMA传输通道的状态
__HAL_DMA_ENABLE()	DMA_CCR(EN)	使能DMA外设
__HAL_DMA_DISABLE()	DMA_CCR(EN)	失能DMA外设

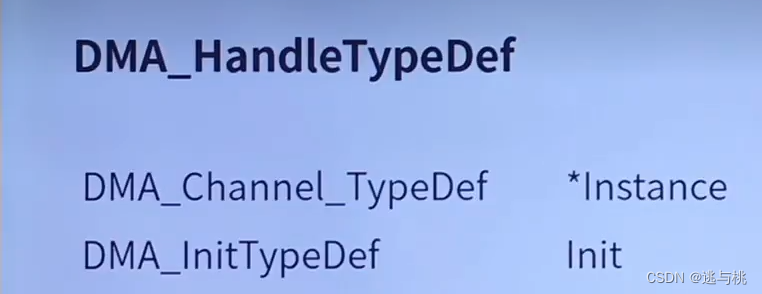

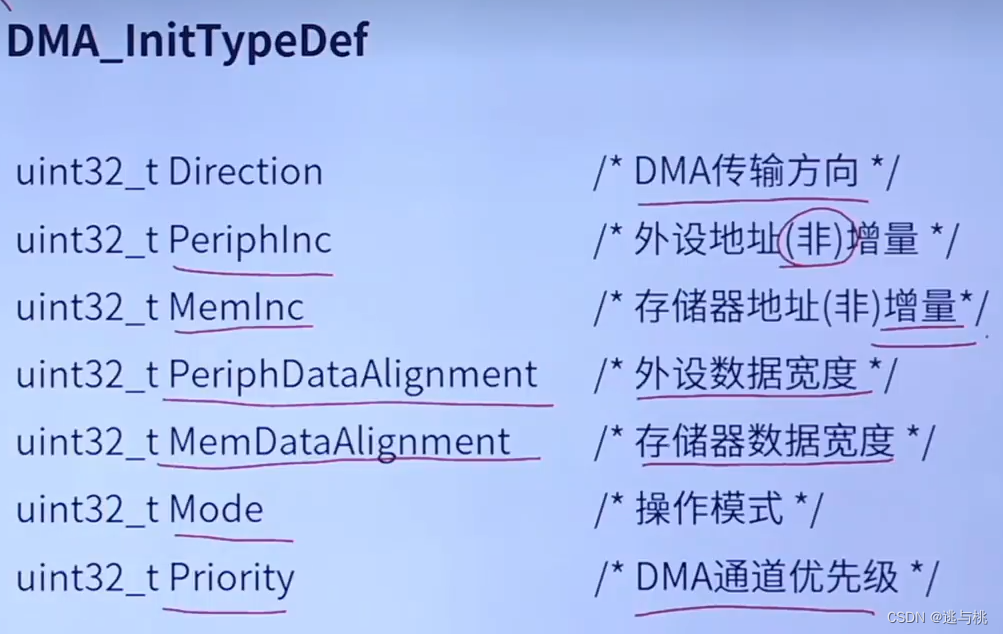

 DMA外设相关结构体：DMA_HandleTypeDef 和 DMA_InitTypeDef

五.DMA配置步骤(串口)

1.  使能DMA时钟：__HAL_RCC_DMA1_CLK_ENABLE;
2. 初始化DMA：HAL_DMA_Init函数初始化DMA相关参数，__HAL_LINKDMA函数连接DMA和外设；
3. 使能串口的DMA发送，启动传输：HAL_UART_Transmit_DMA;
4. 查询DMA传输状态：__HAL_DMA_GET_FLAG查询通道传输状态；__HAL_DMA_GET_COUNTER获取当前传输剩余数据量；
5. DMA中断使用：HAL_NVIC_EnableIRQ，HAL_NVIC_SetPriority，编写中断服务函数xxx_IRQHandler

六.编程实战

实验目标：实现内部RAM中内存到内存的数据传输。

dma.c

#include "dma.h"

uint8_t src_buf[10] = {0x0a,0x01,0x02,0x03,0x04,0x05,0x06,0x07,0x08,0x09};
uint8_t dest_buf[10] = {0};

DMA_HandleTypeDef	dma_handler;



void dma_init(void)/*内存到内存*/
{
	__HAL_RCC_DMA1_CLK_ENABLE();/*使能DMA1时钟*/

	dma_handler.Instance = DMA1_Channel1;/*选择DMA通道*/

	dma_handler.Init.Direction = DMA_MEMORY_TO_MEMORY;/*选择DMA传输方向*/
	dma_handler.Init.MemDataAlignment = DMA_MDATAALIGN_BYTE;/*数据传输宽度*/
	dma_handler.Init.MemInc = DMA_MINC_ENABLE;/*选择是否增量模式*/

	dma_handler.Init.Mode = DMA_NORMAL;/*是否循环，内存到内存是不支持的*/
	dma_handler.Init.PeriphDataAlignment =DMA_MDATAALIGN_BYTE; /*外设数据宽度*/
	dma_handler.Init.PeriphInc = DMA_MINC_ENABLE;/*外设地址是否增量*/
	dma_handler.Init.Priority = DMA_PRIORITY_HIGH; /*DMA通道优先级*/

	HAL_DMA_Init(&dma_handler);/*初始化DMA*/

	HAL_DMA_Start(&dma_handler,(uint32_t)src_buf,(uint32_t)dest_buf,0);/*确定源地址与目标地址*/
}

void dma_transmit(uint16_t cndtr)/*DMA发送数据函数*/
{
	__HAL_DMA_DISABLE(&dma_handler);/*失能DMA通道*/

	dma_handler.Instance->CNDTR = cndtr;/*传输数据量*/

	__HAL_DMA_ENABLE(&dma_handler);/*使能DMA通道*/
}

dma.h

#ifndef __DMA_H
#define __DMA_H

#include "stm32f1xx.h"
extern DMA_HandleTypeDef	dma_handler;
extern uint8_t src_buf[10];
extern uint8_t dest_buf[10];


void dma_init(void);/*内存到内存*/
void dma_transmit(uint16_t cndtr);/*DMA发送数据函数*/
#endif

main.c

#include "stm32f1xx_hal.h"
#include "sys.h"
#include "usart.h"
#include "stdio.h"
#include "delay.h"
#include "dma.h"
#include "led.h"
#include "key.h"
#include "string.h"
int main()
{


	HAL_Init();                              /* 初始化HAL库 */
	sys_stm32_clock_init(RCC_PLL_MUL9);     /* 设置时钟, 72Mhz */
	usart_init(115200);
	delay_init();
	dma_init();
	led_init();
	key_init();

	while(1)
	{
		delay_us(50000);
		memset(dest_buf,0,10);/*对目的进行初始化*/
		dma_transmit(10);
		while(1)
		{
			if(__HAL_DMA_GET_FLAG(&dma_handler,DMA_FLAG_GL1))
			{
				__HAL_DMA_CLEAR_FLAG(&dma_handler,DMA_FLAG_GL1);
				printf("传输完成！\r\n");
				break;
			}
		}
	}

}
