1.前言
TB6612驱动模块
TB6612FNG是东芝半导体公司生产的一款直流电机驱动模块,它是基于MOSFET的H桥集成电路,效率比晶体管的H桥高很多。

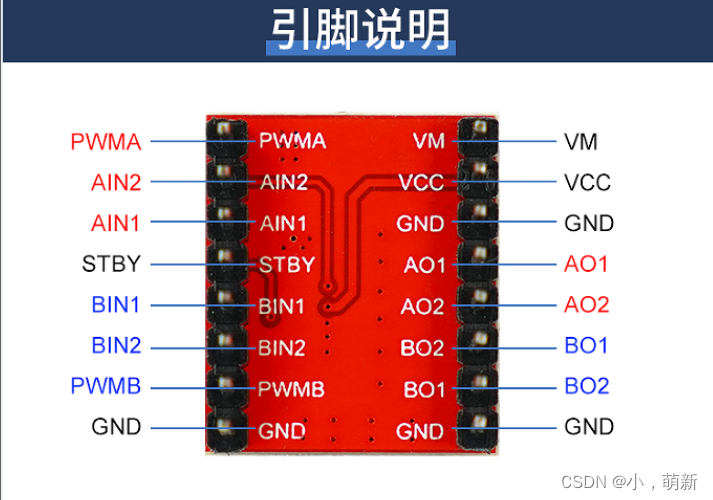

2.引脚说明
引脚名称 | 说明 |
PWMA | A电机控制信号输入端 |
AIN2 | A电机输入端2 |
AIN1 | A电机输入端1 |
STBY | 正常工作/待机状态控制端 |
BIN1 | B电机输入端1 |
BIN2 | B电机输入端2 |
PWMB | B电机控制信号输入端 |
GND | 接地 |
VM | 电机驱动电压输入端(4.5V~15V) |
VCC | 逻辑电平输入端(2.7V~5.5V) |
AO1 | A电机输出端1 |
AO2 | A电机输出端2 |
BO2 | B电机输出端2 |
BO1 | B电机输出端1 |
3.真值表
IN1 | IN2 | 直流电机的状态 |
---|---|---|
0 | 0 | 制动 |
0 | 1 | 正转 |
1 | 0 | 反转 |
1 | 1 | 制动 |

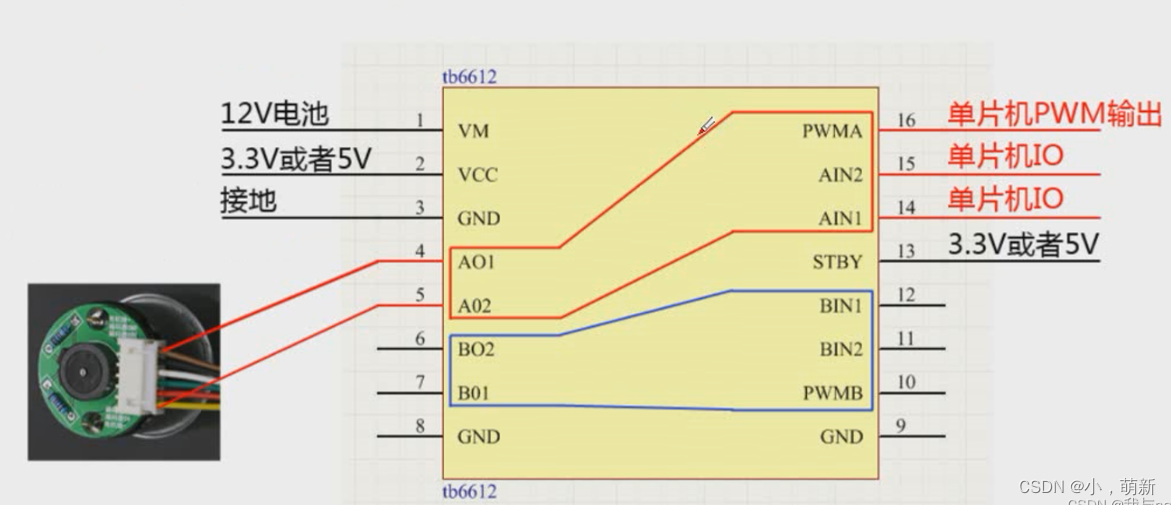

4.编码电机接线图
5.编码电机
这里编码电机有6根线,驱动时一般使用上面TB6612芯片,下表是编码电机接线说明:
1 | 电机线+ | 电机转速与方向控制 |
2 | 编码器GND | 编码器地线 |
3 | 编码器B相 | 3、4线输出信号,连接单片机,可测得电机转速与转向 |
4 | 编码器A相 | 3、4线输出PWM,相位相差90° |
5 | 编码器电源 | 编码器电源 |
6 | 电机线- | 电机转速与方向控制 |
关于编码电机的具体介绍推荐这篇文章:【程序】【必须】编码器电机测速,原理+代码+滤波_gmr编码器-CSDN博客
讲的很详细
声明:本文为作者学习记录,知识水平有限,若有误,请指正!以上由网络资源整合而成,若侵联系必删!
