本文介绍了使用MSP432P401r开发板驱动TB6612电机驱动模块和MG310电机的过程，涉及TB6612的引脚功能、电机控制以及霍尔编码器的基础知识。通过程序设计实现了电机的正反转、调速和停止功能，并提供了实验程序和视频演示。
所用控制板型号：MSP432P401r
今日终于得以继续我的电赛小车速通之路：
苏轼云 “ 素面常嫌粉涴 ， 洗妆不褪朱红。 ”
这告诫我们不能只注重在表面粉饰虚伪的自己，要像梅花一样，不断磨砺自己的内在~
后半句是 “ 高晴已逐晓云空 ，不与梨花同梦 ”
这是希望我们有着深入的研究精神，不与做大学课设一样只浅浅研究了解就满足了~
本文最终使用MSP432P401r开发板尝试实践驱动TB6612与MG310电机做一些转动动作，正转、反转与停止，调速等功能。编码器测速放在之后的下篇文章，每篇都会附上实验测试视频与整体参考工程！
主要学习的有以下三个模块：TB6612带稳压电机驱动模块、MG310电机的编程使用，霍尔编码器的基础知识，文章前部分会先介绍各个模块基础，后续实践并且会贴出驱动代码，不同学习进度的学习者可通过查阅以下目录进行适当地跳跃式阅读：
目录
三、TB6612模块控制信号输入引脚、电机A\B接口、编码器输出口：
（一）、TB6612带稳压驱动模块介绍：
因为单片机~~ IO 的带负载能力较弱，而直流电机是大电流感性负载，所以需要功率放大器件TB6612FNG来辅助驱动大电流直流电机。
一、TB6612 FNG芯片：
而我们TB6612带稳压模块中，用于驱动电机的芯片是TB6612 FNG，它的实物图如下：
这个最简模块芯片可以用来驱动俩个电机，它的引脚按照输入输出可以分为：
1.AINl/AIN2、BIN1/BIN2、PWMA/PWMB为控制信号输入端;
2. AO1/A02、B01/B02为2路电机控制输出端;
TB6612带稳压驱动模块就是带有这块芯片为主的一个模块，这里我们先不展开讲这个小芯片的每个输入输出引脚的作用，因为接下来在模块中会详细介绍！

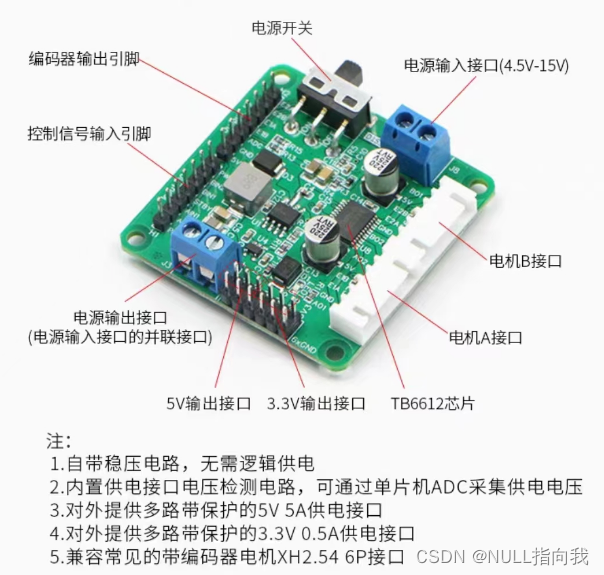

二、TB6612带稳压电机驱动模块实物图片：

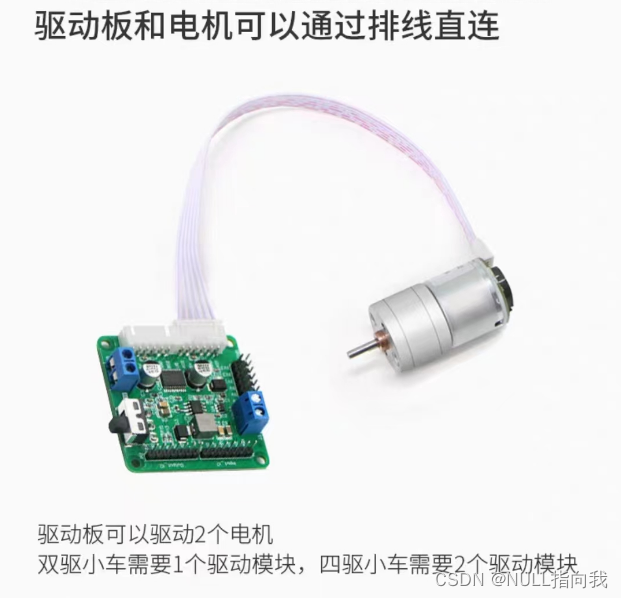

以上图就是TB6612带稳压驱动模块了，一块这样的TB6612驱动板子能够带动至多俩个MG310电机，并且还能稳压输出5V供电，如果你的小车设备有四个轮子，那就需要俩块这样的板子了。
三、TB6612模块控制信号输入引脚、电机A\B接口、编码器输出口：
这里因为相机拍出的图像不太清晰，我自己整了一个简笔画，凑合看看，我们首先看到它的电机A\B接口与控制信号输入引脚：
左侧绿框就是控制信号输入引脚，是要接在单片机GPIO上的:
PWMA 与PWMB 接到单片机的 PWM 引脚，一般 10Khz 的 PWM 即可，并通过改变占空比来调节电机的速度。
STBY置高模块才能正常工作
AIN1 AIN2 与 BIN1 BIN2 分别控制电机 A 与 电机B 正转和反转
其中 AIN1 AIN2 与 BIN1 BIN2 真值表如下：
| 停止 | 正转 | 反转 | |
| AIN1 | 0 | 1 | 0 |
| AIN2 | 0 | 0 | 1 |
| BIN1 | 0 | 1 | 0 |
| BIN2 | 0 | 0 | 1 |
接下来介绍右边的电机编码器相关引脚：
E1A E1B 与E2A E2B分别连接的是电机A和B上对应的编码器的A B相输出线
A01 A02 与B01 B02 分别连接的是电机A和电机B
5V和GND就是分别给编码器供电用的
最后是编码器输出引脚：
E1A E1B 和 E2A E2B就是编码器采集到了轴旋转的方向与位置的输出脚，接在单片机上进行采集
ADC脚用于电压检测，可以不进行连接。
（二）、霍尔编码器基础知识：
常见的编码器有两种，分别为霍尔编码器和GMR编码器。这里我只介绍霍尔编码器，关于GMR编码器，我们只需要知道它利用巨磁阻效应进行测速，一般是500线的，所以精度十分高

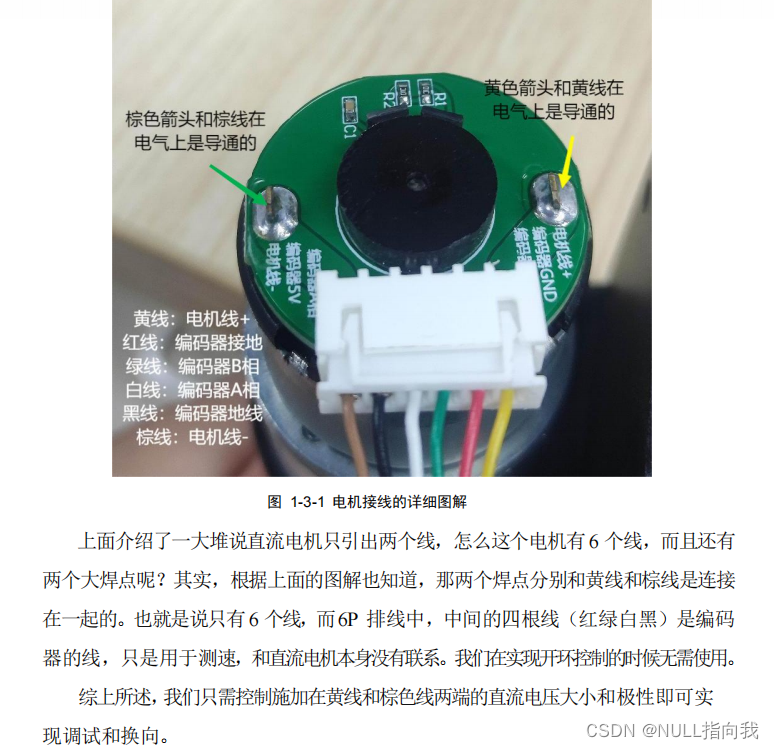

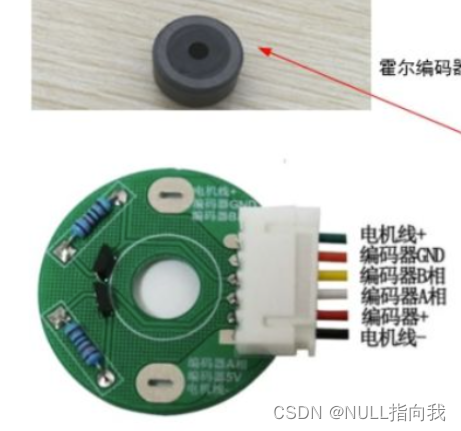

一、 霍尔编码器的实物图：

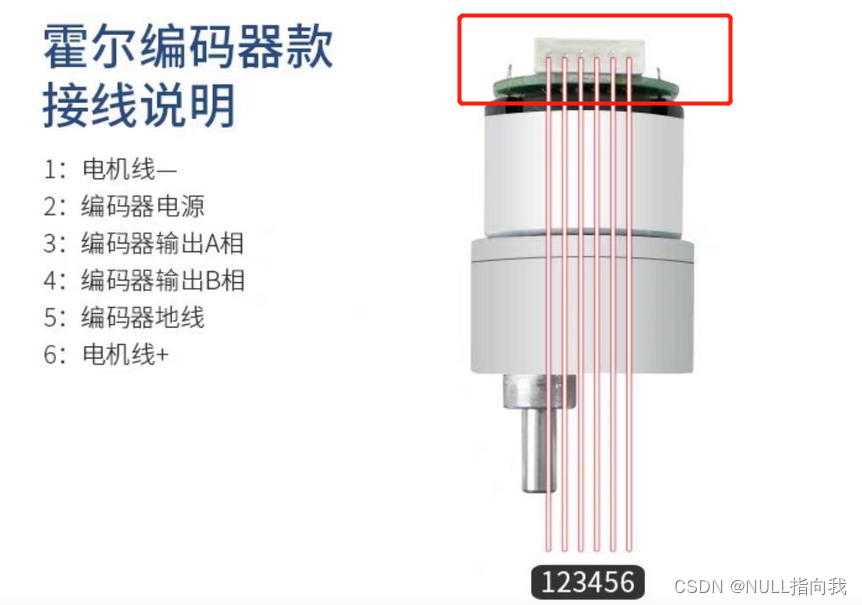

从以上示例图我们就可直到霍尔编码器是如何安装的了，它分为霍尔圆盘和霍尔编码器磁环俩部分，磁环就是图中的黑色小圆环，它需要直接插合在电机尾部外露的轴上，并且会跟随着轴一起转动。
二、霍尔编码器原理简介：
霍尔编码器圆盘上分布有磁极，当圆盘随电机主轴转动时，会输出两路相位差90°的方波，用这两路方波可测出电机的转速和转向。
霍尔编码器一般是13线的，就是转一圈每项会输出13个脉冲，这个精度基本能够满足大部分使用场景的要求。
E1A和E1B是13线霍尔编码器的两个输出信号，用于输出轴旋转方向和位置信息。
E1A是正交方波信号，当轴逆时针旋转时，E1A会先于E1B产生信号变化，用于判断旋转方向。
E1B是正交方波信号，当轴顺时针旋转时，E1B会先于E1A产生信号变化，用于判断旋转方向。
两个信号数量相同，相位差90度，可以通过对信号的计数和相位差计算来确定轴的位置。

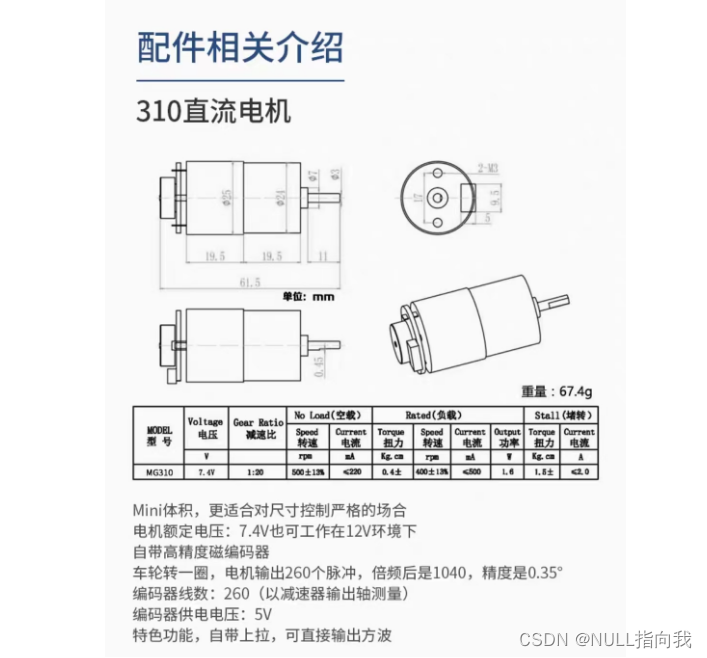

（三）、MG310电机参数：
由图可知，此电机带有的霍尔编码器是260线霍尔编码器。
（四）、线路连接：

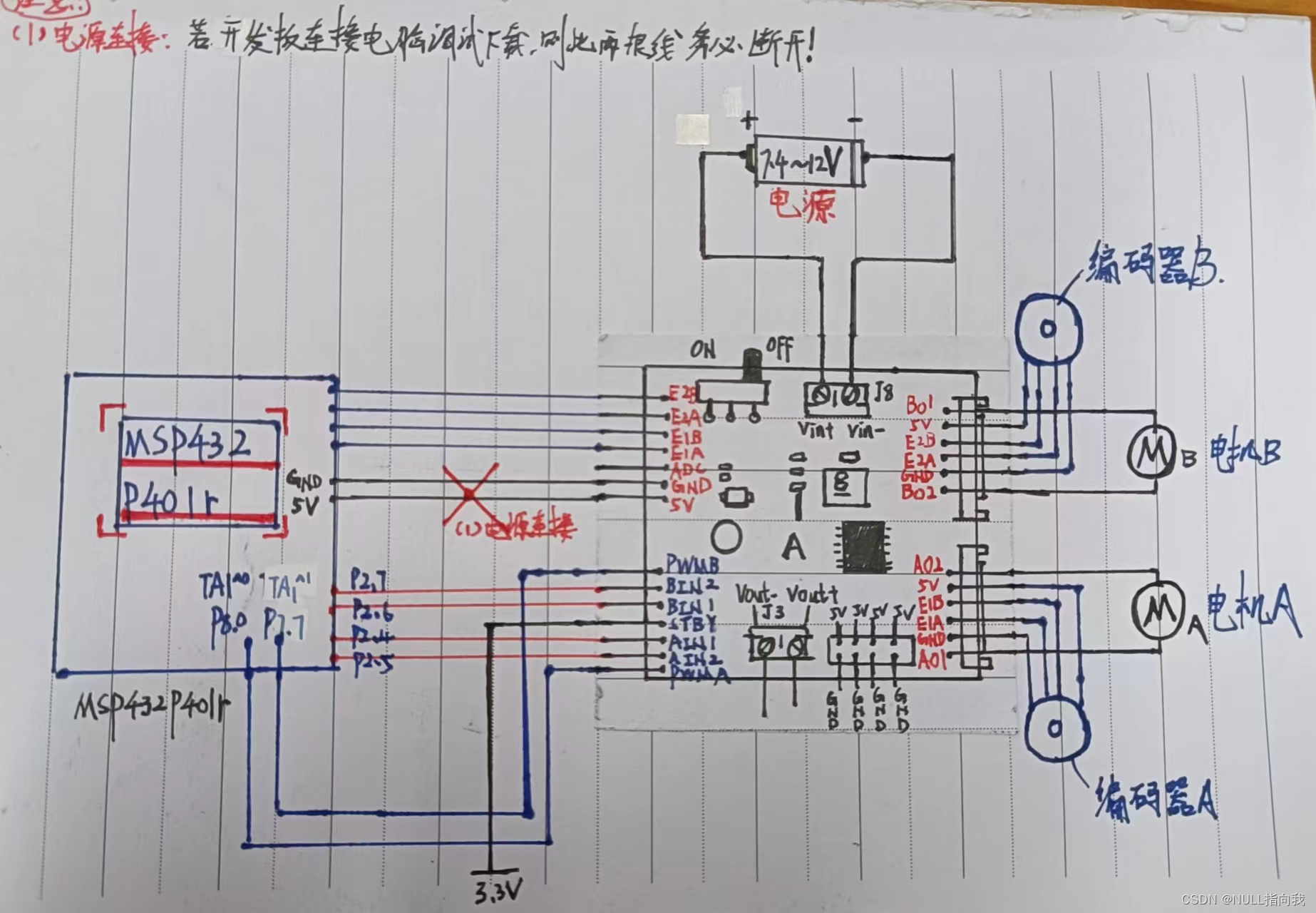

模块连接详细电路图——————手绘草图：
TB6612与MSP432引脚连接详情：
AIN1___P2^4 PWMA___P7^6 BIN1___P2^6
AIN2___P2^5 PWMB___P7^7 BIN2___P2^7
PS：用到的是定时器TA1的通道2与通道1
PS:起初因为没注意到通道0是频率基准，误用通道0的引脚P8.0，已经改回为P7.6了

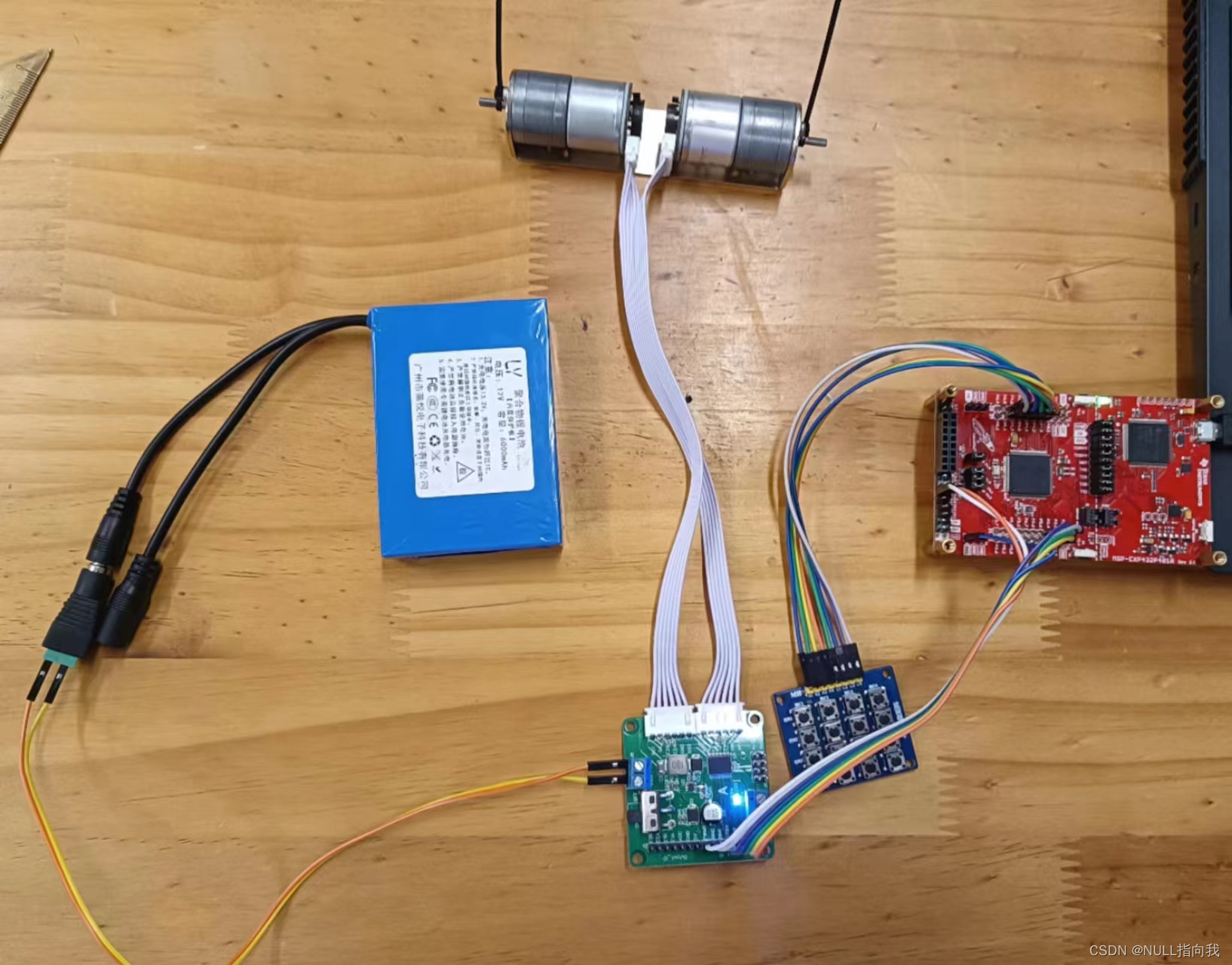

实物连接图：
（五）、程序设计：
注意：
本次实验使用定时器A1输出PWM，对输出的PWM有占空比调整方面的需求，所以不能使用通道0，因为通道0的寄存器CCR0的值是计时基准，不可被修改，因此我选用通道1和2。
实验程序设计功能解读：
1.通过矩阵按键控制电机A和B：
与电机A有关的控制：
S1控制正转 S2控制反转 S3控制加速（加占空比） S4控制减速（减占空比）S9控制停止
与电机B有关的控制：
S5控制正转 S6控制反转 S7控制加速（加占空比） S8控制减速（减占空比）S10控制停止
2.通过串口打印当前 PWM_DIVA 与 PWM_DIVB 的值，帮助计算占空比：
PWM_DIVA 与 PWM_DIVB 用于调整发送给电机A与B的占空比
当前A电机接收信号 占空比=PWM_DIVA/CCRO*100%
注：CCRO在后文会有计算得出，它等于99。
程序设计主要分为以下几部分：（此处建议快速浏览）
1.引脚位带定义与初始化函数的编写
// 位带操作
//定义引脚名称
#define AIN1 BITBAND_PERI(P2OUT,4)
#define AIN2 BITBAND_PERI(P2OUT,5)
#define BIN1 BITBAND_PERI(P2OUT,6)
#define BIN2 BITBAND_PERI(P2OUT,7)
#define PWMA BITBAND_PERI(P7OUT,6)
#define PWMB BITBAND_PERI(P7OUT,7)//初始化控制TB6612 的引脚，定时器，中断
void inint_TB6612(void)
{
//初始化AIN BIN
MAP_GPIO_setAsOutputPin(GPIO_PORT_P2, GPIO_PIN4);
MAP_GPIO_setAsOutputPin(GPIO_PORT_P2, GPIO_PIN5);
MAP_GPIO_setAsOutputPin(GPIO_PORT_P2, GPIO_PIN6);
MAP_GPIO_setAsOutputPin(GPIO_PORT_P2, GPIO_PIN7);
//初始化定时器TA1 通道2
//1.配置GPIO复用
GPIO_setAsPeripheralModuleFunctionOutputPin(GPIO_PORT_P7,GPIO_PIN6,GPIO_PRIMARY_MODULE_FUNCTION);
//2.配置结构体
Timer_A_PWMConfig TimA1_PWMConfig1; //定义一个名为 TimA1_PWMConfig的结构体
TimA1_PWMConfig1.clockSource=TIMER_A_CLOCKSOURCE_SMCLK; //时钟源
TimA1_PWMConfig1.clockSourceDivider=CLKDIV; //时钟分频 范围1~64
TimA1_PWMConfig1.timerPeriod=CCR0; //自动重载值
TimA1_PWMConfig1.compareRegister=TIMER_A_CAPTURECOMPARE_REGISTER_2;//通道2（与引脚相关联）
TimA1_PWMConfig1.compareOutputMode=TIMER_A_OUTPUTMODE_TOGGLE_SET; //输出模式
TimA1_PWMConfig1.dutyCycle=3; //此处可调占空比
//初始化定时器TA1 通道1
//1.配置GPIO复用
GPIO_setAsPeripheralModuleFunctionOutputPin(GPIO_PORT_P7,GPIO_PIN7,GPIO_PRIMARY_MODULE_FUNCTION);
//2.配置结构体
Timer_A_PWMConfig TimA1_PWMConfig2; //定义一个名为 TimA1_PWMConfig的结构体
TimA1_PWMConfig2.clockSource=TIMER_A_CLOCKSOURCE_SMCLK; //时钟源
TimA1_PWMConfig2.clockSourceDivider=CLKDIV; //时钟分频 范围1~64
TimA1_PWMConfig2.timerPeriod=CCR0; //自动重载值
TimA1_PWMConfig2.compareRegister=TIMER_A_CAPTURECOMPARE_REGISTER_1;//通道1（与引脚相关联）
TimA1_PWMConfig2.compareOutputMode=TIMER_A_OUTPUTMODE_TOGGLE_SET; //输出模式
TimA1_PWMConfig2.dutyCycle=3; //此处可调占空比
//初始化定时器：
Timer_A_generatePWM(TIMER_A1_BASE,&TimA1_PWMConfig2);
Timer_A_generatePWM(TIMER_A1_BASE,&TimA1_PWMConfig1);
AIN1=0;AIN2=0;BIN1=0;BIN2=0; //初始化不转
}2.PWM频率与占空比的计算
我们首先要知道需要10kHz的PWM来驱动电机，其次根据公式计算CCR0值:
- PWM频率 = 时钟源频率 / (时钟源除数值“时钟分频” * （CCR0值“自动重载值” + 1）)
因而列出算式：10000=48000000/(48*(CCR0+1))
计算得出CCR0=99;
此外定义好CCRO、CLKDIV用于结构体初始化定时器TA1
#define CCR1_MIN 3 与 #define CCR1_MAX 99 这俩句定义了占空比3%~100%
#define DIV_PWM 3 定义了PWM_DIVA 与 PWM_DIVB 每次加减的分度为3，因为在四个函数都有PWM_DIVA 与 PWM_DIVB 的加减，加减几是最佳，起初不能确定，所以定义了它，到时修改十分方便！
//定义定时器中断需要的初始化变量
//定义调整占空比的变量
#define CLKDIV 48
#define CCR0 99
#define CCR1_MIN 3
#define CCR1_MAX 99
#define DIV_PWM 33.按键控制函数的编写：
uint8_t key_value;
key_value = KEY4x4_Scan(0);
switch(key_value)
{
case 1:set_A(1);break; //A电机正转
case 2:set_A(2);break; //A电机反转
case 3:speedup_A();printf("PWM_DIVA=%d\r\n",PWM_DIVA);break; //A电机加速
case 4:speeddown_A();printf("PWM_DIVA=%d\r\n",PWM_DIVA);break; //A电机减速
case 5:set_B(1);break; //B电机正转
case 6:set_B(2);break; //B电机反转
case 7:speedup_B();printf("PWM_DIVB=%d\r\n",PWM_DIVB);break; //B电机加速
case 8:speeddown_B();printf("PWM_DIVB=%d\r\n",PWM_DIVB);break;//B电机减速
case 9:set_A(0);break; //关闭A电机
case 10:set_B(0);break; //关闭B电机
}整体程序代码：
TB6612.c:
#include "TB6612.h"
uint16_t PWM_DIVA;
uint16_t PWM_DIVB;
//初始化控制TB6612 的引脚，定时器，中断
void inint_TB6612(void)
{
//初始化AIN BIN
MAP_GPIO_setAsOutputPin(GPIO_PORT_P2, GPIO_PIN4);
MAP_GPIO_setAsOutputPin(GPIO_PORT_P2, GPIO_PIN5);
MAP_GPIO_setAsOutputPin(GPIO_PORT_P2, GPIO_PIN6);
MAP_GPIO_setAsOutputPin(GPIO_PORT_P2, GPIO_PIN7);
//初始化定时器TA1 通道2
//1.配置GPIO复用
GPIO_setAsPeripheralModuleFunctionOutputPin(GPIO_PORT_P7,GPIO_PIN6,GPIO_PRIMARY_MODULE_FUNCTION);
//2.配置结构体
Timer_A_PWMConfig TimA1_PWMConfig1; //定义一个名为 TimA1_PWMConfig的结构体
TimA1_PWMConfig1.clockSource=TIMER_A_CLOCKSOURCE_SMCLK; //时钟源
TimA1_PWMConfig1.clockSourceDivider=CLKDIV; //时钟分频 范围1~64
TimA1_PWMConfig1.timerPeriod=CCR0; //自动重载值
TimA1_PWMConfig1.compareRegister=TIMER_A_CAPTURECOMPARE_REGISTER_2;//通道2（与引脚相关联）
TimA1_PWMConfig1.compareOutputMode=TIMER_A_OUTPUTMODE_TOGGLE_SET; //输出模式
TimA1_PWMConfig1.dutyCycle=3; //此处可调占空比
//初始化定时器TA1 通道1
//1.配置GPIO复用
GPIO_setAsPeripheralModuleFunctionOutputPin(GPIO_PORT_P7,GPIO_PIN7,GPIO_PRIMARY_MODULE_FUNCTION);
//2.配置结构体
Timer_A_PWMConfig TimA1_PWMConfig2; //定义一个名为 TimA1_PWMConfig的结构体
TimA1_PWMConfig2.clockSource=TIMER_A_CLOCKSOURCE_SMCLK; //时钟源
TimA1_PWMConfig2.clockSourceDivider=CLKDIV; //时钟分频 范围1~64
TimA1_PWMConfig2.timerPeriod=CCR0; //自动重载值
TimA1_PWMConfig2.compareRegister=TIMER_A_CAPTURECOMPARE_REGISTER_1;//通道1（与引脚相关联）
TimA1_PWMConfig2.compareOutputMode=TIMER_A_OUTPUTMODE_TOGGLE_SET; //输出模式
TimA1_PWMConfig2.dutyCycle=3; //此处可调占空比
//初始化定时器：
Timer_A_generatePWM(TIMER_A1_BASE,&TimA1_PWMConfig2);
Timer_A_generatePWM(TIMER_A1_BASE,&TimA1_PWMConfig1);
AIN1=0;AIN2=0;BIN1=0;BIN2=0; //初始化不转
}
//A电机加速
void speedup_A(void)
{
PWM_DIVA+=DIV_PWM;
if(PWM_DIVA>=99) {PWM_DIVA=CCR1_MAX;}
MAP_Timer_A_setCompareValue(TIMER_A1_BASE,TIMER_A_CAPTURECOMPARE_REGISTER_2,PWM_DIVA);
}
//B电机加速
void speedup_B(void)
{
PWM_DIVB+=DIV_PWM;
if(PWM_DIVB>=99) {PWM_DIVB=CCR1_MAX;}
MAP_Timer_A_setCompareValue(TIMER_A1_BASE,TIMER_A_CAPTURECOMPARE_REGISTER_1,PWM_DIVB);
}
//A电机减速
void speeddown_A(void)
{
PWM_DIVA-=DIV_PWM;
if(PWM_DIVA<=3) {PWM_DIVA=CCR1_MIN;}
MAP_Timer_A_setCompareValue(TIMER_A1_BASE,TIMER_A_CAPTURECOMPARE_REGISTER_2,PWM_DIVA);
}
//B电机减速
void speeddown_B(void)
{
PWM_DIVB-=DIV_PWM;
if(PWM_DIVB<=3) {PWM_DIVB=CCR1_MIN;}
MAP_Timer_A_setCompareValue(TIMER_A1_BASE,TIMER_A_CAPTURECOMPARE_REGISTER_1,PWM_DIVB);
}
//设置A电机正反转 0停转 1正 2反
void set_A(uint16_t i)
{
switch(i)
{
case 0:AIN1=0;AIN2=0;break;
case 1:AIN1=1;AIN2=0;break;
case 2:AIN1=0;AIN2=1;break;
}
}
//设置B电机正反转 0停转 1正 2反
void set_B(uint16_t i)
{
switch(i)
{
case 0:BIN1=0;BIN2=0;break;
case 1:BIN1=1;BIN2=0;break;
case 2:BIN1=0;BIN2=1;break;
}
}
TB6612.h:
#ifndef _TB6612_h_
#define _TB6612_h_
#include <ti/devices/msp432p4xx/driverlib/driverlib.h>
//定义定时器中断需要的初始化变量
//定义调整占空比的变量
#define CLKDIV 48
#define CCR0 99
#define CCR1_MIN 3
#define CCR1_MAX 99
#define DIV_PWM 3
// 位带操作
//定义引脚名称
#define AIN1 BITBAND_PERI(P2OUT,4)
#define AIN2 BITBAND_PERI(P2OUT,5)
#define BIN1 BITBAND_PERI(P2OUT,6)
#define BIN2 BITBAND_PERI(P2OUT,7)
#define PWMA BITBAND_PERI(P7OUT,6)
#define PWMB BITBAND_PERI(P7OUT,7)
extern uint16_t PWM_DIVA;
extern uint16_t PWM_DIVB;
void inint_TB6612(void);
void speedup_A(void);
void speedup_B(void);
void speeddown_A(void);
void speeddown_B(void);
void set_A(uint16_t i);
void set_B(uint16_t i);
#endif
（六）、演示视频：
TB6612驱动MG310电机
（七）、整体测试工程下载链接：
链接无效尝试搜名称：MSP432驱动TB6612与D电机.rar
