stm32教程:TB6612驱动 & 电机驱动风扇实验

早上好啊,大佬们。这一期咱们来评一评TB6612这一款驱动,简单好用,便宜耐造

请添加图片描述

前言

这里先给大伙提供一下代码例程文件 ——
链接:小白兔的礼物——tb6612驱动
提取码:tg58
解压密码:hbljdxbt

TB6612介绍

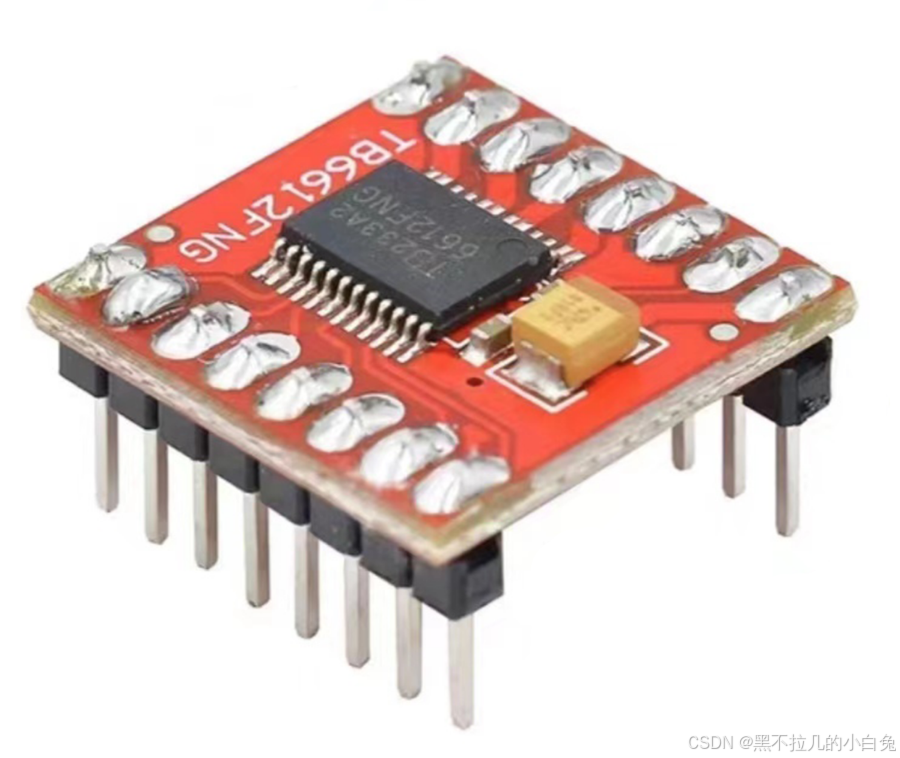

TB6612FNG 是一款常用的直流电机驱动模块,基于东芝公司的 TB6612FNG 芯片设计,专为控制小型直流电机或步进电机而开发。

在这里插入图片描述

在这里插入图片描述

模块特性

双通道驱动

可独立控制 2个直流电机 或 1个两相步进电机。

每个通道持续输出电流 1.2A(峰值 3.2A),适合中小功率电机。

宽电压范围

电机驱动电压:2.5V–13.5V(需匹配电机额定电压)。

逻辑控制电压:2.7V–5.5V(兼容 Arduino、STM32 等单片机)。

高效低功耗

内置 MOSFET 设计,效率高于传统驱动芯片(如 L298N),发热更少。

PWM 调速支持

通过 PWM 信号调节电机转速,支持高频 PWM(最高可达 100kHz)。

待机模式

通过 STBY 引脚控制芯片启停,低功耗待机时关闭电机输出。

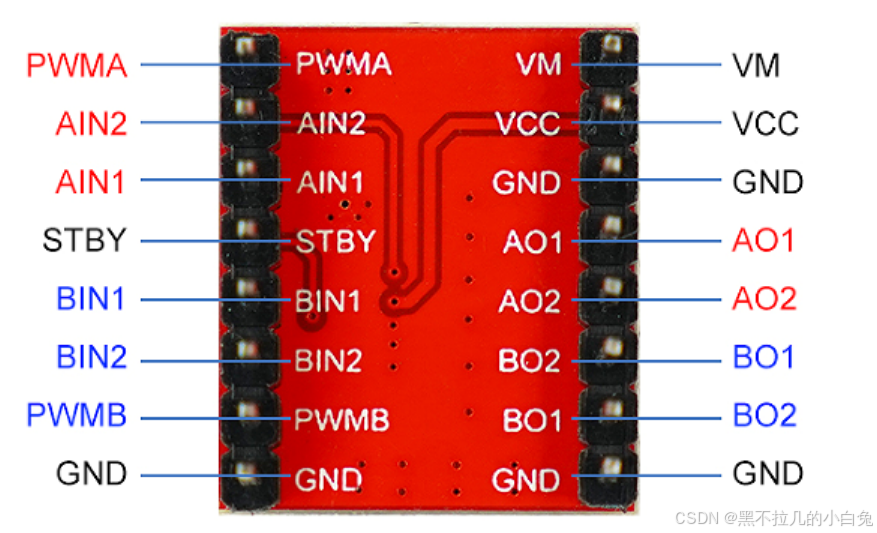

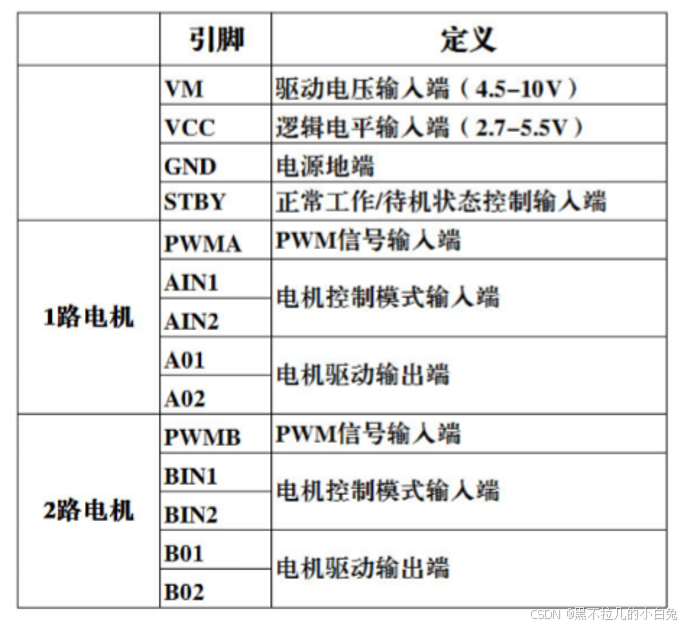

引脚说明

在这里插入图片描述

电机控制端

引脚口功能
AIN1/AIN2控制 A 通道电机方向(如 AIN1=HIGH, AIN2=LOW 为正转)。
BIN1/BIN2控制 B 通道电机方向。
PWMA/PWMB接收 PWM 信号调节 A/B 通道速度。
VM接电机电源(2.5–13.5V),GND 为电源地。

逻辑控制端

引脚口功能
VCC接单片机逻辑电源(3.3V/5V)。
STBY高电平启用芯片,低电平进入待机模式。

使用说明

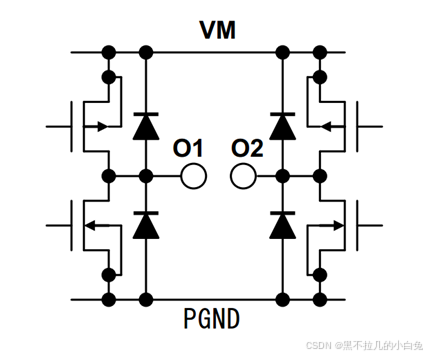

TB6612FNG 每个通道(A/B)内部包含一个 全H桥电路,由 4个 MOSFET 管 组成,通过开关组合控制电流方向,从而驱动电机正转或反转。

4个 MOSFET 分为两组(Q1-Q2 和 Q3-Q4),通过逻辑信号控制开关状态,形成不同的电流路径。
在这里插入图片描述
在这里插入图片描述

控制逻辑

输入输入输入输入输出输出模式状态
IN1IN2PWMSTBYO1O2
HHH/LHLL制动
LHHHLH反转
LHLHLL制动
HLHHHL正转
HLLHLL制动
LLHHOFFOFF停止
H/LH/LH/LLOFFOFF待机

代码编写

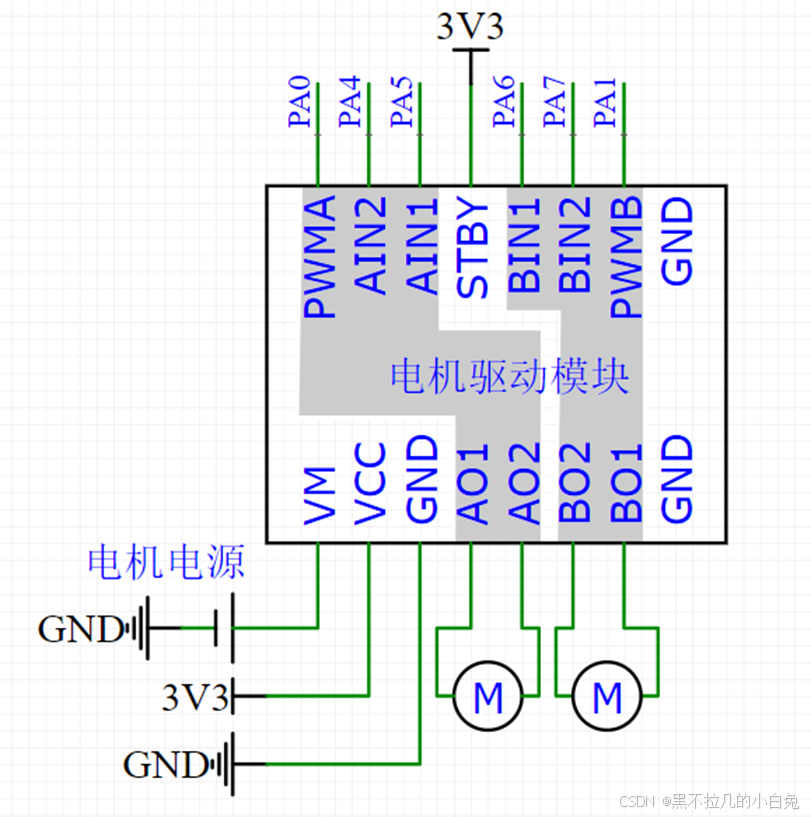

接线

tb6612stm32
PWMAPA0
AIN2PB0
AIN1PB1
STBY3V3
VM5 ~ 12V
VCC3V3
GNDGND
AO1电机正(不是stm32)
AO2电机负(不是stm32)

代码

timer.c 和 timer.h 这两个代码和前一期里的舵机里面的是一样的。
pwm.c 和 pwm.h 就是删掉了几个没用到的通道口,然后把 arr 的值改成了 100,psc的值改成了36。

PWM.c

#include "stm32f10x.h"                  // Device header
#include "Timer.h"
#include "PWM.h"

void PWM_Init(void)
{
	Timer_Init(100, 36);
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);			//开启GPIOA的时钟

	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);							//将PA0引脚初始化为复用推挽输出
																	//受外设控制的引脚,均需要配置为复用模式
	TIM_OCInitTypeDef TIM_OCInitStructure;							//定义结构体变量
	TIM_OCStructInit(&TIM_OCInitStructure);                         //结构体初始化,若结构体没有完整赋值
	                                                                //则最好执行此函数,给结构体所有成员都赋一个默认值
	                                                                //避免结构体初值不确定的问题
	TIM_OCInitStructure.TIM_OCMode = TIM_OCMode_PWM1;               //输出比较模式,选择PWM模式1
	TIM_OCInitStructure.TIM_OCPolarity = TIM_OCPolarity_High;       //输出极性,选择为高,若选择极性为低,则输出高低电平取反
	TIM_OCInitStructure.TIM_OutputState = TIM_OutputState_Enable;   //输出使能
	TIM_OCInitStructure.TIM_Pulse = 0;								//初始的CCR值

	TIM_OC1Init(TIM2, &TIM_OCInitStructure);
}

void PWM_SetCompare1(uint16_t Compare)
{
	TIM_SetCompare1(TIM2, Compare);		//设置CCR2的值
}


PWM.h

#ifndef __PWM_H
#define __PWM_H

void PWM_Init(void);
void PWM_SetCompare1(uint16_t Compare);


#endif

motor.c

#include "stm32f10x.h"                  // Device header
#include "PWM.h"

void Motor_Init(void)
{
	/*开启时钟*/
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);		//开启GPIOB的时钟

	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0 | GPIO_Pin_1;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOB, &GPIO_InitStructure);						//将PB0和PB1引脚初始化为推挽输出

	PWM_Init();													//初始化直流电机的底层PWM
}

void Motor_SetSpeed(int8_t Speed)
{
	if (Speed >= 0)							//如果设置正转的速度值
	{
		GPIO_SetBits(GPIOB, GPIO_Pin_0);	//PB0置高电平
		GPIO_ResetBits(GPIOB, GPIO_Pin_1);	//PB1置低电平
											//也就是设置方向为正转
		PWM_SetCompare1(Speed);				//PWM设置为速度值
	}
	else									//否则,即设置反转的速度值
	{
		GPIO_ResetBits(GPIOB, GPIO_Pin_0);	//PB0置低电平
		GPIO_SetBits(GPIOB, GPIO_Pin_1);	//PB1置高电平
											//也就是设置方向为反转
		PWM_SetCompare1(-Speed);			//PWM设置为负的速度值,因为此时速度值为负数,而PWM只能给正数
	}
}

motor.h

#ifndef __MOTOR_H
#define __MOTOR_H


void Motor_Init(void);
void Motor_SetSpeed(int Speed);


#endif

main.c

#include "stm32f10x.h"                  // Device header
#include "Delay.h"
#include "OLED.h"
#include "Motor.h"

int speed = -100;

int main()
{
	Motor_Init();
	OLED_Init();//函数定义初始化
	OLED_ShowString(0, 0, "Speed:", OLED_8X16);
	OLED_Update();

	while(1)
	{
		OLED_ShowSignedNum(0, 16, speed, 3, OLED_8X16);
		OLED_Update();
		Motor_SetSpeed(speed);
		Delay_s(2);
		speed += 50;
		if (speed > 100) speed = -100;
	}

}

尾声

OK,本期的外设分享就到这里,大家可以直接使用我提供的例程,但还是建议大伙能学习一下这个模块,写一个属于自己的例程。

感谢大伙观看,别忘了三连支持一下

大家也可以关注一下我的其它专栏,同样精彩喔~

下期见咯~

请添加图片描述
