SpinalHDL之RegIf（上篇）

本文作为SpinalHDL学习笔记第二十一篇，介绍SpinalHDL RegIf相关API。

SpinalHDL 学习笔记_spinalhdl blackbox-CSDN博客

RegIf寄存器接口搭建器功能：

• 自动寻址、字段分配和冲突检测

• 28 种寄存器访问类型（涵盖 UVM 标准定义的 25 种类型）

• 自动生成文档

目录：

1.自动分配

2.28种访问类型

3.自动生成文档

4.特殊访问用途

1.自动分配

自动地址分配：

class RegBankExample extends Component {
val io = new Bundle {
apb = slave(Apb3(Apb3Config(16,32)))
}
val busif = Apb3BusInterface(io.apb,(0x0000, 100 Byte))
val M_REG0 = busif.newReg(doc="REG0")
val M_REG1 = busif.newReg(doc="REG1")
val M_REG2 = busif.newReg(doc="REG2")
val M_REGn = busif.newRegAt(address=0x40, doc="REGn")
val M_REGn1 = busif.newReg(doc="REGn1")
busif.accept(HtmlGenerator("regif", "AP"))
// busif.accept(CHeaderGenerator("header", "AP"))
// busif.accept(JsonGenerator("regif"))
// busif.accept(RalfGenerator("regbank"))
// busif.accept(SystemRdlGenerator("regif", "AP"))
}

 自动字段分配：

val M_REG0 = busif.newReg(doc="REG1")
val fd0 = M_REG0.field(Bits(2 bit), RW, doc= "fields 0")
M_REG0.reserved(5 bits)
val fd1 = M_REG0.field(Bits(3 bit), RW, doc= "fields 0")
val fd2 = M_REG0.field(Bits(3 bit), RW, doc= "fields 0")
//auto reserved 2 bits
val fd3 = M_REG0.fieldAt(pos=16, Bits(4 bit), doc= "fields 3")
//auto reserved 12 bits

冲突检测：

val M_REG1 = busif.newReg(doc="REG1")
val r1fd0 = M_REG1.field(Bits(16 bits), RW, doc="fields 1")
val r1fd2 = M_REG1.field(Bits(18 bits), RW, doc="fields 1")
...
cause Exception
val M_REG1 = busif.newReg(doc="REG1")
val r1fd0 = M_REG1.field(Bits(16 bits), RW, doc="fields 1")
val r1fd2 = M_REG1.fieldAt(pos=10, Bits(2 bits), RW, doc="fields 1")
...
cause Exception

2.28种访问类型

其中大部分来自 UVM 规范：

访问类型	描述	来源
RO	w：无影响， r：无影响	UVM
RW	w：保持原样， r：无影响	UVM
RC	w：无影响， r：清除所有比特	UVM
RS	w：无影响， r：置位所有比特	UVM
WRC	w：保持原样， r：清除所有比特	UVM
WRS	w：保持原样， r：置位所有比特	UVM
WC	w：清除所有比特， r：无影响	UVM

访问类型	描述	来源
WS	w：置位所有比特， r：无影响	UVM
WSRC	w：置位所有比特， r：清除所有比特	UVM
WCRS	w：清除所有比特， r：置位所有比特	UVM
W1C	w： 1/0 对匹配位清除/无影响， r：无影响	UVM
W1S	w： 1/0 对匹配位置位/无影响， r：无影响	UVM
W1T	w： 1/0 对匹配位翻转/无影响， r：无影响	UVM
W0C	w： 1/0 对匹配位清除/无影响， r：无影响	UVM
W0S	w： 1/0 对匹配位置位/无影响， r：无影响	UVM
W0T	w： 1/0 对匹配位翻转/无影响， r：无影响	UVM
W1SRC	w： 1/0 对匹配位置位/无影响， r：清除所有比特	UVM
W1CRS	w： 1/0 对匹配位清除/无影响， r：置位所有比特	UVM
W0SRC	w： 1/0 对匹配位置位/无影响， r：清除所有比特	UVM
W0CRS	w： 1/0 对匹配位清除/无影响， r：置位所有比特	UVM
WO	w：保持原样， r：错误	UVM
WOC	w：清除所有比特， r：错误	UVM
WOS	w：置位所有比特， r：错误	UVM
W1	w：硬复位后第一个 w 保持原样，其他 w 无影响， r：无影响	UVM
WO1	w：硬复位后第一个 w 保持原样，其他 w 无影响， r：错误	UVM
NA	w：保留， r：保留	新的
W1P	w： 1/0 对匹配位脉冲 (pulse)/无影响， r：无影响	新的
W0P	w： 0/1 对匹配位脉冲 (pulse)/无影响， r：无影响	新的
HSRW	w：硬件置位，软件 RW	新的
RWHS	w：软件 RW、硬件置位	新的
ROV	w：只读值，用于硬件版本	新的
CSTM	w：用户自定义类型，用于文档	新的

3.自动生成文档

文档类型：

文 档 类型	用法	状态
HTML	busif.accept(HtmlGenerator("regif", title = "XXX registerfile"))	Y
CHeader	busif.accept(CHeaderGenerator("header", "AP"))	Y
JSON	busif.accept(JsonGenerator("regif"))	Y
RALF(UV	M)busif.accept(RalfGenerator("header"))	Y
SystemRDL	busif.accept(SystemRdlGenerator("regif", "addrmap_name", Some("name"), Some("desc")))	Y
Latex(pdf)	N
docx	N

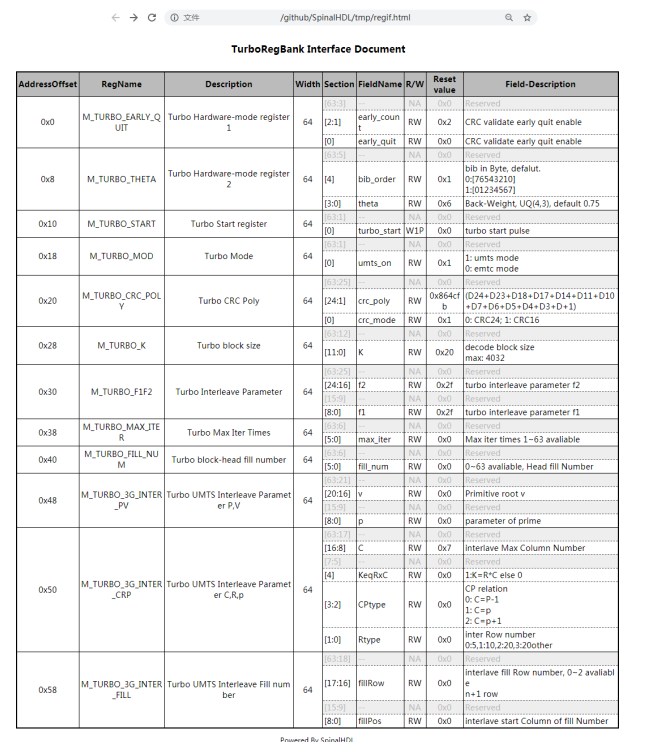

生成的 HTML 文档：



4.特殊访问用途

案例 1： RO 用法

RO 与其他类型不同。它不创建寄存器，需要外部信号来驱动它，注意，请不要忘记驱动它。

val io = new Bundle {
val cnt = in UInt(8 bit)
}
val counter = M_REG0.field(UInt(8 bit), RO, 0, "counter")
counter := io.cnt

val xxstate = M_REG0.field(UInt(8 bit), RO, 0, "xx-ctrl state").asInput

val overflow = M_REG0.field(Bits(32 bit), RO, 0, "xx-ip paramete")
val ovfreg = Reg(32 bit)
overflow := ovfreg

val inc = in Bool()
val couter = M_REG0.field(UInt(8 bit), RO, 0, "counter")
val cnt = Counter(100, inc)
couter := cnt

案例 2： ROV 用法

ASIC 设计常常需要一些固化的版本信息。与 RO 不同，它不会产生有线信号

旧方法：

val version = M_REG0.field(Bits(32 bit), RO, 0, "xx-device version")
version := BigInt("F000A801", 16)

新方法：

M_REG0.field(Bits(32 bit), ROV, BigInt("F000A801", 16), "xx-device version")(Symbol("Version"))

案例 3: HSRW/RWHS 在某些情况下的硬件设置类型，此类寄存器不仅可以由软件配置，还可以由硬件信号设置

val io = new Bundle {
val xxx_set = in Bool()
val xxx_set_val = in Bits(32 bit)
}
val reg0 = M_REG0.fieldHSRW(io.xxx_set, io.xxx_set_val, 0, "xx-device version") //0x0000
val reg1 = M_REG1.fieldRWHS(io.xxx_set, io.xxx_set_val, 0, "xx-device version") //0x0004

always @(posedge clk or negedge rstn)
if(!rstn) begin
reg0 <= '0;
reg1 <= '0;
end else begin
if(hit_0x0000) begin
reg0 <= wdata ;
end
if(io.xxx_set) begin //HW have High priority than SW
reg0 <= io.xxx_set_val ;
end
if(io.xxx_set) begin
reg1 <= io.xxx_set_val ;
end
if(hit_0x0004) begin //SW have High priority than HW
reg1 <= wdata ;
end
end

案例 4: CSTM 虽然 SpinalHDL 包含 25 种寄存器类型和 6 种扩展类型，但在实际应用中仍然对私有寄存器类型有各种需求。因此，我们保留 CSTM 类型以实现可扩展性。 CSTM 仅用于生成软件接口，不生成实际电路

val reg = Reg(Bits(16 bit)) init 0
REG.registerAtOnlyReadLogic(0, reg, CSTM("BMRW"), resetValue = 0, "custom field")
when(busif.dowrite) {
reg := reg & ~busif.writeData(31 downto 16) | busif.writeData(15 downto 0) & busif.writeData(31 downto 16)
}

案例 5： parasiteField

这用于软件在多个地址上共享同一寄存器，而不是生成多个寄存器实体

示例 1：时钟门软件使能

val M_CG_ENS_SET = busif.newReg(doc="Clock Gate Enables") //0x0000
val M_CG_ENS_CLR = busif.newReg(doc="Clock Gate Enables") //0x0004
val M_CG_ENS_RO = busif.newReg(doc="Clock Gate Enables") //0x0008
val xx_sys_cg_en = M_CG_ENS_SET.field(Bits(4 bit), W1S, 0, "clock gate enalbes, write 1 set" )
M_CG_ENS_CLR.parasiteField(xx_sys_cg_en, W1C, 0, "clock gate enalbes, write 1 clear" )
M_CG_ENS_RO.parasiteField(xx_sys_cg_en, RO, 0, "clock gate enables, read only"）

示例 2：使用软件的带强制 (force) 接口的中断原始 (raw) 状态寄存器

val RAW = this.newRegAt(offset,"Interrupt Raw status Register\n set when event \
,→n clear raw when write 1")
val FORCE = this.newReg("Interrupt Force Register\n for SW debug use \n write 1␣
,→set raw")
val raw = RAW.field(Bool(), AccessType.W1C, resetValue = 0, doc = s"raw,␣
,→default 0" )
FORCE.parasiteField(raw, AccessType.W1S, resetValue = 0, doc = s
,→"force, write 1 set, debug use" )
