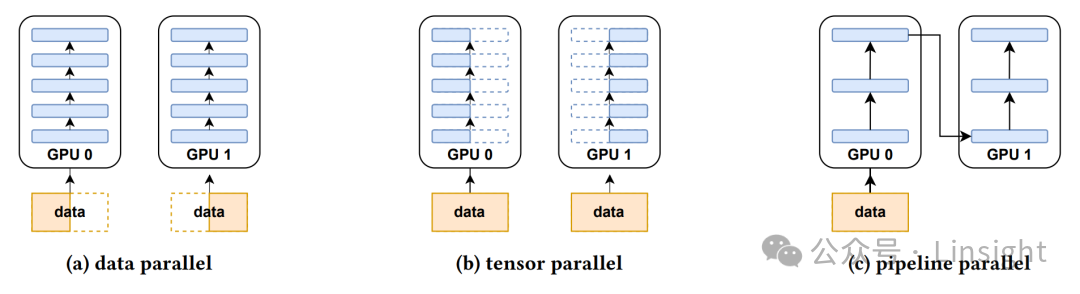

1.张量并行（TP）

张量并行，Tensor Parallelism，TP（也有叫Model Parallelism，MP的）：LLM中，有的tensor或者layer很大，单卡放不下（或者单卡不够放整个模型），那么就需要用TP把tensor分割成多块，每一块放在一张卡上，分别使用和计算。仅当某些算子需要完整的张量时，才会进行聚合。

1.1.分块矩阵乘法

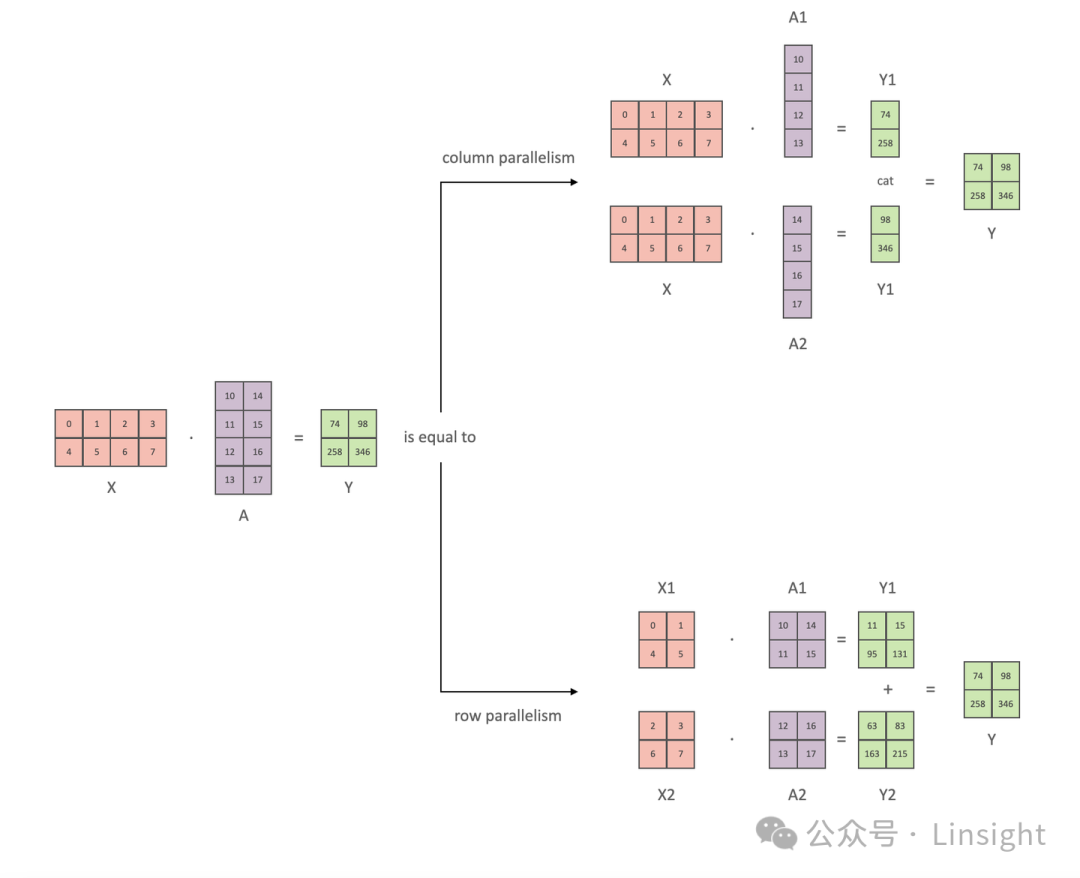

TP的基本思想是对矩阵乘法进行拆分：

那么矩阵乘法有两种拆分方法：（1）对矩阵A按列拆分（上图上）（2）对矩阵A按行拆分（上图下）。

注意，当对矩阵A按行拆分的时候，也要对矩阵X进行列的拆分，保持维度的一致。

当对矩阵A按行拆分的时候，X和A都是concat的关系，backward的时候可以分别计算X拆分出来的小矩阵的梯度，然后再拼接起来就可以得到X的完整梯度。

而当对矩阵A按列进行拆分时，X同时参与了两块GPU上的前向计算，因此X的完整梯度等于两张卡上X的梯度相加。

更加详细的说明可以参考：图解大模型训练之：张量模型并行(TP)，Megatron-LM，https://zhuanlan.zhihu.com/p/622212228。

1.2.MLP层的TP

上面展示的是矩阵乘法的TP。那么如果我们的计算不仅是Y=XA，而还有个激活函数呢，比如Y=ACT(XA）。把矩阵A按行切分的方式，需要在进入激活函数的计算前，同步各个GPU得到的Y，这就有不少的通讯量；而把A按列切分的方式则可以直接进行激活函数的计算。

那么再进一步，如果是MLP层，那么Y=ACT(XA)B，在上面的基础上又多了个B矩阵的计算，该怎么切分呢。理想的状况应该是尽量减少计算中的同步操作（从而减少通讯量），提升框架整体的计算效率。

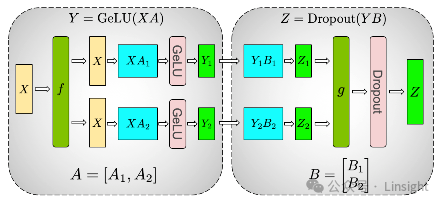

基于前面的分析，我们可以对A按列切割，那么各个GPU得到的Y就是concat的关系，为了和各个小Y能够直接进行计算，那么B应该是按行切分：

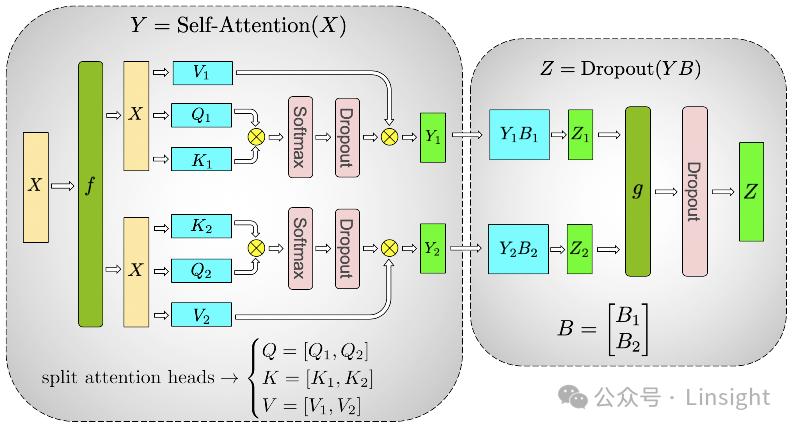

1.3.Attention的TP

那么多头注意力如何做TP呢？先回顾一下多头注意力的计算，多头注意力本身就对Q、K、V在dim维度做了切分，然后concat起来。也就是说这多个头本身，天然就是可以并行，独立进行计算的。那么只需要把不同的注意力头放到不同的GPU上，我们就得到了多头注意力的TP了。

1.4.Embedding层的TP

最后还有embedding层。embedding层的做法是每块GPU维护一份embedding的子集，用id去gather向量的时候，各个GPU上分别获取，对于获取不到的id，则先用特殊向量比如零向量先表示，最后再allreduce各个GPU上的向量，替换掉零向量，就获得了完整的embedding输入了。

2.流水并行

流水并行，Pipeline Parallelism，PP：将网络按层切分，划分成多组，一张卡存一组。

TP是对模型宽度进行切分，而PP是对模型的高度进行切分。

# 假设模型有8层：L0~L7
# 两张卡：GPU0,GPU1
=====================   =====================
| L0 | L1 | L2 | L3 |   | L4 | L5 | L6 | L7 |
=====================   =====================
        GPU0                 GPU1

按这个思路，我们可以直接实现naive PP：假设模型有8层，把模型前4层放在一张卡，后4层放在另一张卡；前向的时候把中间激活数据从GPU0传给GPU1，反向的时候则把数据从GPU1传到GPU0。

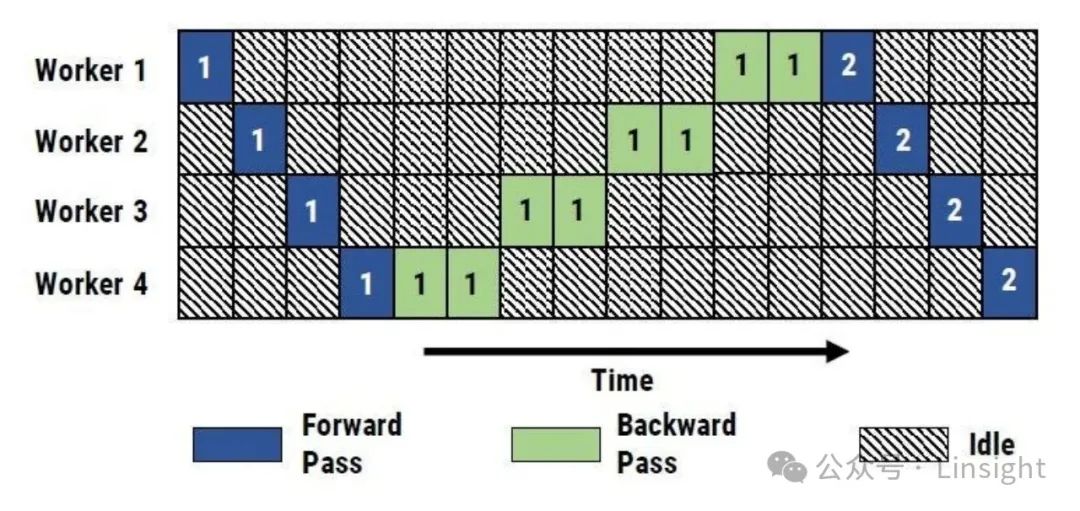

naive PP的问题是，当GPU0在跑前向的时候，GPU1是没事干的，反过来也有一样的问题，这就导致GPU有大量的空闲时间在等数据。而且随着PP的GPU数量的提升，这个空闲率就越来越高。比如设置8卡的PP，那么GPU0在做前向计算的时候，GPU1到7都在休息。真所谓是一卡有难，七卡围观。这些GPU的空余等待时间叫bubble。

有N张卡的PP，卡的计算利用率就只有1/N。

那么怎么优化PP的GPU利用率呢。

一个自然的想法是，能不能在GPU0算下一个batch的前向数据时，让GPU1在算上一个batch数据的反向呢？是可以的，并且还可以把batch切分成更小的micro-batch，这样就能减少GPU的空闲等待时间。

这就是GPipe。GPipe单个batch进一步拆分为多个Micro-Batch，通过流水线调度不同Micro-Batch的前向和反向计算，减少设备空闲时间。

还有很多别的方案，比如Interleaved Pipeline、1-Forward-1-Backward等，可以看看大佬们的做法。

GPipe的Micro-Batch优化了bubble的问题，那还有显存问题呢。比如GPU1在接收来自GPU0的前向数据时，自己也还有反向传播的中间层数据，这么一来显存就很吃紧了。一个方法就是用activation checkpoint来减少显存的消耗。

实际上个人感觉流水并行是比较复杂的，也有很多不同的实现方法，可以看看框架大佬们的资料。

3.3D并行

3D = DP + TP + PP。

DP是对数据进行切分，TP是对模型宽度进行切分，而PP是对模型的高度进行切分。这三者是可以组合起来使用的。

层内使用TP，层间使用PP，多组TP+PP之间使用DP。一般来说DP可以跨机，而TP和PP的通讯更多，应尽量避免跨机。

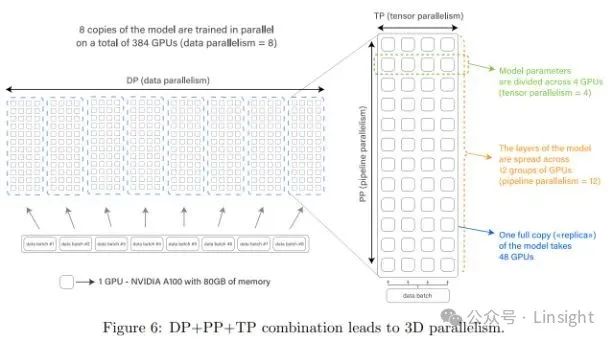

看下来自Bloom论文的图：

每个白色方框表示一块GPU，每组机器有48块GPU，每组都复制了一份模型完整参数。左侧表示数据并行DP，有8组机器，每组输入一批数据；右侧图的竖向示意了PP过程，有12行，模型横跨了这12行GPU，例如模型有48层，则每4层放在一行中；右侧图横向示意了TP过程，一行4块GPU，表示这一行的模型参数被平摊到4块GPU上。

看下DeepSpeed博客的版本：

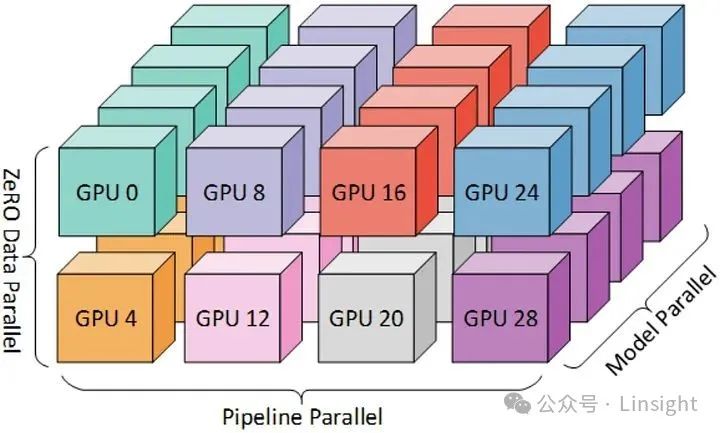

下图是个三维的3D并行示意图。每种颜色表示一个节点，每个节点有4块GPU。上面16张卡和下面16张卡分别是一组，每组输入一份数据，这是数据并行。上面一组16张卡，假设模型有32 layer，一组GPU中每个节点存放8layer，每个节点的输出作为下一个节点的输入，例如GPU0的输出是GPU8的输入，这就是流水线并行。每个节点执行模型并行，意思是每个layer被分成了4分，放到一个节点的4个卡上。

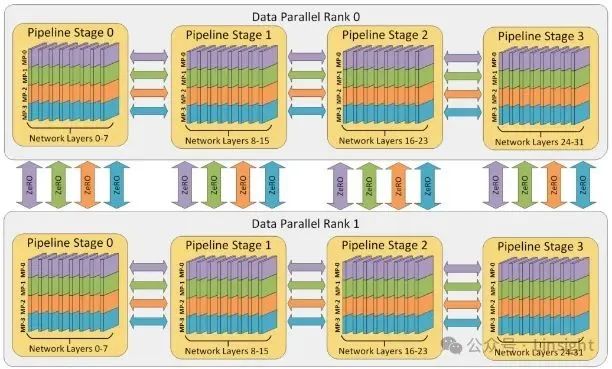

下图是对上图的拓展示意。模型有32 layer，每8个layer放到一个节点，黄色框是一个节点，包含4个GPU。每个节点执行模型并行/张量并行， MP-0、MP-1、MP-2、MP-3表示同一layer中的张量被切分成4份，分别放到4个GPU上。Rank 0 和Rank 1是数据并行。节点之间执行流水线并行，07layer放在第一个节点，以此类推，最后的2431layer放到最后一个节点。

4.序列并行

序列并行主要是解决LLM的输入数据长的问题。由于attention的计算复杂度是平方增长，中间激活值的量随着输入输出长度增长而暴增，naive attention实现的情况下，比如10k长度的序列所需的显存是1k长度的100倍。

前面TP和PP都是切模型，而序列并行就是切数据。

主流的实现有这三种，对比一下：

属性	Colossal-AI	Megatron-LM	DeepSpeed-Ulysses
核心目标	突破序列长度限制，支持超长序列（如114K Token）	减少LayerNorm和Dropout的显存占用，优化张量并行下的显存效率	高效支持超长序列（百万Token）和大模型训练，结合ZeRO-3参数分片
通信机制	环状通信（Ring Self-Attention），分块传递QKV，All-Gather聚合结果	All-Gather和Reduce-Scatter聚合序列分片的中间激活值	All-to-All转置QKV矩阵，将序列分片转换为注意力头分片
兼容性	兼容数据并行、流水线并行、张量并行	主要与张量并行结合使用	与ZeRO-3和数据并行结合，支持FlashAttention优化库
无损性验证	计算结果与单卡完全一致，实验验证Loss曲线和精度指标无差异	分布式与单卡输出的均方误差（MSE）为浮点误差量级（<1e-7）	生成文本的困惑度（Perplexity）与单卡一致，数学等价性通过矩阵分块转置严格保证
