桥式可逆斩波电路电路工作状态分析

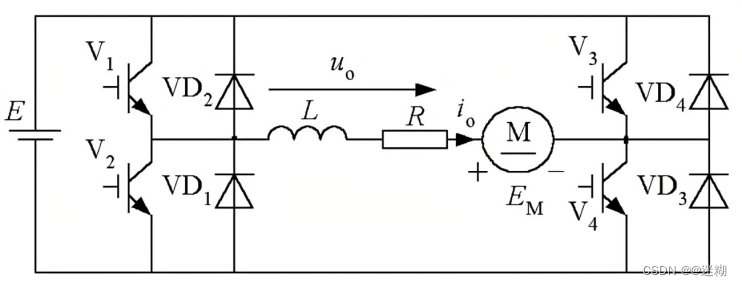

IGBT(V4)恒开（电机正转），IGBT(V1)和续流二极管VD1一对，IGBT(V2)和续流二极管VD2一对，此两对交替工作.注此处认为二极管不是理想的，是有导通压降的.

1 电机工作在第一象限，实际电机承受与图示参考方向相同的电压电流，故P大于0，电源给电机传输能量称为正转电动.

状态1 电路电流形成回路，E-V1-L-R-M-V4

状态2  电路电流形成回路，L-R-M-V4-VD1

显然是一个降压电路

2 电机工作在第二象限，由于电机是正转的，所以实际电机产生与参考方向相同的电压，相反的电流，故P小于0，电机在给电源传输能量成为正转再生制动.

状态1 电路电流形成回路，M-R-L-V2-V4

状态2  电路电流形成回路，M-R-L-VD2-E-V4

显然是一个升压电路

IGBT(V2)恒开（电机反转），IGBT(V3)和续流二极管VD3一对，IGBT(V4)和续流二极管VD4一对，此两对交替工作.

3 电机工作在第三象限.实际电机承受与参考方向相反的电压，电流，故P大于0，电源给电机传输能量称为反转电动.

状态1 电路电流形成回路，E-V3-M-R-L-V2

状态2 电路电流形成回路，L-V2-VD3-M-R

显然是一个降压电路

4 电机工作在第二象限，由于电机是反转的，所以实际电机产生与参考方向相反的电压，相同的电流，故P小于0，电机在给电源传输能量成为反转再生制动.

状态1 电路电流形成回路，M-V4-V2-L-R

状态2  电路电流形成回路，L-R-M-VD4-E-V2

显然是一个升压电路
