D触发器仿真

本篇文章为基础教学，主要探究在Quartus中设计一个D触发器并进行仿真，同时验证时序波形。

---

一、软件安装和准备

参考链接：

二、D触发器的认识和了解：

简介：
D触发器是一个具有记忆功能的，具有两个稳定状态的信息存储器件，是构成多种时序电路的最基本逻辑单元，也是数字逻辑电路中一种重要的单元电路。
因此，D触发器在数字系统和计算机中有着广泛的应用。触发器具有两个稳定状态，即"0"和"1"，在一定的外界信号作用下，可以从一个稳定状态翻转到另一个稳定状态。
D触发器有集成触发器和门电路组成的触发器。触发方式有电平触发和边沿触发两种，前者在CP(时钟脉冲)=1时即可触发，后者多在CP的前沿（正跳变0→1）触发。
D触发器的次态取决于触发前D端的状态，即次态=D。因此，它具有置0、置1两种功能。
对于边沿D触发器，由于在CP=1期间电路具有维持阻塞作用，所以在CP=1期间，D端的数据状态变化，不会影响触发器的输出状态。
D触发器应用很广，可用做数字信号的寄存，移位寄存，分频和波形发生器等等

特征：
1）功能表：

D	CLK	Q	QN
0	时钟上升沿	0	1
1	时钟上升沿	1	0
x	0	last Q	last QN
x	1	last Q	last QN

2）方程：
Qn+1=D

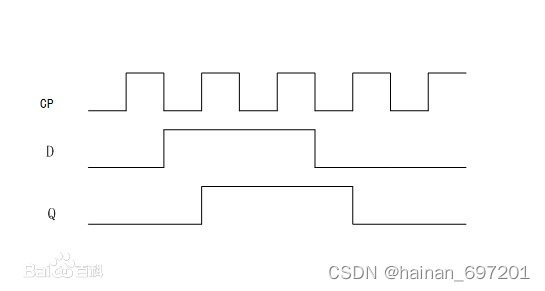

3）波形图：

三、在Quatus上创建D触发器原理图并仿真

1、创建工程

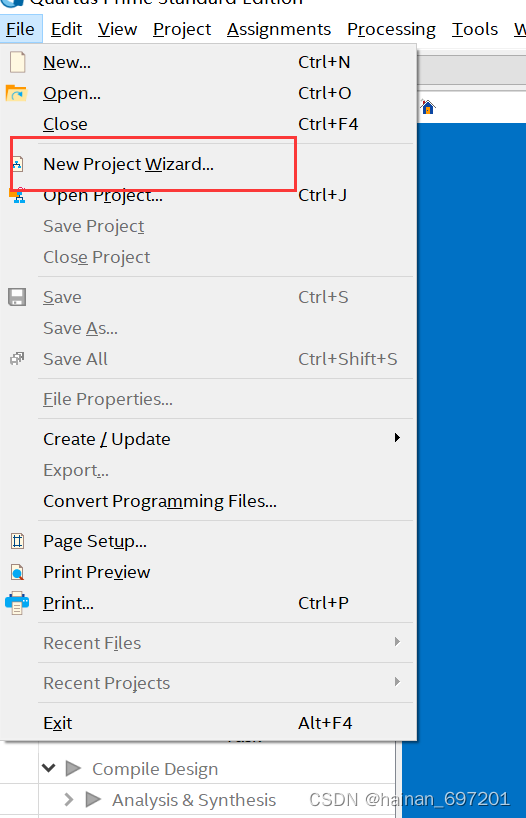

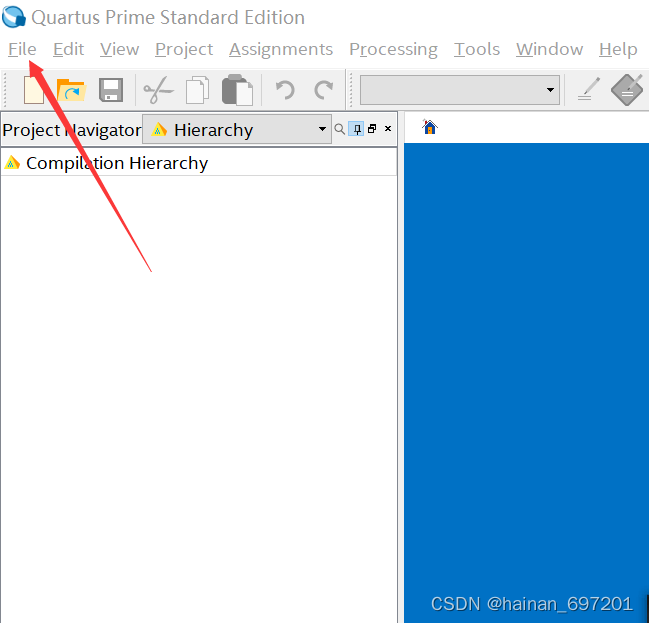

进入软件后点击File处：

再点击New Project Wizard：

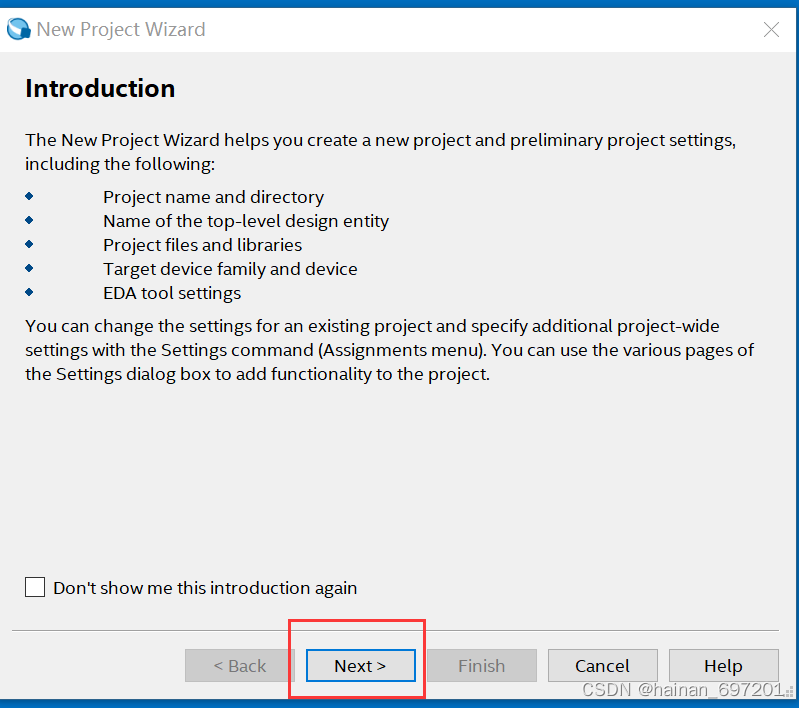

点击Next：

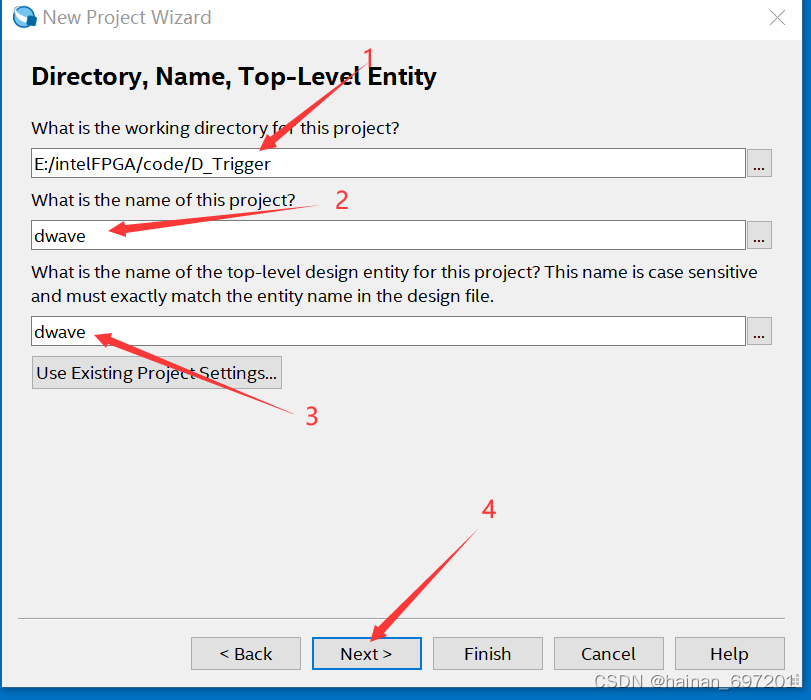

设置填写工程项目名及其存储位置：

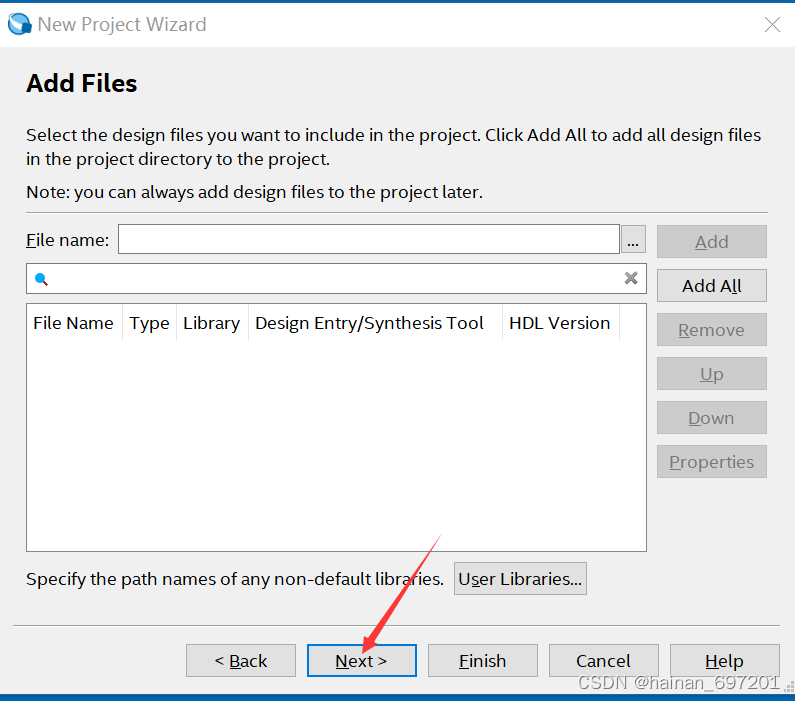

直接点击Next：

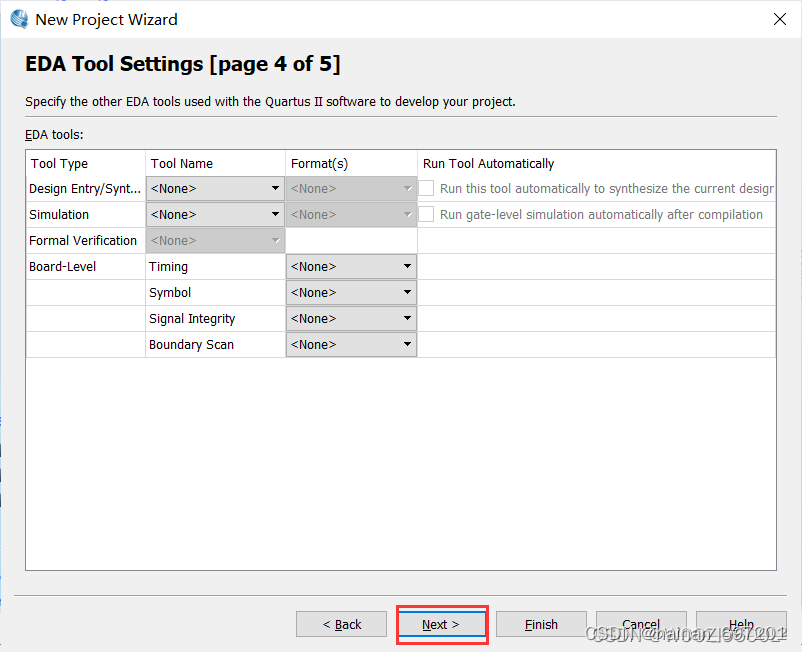

EDA Tool Setting设置：

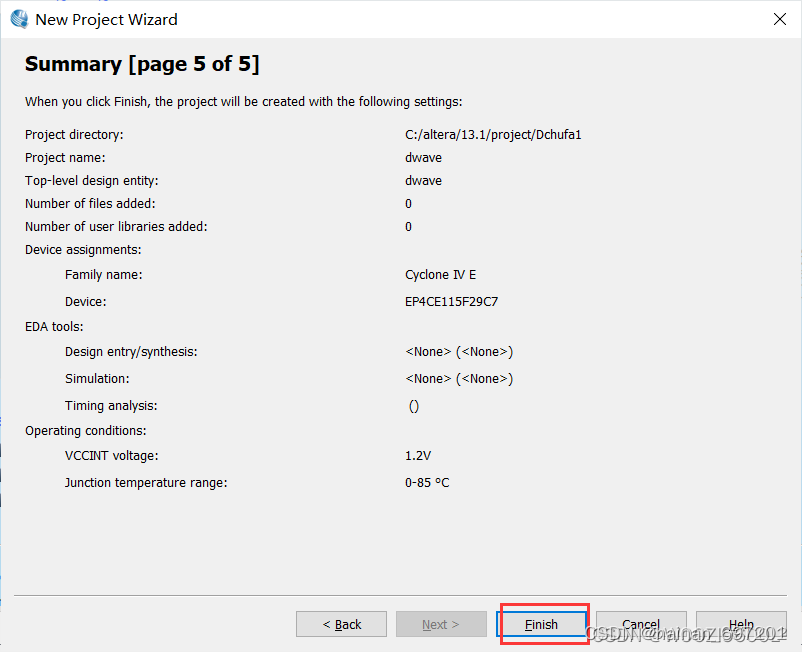

点击Finish即可完成项目的创建：

2、新建原理图

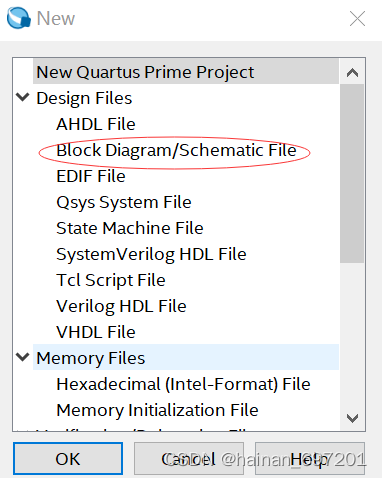

打开Quartus，点击File->New，在弹出的对话框中选择“Block block diagram/schematic File"并点击OK即可将原理图编辑窗打开：
