1、SPI简介
SPI（Serial Periphreral Interface，串行外设接口）是一种高速的、全双工的、串行的、同步的通信总线。

全双工的意味着SPI至少有两根数据线
串行的意味着按bit一个bit接着一个bit的传输
同步的意味着通信双方有共同的时钟线

SDO : Serial Data Output 	串行数据输出
SDI : Serial Data Input 	串行数据输入
SCK : Serial Clock			时钟线

同样的SPI总线上可以同时接多个SPI设备。

通过谁控制时钟线人为的将SPI总线上的设备分为：

Master	主设备：产生时钟信号的设备
Slave	从设备：接收时钟信号的设备

根据主从设备的分别，有时候两个数据接口命名也会有所不同：

MOSI:Master Output Slave Input 主设备发送，从设备接收线
MISO:Master Input Slave Output 主设备接收，从设备发送线

SPI还有另外一根SS(Slave Select)线

	因为SPI总线上的设备不像IIC总线上一样有地
址，所以我们需要一根额外的线来确定到底与谁进
行通信。

这个SS就是片选信号线，此线可以利用任何一个GPIO引脚，发送0/1进行片选。

所以SPI通信一般需要4根线：

	SDO/SDI/SCK/SS

2、SPI协议

CPOL:CLock Polarity 时钟极性
	时钟极性决定不传任何数据(SPI空闲)时时钟线的电平状态。
	CPOL == 1 	不传数据时，时钟线保持高电平
	CPOL == 0   不传数据时，时钟线保持低电平

CPHA:Clock PHase  时钟相位
	时钟相位决定SPI在何时锁定数据(决定数据采集的时刻)
	CPHA == 1	在时钟线SCK的第二个边沿采集数据
	CPHA == 0	在时钟线SCK的第一个边沿采集数据

CPOL和CPHA的组合决定了数据采集和数据发送的时间。

SPI数据的收发是按帧（Frame）为单位

DFF:Data Frame Format 数据帧格式
	规定的是一帧数据占多少个bit位
	8bit	一帧数据8bit
	16bit	一帧数据16bit

LSBFIRST：决定到底是LSB先发还是MSB先发
	1	LSB(低位)先发
	0	MSB(高位)先发

SPI的传输速率也是由时钟频率决定的。有一个原则：就低不就高。

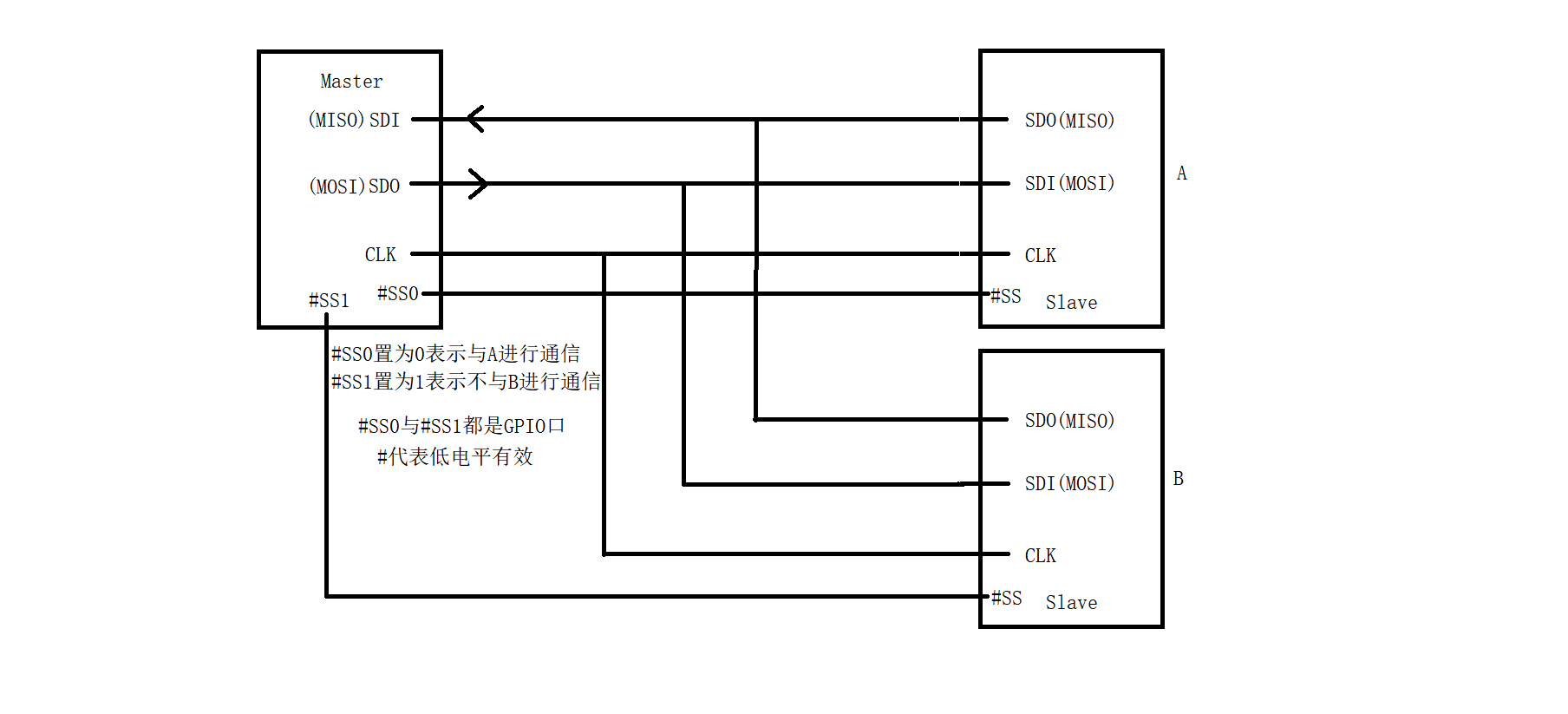

SPI接线方式

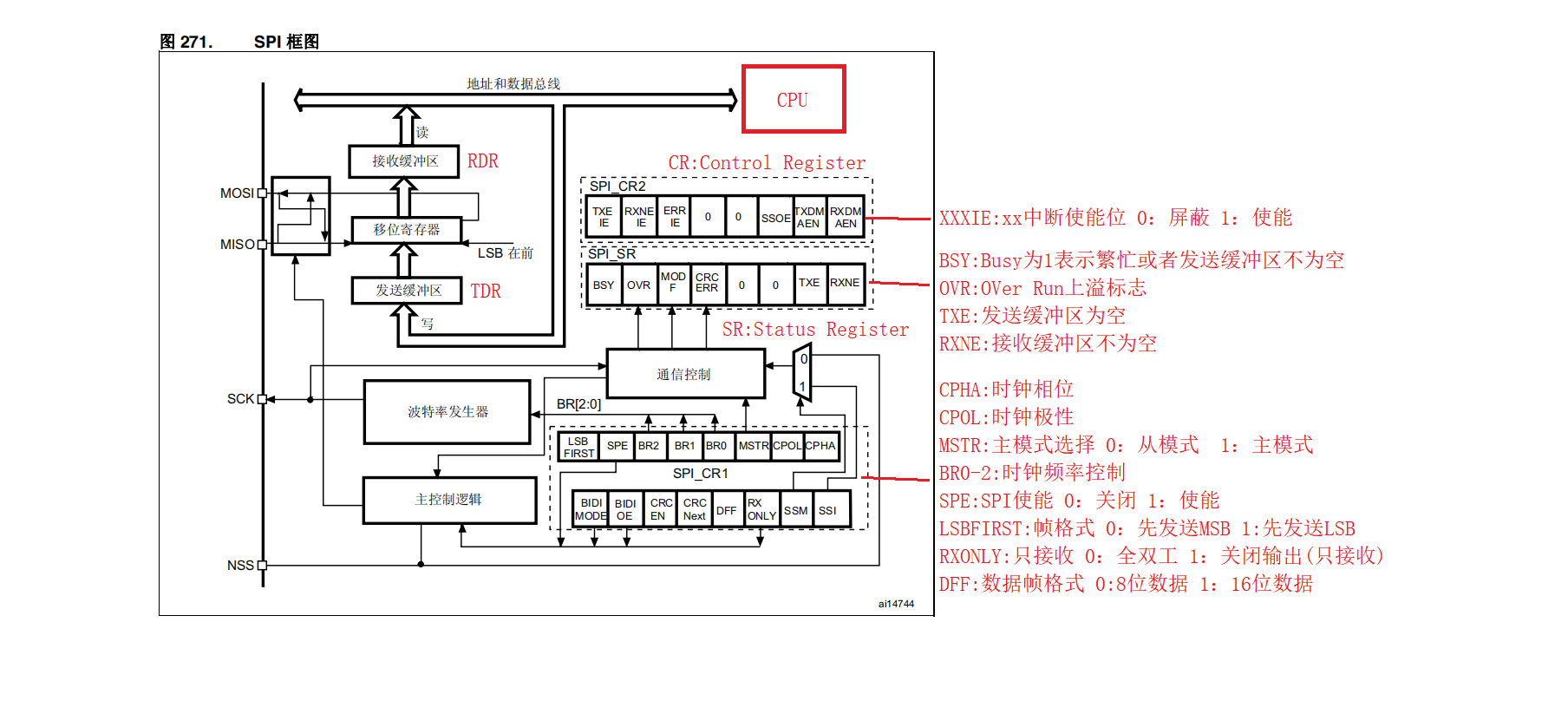

3、STM32F4xx SPI控制器
在这里插入图片描述

4、STM32F4xx 固件库中SPI相关的功能函数
SDO/SDI/SCK都是复用自GPIO口(无论是主从都没有区别)。

如果是作为从设备，则NSS(片选)也是复用自GPIO。
如果是主设备，则不需要利用GPIO去复用为NSS。

1）初始化SPI对应的GPIO引脚
	a. 使能GPIO分组时钟
		RCC_AHB1...
	b. 初始化GPIO为复用功能(NSS为推挽输出   SDO/SDI/SCK复用功能)
		GPIO_Init()
	c. 指定GPIO复用成何种功能
		GPIO_PinAFConfig

2）配置SPI控制器
	a. 使能SPI控制器时钟
		RCC_APBx...
	b. 初始化SPI控制器
		SPI_Init(SPI_TypeDef* SPIx, SPI_InitTypeDef* SPI_InitStruct)
		@SPIx:指定要配置的SPI控制器的编号
					SPI1~SPI6
		@SPI_InitStruct:指向SPI控制器初始化信息结构体

3）使能SPI
	SPI_Cmd(SPI_TypeDef* SPIx, FunctionalState NewState)

4）收发数据
	a. 读取数据：只有RXNE == 1时才能读取
		可以利用中断也可以利用轮询读取数据
	读取标志位：
		FlagStatus SPI_I2S_GetFlagStatus(SPI_TypeDef* SPIx, uint16_t SPI_I2S_FLAG)
		利用轮询读取数据：
		while(SPI_I2S_GetFlagStatus(SPI1,SPI_I2S_FLAG_RXNE) != SET);
		return SPI_ReceiveData(SPI1);
	b. 发送数据，只能在TXE == 1时才能发送数据

void SPI1_Send_Byte(u8 ch)
{
	while(SPI_I2S_GetFlagStatus(SPI1,SPI_I2S_FLAG_TXE) != SET);
	SPI_SendData(SPI1,ch);
}

5、W25Q128
是一款SPI接口的Flash存储器芯片。

1）接口说明

	W25Q128			CPU
	  CS			PB14
	  SO			PB4
	  SI			PB5
	  CLK			PB3
	当CS管脚为高电平时，芯片处在不选择的状态
	当CS管脚为低电平时，芯片处于被选择的状

2）W25Q128内部存储结构

内部的存储地址是24bit，这个24bit的地址分为4部分：
		8bit          4bit 		   4bit       8bit
block number  sector number page number byte number
W25Q128 共有  256  block(块)    一共是65536个字节
		每块 = 16  sector(扇区) 一扇4096个字节(4K)
		每扇 = 16  page(页)     一页256个字节
		每页 = 256 byte(字节)

所以W25Q128存储器容量大小为 = 256 * 16 * 16 * 256 = 2 ^ 24 = 16M

反推得知：
	假设某个字节的地址为x,则该字节位于：
			(x >> 16) & 0xFF 块号
			(x >> 12) & 0xF	 扇号
			(x >> 8)  & 0xF  页码
			x & 0xFF 		 字地址

如果要往W25Q128中写入数据的话，需要分为两个步骤：

a.	Erase 擦除
	以块 或者 半块 或者 扇区 或者 整个芯片为单位，清除数据

b.	Program写入
	W25Q128芯片所有的操作，全部都是通过指令来进行的。
	通过SPI总线CPU向W25Q128发送指令即可控制。

3）W25Q128的指令
W25Q128BV 共有 34 个基本指令。指令都是以 /CS 下降沿开始的。

-->表示发送指令前，必须先将对应的片选引脚输出
低电平，也就是将MCU的PB14拉低之后才能发送指令。

第一个传输的字节是指令码。
-->指令其实就是一个字节的十六进制数。

在DI上传输的数据是在时钟的上升沿被锁存的。
-->MCU发给W25Q128的数据(指令)，必须在时钟的上升沿被锁存，也就是说
W25Q128是在时钟的上升沿去采样。CPU发送数据给W25Q128是下降沿的时候发送。
这句话决定了CPHA和CPOL该如何配置：
		SPI选择模式0(0,0) or 模式3(1,1)

MSB首先被传输。
-->高位先发 LSBFIRST-->0

指令是以 /CS 上升沿结束的。
-->MCU将PB14拉高则指令发送完成

所有的读指令可以在任何时钟周期结束。但是，所
有的擦写指令必须在 /CS 拉高之后还有一个 8 位
的时钟间隔，否则前面的擦写指令将被忽略。
-->发送擦写指令后，必须再过8个SPI时钟周期才能发送下一条指令。

3.1）读状态寄存器的指令(指令：0x05/0x35)

	读取状态寄存器1 SR1 -->0x05
	读取状态寄存器2 SR2 -->0x35

MCU向W25Q128发送读取状态寄存器的指令完成后，W25Q128回复一个字节的数据这一个字节的数据就是状态寄存器的值。

	SR1:
		SRP0 SEC TB BP2 BP1 BP0 WEL BUSY

	BUSY:为1表示W25Q128忙碌，为0表示空闲
		主机在发送指令之前，必须先判断从设备的状态是否忙碌
		BUSY == 0时，才能发送指令

	WEL：为1表示写使能，可以写入
		 为0表示写禁止，不能写入

	BP2 BP1 BP0：块保护(指定某些块只能读不能写)

	#define W25Q128_ENABLE  GPIO_ResetBits(GPIOB,GPIO_Pin_14)
	#define W25Q128_DISABLE GPIO_SetBits(GPIOB,GPIO_Pin_14)

	u8 Get_W25Q128_SR1(void)
	{
		//使能片选 PB14-->0
		W25Q128_ENABLE;

		Write_Bytes_To_W25Q128(0x05);		//发送读取SR1的指令

		u8 sta = SPI_ReceiveData(SPI1);

		//禁止片选 PB14-->1
		W25Q128_DISABLE;

		return sta;

		if(sta & 0x01 != 0)-->意味着W25Q128是忙碌的
	}

3.2）读取W25Q128的ID(指令：0x90)

u16 Read_W25Q128_ID(void)
{
	//使能片选 PB14-->0
	W25Q128_ENABLE;

	Write_Bytes_To_W25Q128(0x90);		//发送读取ID的指令
	Write_Bytes_To_W25Q128(0x00);
	Write_Bytes_To_W25Q128(0x00);
	Write_Bytes_To_W25Q128(0x00);

	u8 idh8 = SPI_ReceiveData(SPI1);	//制造商ID
	u8 idl8 = SPI_ReceiveData(SPI1);	//设备ID

	//禁止片选 PB14-->1
	W25Q128_DISABLE;

	return (idh8 << 8) | idl8;
}


//SPI初始化

//SPI1_Send_A_Byte

//SPI1_Recv_A_Byte

3.3）读取数据

3.4）写入数据

以页为单位进行写入。

Flash芯片在写入数据之前，一般要先擦除，所谓擦除就是将页内字节的值都变成0xFF

当然在擦除之前，要先进行写使能(指令：0x06)

W25Q128的擦除单位是：
	擦除单元		Sector(4K)		Half of Block(32K)  Block(64K)  Chip(整个芯片)
		  指令			  0x20				 0x52			  0xD8		  0xC7/0x60

写入的流程：
	a.	写使能
		在擦除/写入之前，先要写使能，才能修改Flash中的内容。

	b.	擦除
		在擦除/写入时，都需要时间，所以你在擦除/写入的时候要先判断W25Q128是否BUSY。

	c.	写入
		一般的，如果写入数据不够擦除空间，为了使空间其它存储单元的数据不变，一般
		是要将要擦除的空间的数据先读取出来保存到数组中，然后再将要写入的数据
		替换到数组对应的位置，最后将把替换后的数组写入到W25Q128中去。

		比如：
			写入0x2B到W25Q128的0x123456地址上去。

			地址为0x123456的存储单元处于地址为0x123000的扇区上。

写入操作的流程为：

		//先将整个扇区的数据读取出来
		Read_Bytes_From_W25Q128(0x123000,data,4096);

		//将要写入的数据替换到数组对应的位置上去
		data[0x456] = 0x2B;

		//在去擦除整个扇区
		W25Q128_Erase_Sector(0x123000);

		//等待擦除完毕

		//最后将data中的4096个字节重新写进去

		//等待写入完成

需要考虑两个问题：

	1.	写入的内容不足1个擦除空间
	2.	写入的内容超过1个擦除空间(此时就需要分多次写入)

/*
	SPI1_Init:对SPI1的初始化
		W25Q128			CPU
		  CS			PB14
		  SO			PB4
		  SI			PB5
		  CLK			PB3
	CS-->输出推挽
	SO/SI/CLK-->复用
*/
void SPI1_Init(void)
{
	//1.配置与SPI相关的GPIO
	//1.1 使能GPIO分组时钟
	RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOB,ENABLE);

	//1.2 初始化GPIO
	GPIO_InitTypeDef g;
	g.GPIO_Mode			= GPIO_Mode_OUT;		//输出推挽
	g.GPIO_OType		= GPIO_OType_PP;
	g.GPIO_Pin			= GPIO_Pin_14;
	g.GPIO_PuPd			= GPIO_PuPd_NOPULL;
	g.GPIO_Speed		= GPIO_Speed_50MHz;
	GPIO_Init(GPIOB,&g);

	g.GPIO_Mode			= GPIO_Mode_AF;			//复用模式
	g.GPIO_Pin			= GPIO_Pin_3 | GPIO_Pin_4 | GPIO_Pin_5;
	GPIO_Init(GPIOB,&g);

	//1.3 指定复用成什么功能
	GPIO_PinAFConfig(GPIOB,GPIO_PinSource3,GPIO_AF_SPI1);
	GPIO_PinAFConfig(GPIOB,GPIO_PinSource4,GPIO_AF_SPI1);
	GPIO_PinAFConfig(GPIOB,GPIO_PinSource5,GPIO_AF_SPI1);

	//2.配置SPI控制器
	//2.1 使能SPI1控制器时钟
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_SPI1,ENABLE);

	//2.2 初始化SPI控制器
	SPI_InitTypeDef s;
	s.SPI_BaudRatePrescaler	= SPI_BaudRatePrescaler_4;
	s.SPI_CPHA				= SPI_CPHA_1Edge;		//W25Q128只支持MODE0(0,0)orMODE3(1,1)
	s.SPI_CPOL				= SPI_CPOL_Low;
	s.SPI_CRCPolynomial		= 5;
	s.SPI_DataSize			= SPI_DataSize_8b;
	s.SPI_Direction			= SPI_Direction_2Lines_FullDuplex;	//全双工
	s.SPI_FirstBit			= SPI_FirstBit_MSB;		//W25Q128只支持高位先发
	s.SPI_Mode				= SPI_Mode_Master;		//主模式
	s.SPI_NSS				= SPI_NSS_Soft;			//NSS由软件控制
	SPI_Init(SPI1,&s);

	//3.使能SPI
	SPI_Cmd(SPI1,ENABLE);
}

/*
	SPI1_Send_A_Byte:往SPI1总线上发送一个字节的数据
		@data : 为要发送的数据(1个字节)
*/
void SPI1_Send_A_Byte(u8 data)
{
	//等待发送数据寄存器为空
	while(SPI_I2S_GetFlagStatus(SPI1,SPI_I2S_FLAG_TXE) != SET);
	SPI_SendData(SPI1,data);

	/*
		当MCU没有向SPI总线上发送数据的时候，总线是空闲的(没有时钟信号)
		当MCU向SPI上发送数据的时候，MCU开始向SCK线上产生时钟
		SPI开始工作，因为SPI是全双工模式，所以MCU在将data通过MOSI引脚发送
		出去的同时，也通过MISO引脚接收到了一个字节的数据(这个数据是无效的dummy)
		意思就是即使W25Q128没有主动通过MISO向MCU发送数据，但是MCU上的SPI
		控制器任然会自动的从MISO上接收数据，所以应该要对无效数据进行处理
	*/
	while(SPI_GetFlagStatus(SPI1,SPI_FLAG_RXNE) != SET);
	u8 c = SPI_ReceiveData(SPI1);
}

/*
	SPI1_Recv_A_Byte:通过SPI1接收一个字节的数据
		@返回值 : 将接收到的数据进行返回
*/
u8 SPI1_Recv_A_Byte(void)
{
	/*
		为啥先发送一个字节之后才能去接收数据呢？
		因为当MCU没有向SPI总线上发送数据的时候，总线是空闲的(没有时钟信号)
		当MCU作为主设备，SPI控制器只有在MCU主动发送数据的时候才会往SCK线上
		产生时钟，而MCU被动的从W25Q128上接收数据的时候，并不会产生时钟信号
		所以为了能够收到从设备的数据，必须先发送一个无效数据
		主要就是为了在SCK上产生时钟，便于接收数据
	*/
	while(SPI_I2S_GetFlagStatus(SPI1,SPI_I2S_FLAG_TXE) != SET);
	SPI_SendData(SPI1,0xFF);


	while(SPI_I2S_GetFlagStatus(SPI1,SPI_I2S_FLAG_RXNE) != SET);
	return SPI_ReceiveData(SPI1);
}

/*
	Get_W25Q128_SR1:用来获取W25Q128的状态寄存器1的值
*/
u8 Get_W25Q128_SR1(void)
{
	//使能片选 PB14-->0
	W25Q128_ENABLE;

	SPI1_Send_A_Byte(0x05);		//发送读取SR1的指令

	u8 sta = SPI1_Recv_A_Byte();

	//printf("%d\r\n",sta);
	//禁止片选 PB14-->1
	W25Q128_DISABLE;

	return sta;

	//if(sta & 0x01 != 0)-->意味着W25Q128是忙碌的
}

/*
	Read_W25Q128_ID:获取W25Q128的16bit的厂商ID和设备ID
*/
u16 Read_W25Q128_ID(void)
{
	//使能片选 PB14-->0
	W25Q128_ENABLE;

	SPI1_Send_A_Byte(0x90);				//发送读取ID的指令
	SPI1_Send_A_Byte(0x00);
	SPI1_Send_A_Byte(0x00);
	SPI1_Send_A_Byte(0x00);

	u8 idh8 = SPI1_Recv_A_Byte();		//制造商ID
	u8 idl8 = SPI1_Recv_A_Byte();		//设备ID

	//禁止片选 PB14-->1
	W25Q128_DISABLE;

	printf("0x%x 0x%x\r\n",idh8,idl8);

	return (idh8 << 8) | idl8;
}

/*
	Read_Bytes_From_W25Q128:通过SPI1总线从W25Q128中连续的读取数据
		@addr	: 表示从W25Q128的哪个存储单元开始读取数据
		@data	: 指向的空间用来保存读取出来的数据
		@count	: 表示要读取的数据的个数
		@返回值	: 返回真正读取的字节数
*/
u32 Read_Bytes_From_W25Q128(u32 addr,u8 *data,u32 count)
{
	/*
		读数据指令允许从存储器读一个字节和连续多个字节。该指令是以/CS 拉低开始，
		然后通 DI 在时钟的上升沿来传输指令代码（03H）和 24 位地址。当芯片接受完地址位后，
		相应地址处的值将会，在时钟的下降沿，以高位在前低位在后的方式，在 D0 上传输。
		如果连续的读多个字节的话，地址是自动加 1 的。这意味着可以一次读出整个芯片。该
		指令也是以/CS 拉高来结束的。
	*/
	//使能片选 PB14-->0
	W25Q128_ENABLE;

	SPI1_Send_A_Byte(0x03);						//发送读指令
	SPI1_Send_A_Byte((addr >> 16) & 0xFF);
	SPI1_Send_A_Byte((addr >> 8) & 0xFF);
	SPI1_Send_A_Byte((addr >> 0) & 0xFF);

	int i;
	for(i = 0;i < count;i++)
	{
		data[i] = SPI1_Recv_A_Byte();
	}

	//禁止片选 PB14-->1
	W25Q128_DISABLE;

	return i;
}

/*
	W25Q128_Write_Enable:W25Q128的写使能
*/
static void W25Q128_Write_Enable(void)
{
	//使能片选 PB14-->0
	W25Q128_ENABLE;

	SPI1_Send_A_Byte(0x06);						//发送写使能指令

	//禁止片选 PB14-->1
	W25Q128_DISABLE;
}

/*
	Wait_W25Q128_Is_Not_Busy:等待W25Q128不繁忙
*/
static void Wait_W25Q128_Is_Not_Busy(void)
{
	while(Get_W25Q128_SR1() & 0x01 != 0);
}

/*
	W25Q128_Erase_Sector:擦除指定的扇区(将扇区中的所有的存储单元的值变成0xFF)
		@addr	: 要擦除的扇区的首地址
*/
static void W25Q128_Erase_Sector(u32 addr)
{
	W25Q128_Write_Enable();		//写使能

	Wait_W25Q128_Is_Not_Busy();	//等待W25Q128不繁忙

	W25Q128_ENABLE;				//使能片选 PB14-->0

	SPI1_Send_A_Byte(0x20);		//发送扇区擦写指令

	SPI1_Send_A_Byte((addr >> 16) & 0xFF);	//A23-A16
	SPI1_Send_A_Byte((addr >> 8) & 0xFF);	//A15-A8
	SPI1_Send_A_Byte((addr >> 0) & 0xFF);	//A7-A0

	W25Q128_DISABLE;			//禁止片选 PB14-->1

	Wait_W25Q128_Is_Not_Busy();	//等待W25Q128擦写完成
}

/*
	W25Q128_Page_Program:对W25Q128进行页写
		@addr	: 进行页写的页的首地址
		@data	: 要写进去的数据
		@count	: 需要写进去的字节的个数
*/
void W25Q128_Page_Program(u32 addr,u8 *data,int count)
{
	//计算count的合法性
	//当前页最多还能写入max_bytes个字节
	int max_bytes = 256 - (addr & 0xFF);
	count = (count > max_bytes) ? max_bytes : count;

	W25Q128_Write_Enable();		//写使能

	Wait_W25Q128_Is_Not_Busy();	//等待W25Q128不繁忙

	W25Q128_ENABLE;				//使能片选 PB14-->0

	SPI1_Send_A_Byte(0x02);		//发送页写指令

	SPI1_Send_A_Byte((addr >> 16) & 0xFF);	//A23-A16
	SPI1_Send_A_Byte((addr >> 8) & 0xFF);	//A15-A8
	SPI1_Send_A_Byte((addr >> 0) & 0xFF);	//A7-A0

	int i;
	for(i = 0;i < count;i++)
	{
		SPI1_Send_A_Byte(data[i]);
	}

	W25Q128_DISABLE;			//禁止片选 PB14-->1

	Wait_W25Q128_Is_Not_Busy();	//等待W25Q128页写完成
}

//用来临时保存扇区数据的缓冲区
u8 buffer[SECTOR_SIZE] = {0};

/*
	Write_Bytes_To_W25Q128:通过SPI1总线将数据连续写入到W25Q128中去
		@addr 	: 表示从W25Q128的哪个存储单元中开始写入数据
		@data	: 指向的空间中保存的就是要写入的数据
		@count 	: 表示要写入的字节数
		@返回值 : 成功写进去的字节数
*/
u32 Write_Bytes_To_W25Q128(u32 addr,u8 *data,u32 count)
{
	//判断count的合法性
	u32 max_bytes = (1 << 24) - addr;				//从addr开始能够写入的最大的字节数
	count = (count > max_bytes) ? max_bytes : count;//计算出实际能够读取到的字节数

	//计算出第一个扇区的地址
	u32 first_sector = addr & 0xFFF000;

	//计算出最后一个扇区的地址
	u32 last_sector = (addr + count) & 0xFFF000;

	//已经写入的字节数
	u32 bytes = 0;
	u32 sector_addr;
	//从第一个扇区遍历到最后一个扇区
	for(sector_addr = first_sector;sector_addr <= last_sector;sector_addr += SECTOR_SIZE)
	{
		//1.先将整个扇区的数据读取出来
		Read_Bytes_From_W25Q128(sector_addr,buffer,SECTOR_SIZE);

		//2.将要写入到W25Q128中的数据替换到数组的对应的位置上去
		//先将当前扇区要替换的字节数计算出来
		u32 modify_bytes = 4096 - (addr & 0xFFF);

		//然后计算出从data的哪个位置开始替换
		u32 offset = addr - sector_addr;	//addr & 0xFFF

		//替换工作
		int i;
		for(i = 0;i < modify_bytes && bytes < count;i++,bytes++)
		{
			//data ---> buffer
			buffer[offset + i] = data[bytes];
		}

		//当前扇区替换完后addr指向下一个扇区
		addr += modify_bytes;

		//3.擦除扇区
		W25Q128_Erase_Sector(sector_addr);

		u32 page_addr = sector_addr;
		//4.写入扇区
		for(i = 0;i < 16;i++)
		{
			//一次写入最多写入256个字节(一页)，所以需要分十六次
			W25Q128_Page_Program(page_addr,&buffer[256*i],256);

			page_addr += 256;
		}
	}

	return bytes;
}
