Type c  USB 3.0用作DP TX RX 四对引脚刚好可以用作DP0~DP4

USB 3.0 最大传输速率10G   用作DP  10x4 =40G

当前DP1.4 最大有效传输速率25.92Gbps,DP 2.0最大77.37Gbps

利用USB PD  DP_ALT MODE传输4K的速率是绰绰有余的

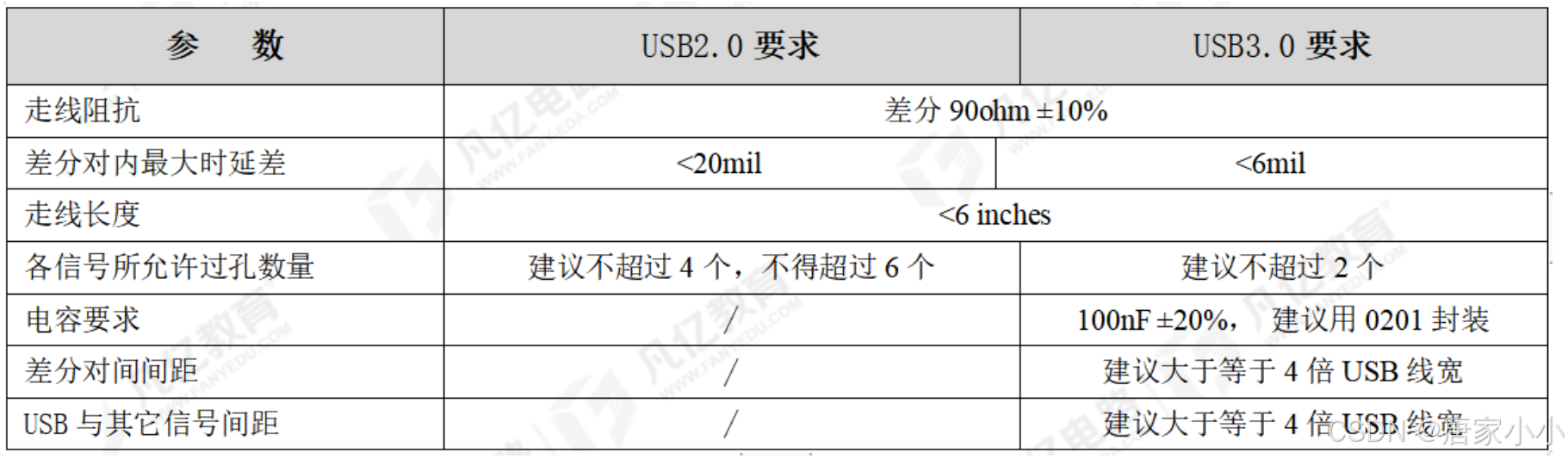

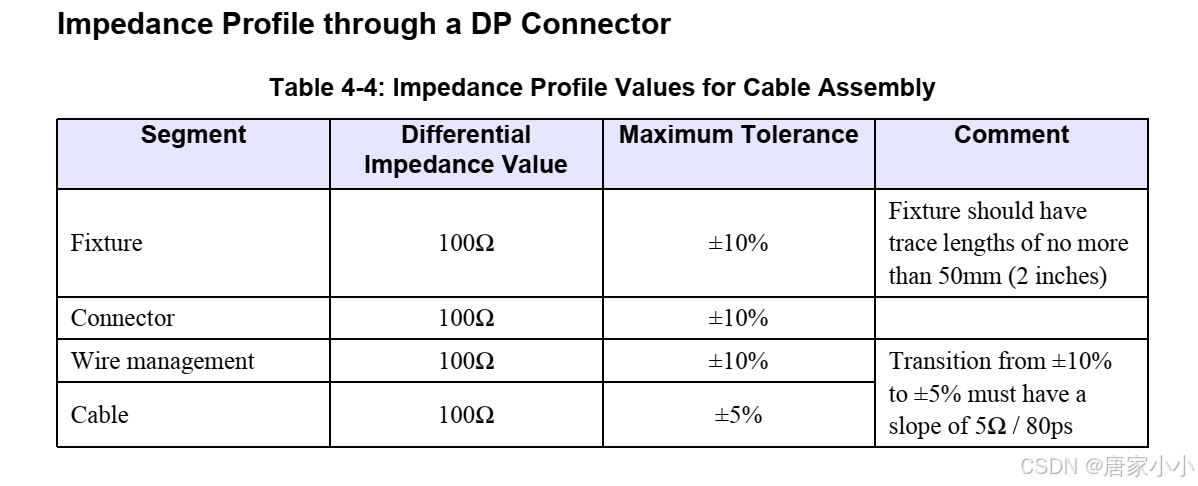

因为DP的阻抗是100R  USB 3.0是90R  如果USB 3.0的4LAN全部用作投屏  阻抗设置为100

如果2LAN 投屏  2LAN通信  阻抗设置为90R ,6对差分对之前线长误差10mi，差分对内误差6mil

走线长度<1800mil

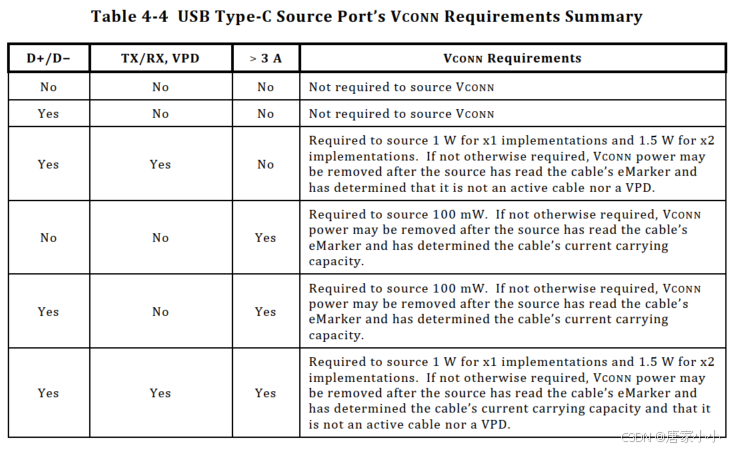

 CC的能力足部足够 需要判断当前的产品状态

如果是USB 3.0纯充电  CC有100mW的能力就足够了  如果是带通信或者投屏  CC需要满足1W以上 如果芯片没有这个输出能力  可以增加电源供电接口

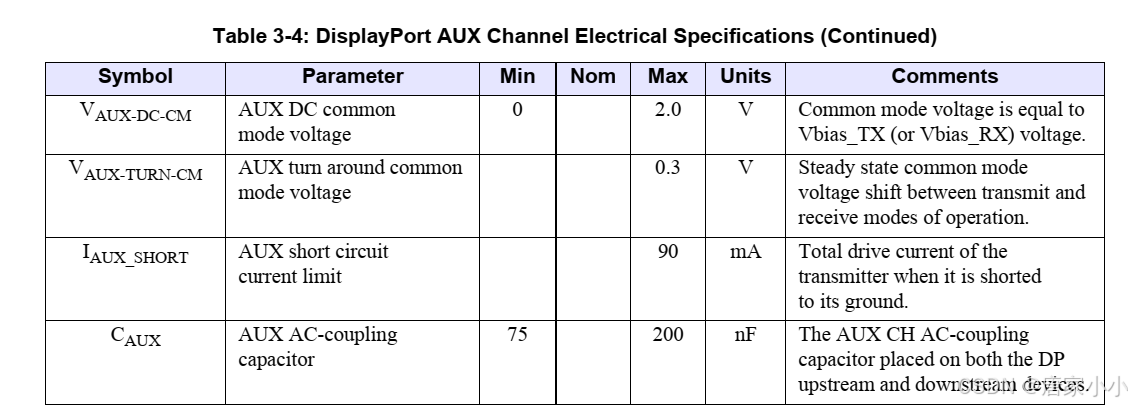

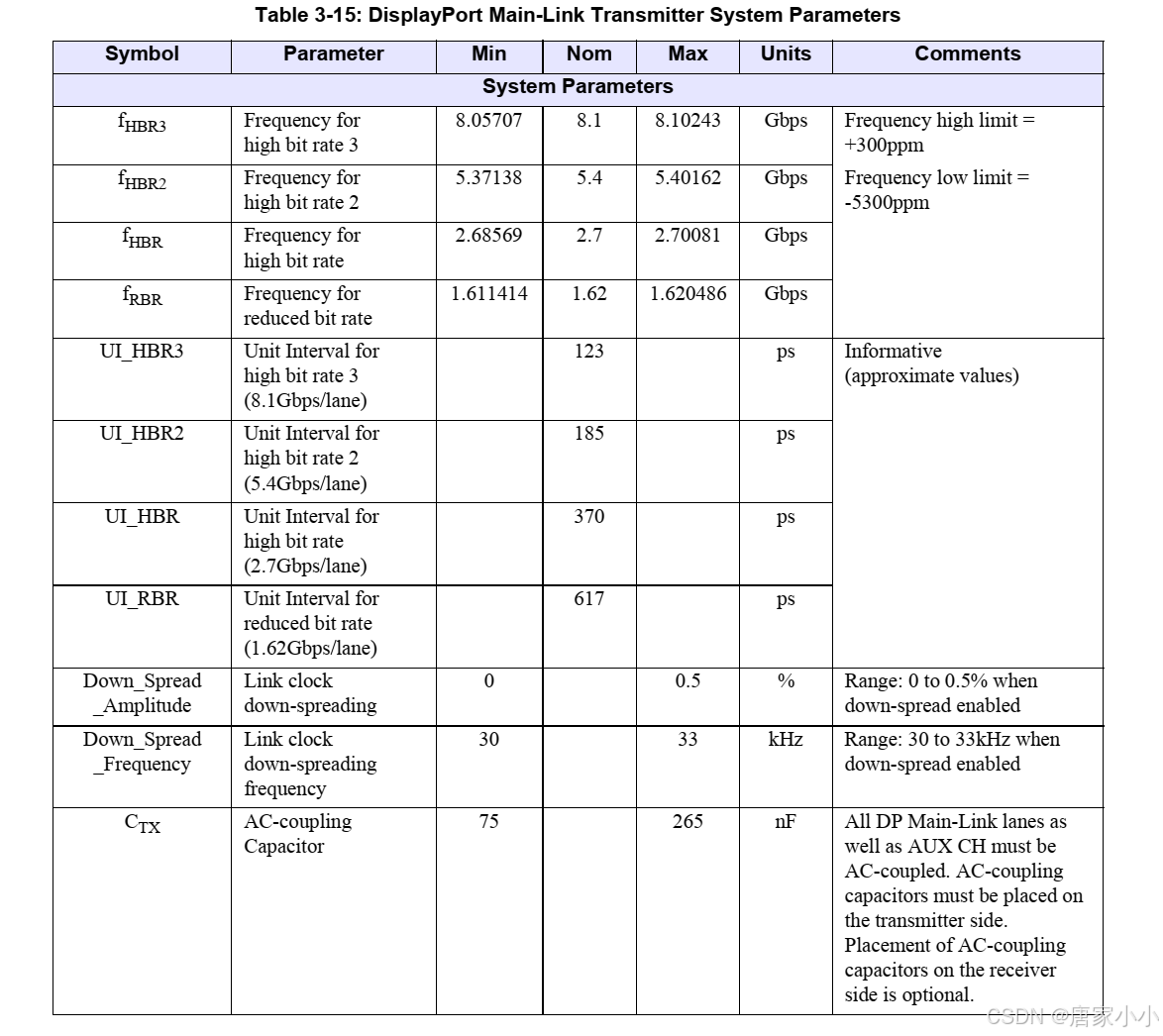

接口对应AC耦合电容
