🔥 内容介绍

简支梁和铰接铰接梁是土木工程中常见的结构构件，其动力特性，特别是振型和固有频率，对于结构的抗震设计和动力响应分析至关重要。准确计算这些参数是确保结构安全可靠的关键。本文将详细阐述如何利用有限元法计算简支梁和铰接铰接梁的振型和固有频率，并提供相应的Matlab代码实现。

一、理论基础

梁的振动问题可以利用振动微分方程进行描述。对于一根均匀的梁，其横向振动方程为：

EI ∂⁴y(x,t) / ∂x⁴ + ρA ∂²y(x,t) / ∂t² = 0

其中：

EI 为梁的弯曲刚度，E为弹性模量，I为截面惯性矩；
ρ 为材料密度；
A 为梁的截面积；
y(x,t) 为梁在位置x和时间t的挠度。

为了求解该方程，需要考虑边界条件。简支梁的边界条件为：在梁的两端，挠度y(x,t) = 0，弯矩EI ∂²y(x,t) / ∂x² = 0。铰接铰接梁的边界条件为：在梁的两端，挠度y(x,t) = 0，剪力EI ∂³y(x,t) / ∂x³ = 0。

通过分离变量法，可以将振动方程解为：

y(x,t) = Y(x)T(t)

代入振动方程，得到两个常微分方程：

EI Y''''(x) - ω²ρA Y(x) = 0

T''(t) + ω²T(t) = 0

其中，ω为角频率，与固有频率f的关系为 ω = 2πf。

第一个方程是关于空间坐标x的特征值问题，其解对应于梁的振型Y(x)，而ω²是特征值，与固有频率平方成正比。不同边界条件下，特征值和特征函数的解法不同，需要根据边界条件求解相应的微分方程。

二、有限元法求解

对于复杂的梁结构或非均匀梁，解析解难以获得，此时有限元法是一种有效的数值求解方法。有限元法将梁离散成若干单元，每个单元用有限个节点表示，通过单元刚度矩阵和质量矩阵组装成全局刚度矩阵和质量矩阵，最终得到一个特征值问题：

[K] {Φ} = ω²[M] {Φ}

其中：

[K] 为全局刚度矩阵；
[M] 为全局质量矩阵；
{Φ} 为振型向量；
ω² 为特征值，与固有频率平方成正比。

Matlab的eig函数可以有效地求解该特征值问题，得到梁的固有频率和振型。

三、Matlab代码实现

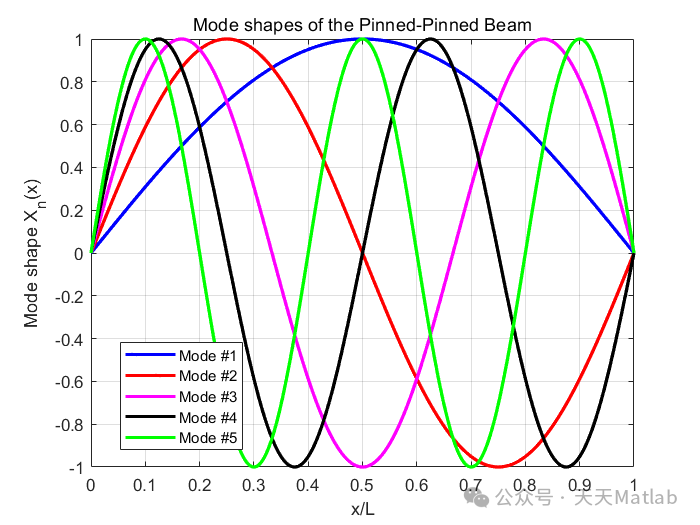

% 有限元分析 x = linspace(0,L,n+1); h = L/n; K = zeros(n+1); M = zeros(n+1); for i = 1:n Ke = E*I/h^3*[12 6*h -12 6*h; 6*h 4*h^2 -6*h 2*h^2; -12 -6*h 12 -6*h; 6*h 2*h^2 -6*h 4*h^2]; Me = rho*A*h/6*[2 1 1 2]; K(i:i+1,i:i+1) = K(i:i+1,i:i+1) + Ke; M(i:i+1,i:i+1) = M(i:i+1,i:i+1) + Me; end % 简支梁边界条件 K(1,:) = 0; K(:,1) = 0; K(1,1) = 1; K(end,:) = 0; K(:,end) = 0; K(end,end) = 1; M(1,:) = 0; M(:,1) = 0; M(end,:) = 0; M(:,end) = 0; [Phi,Omega2] = eig(K,M); omega = sqrt(diag(Omega2)); f = omega/(2*pi); % 绘制结果 figure; plot(x,Phi(:,1:3)); legend('Mode 1','Mode 2','Mode 3'); xlabel('x (m)'); ylabel('振型'); title('简支梁振型'); % 铰接铰接梁 (类似计算，仅需修改边界条件) % ...

上述代码仅为简支梁的示例，铰接铰接梁的计算需要修改边界条件矩阵K和M。需要注意的是，单元个数n的选择会影响计算精度，n越大精度越高，但计算量也越大。实际应用中需要根据精度要求选择合适的单元个数。

四、结论

本文详细介绍了利用有限元法计算简支梁和铰接铰接梁振型和固有频率的方法，并提供了相应的Matlab代码实现。该方法可以有效地解决各种梁结构的动力特性分析问题，为土木工程结构设计提供重要的理论依据。然而，实际工程中，梁的截面可能非均匀，材料特性也可能更为复杂，需要采用更高级的有限元软件和分析方法进行更精确的计算。同时，需要考虑其他因素，例如阻尼的影响，才能更全面地评估结构的动力响应。
