🔥 内容介绍

**摘要：**电力线通信(PLC)作为一种利用电力线进行数据传输的技术，因其基础设施的普及性而备受关注。然而，PLC信道环境复杂多变，尤其是在低压PLC网络中，脉冲噪声干扰严重。本文旨在研究一种基于极化码的NOMA-PLC信道编码系统，重点关注Class A噪声对系统性能的影响。该系统结合极化码优异的纠错能力、NOMA技术的频谱效率优势以及OFDM调制技术的抗多径衰落特性，旨在实现高可靠性、高效率的PLC通信。本文将详细分析系统各模块的设计，包括极化码的编译码方法、NOMA功率分配策略、预编码技术、OFDM调制解调、以及Class A噪声建模和干扰抑制。并通过仿真实验评估系统在Class A噪声环境下的性能，为未来PLC系统的优化提供理论参考。

**关键词：**电力线通信，极化码，非正交多址接入，OFDM，Class A噪声，信道编码，功率分配，预编码

1. 引言

电力线通信(PLC)技术作为一种无需额外布线即可进行数据传输的解决方案，在智能电网、智能家居、工业自动化等领域展现出巨大的应用潜力。然而，PLC信道环境复杂，面临着多种挑战，包括多径衰落、阻抗失配、以及各种噪声干扰。其中，低压PLC网络受到的噪声干扰尤为严重，这些噪声主要包括背景噪声、窄带干扰和脉冲噪声。脉冲噪声往往具有高振幅、短持续时间的特点，严重影响PLC系统的可靠性和性能。

近年来，非正交多址接入(NOMA)技术因其能够提升频谱效率、增加系统容量而受到广泛关注。NOMA技术允许不同用户在相同的时频资源上进行传输，通过功率分配和串行干扰消除(SIC)技术实现用户分离。将NOMA技术应用于PLC系统，可以有效地提高频谱利用率。

另一方面，信道编码技术在提高通信系统可靠性方面发挥着关键作用。极化码作为一种新兴的信道编码技术，在理论上被证明能够达到信道容量，并具有较低的编译码复杂度。因此，将极化码应用于PLC系统中，可以有效地抵抗信道噪声干扰，提高通信系统的可靠性。

本文旨在研究一种基于极化码的NOMA-PLC信道编码系统，重点关注Class A噪声对系统性能的影响。该系统结合极化码优异的纠错能力、NOMA技术的频谱效率优势以及OFDM调制技术的抗多径衰落特性，旨在实现高可靠性、高效率的PLC通信。

2. 系统模型

本文提出的极化NOMA-PLC信道编码系统模型如图1所示：

[在此插入一个系统框图，框图应清晰标明以下模块：数据源（用户1和用户2）, 极化编码器（用户1和用户2）, NOMA功率分配, 预编码, OFDM调制, 信道添加ClassA噪声, OFDM解调, NOMA解码, 极化解码器（用户1和用户2）, 数据接收端（用户1和用户2）]

该系统主要由以下模块组成：

• 数据源:

   用户1和用户2产生需要传输的数据信息。

• 极化编码器:

   对用户1和用户2的数据信息分别进行极化编码，以提高传输可靠性。

• NOMA功率分配:

   根据一定的策略，为用户1和用户2分配不同的功率，实现非正交多址接入。

• 预编码:

   对分配功率后的信号进行预编码，进一步优化信号传输，抑制干扰。

• OFDM调制:

   利用正交频分复用(OFDM)技术，将信号调制到多个子载波上进行传输，以抵抗多径衰落的影响。

• 信道:

   模拟实际的PLC信道环境，其中加入Class A噪声。

• OFDM解调:

   对接收到的信号进行OFDM解调，恢复频域信号。

• NOMA解码:

   利用串行干扰消除(SIC)技术，对接收到的信号进行NOMA解码，分离出用户1和用户2的信号。

• 极化解码器:

   对解码后的用户1和用户2的信号进行极化解码，恢复原始数据信息。

• 数据接收端:

   接收并处理用户1和用户2的原始数据信息。

3. 关键模块设计

3.1 极化码编译码

极化码的编码过程基于信道极化现象，将原始信道分割成一组容量差异极大的子信道。选择容量高的子信道传输信息比特，容量低的子信道传输冻结比特（通常为0）。编码过程可以通过递归的方式实现。

设编码长度为N=2ⁿ，信息位长度为K，冻结位长度为N-K。编码过程可以使用如下公式表示：

x = uF

其中，x为编码后的码字，u为原始信息比特和冻结比特的组合，F为N×N的生成矩阵，可以用克罗内克积表示：

F = F₂^⊗n

其中，F₂ = [1 0; 1 1] 为基本生成矩阵，⊗表示克罗内克积。

极化码的译码算法主要有连续消除(SC)译码和置信传播(BP)译码。SC译码算法复杂度较低，但性能相对较差。BP译码算法性能较好，但复杂度较高。本文将重点研究基于SC译码算法的实现。

3.2 NOMA功率分配

在NOMA系统中，功率分配是影响系统性能的关键因素。不同的功率分配策略会导致不同的用户性能。常用的功率分配策略包括固定功率分配和动态功率分配。

• 固定功率分配:

   为每个用户分配固定的功率比例。通常，分配给信道条件较差的用户的功率较高，分配给信道条件较好的用户的功率较低。

• 动态功率分配:

   根据信道条件的变化，动态调整每个用户的功率分配比例。这种方法可以更好地适应信道变化，提高系统性能，但实现复杂度较高。

本文将研究基于用户信道条件的固定功率分配策略，旨在简化系统设计的同时，保证一定的性能。

3.3 预编码技术

预编码技术在发射端对信号进行预处理，可以有效地抑制干扰，提高系统性能。常用的预编码技术包括信道反转(CSI)预编码、迫零(ZF)预编码和最小均方误差(MMSE)预编码。

• 信道反转预编码:

   根据信道信息，对信号进行反转，抵消信道对信号的影响。

• 迫零预编码:

   设计预编码矩阵，使得接收端的干扰为零。

• 最小均方误差预编码:

   设计预编码矩阵，使得接收端的均方误差最小。

本文将研究基于迫零(ZF)预编码技术的实现，因为它在抑制用户间干扰方面表现良好，并且复杂度相对较低。

3.4 OFDM调制解调

正交频分复用(OFDM)技术是一种将高速数据流分解成多个低速子数据流，并在多个正交的子载波上进行传输的调制技术。OFDM技术具有抗多径衰落、频谱利用率高等优点，适用于复杂的PLC信道环境。

OFDM调制过程主要包括串并转换、IFFT变换、添加循环前缀(CP)等步骤。OFDM解调过程主要包括去除循环前缀、FFT变换、并串转换等步骤。

3.5 Class A噪声建模与抑制

PLC信道中的脉冲噪声通常可以用Class A噪声模型进行描述。Class A噪声是一种统计噪声模型，其概率密度函数可以表示为：

p(n) = ∑^∞_m=0 P(m) / (√(2πσ²_m)) * exp(-n² / (2σ²_m))

其中，P(m)表示泊松分布，σ²_m表示噪声的功率，可以通过参数A（脉冲指数）和 Γ（高斯噪声功率与脉冲噪声功率之比）来控制。

针对Class A噪声，可以采用多种干扰抑制技术，例如：

• 限幅器:

   限制信号的幅度，抑制幅度过大的脉冲噪声。

• 非线性滤波器:

   利用非线性滤波技术，滤除脉冲噪声。

• 基于统计模型的噪声估计和消除:

   利用Class A噪声的统计模型，估计噪声参数，并进行噪声消除。

本文将研究基于限幅器的简单有效的脉冲噪声抑制方法。

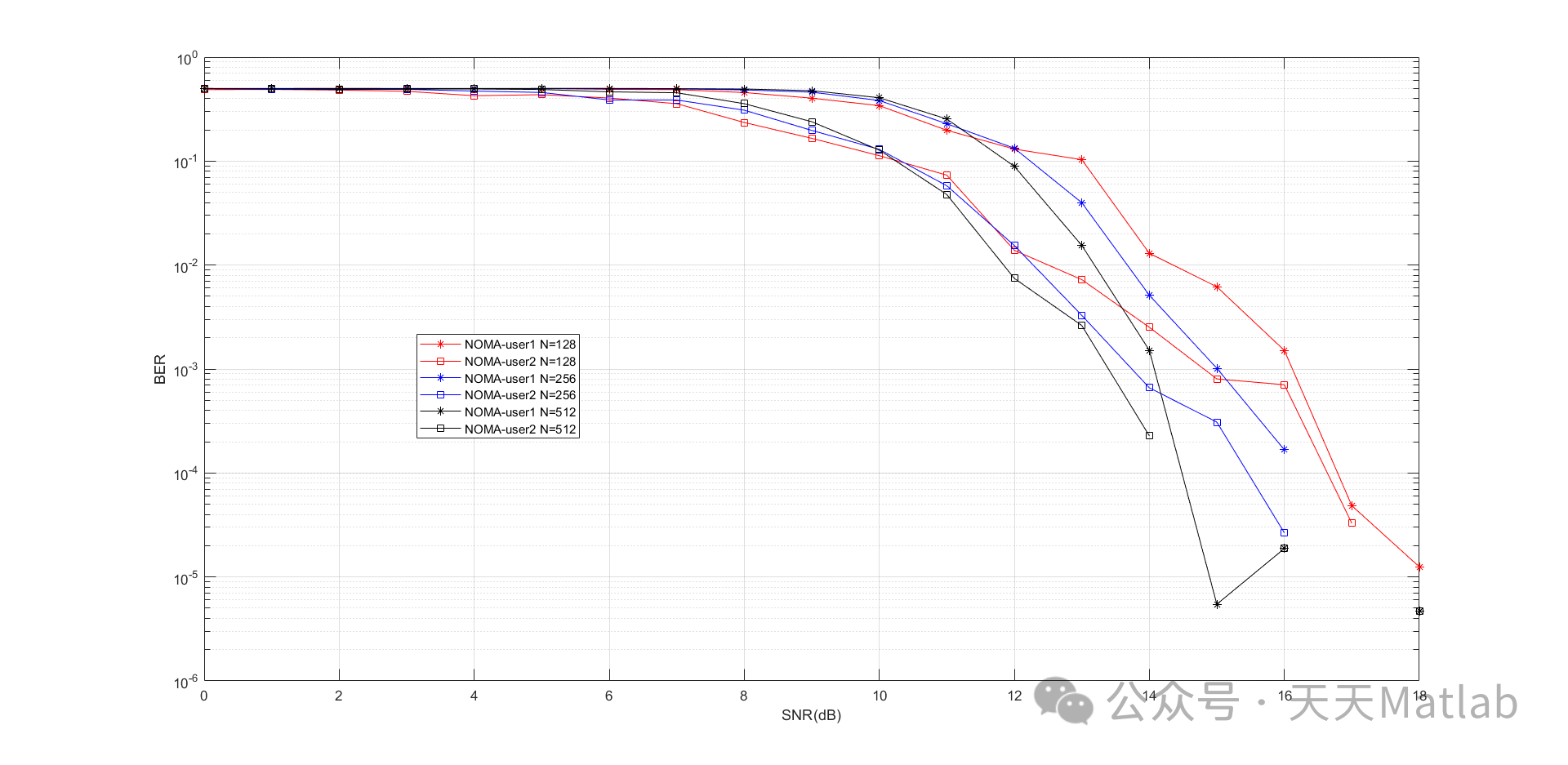

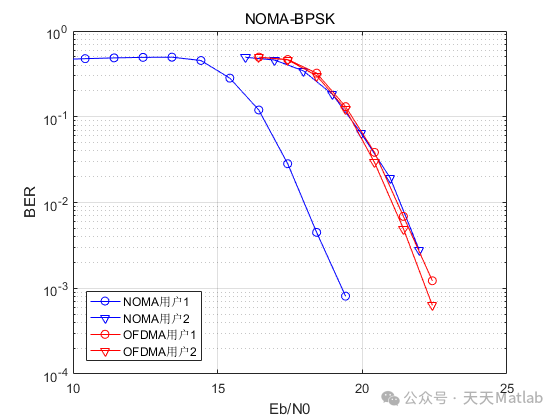

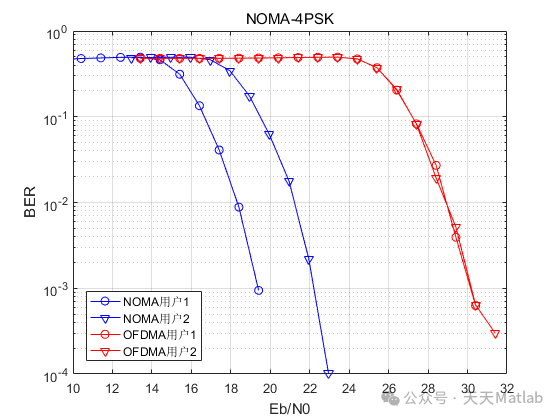

⛳️ 运行结果
