手机创新技术中的TRIZ创新逻辑

1. 苹果手机中的创新原理

这是今年刚刚发布的iPhone 16 Pro/Pro Max，这个系列的升级在普通用户感知到的似乎只有那个新增加的相机控制按钮，这个号称是“战未来”的按钮是否是通向AI世界的入口，在苹果画的大饼正式上桌之前，我们不得而知，仅从目前相机控制的实际体验上来讲，操作繁琐，颇有画蛇添足的感觉，可能真正有用的只有用来快速启动相机抓拍了。

图1：iPhone 16系列及其新增相机控制按钮[1]

然而这个入门售价8999的pro机型如果剖开来看，内部结构上的优化以及工艺上的优化依然体现出了苹果的内功。从12系列开始，在整体体积受限的情况下，摄像模组不断增大，电池容量也不断增大，甚至振动模块、收音、扬声模组（图3）也在不断升级（升级意味着体积、面积的增大），在所有模块都增大的情况下，对应减少的体积基本都来源于对双层主板的不断优化，到16系列双层主板的正反两面已经被全部都利用了起来（图5），从原来只有一面的单一主板，到双层单面，再到双层三面，再到现在的双层四面，这点体积真的被开发利用到了极致。而这种设计的启发与TRIZ理论40个发明原理当中第17号创新原理：维数变化原理，所描述的完全一致：将物体用多层布置代替单层布置。

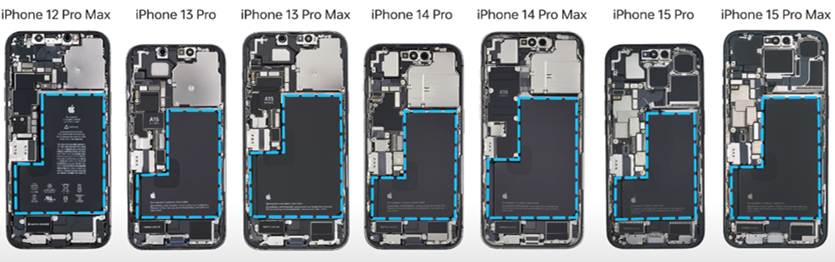

图2：12-16系列背面示意图[3]

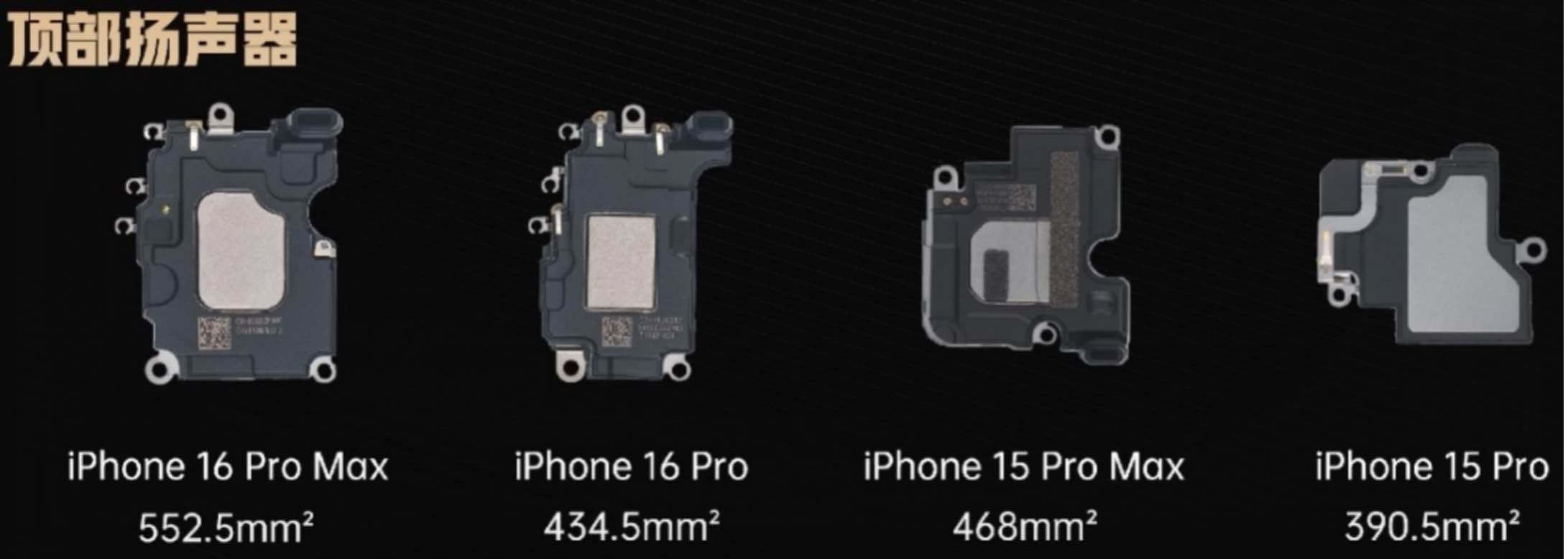

图3：相对上代增大的扬声器模组[3]

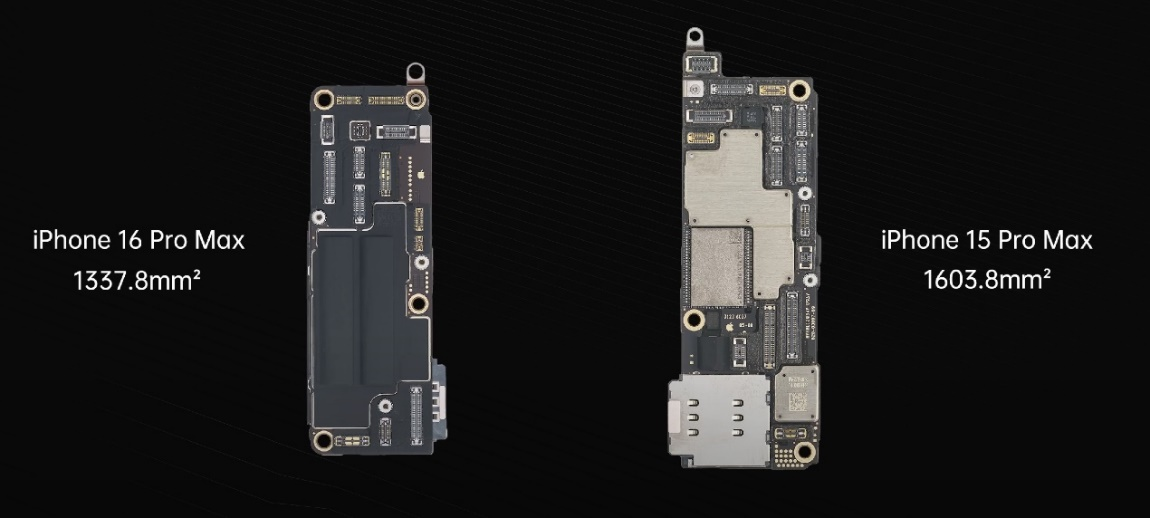

图4：主板投影面积对比[3]

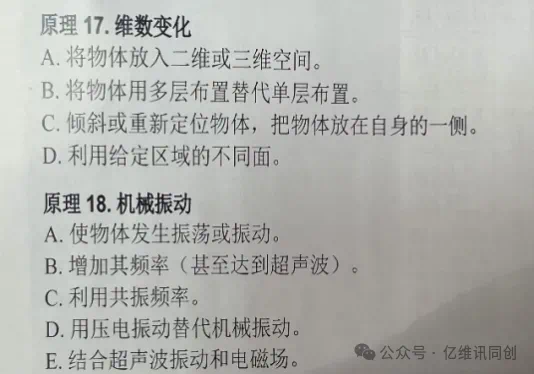

图5：发明原理及释义[6]

其中还有各组件排线布局方式，以及电池保证安全大前提下的扩容等等小的升级，如果不是真的把手机拆解开来，很难从体验上体会出其中的差别，然而这些确实是实实在在的进步。苹果不是那个追求颠覆式创新的苹果了，但是依然是能做出最完整产品的苹果。



2. 国产手机利用裁剪减小手机屏幕黑边

所有的国产手机所面临的对手之中，除了这些国内友商，都无法绕开苹果，想要在这个市场上占有一席之地，必须把苹果作为标杆，直到追上它，并且超过它才有可能。紧随其后的vivo、OPPO、小米在苹果之后马上推出自己的2024年年度旗舰，以OPPO Find X8为例我们看看国产手机做了哪些超越苹果的技术探索，哪些技术X真正实现了更加有效的创新，又有哪些技术的使用和TRIZ理论解题有异曲同工之妙。



OPPO Find X8是OPPO公司2024年最新发布的手机，其对标苹果Pro系列，入门价格只要4199，几乎只有苹果的一半，然而它同样在6.59英寸的机身内增加了潜望长焦镜头，把比苹果更大5630mAh的电池塞了进去，它的黑边和苹果一样窄。这些不是那么黑科技的科技，却同样也是国产手机在内功上的精进。那么OPPO以及类似的国产手机厂商是怎么解决黑边问题的呢？

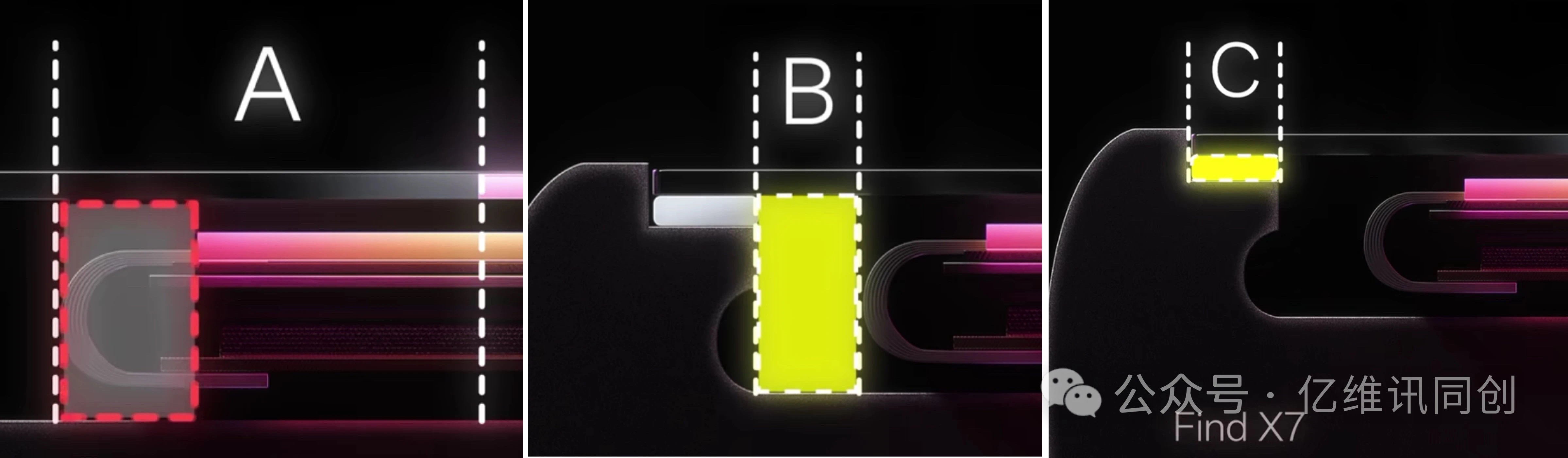

首先看下为什么OLED屏幕把黑边做窄为什么这么难，黑边指的是屏幕发光区域边缘距离边框内侧的距离，它主要由3部分构成，分别是A区域：走线区域（像素点驱动电路）和弯折区域（屏幕封装），B区域：预留防撞区域（防止跌落损坏，必须保留）， C区域：固定屏幕的点胶区域。简单总结三个区域的功能分别是布线、保证可靠性、固定。

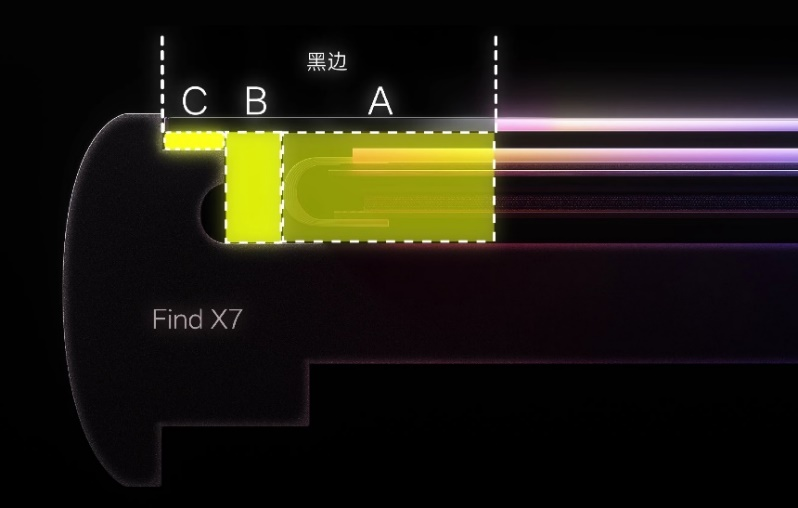

图6：黑边原理示意图[2]

常规思路当然是不断缩小每个区域的面积，然而此次oppo选用更加激进的裁剪思路，直接去除区域C，将固定功能转移到B区域，使B区域既要保证可能性同时又能固定屏幕，那么又如何实现裁剪，oppo给出的答案就是最新的封装固化+泡棉胶的封装工艺，这样黑边由原来的1.94mm进一步缩窄到1.45mm。



最新发布的小米15系列将边框黑边宽度进一步缩小了1.38mm[5]，应该是在B区域做了更加激进的使排线靠近边框的方案，肯定也是满足可靠性要求的。看到这里，大家是否察觉到这不正是TRIZ中的裁剪吗？去除技术系统内的组件，但是保留其有用功能，从而实现对技术系统的优化。通过裁剪缩小黑边，通过将B区域多功能替代C区域的功能实现裁剪。

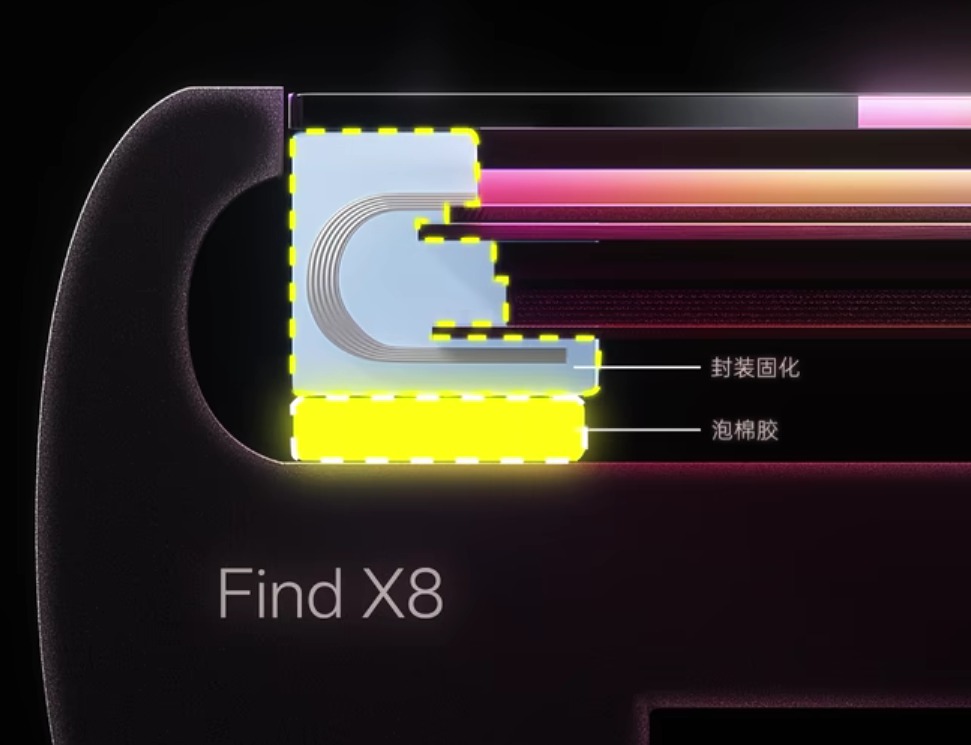

图7：缓冲、固定一体的全新封装工艺[2]

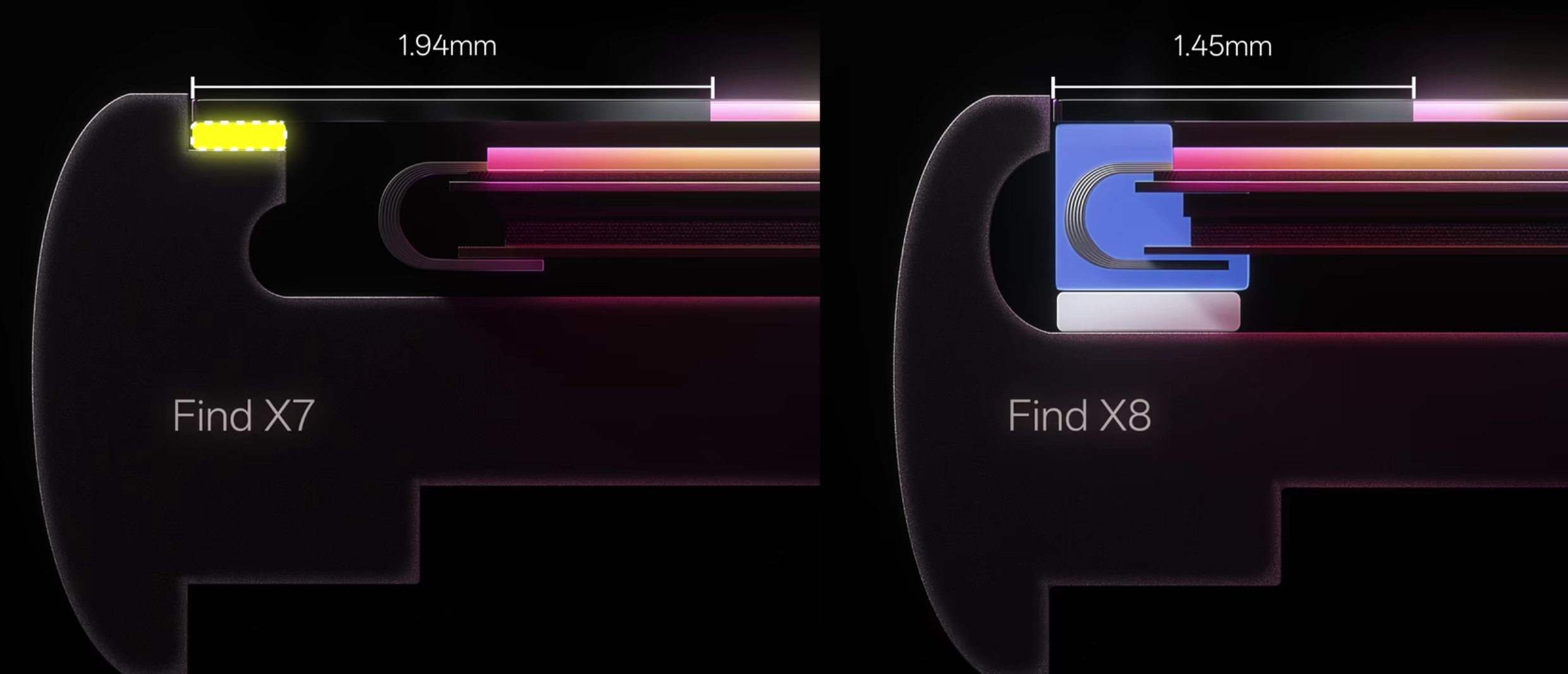

图8：OPPO黑边缩窄对比[2]

这些感知不明显的提升修炼的都是内功，它们往往并不能转化为对消费者最直接的吸引，而且这些技术的更新往往因为新工艺的导入增加成本、增加时间，苹果以2倍的售价、千万的销量去销售手机，这些成本是可以接受的，而国产手机导入这些技术往往意味着利润进一步的压缩。然而这些又是不得不去做的，不然拿什么和苹果竞争呢，这是真正的不屈的意志与敢于挑战的勇气，依然值得我们向追求极致的工程师和国产手机厂商们致敬，他们选择了一条更加艰难但又正确的创新之路。



参考文献：

[1]https://www.apple.com.cn/iphone-16-pro/

[2]https://www.bilibili.com/video/BV1Jj15YtEru/?spm_id_from=333.337.search-card.all.click&vd_source=e30f940202f8e3f20d80cb8bb7d14b59

[3]https://www.bilibili.com/video/BV1QJtSenEHL/?spm_id_from=333.999.0.0

[4]（俄罗斯）谢尔盖·伊克万科.TRIZ的艺术，发明问题解决理论[M].秦皇岛：燕山大学出版社，2020.7.
