《教程》使用STLINK烧录STM32程序

STM32单片机烧录程序一般需要烧录器,下面介绍如何使用STLINK烧录STM32单片机程序。

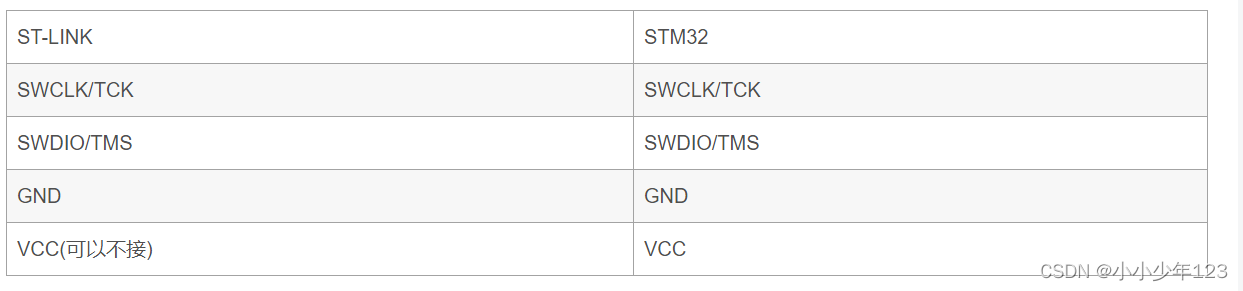

1.首先将STLINK与单片机的烧录接口连接好,连接线序如下:
  2.然后需要安装STLINK烧录软件,本文采用的是STM32 ST-LINK Utility v4.6.0(获取烧录软件见本文结尾);解压安装包后,点击setup.exe,按照默认安装方法安装即可。如下:

3.安装完后,打开烧录软件,如图:

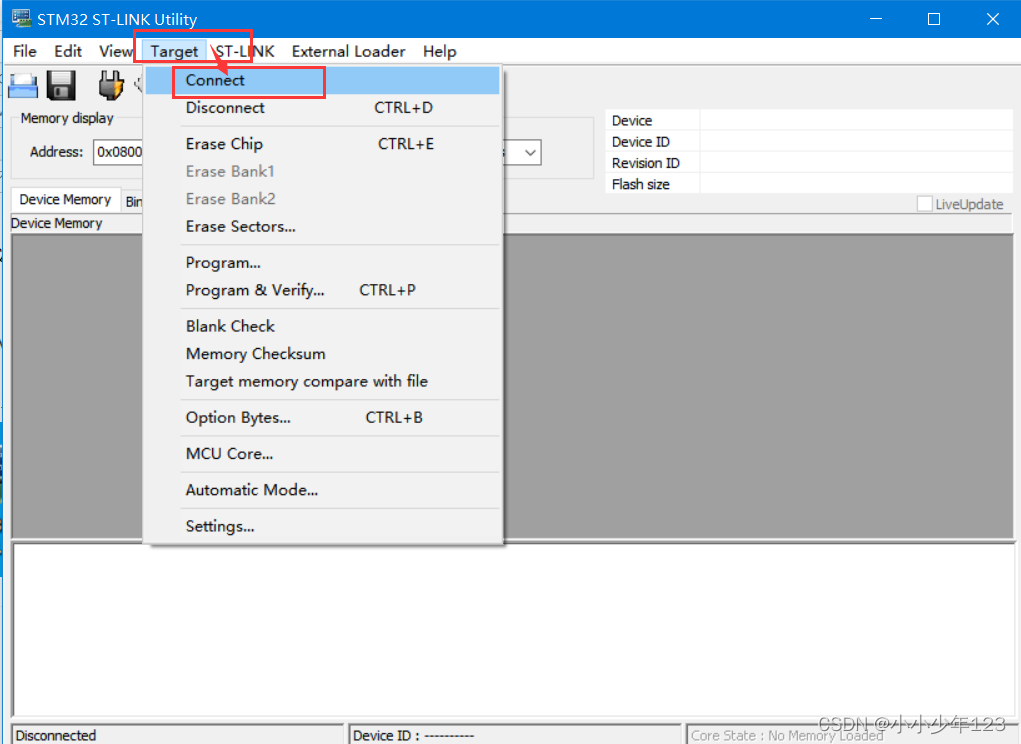

 4.点击软件的Target按钮,然后点击connect,如图:

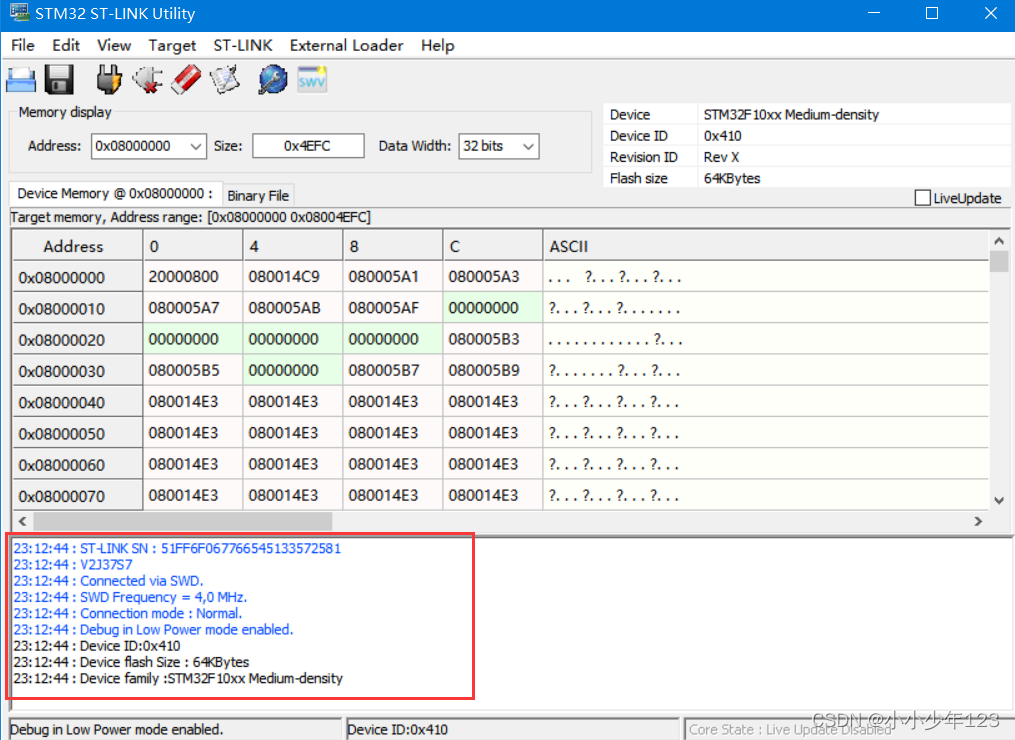

 5.如果连接成功,信息框会显示连接成功,如图:

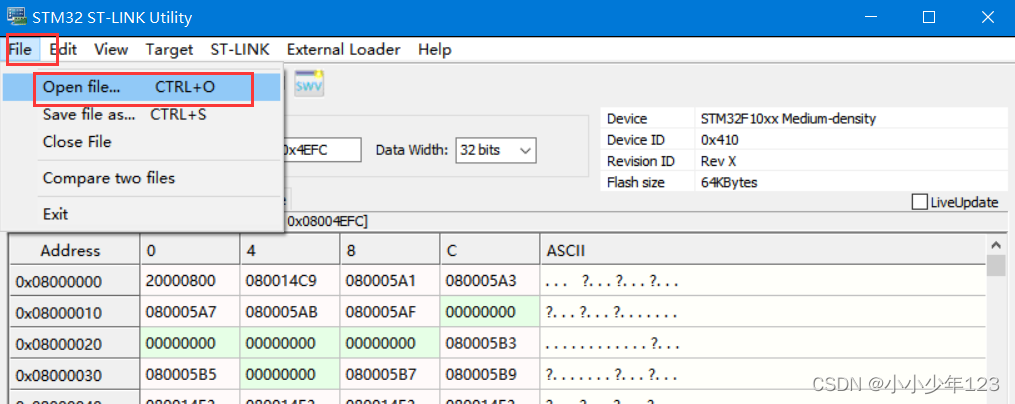

6.连接完成后,打开“File”,点击所要烧录的固件,如图:

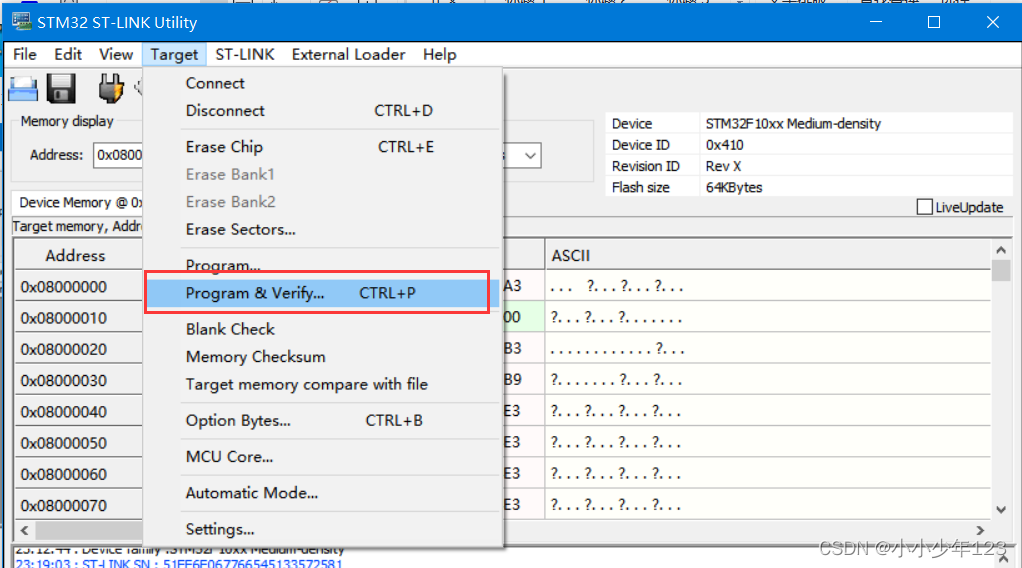

 7.选定好烧录固件,选择“Target”,点击“Program&verify”,完成烧录:

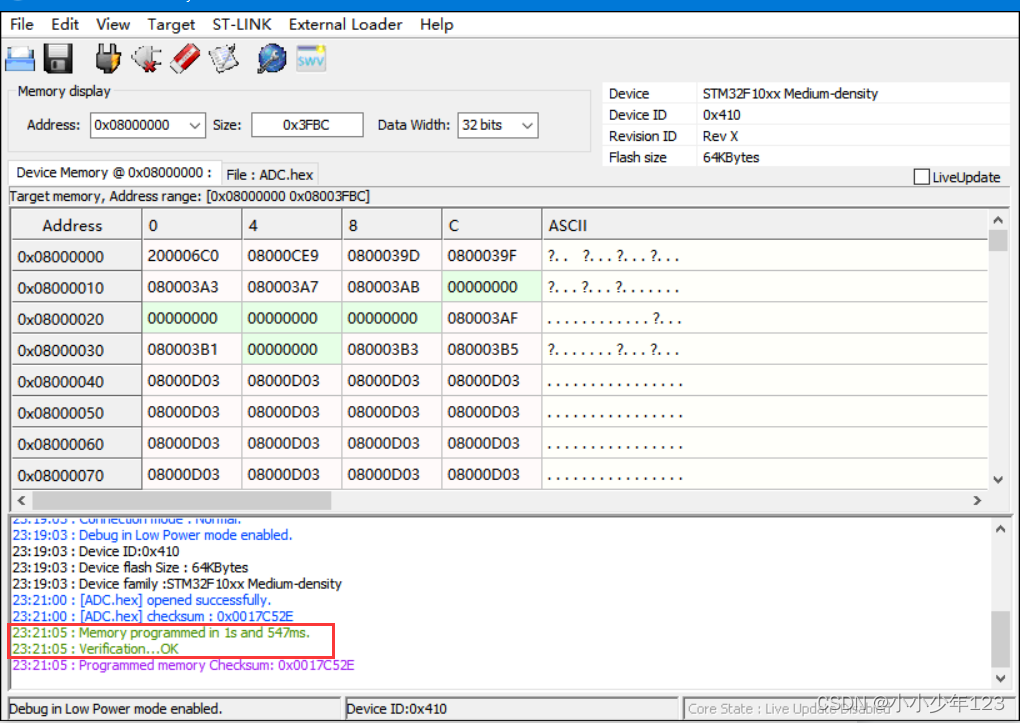

8.烧录成功的效果如图:

 请关注公众号-单片机实例设计,首页回复 STLINK 获取资料;

STM32三种启动模式对应的存储介质均是芯片内置的,它们是: 1)用户闪存 = 芯片内置的Flash。 2)系统存储器 = 芯片内部一块特定的区域,芯片出厂时在这个区域预置了一段Bootloader,就是通常说的ISP程序。这个区 域的内容在芯片出厂后没有人能够修改或擦除,即它是一个ROM区。 3)SRAM = 芯片内置的RAM区,就是内存啦。            在每个STM32的芯片上都有两个管脚BOOT0和BOOT1,这两个管脚在芯片复位时的电平状态决定了芯片复位后从哪个区域开始执行程序,见下表: BOOT1=x   BOOT0=0   从用户闪存启动,这是正常的工作模式。 BOOT1=0   BOOT0=1   从系统存储器启动,这种模式启动的程序功能由厂家设置。 BOOT1=1   BOOT0=1   从内置SRAM启动,这种模式可以用于调试。         在系统复位后, SYSCLK的第4个上升沿, BOOT引脚的值将被锁存。用户可以通过设置BOOT1和BOOT0引脚的状态,来选择在复位后的启动模式。         在从待机模式退出时, BOOT引脚的值将被被重新锁存;因此,在待机模式下BOOT引脚应保持为需要的启动配置。在启动延迟之后, CPU从地址0x0000 0000获取堆栈顶的地址,并从启动存储器的0x0000 0004指示的地址开始执行代码。        因为固定的存储器映像,代码区始终从地址0x0000 0000开始(通过ICode和DCode总线访问),而数据区(SRAM)始终从地址0x2000 0000开始(通过系统总线访问)。 Cortex-M3的CPU始终从ICode总线获取复位向量,即启动仅适合于从代码区开始(典型地从Flash启动)。 STM32F10xxx微控制器实现了一个特殊的机制,系统可以不仅仅从Flash存储器或系统存储器启动,还可以从内置SRAM启动。         根据选定的启动模式,主闪存存储器、系统存储器或SRAM可以按照以下方式访问: ● 从主闪存存储器启动:主闪存存储器被映射到启动空间(0x0000 0000),但仍然能够在它原有的地址(0x0800 0000)访问它,即闪存存储器的内容可以在两个地址区域访问, 0x0000 0000 或 0x0800 0000。 ● 从系统存储器启动:系统存储器被映射到启动空间(0x0000 0000),但仍然能够在它原有的地址(互联型产品原有地址为0x1FFF B000,其它产品原有地址为0x1FFF F000)访问它。(可用于串口下载) ● 从内置SRAM启动:只能在0x2000 0000开始的地址区访问SRAM。 注意: 当从内置SRAM启动,在应用程序的初始化代码中,必须使用NVIC的异常表和偏移寄存器,从新映射向量表之SRAM中。 ————————————————
### 关于ST-Link V2烧录STM32后指示灯不亮的解决方案 当使用ST-Link V2烧录STM32时,如果发现指示灯未按预期点亮或闪烁,则可能是硬件连接、固件版本或其他配置方面存在问题。以下是可能的原因分析及对应的解决方法: #### 1. **确认硬件连接无误** 确保ST-Link V2与目标板之间的接线正确。根据引用的内容[^2],需注意以下几点: - STM32的电源引脚应正确连接至ST-Link V2的相应端口(如3.3V和GND)。 - 数据通信接口中的RX/TX信号交叉连接:即ST-Link的TX连接到STM32的RX,反之亦然。 错误的接线可能导致无法成功建立通信链路,从而影响LED状态显示。 #### 2. **检查ST-Link驱动安装情况** 即使物理连接正确,缺少合适的驱动也可能导致设备功能异常。依据相关内容[^4]提到的现象,“通用串行总线设备”下的“STM32 STLink”条目缺失表明可能存在驱动问题。建议重新下载并安装最新版官方驱动程序以排除此可能性。 #### 3. **更新ST-Link固件** 旧版本固件有时会出现兼容性或者功能性缺陷,进而引发诸如LED行为失常等问题。因此,考虑升级至最新的ST-Link固件是非常必要的。具体操作可参照相关文档指导完成在线刷新过程。 #### 4. **验证目标MCU运行状况** 有时候尽管编程工具本身运作良好,但由于目标微控制器内部逻辑故障等原因仍会造成外部表现异常。比如,在调试模式下,绿色LED本该持续发光却熄灭了;这或许暗示着被测芯片进入了低功耗休眠模式或是其他特殊状态所致[^1]。对此类情形可通过调整软件设置恢复正常的执行流程来观察变化。 #### 5. **理解不同型号间的差异** 值得注意的是,并非所有的ST-Link产品都具备相同的特性描述方式。例如某些较新型号才引入了专门用于标识通讯活动的"COM" LED概念[^3]。所以对于特定实例而言,了解所使用的具体器件规格及其配套资料至关重要。 综上所述,针对当前遇到的情况可以从上述几个角度逐一排查直至找到确切原因加以修正。 ```python # 示例代码片段展示如何简单测试GPIO输出控制LED亮度模拟效果 import time def toggle_led(pin, duration=0.5): pin.value(not pin.value()) # Toggle the state of given GPIO Pin object. time.sleep(duration) if __name__ == "__main__": from machine import Pin led = Pin('PA5', mode=Pin.OUT) # Assuming PA5 is connected to an external LED. while True: toggle_led(led) ``` 以上提供了一段基于MicroPython框架的小型实验脚本来帮助初学者快速搭建环境并通过实际动手实践加深印象。
