STM32F407VET6标准库时钟树配置

最新推荐文章于 2025-03-11 16:13:29 发布

小李子学ROS

最新推荐文章于 2025-03-11 16:13:29 发布

阅读量847

点赞数 4

文章标签： stm32 嵌入式硬件单片机

本文链接：https://blog.csdn.net/m0_60831979/article/details/142849380

版权

在上篇博客中介绍了如何配置STM32F407VET6标准库并移植FreeRTOS。在我后续配置定时器输出PWM波时，发现频率不对，后来发现时钟树没有配对，这里记录一下如何配置时钟树。

这里先发两张更改前后的示波器测量对比图：

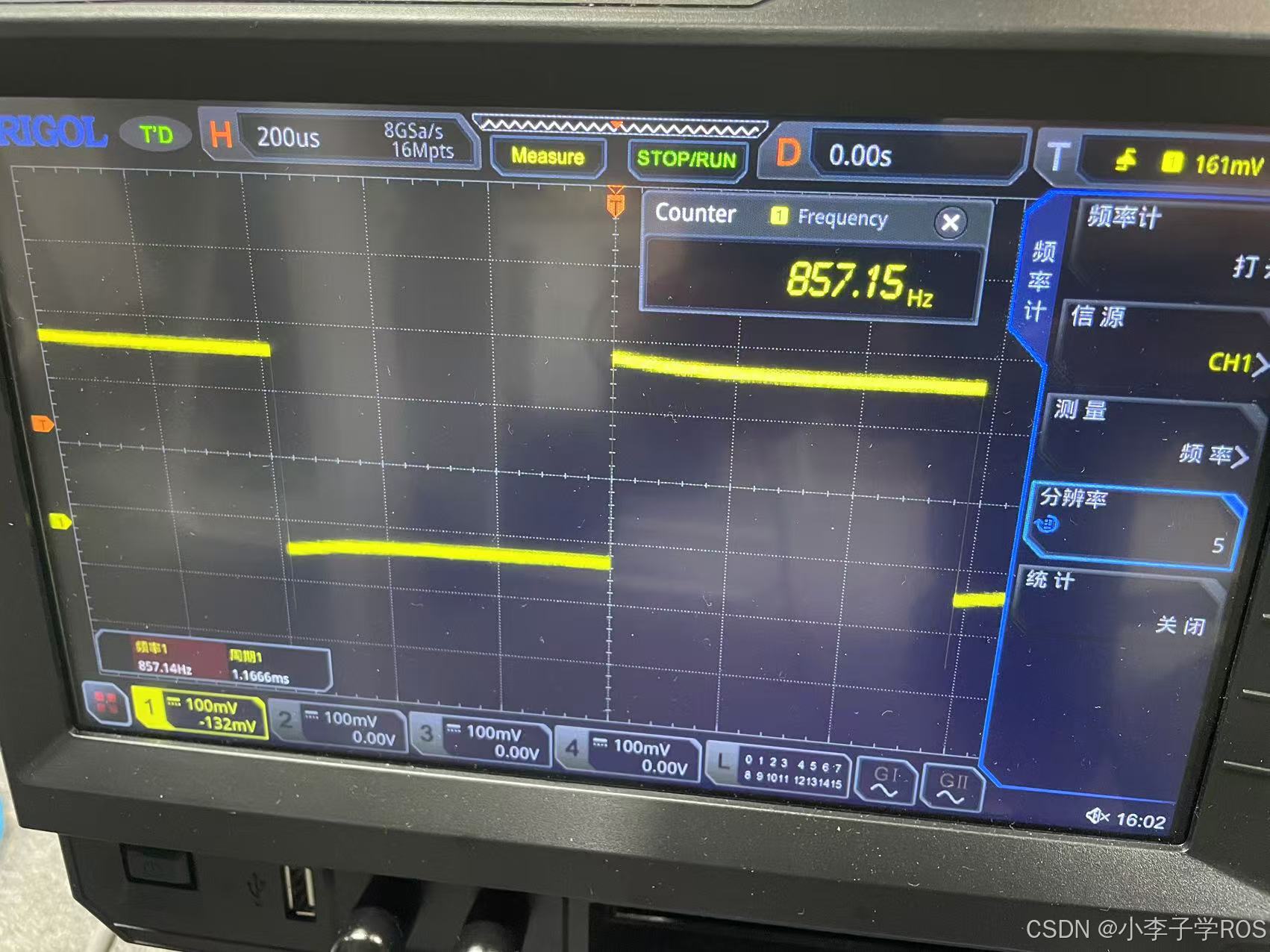

测量前：期望频率是1KHz，实测为857.15Hz

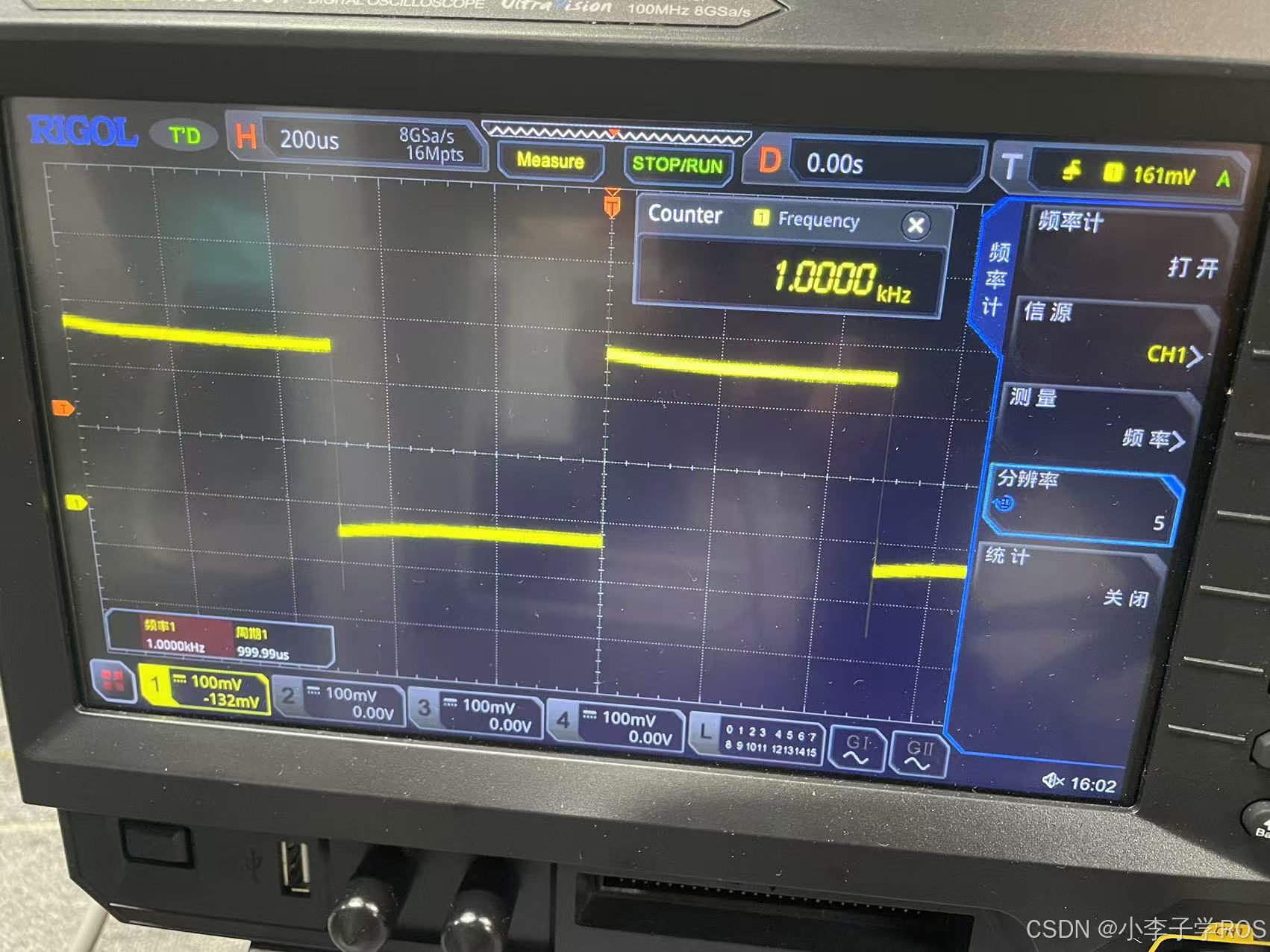

测量前：期望频率是1KHz，实测为1KHz

一、更改外部晶振频率

在stm32f4xx.h中，更改如下代码：

#if defined(STM32F40_41xxx) || defined(STM32F427_437xx)  || defined(STM32F429_439xx) || defined(STM32F401xx) || \
    defined(STM32F410xx) || defined(STM32F411xE) || defined(STM32F469_479xx)
 #if !defined  (HSE_VALUE)
  #define HSE_VALUE    ((uint32_t)8000000) /*!< Value of the External oscillator in Hz */
 #endif /* HSE_VALUE */

我们用的是STM32F407系列，所以条件编译这里选择以下

#if defined(STM32F40_41xxx) || defined(STM32F427_437xx)  || defined(STM32F429_439xx) || defined(STM32F401xx) || \defined(STM32F410xx) || defined(STM32F411xE) || defined(STM32F469_479xx)

我们板子上如果加了外部晶振的话，将HSE_VALUE改成外部晶振频率，我这里是8M，所以我改成8000000

 #define HSE_VALUE    ((uint32_t)8000000) /*!< Value of the External oscillator in Hz */

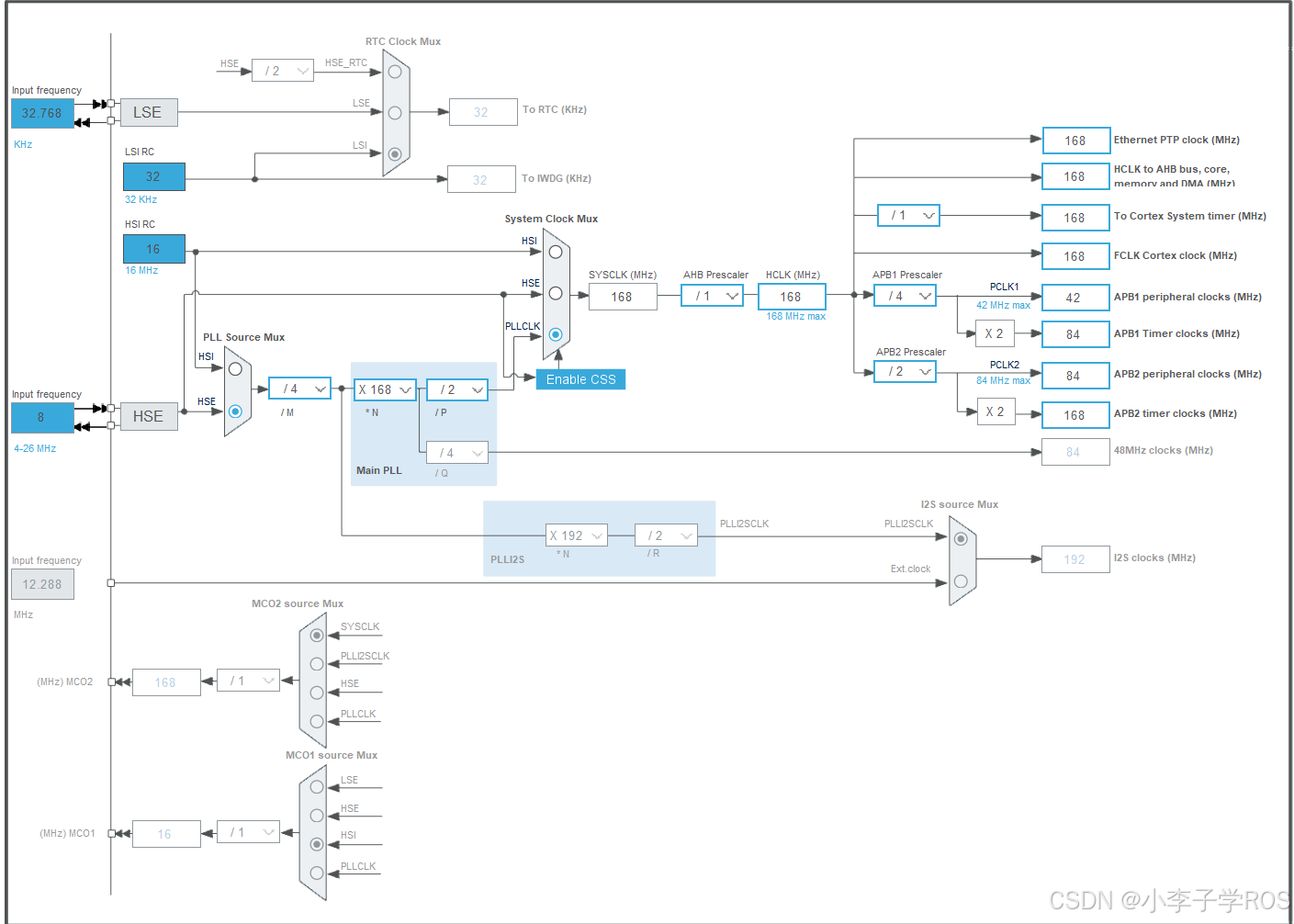

二、更改锁相环配置

在system_stm32f4xx.c文件中大概147行开始，将锁相环配置改为如下数值

/************************* PLL Parameters *************************************/
/* PLL_VCO = (HSE_VALUE or HSI_VALUE / PLL_M) * PLL_N */
#define PLL_M      8
#define PLL_N      336

/* SYSCLK = PLL_VCO / PLL_P */
#define PLL_P      2

/* USB OTG FS, SDIO and RNG Clock =  PLL_VCO / PLLQ */
#define PLL_Q      7

/******************************************************************************/

其中：

PLL_M：这个值用于将输入时钟（HSE_VALUE 或 HSI_VALUE）分频，以得到PLL的输入频率。对于STM32F407系列，HSE通常为外部晶振频率（例如8 MHz），而HSI为内部时钟频率（16 MHz）。分频后的频率应该在1到2 MHz之间。
PLL_N：这个值用于将分频后的PLL输入频率乘以一个倍数，从而得到更高的频率，称为PLL VCO（压控振荡器）频率。这个频率范围通常在100到432 MHz之间。
PLL_P：这个值用于将PLL VCO频率再次分频，以得到系统时钟（SYSCLK）。系统时钟是微控制器运行的主时钟源。可能的值为2、4、6、或8。
PLL_Q：这个值用于将PLL VCO频率分频，以得到USB OTG FS、SDIO和随机数发生器（RNG）的时钟。对于USB，通常需要设置为48 MHz，因此需要合适地选择PLL_N和PLL_Q以确保这一点。
