Redhawk IR Drop 分析

static :
static ir drop flow

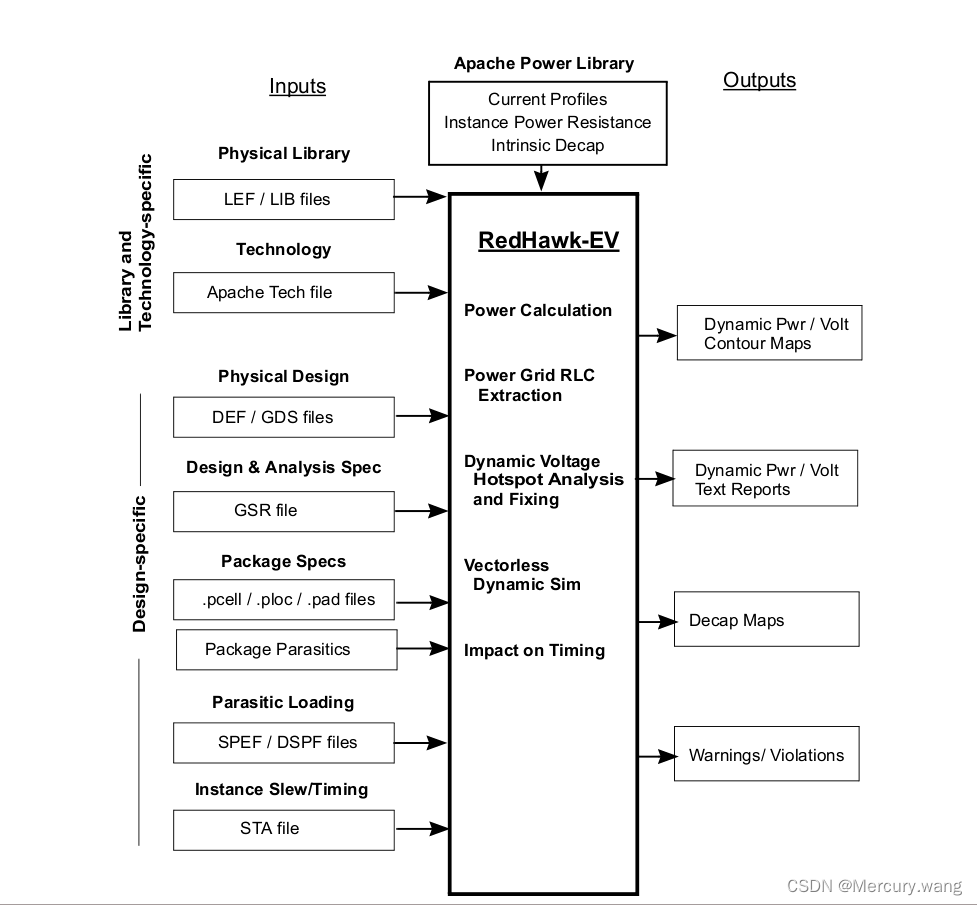

dynamic:
在这里插入图片描述

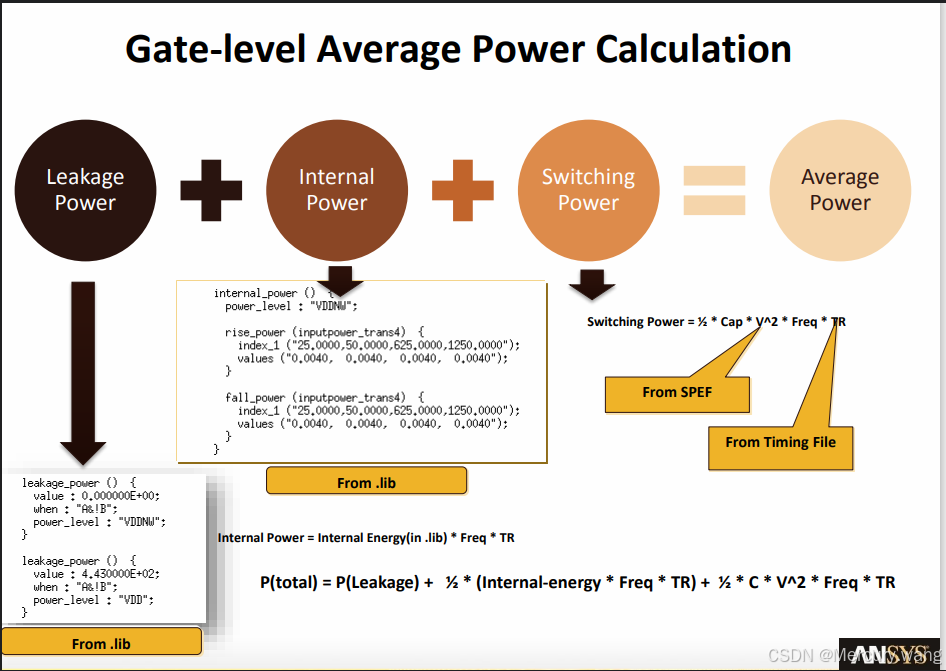

Power 的计算过程

Power Calculation
补充：翻转率可以从vcd中反标得到

Static IR 和Dynamic IR的区别

  • Static IR
    • R mesh
    • All Instance DC
  • Dynamic IR
    • R, L, C mesh
    • Switch Instance: i(t,V)
    • Non-Switch Instance: ESR（effective split resistance), Effective decaps, Leakage Power
      Tips: Switch Instnce i(t,V) and Non Switch Instance Information come from APL
