OLED显示屏

显示屏分类：LCD显示屏、点阵显示屏、OLED显示屏。

OLED介绍：OLED叫有机发光二极管，又称为有机激光显示，OLED显示屏就是利用有机发光二极管制成的显示屏，只要在正负极加上正确的电压就会发光（为什么需要驱动IC芯片：有机发光二极管需要电压较高，所以需要驱动IC芯片去升压，MCU只需要控制驱动芯片就可以，常用SSD1306驱动芯片型号）。优点：自发光、不需要背光，功耗更加低，节能、对比度高，色彩艳丽。缺点：烧屏、价格昂贵、低频频闪。

OLED常用通信接口：6800并口、8080并口、SPI、IIC。

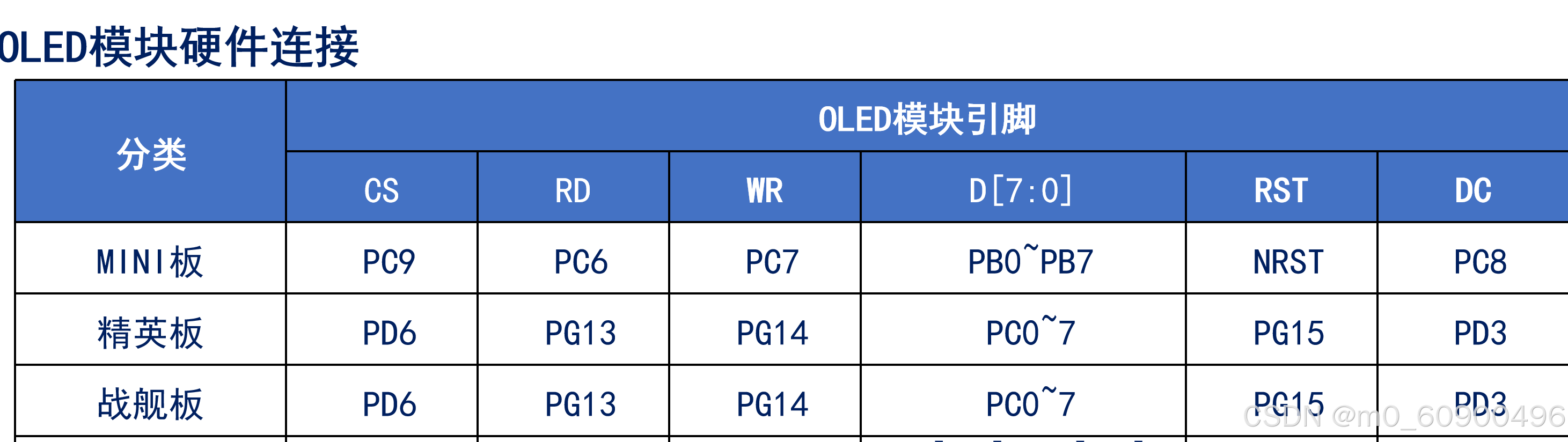

OLED常用引脚说明（8个数据引脚，5个控制引脚）：

        1.CS:OLED片选信号（一般低电平有效）

        2.WR:向OLED写入数据

        3.RD：向OLED读取数据

        4.D[7:0]：8位双向数据线

        5.RST(RES):硬复位OLED(一般低电平有效)

        6.DC（RS）:命令/数据标志（0：命令，1：数据）

很多实物OLED小屏幕只有部分上面引脚：如只有GND VCC SCL SDA RES DC，比如江协的只有GND VDD SCK SDA，都没有WR和RD，以及D[7:0]（可能是采用I2C通信，就不需要引出8个IO口，直接IIC通信，一次性写入一个字节）

显示屏控制逻辑：MCU控制驱动IC芯片，由驱动IC芯片去控制显示屏，所以MCU这边写的所有代码实际都是去控制驱动IC芯片，如SSD1306。

如何驱动OLED原理：

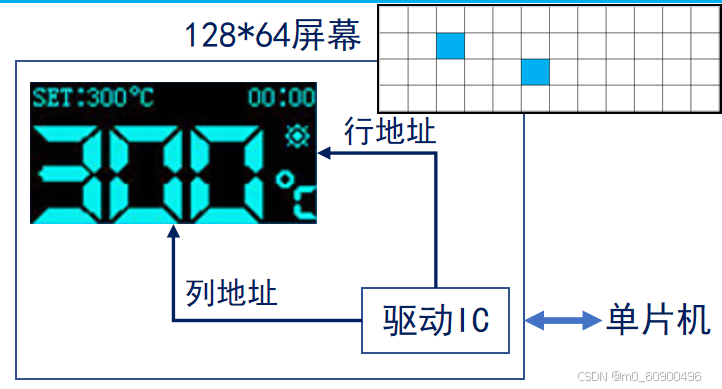

        比如下图要让方格中的2个蓝色位置点亮，只需要发送想点亮位置的行地址和列地址为1，就可以点亮。

8080时序介绍：并口总线时序，常用于屏幕驱动IC的访问，由intel提出，也叫英特尔总线。

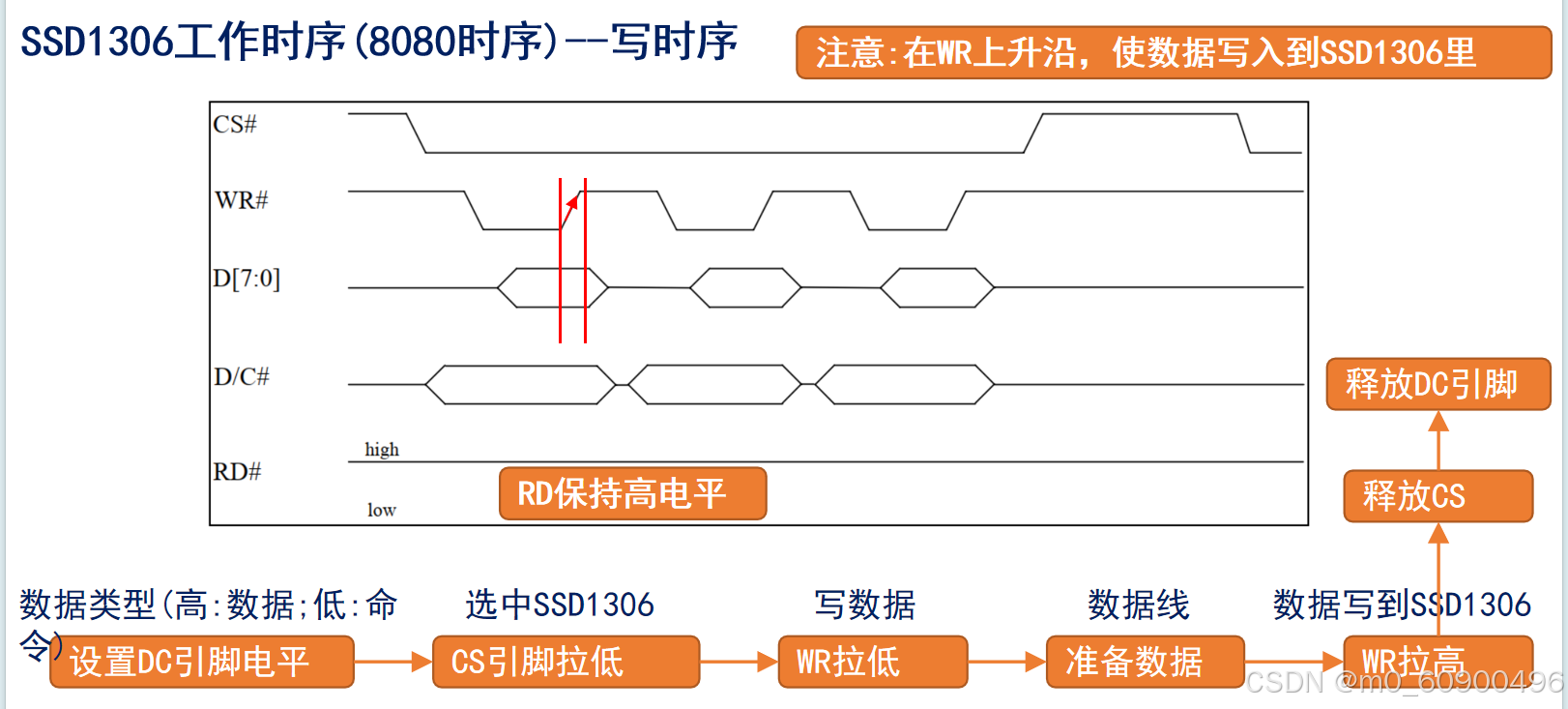

8080并口读/写的过程

        1.设置DC为高（数据）/低（命令）：根据写入/读取的数据类型

        2.拉低片选：选中SSD1306

        3.设置RD/WR为低：根据是读数据还是写数据

        4.拉高RD/WR，出现上升沿：在RD上升沿，使数据所存到数据线D[7:0]上，在WR的上升沿，使数据写入到SSD1306里

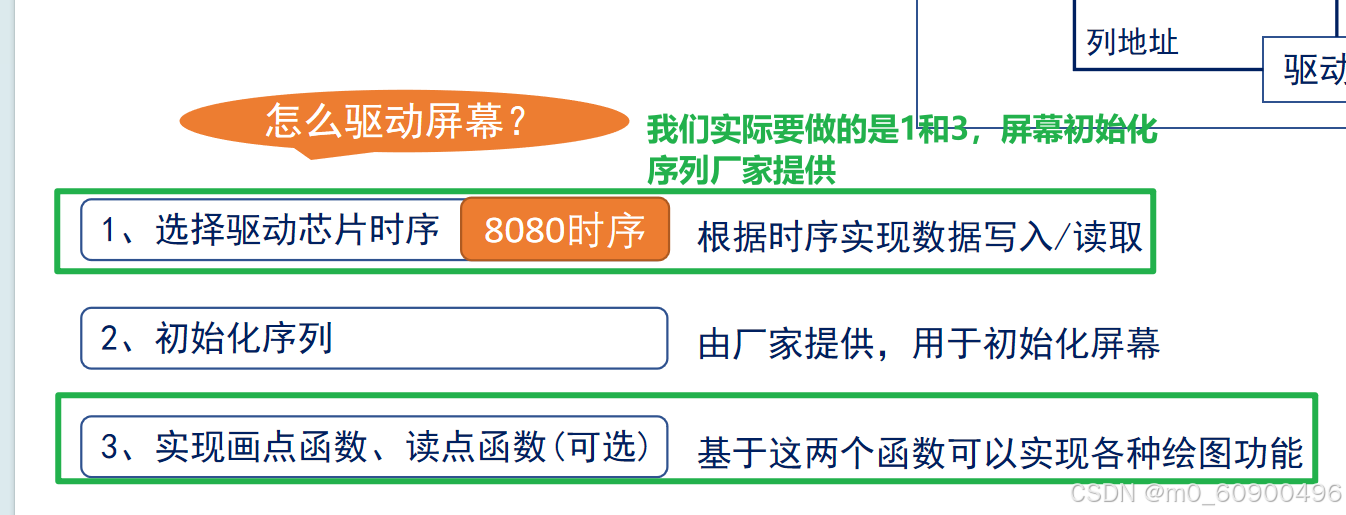

以8080时序来驱动1306方法：

步骤：1.先选择DC是命令还是数据，2.拉低CS片选信号，选中SSD1306，3.拉低WR，使能向OLED写入数据，4.D[7:0]准备数据，WR在低电平向高电平变化时读取D[7:0]数据，5.WR拉高，读取数据，数据被写入1306芯片中，6.初始化：释放片选CS，RD保持高电平（低是读取OLED数据，高就是失能）

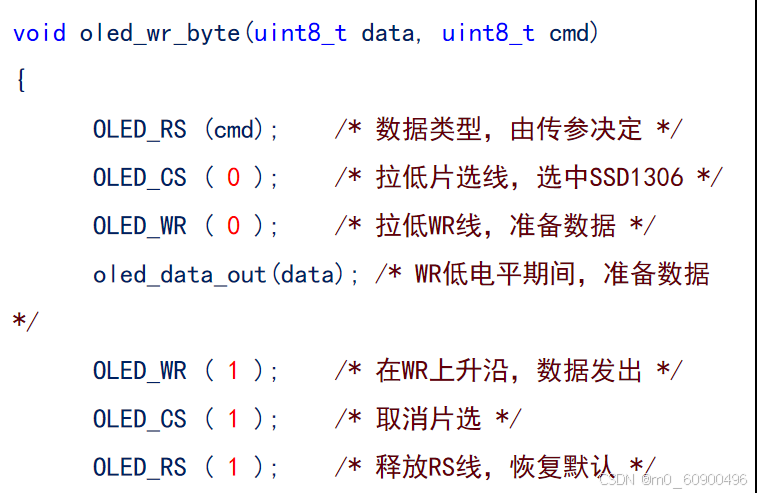

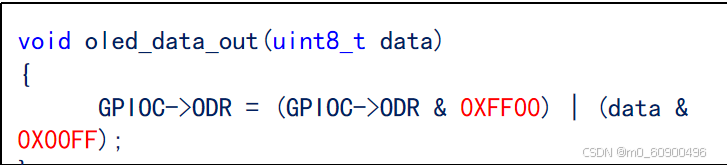

结合上面的步骤，软件编写步骤就容易理解了，见下图：

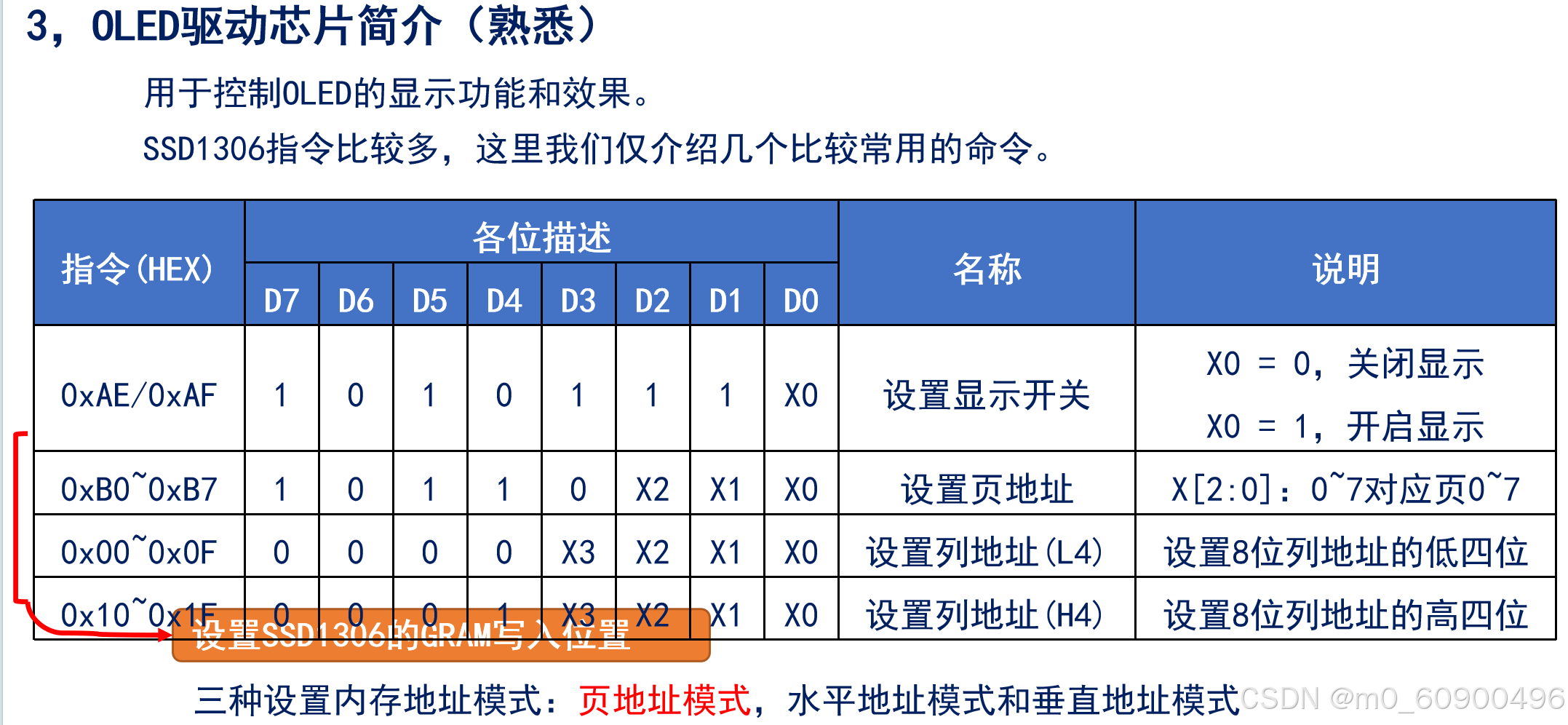

 OLED驱动芯片介绍：

        上图设置页地址后，需要同步发送要设置的列地址L4和H4，这3个是一起的，L4是1字节的低4位，H4是1字节的高4位，设置列地址是分开的，按理来说只需要1个字节可设置完，但厂家是这样设计的。

        SEG127：段127，就是127列，等同于COL127

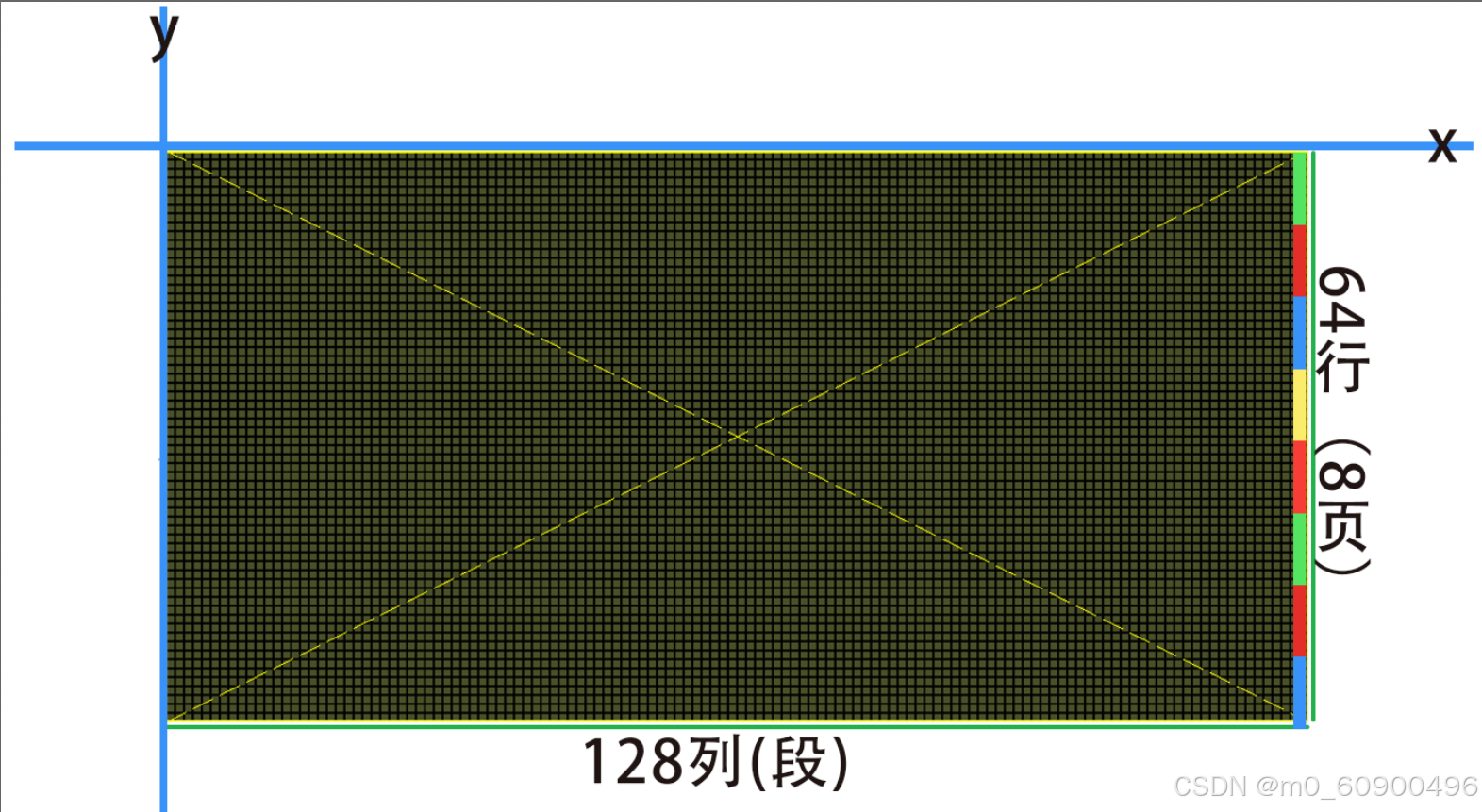

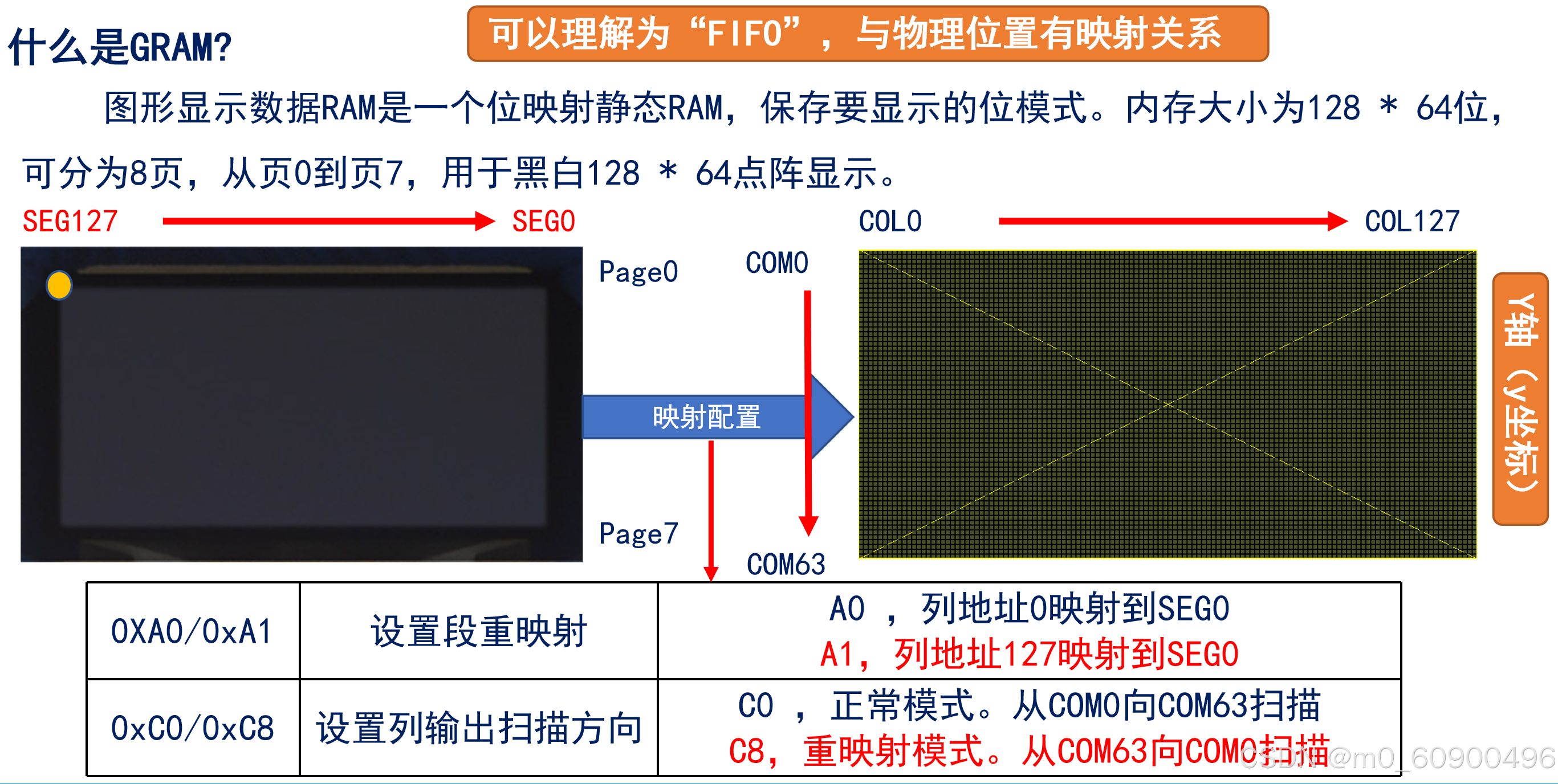

屏幕像素是128*64，即128列，64行。这里页的概念解释：1个字节8位，64行对应8个字节，1个字节就是1页，见上图2右边花花绿绿的竖框就是一页，共8页。GRAM可以理解为屏幕共128*64=8192个像素点，每个像素点对应一个GRAM的空间，一 一对应，也可以理解为一个二极管对应一个存储空间，这个存储空间就是GRAM，

未完，后续补充
