【0.96OLED屏幕】原理图及SSD1306引脚功能

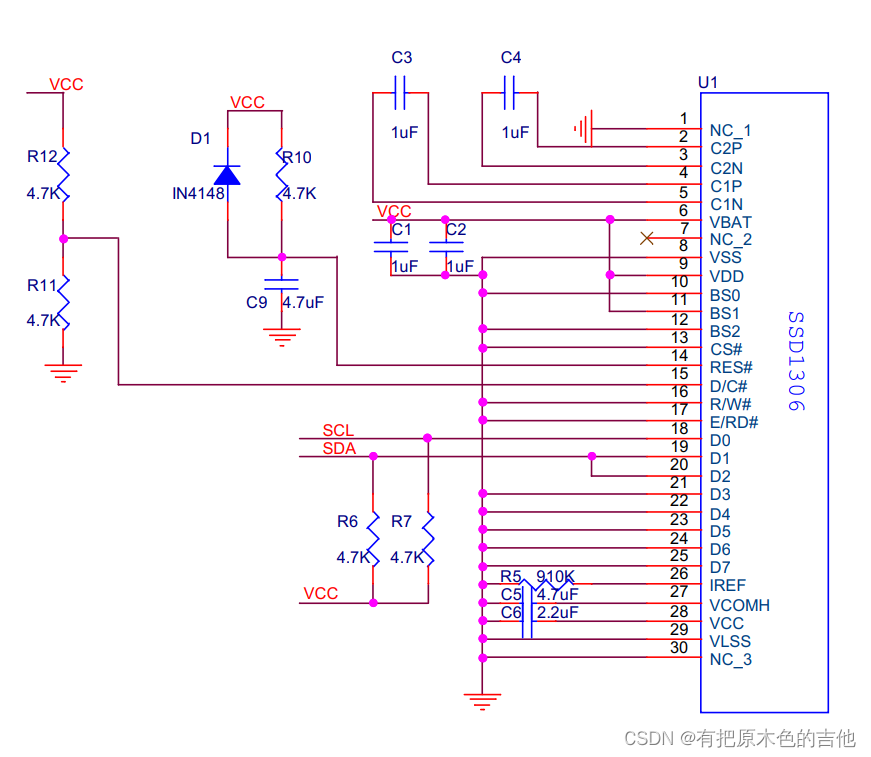

OLED 屏幕原理图

正常情况之下，OLED 屏幕的运行时电流大约为30mA，这里我设置的模式为IIC模式。
如果想要修改其他模式，可以参考下文

一、引脚功能

C1P /C1N C2P /C2N ： 保留引脚，应保持NC，这里并联电容器。

VBAT ： 连接到VDD。VDD指的是高电平

VSS： 接地引脚。

VDD： 用于核心逻辑操作的电源引脚。

BS【2:0】： MCU总线接口选择引脚

CS#： 该引脚是芯片选择输入（低电平使能）。

RES#： 该引脚为复位信号输入。当引脚拉低时，执行芯片初始化。在正常操作期间，保持该引脚高（即连接到VDD）。

D/C#： 这是数据/命令控制引脚当它被拉高（即连接到VDD）时，D[7:0]处的数据被视为数当它被拉低时，D【7:0】处的数据将传输到命令寄存器。
在I2C模式下，该引脚充当SA0，用于从地址选择。 选择3线串行接口时，该引脚必须连接到VSS。有关MCU接口信号的详细关系，请参阅时序特性图。

R/W#（WR#）： 这是连接到MCU接口的读/写控制输入引脚。当连接到6800系列微处理器时，该引脚将用作读/写（R/W#）选择输入。当该引脚拉高（即连接到VDD）时，将执行读取模式；**当该引脚拉低时，将执行写入模式。**选择8080接口模式时，该引脚将作为写入（WR#）输入。当该引脚拉低并选择芯片时，启动数据写入操作。选择串行接口时，该引脚必须连接到VSS。

E（RD#）： 当连接到6800系列微处理器时，该引脚将用作启用（E）信号。当该引脚拉高（即连接到VDD）并选择芯片时，启动读/写操作。当连接到8080系列微处理器时，该引脚接收读取（RD#）信号。当该引脚拉低并选择芯片时，启动读取操作。 选择串行接口时，该引脚必须连接到VSS。

D【7:0】： 这些是连接到微处理器数据总线的8位双向数据总线。

IREF： 这是输出电流参考引脚。该引脚和VSS之间应连接一个电阻器，以将IREF电流保持在12.5 uA。

VCOMH： COM信号的引脚取消选择了电压电平。该引脚和VSS之间应连接电容器。

VCC： 输入电源电压引脚。

VLSS： 模拟接地引脚。它应该从外部连接到VSS。

二、MCU总线接口引脚选择

通过在BS[2:0]引脚上选择硬件，可以设置不同的MCU模式。

三、MCU接口选择分配

SSD1306 MCU接口由8个数据引脚和5个控制引脚组成。不同接口模式下的引脚分配总结如下表。

四、MCU串行接口（3线SPI）模式

3线串行接口由串行时钟SCLK、串行数据SDIN和CS#组成。在3线SPI模式下，D0充当SCLK，D1充当SDIN。对于未使用的数据引脚，D2应保持打开状态。D3至D7、R/W#（WR#）#、E和D/C的针脚可以连接到外部接地。

在每九个时钟上，总共有9位将按顺序移位到移位寄存器：D/C#位、D7到D0位。D/C位（顺序数据的第一位）将确定移位寄存器中的以下数据字节是否写入显示数据RAM（D/C位=1）或命令寄存器（D/C位=0）。在串行模式下，只允许写操作。

五、MCU串行接口（4线SPI）模式

4线串行接口由串行时钟SCLK、串行数据SDIN、D/C#、CS#组成。在4线SPI模式下，D0充当SCLK，D1充当SDIN。对于未使用的数据引脚，D2应保持打开状态。D3到D7、E和R/W（WR）之间的针脚可以连接到外部接地。

SDIN在SCLK的每个上升沿上按D7、D6、…的顺序移位到8位移位寄存器中。。。D0。每八个时钟对D/C进行采样，移位寄存器中的数据字节写入同一时钟中的图形显示数据RAM（GDDRAM）或命令寄存器。在串行模式下，只允许写操作。

六、MCU I2C模式

I2C通信接口由从机地址位SA0、I2C总线数据信号SDA（输出为SDAOUT/D2，输入为SDAIN/D1）和I2C总线时钟信号SCL（D0）组成。数据和时钟信号必须连接到上拉电阻器。RES#用于设备初始化。

从属地址位（SA0）

SSD1306必须在通过I2C总线发送或接收任何信息之前识别从机地址。设备将响应从机地址，然后是从机地址位(SA0级位）和读/写选择位(R/W# 位）使用以下字节格式，

SA0 位为从地址提供扩展位。任何一个01111000（0x78） 或01111010（0x7A）, 可以选择作为SSD1306的从机地址。D/C#引脚充当SA0，用于从地址选择。

R/W#位用于确定I2C总线接口的操作模式。R/W#=1，处于读取模式。R/W#=0，处于写入模式。

I2C总线数据信号（SDA）

SDA充当发送机和接收机之间的通信信道。数据和确认通过SDA发送。

I2C总线时钟信号（SCL）

I2C总线中的信息传输遵循时钟信号SCL。数据位的每次传输都是在SCL的单个时钟周期内进行的。

七、电源设置

这里使用三端稳压器622K，将输入电压稳压值3.3V。
