嘉立创器件和封装绘制(自用02

嘉立创eda
原理图的DRC规则:切换到原理图页面打开-点击设计

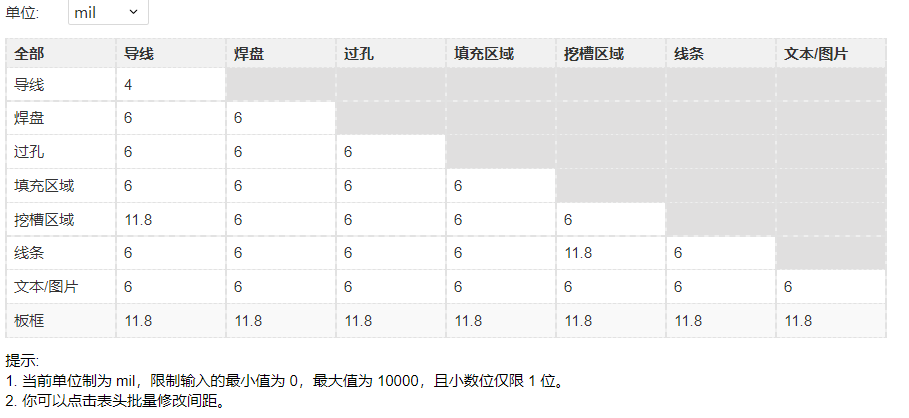

PCB设计规则:切换到PCB界面-点击设计

比如第一行的4表示导线与导线之间的距离;第二行6表示焊盘与导线之间的距离。

元件符号的绘制:
以LM358DT为例子。
文件–新建—新建元件

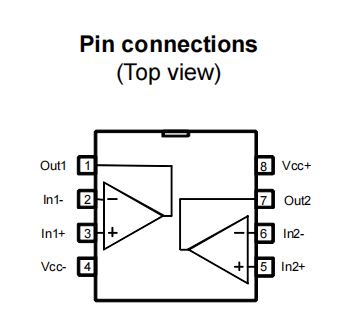

找到数据手册
在这里插入图片描述

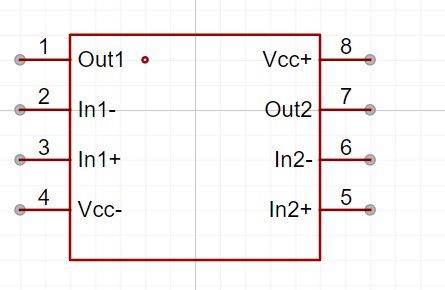

在芯片的一号引脚位置标注小圆点
在这里插入图片描述
怎么找到之前画的元件呢?
点击左下角的库

封装的绘制:文件—新建—封装

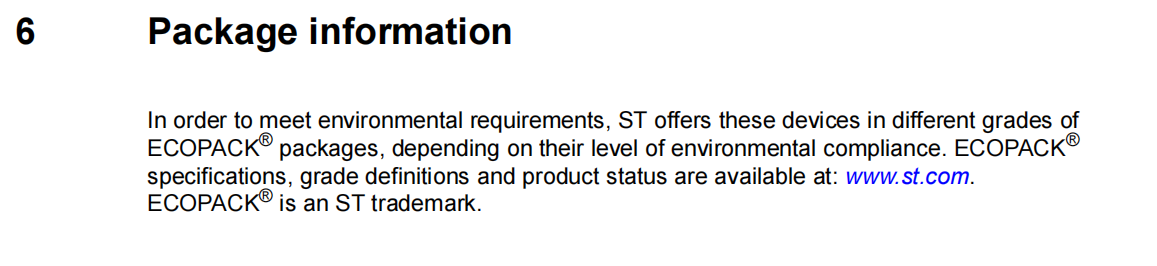

打开数据手册
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

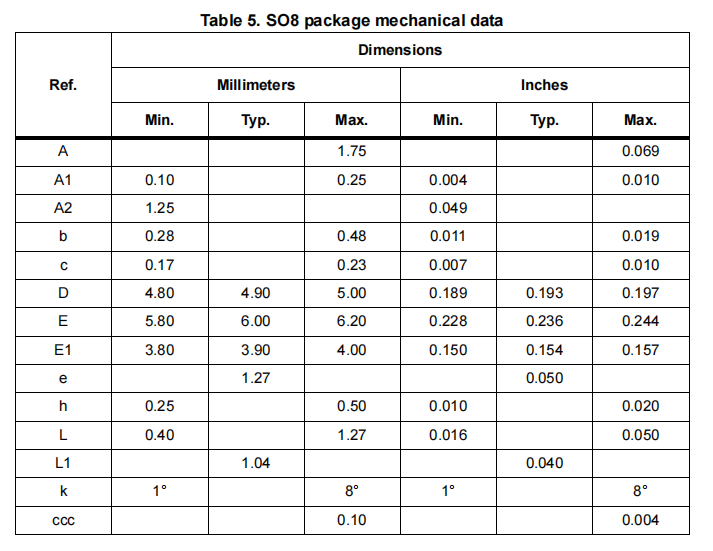

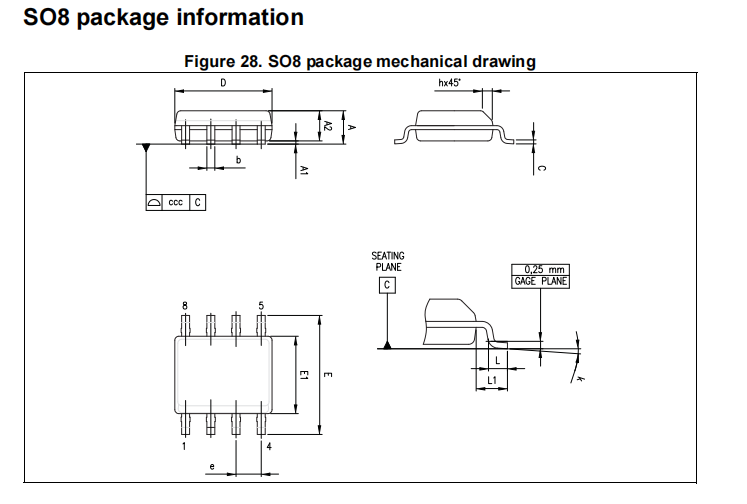

由工程图可以看出来一个引脚的长度是b,看表格b最小为0.28,最大为0.48,焊盘要把整个引脚包住,取焊盘宽度为0.6。
焊盘的长度L1,典型值为1.04,取大一点,取1.9。
这样引脚焊盘就完成了,后续复制8个。

接下里看两个焊盘的间距e,e的典型值为1.27。把第一个焊盘中心放在原点位置,依次根据间距往后排。
在这里插入图片描述
两列焊盘中心之间的距离为E1+一个焊盘长度===3.9+1.9=5.8.

接下里绘制丝印:
点击右边图层,选择丝印层,点击放置,放置里面选择线条,线条里面选择矩形。然后再点击放置,线条选择圆形,表明芯片的方向。

两者绑定:点击库,再库里面找到之前绘制的元器件,右键点击关联封装。
