PCB设计

一、安装AD16

安装并汉化

二、原理图绘制

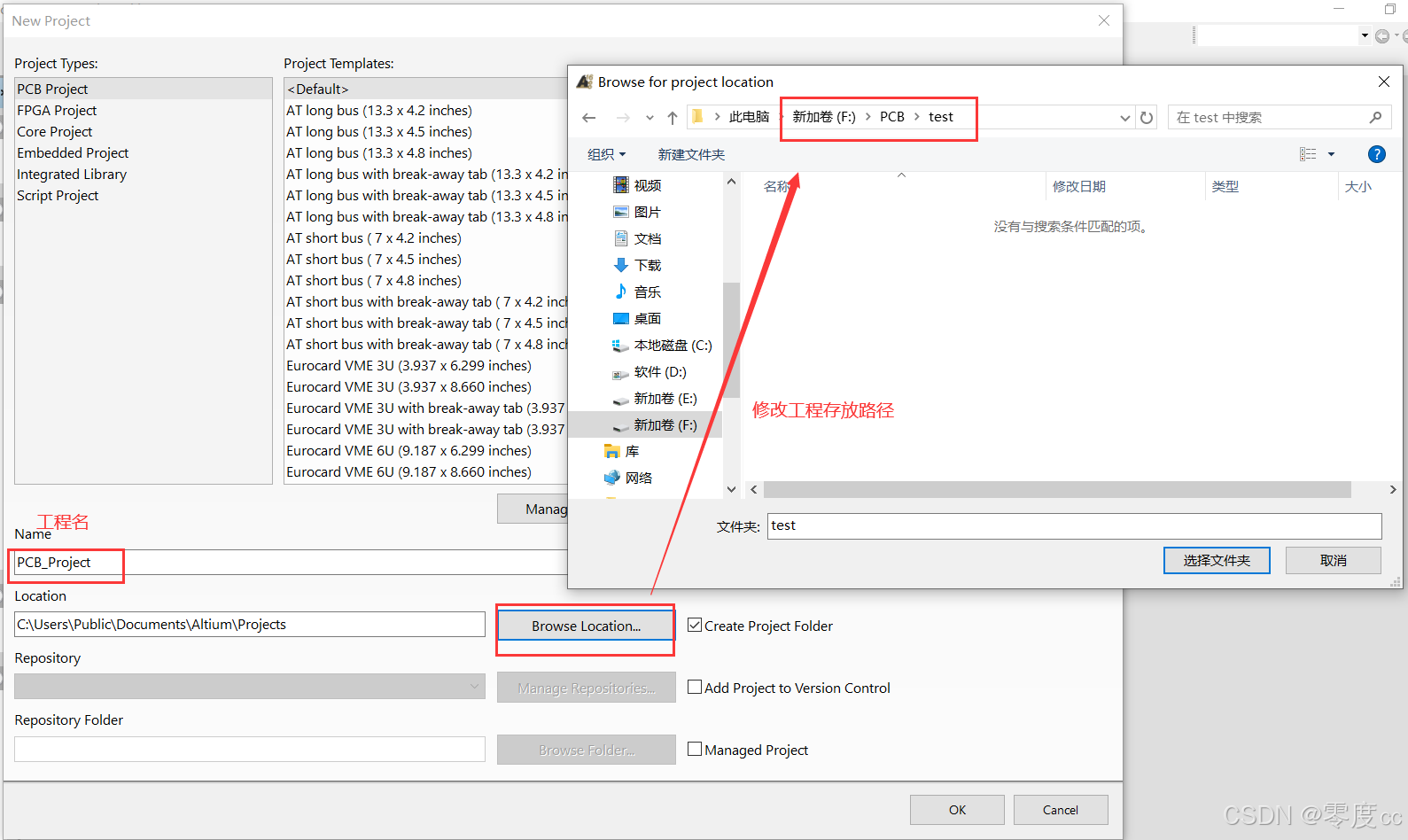

1、新建一个工程

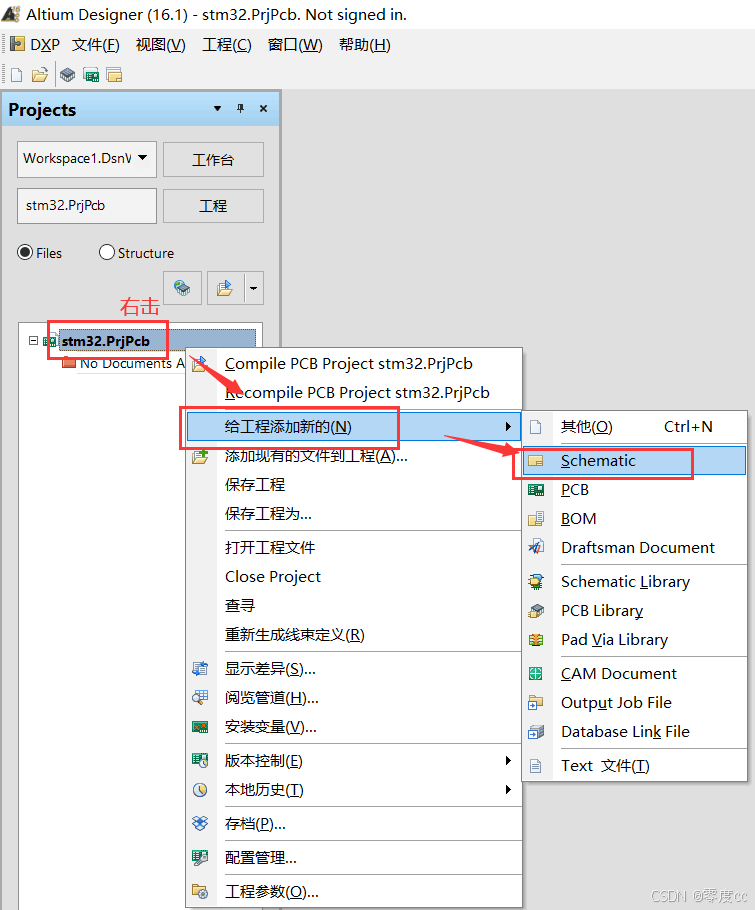

2、在工程下添加原理图

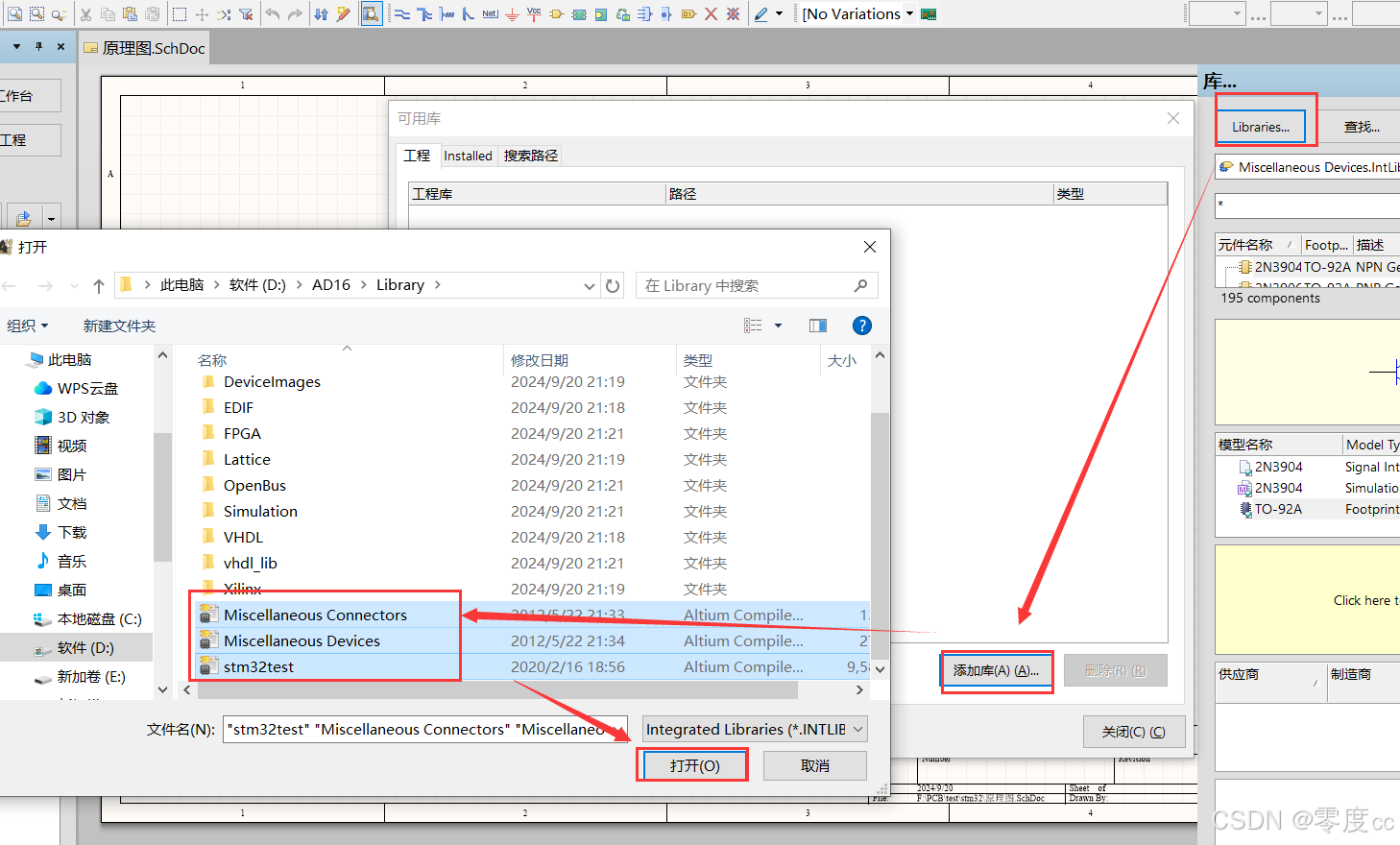

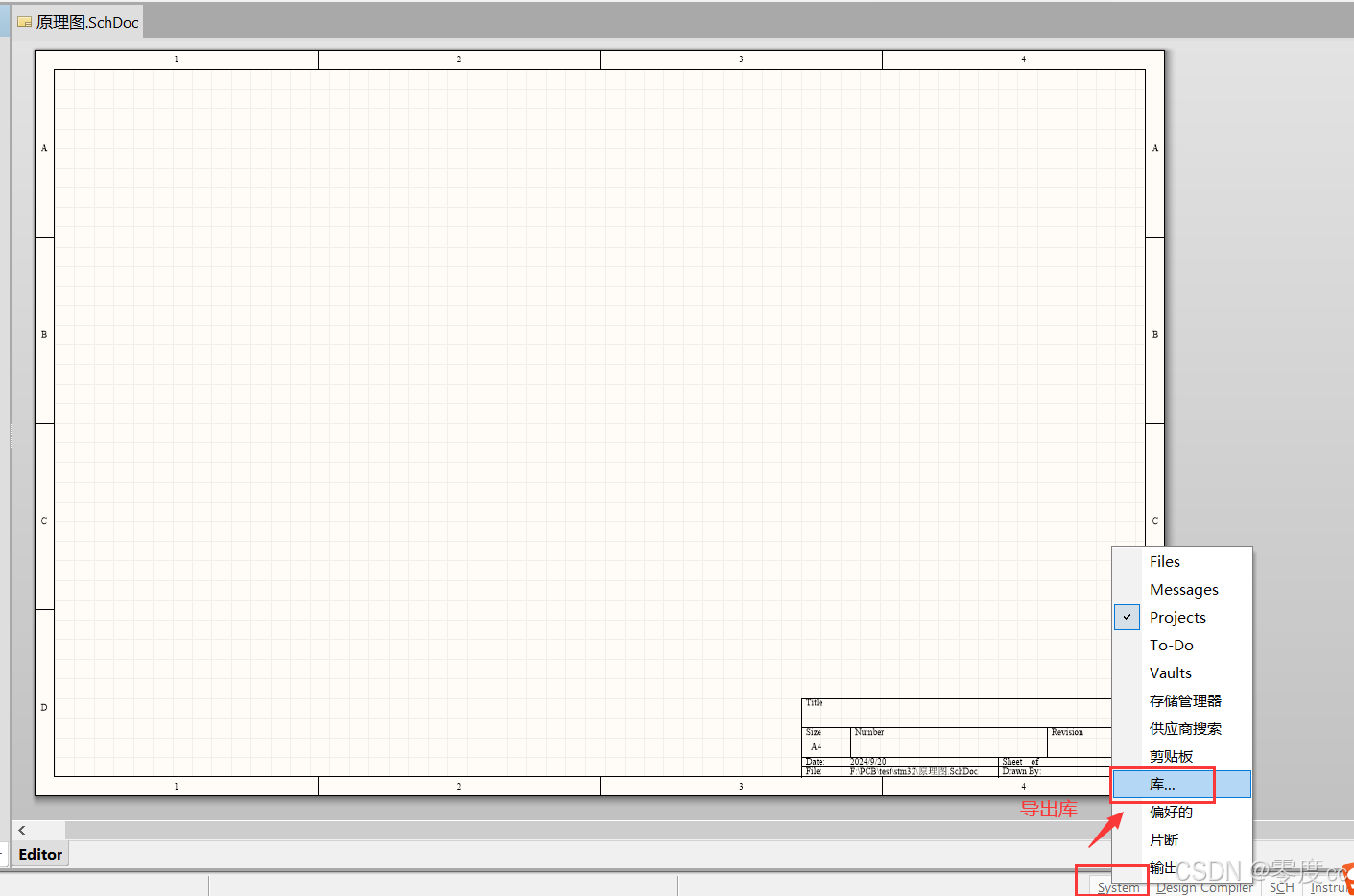

3、添加库

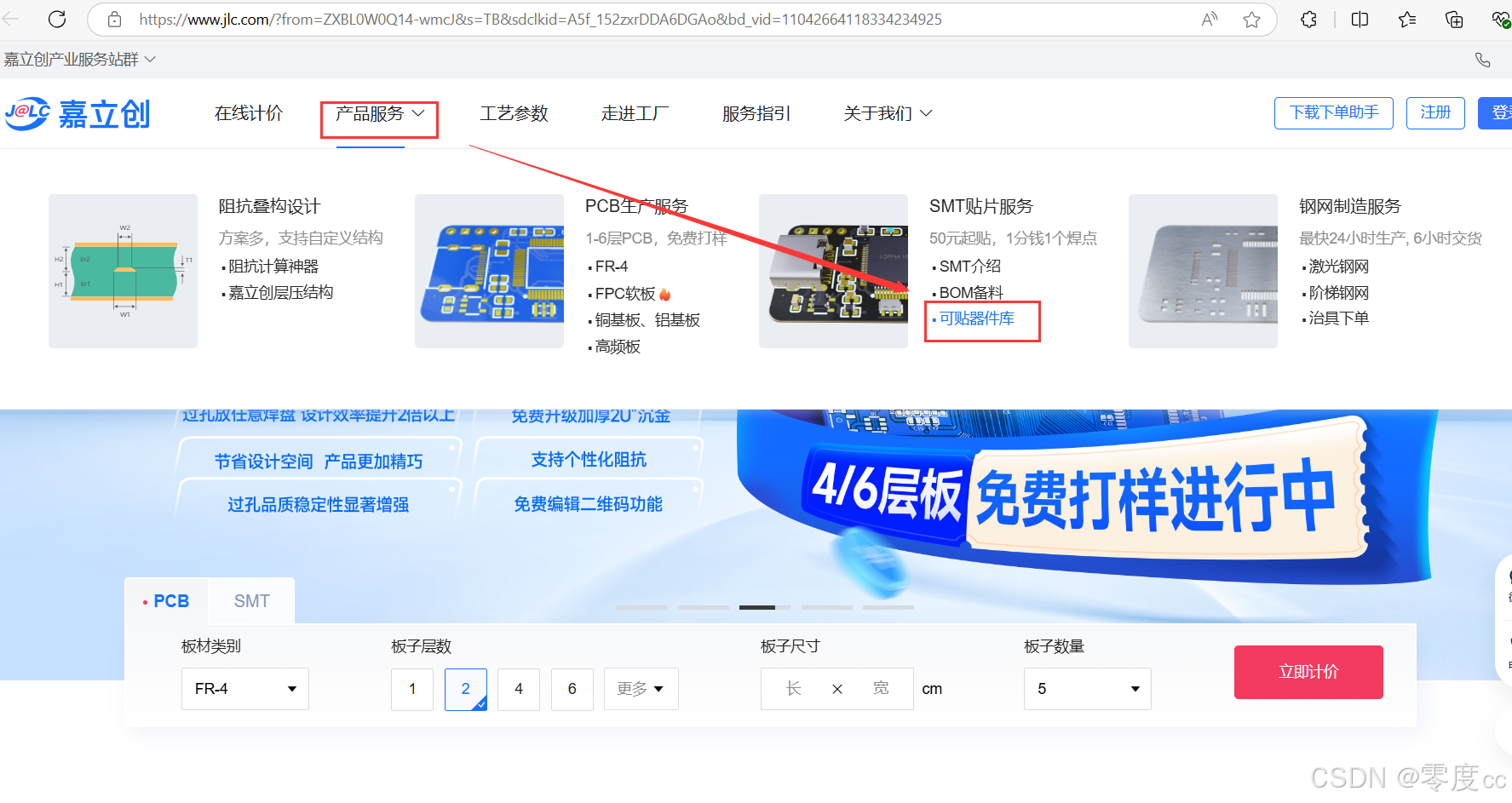

利用嘉立创添加一些库

嘉立创

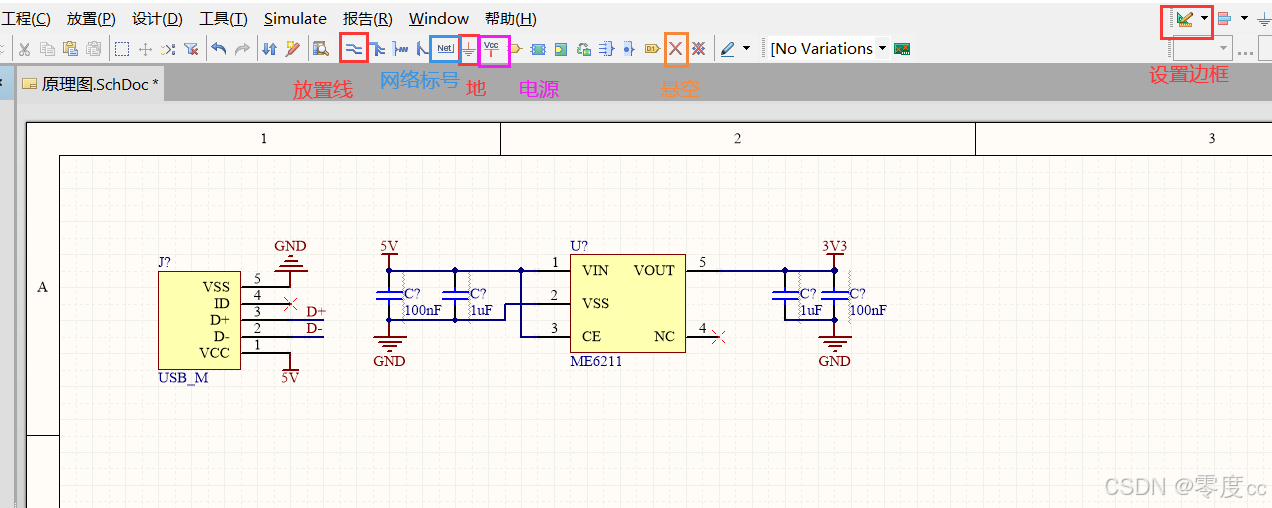

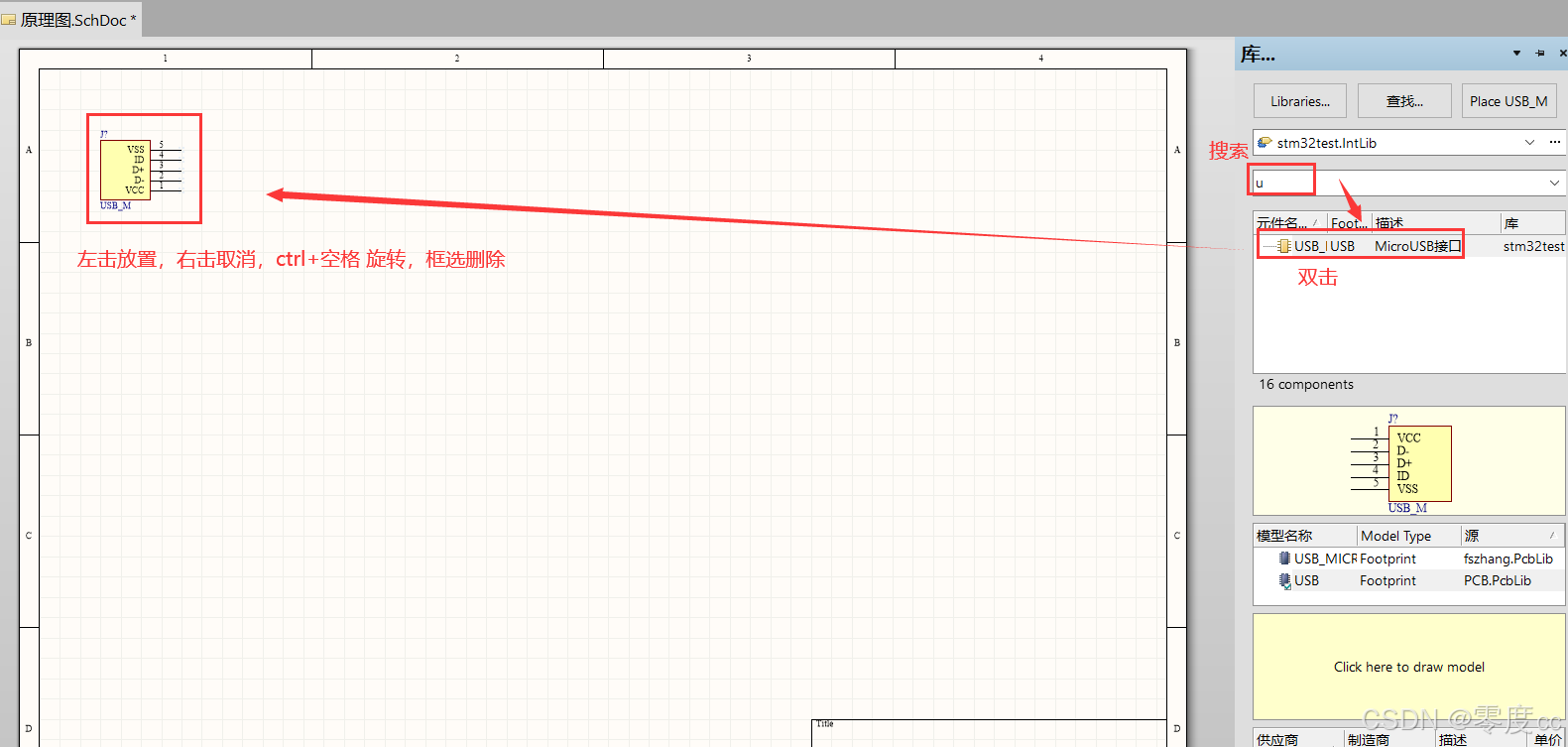

4、画原理图

空格：选择

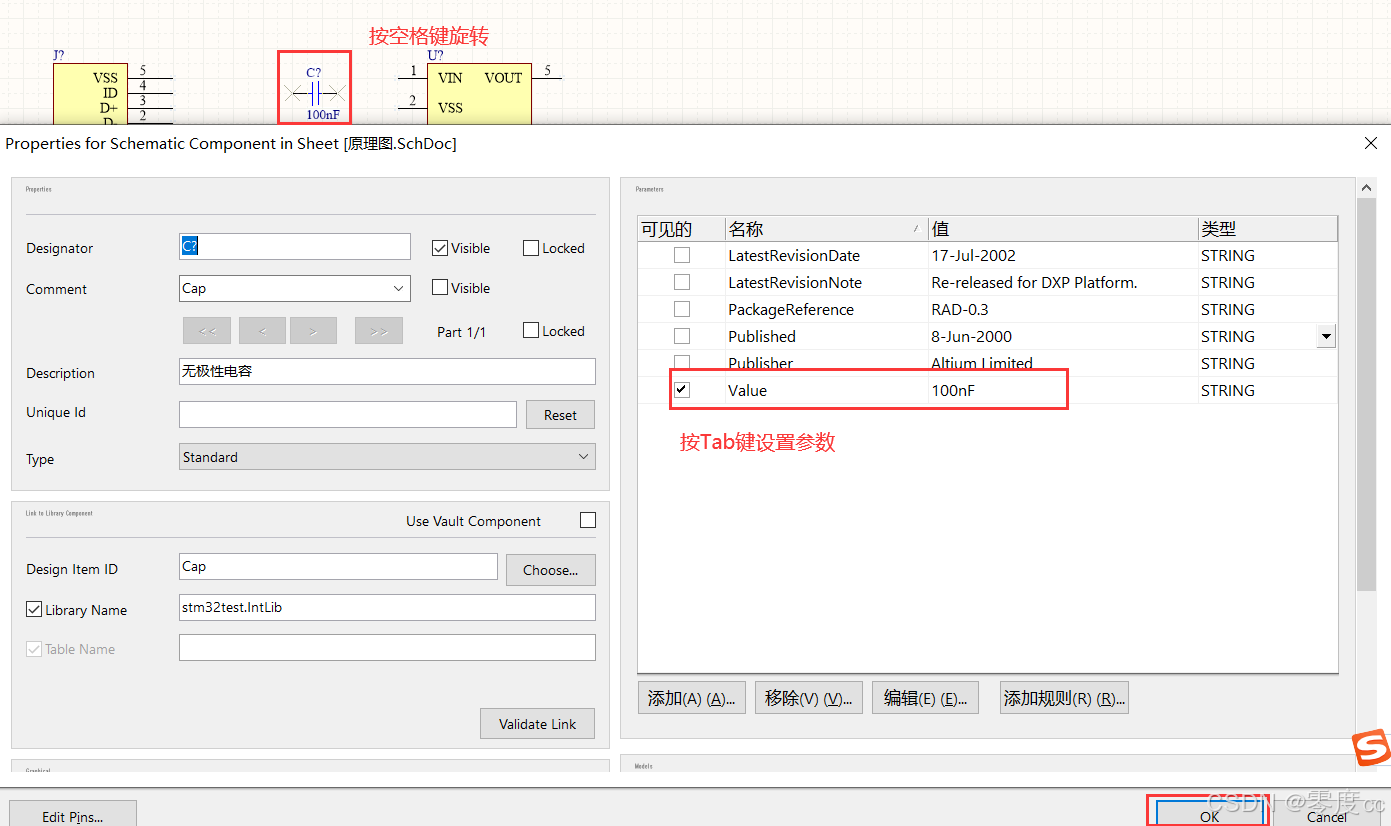

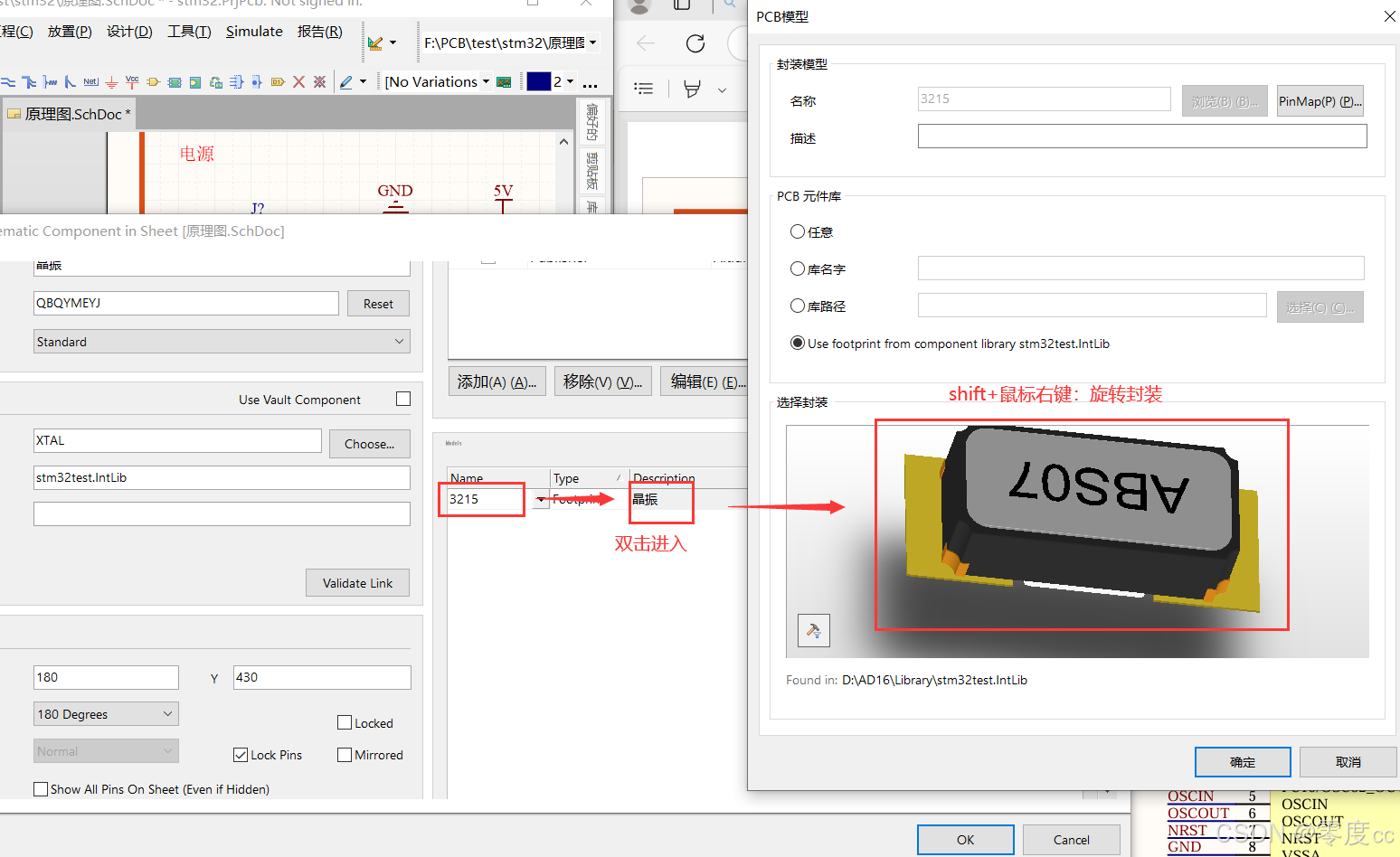

Tab：设置参数

 设置快捷键

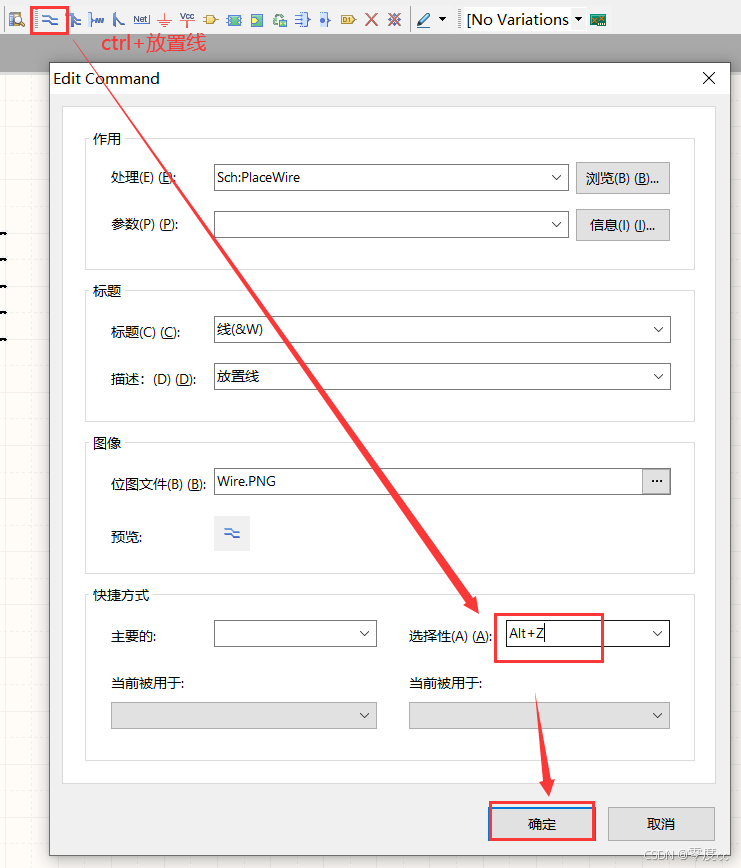

ctrl+放置线

Alt+Z：放置线

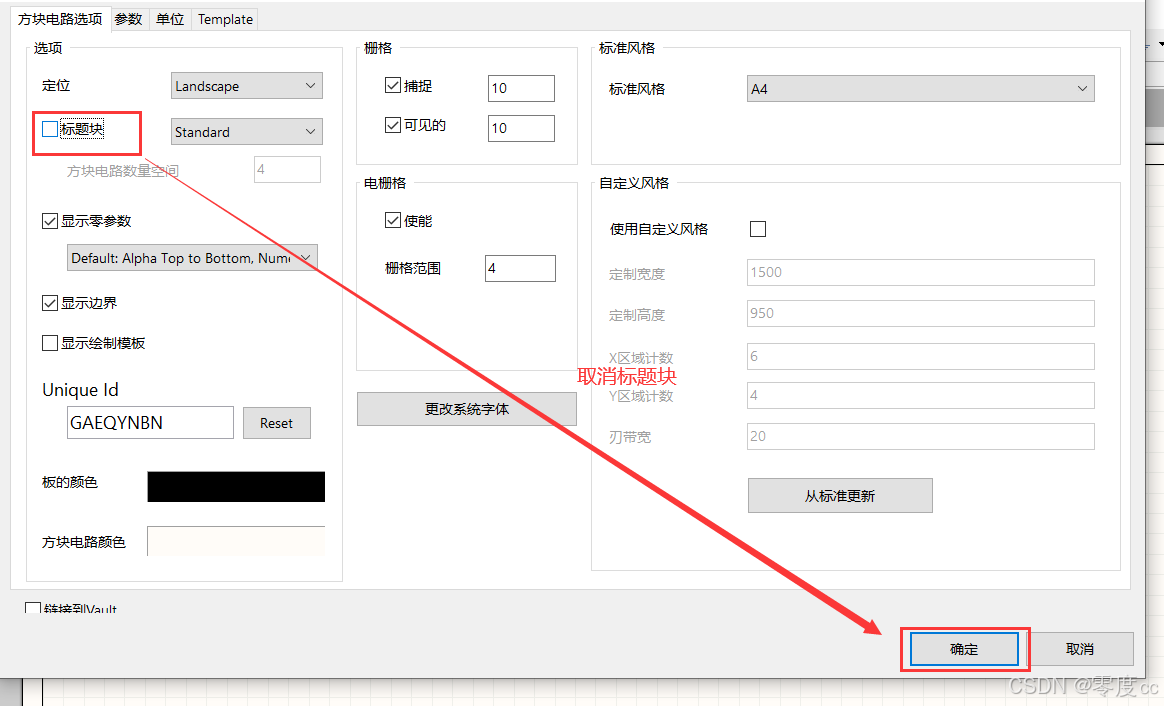

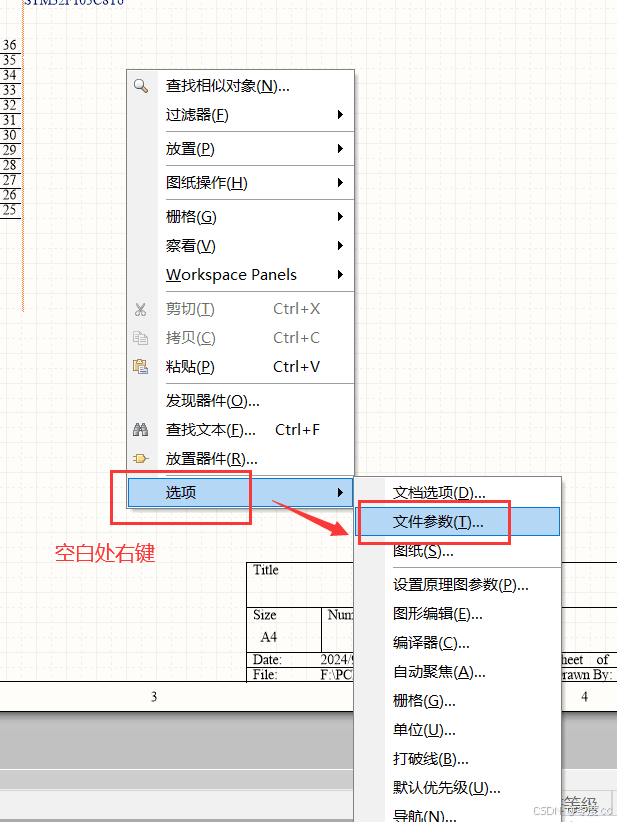

取消标题块

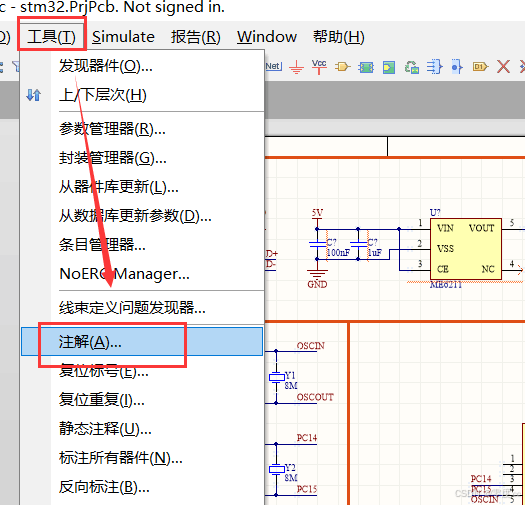

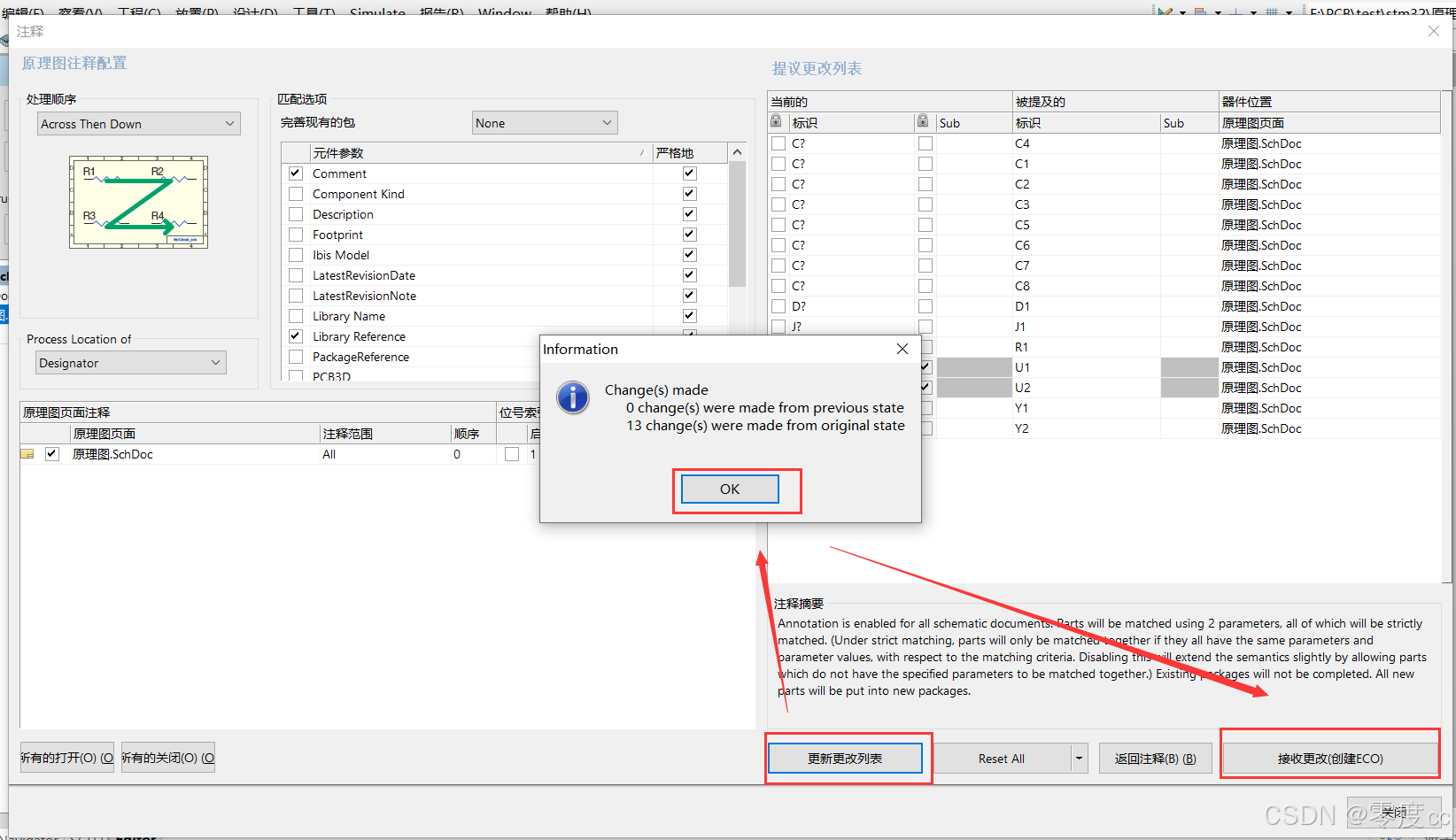

批量注册编号

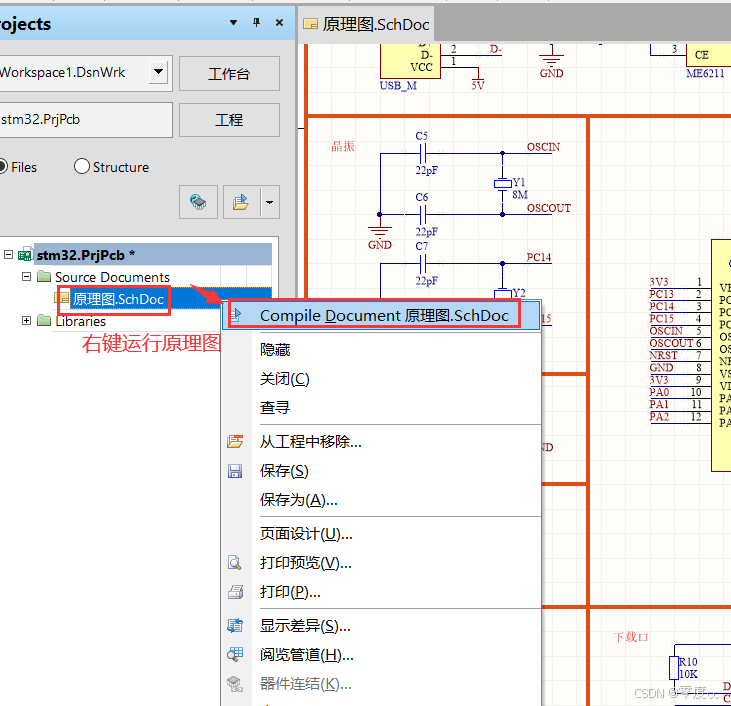

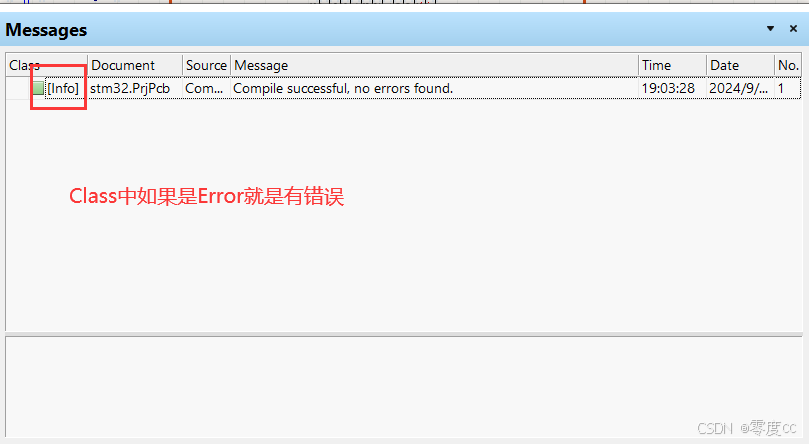

编译原理图查看是否出错

三、PCB布局

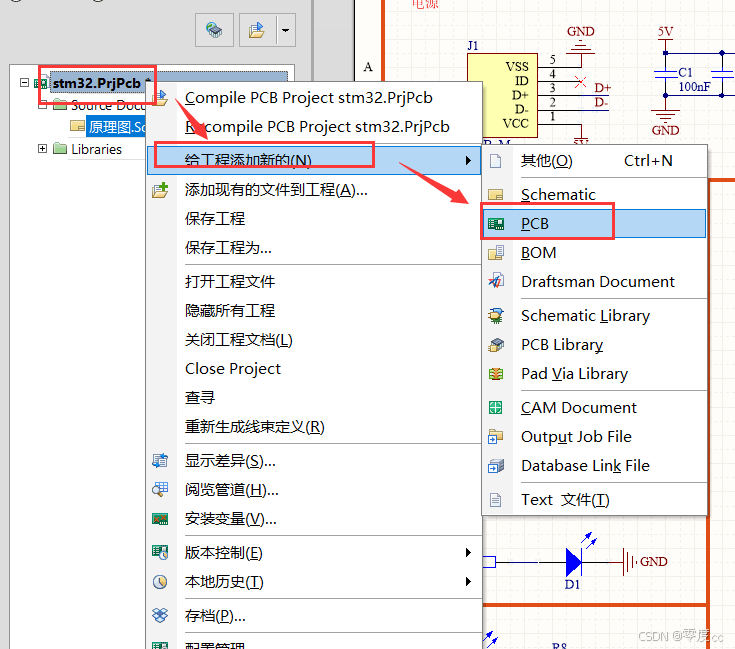

1、新建一个PCB文件

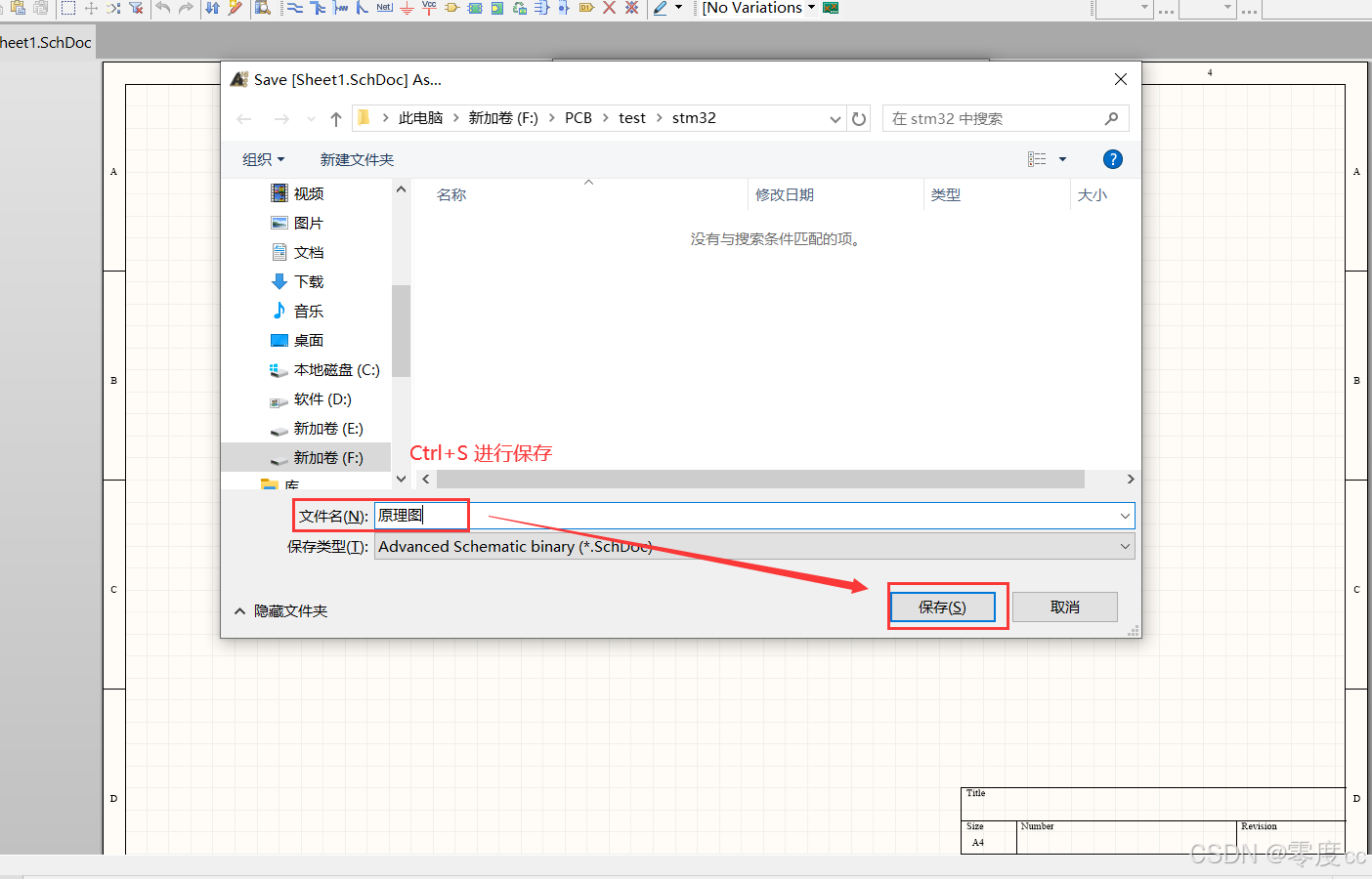

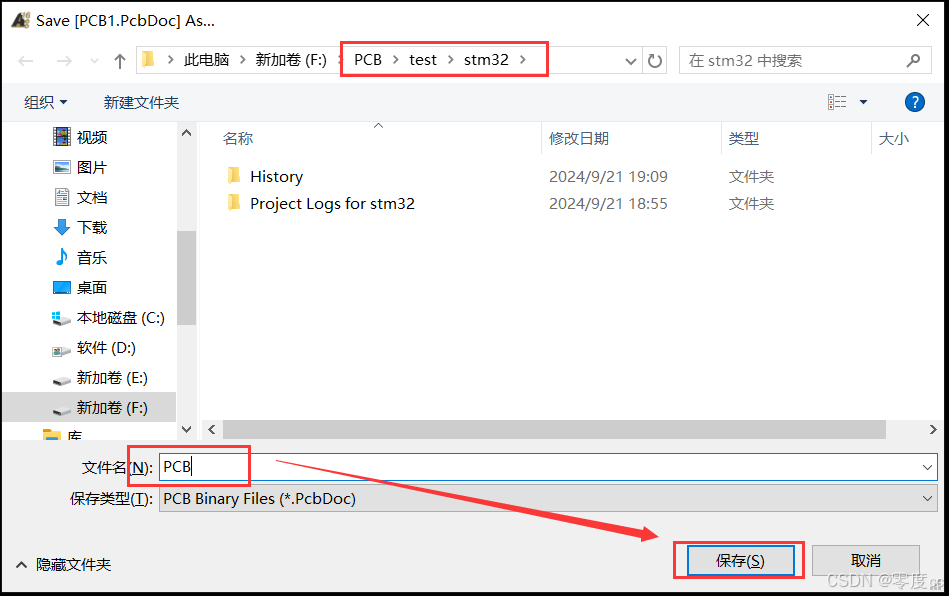

ctrl+s保存

2、将原理图中的器件导入到PCB中

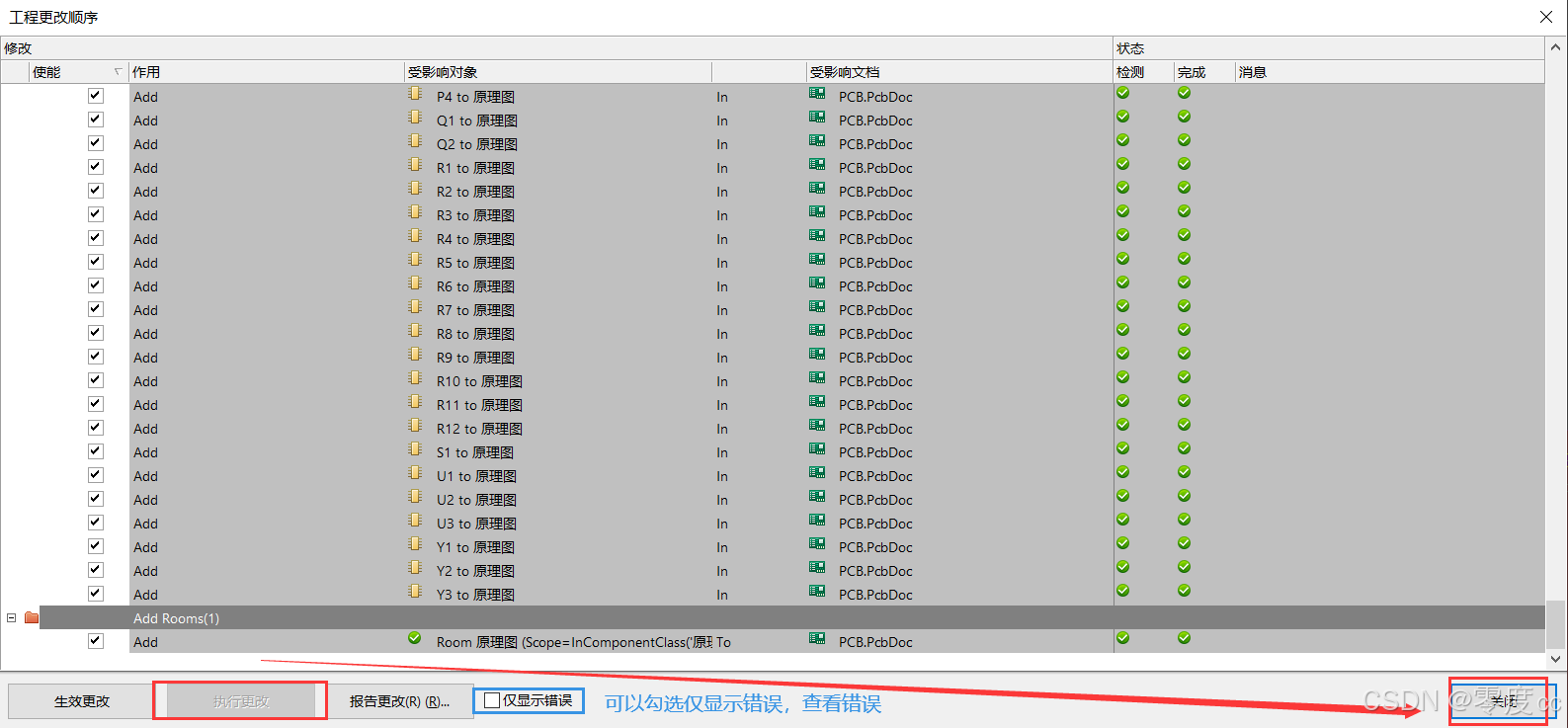

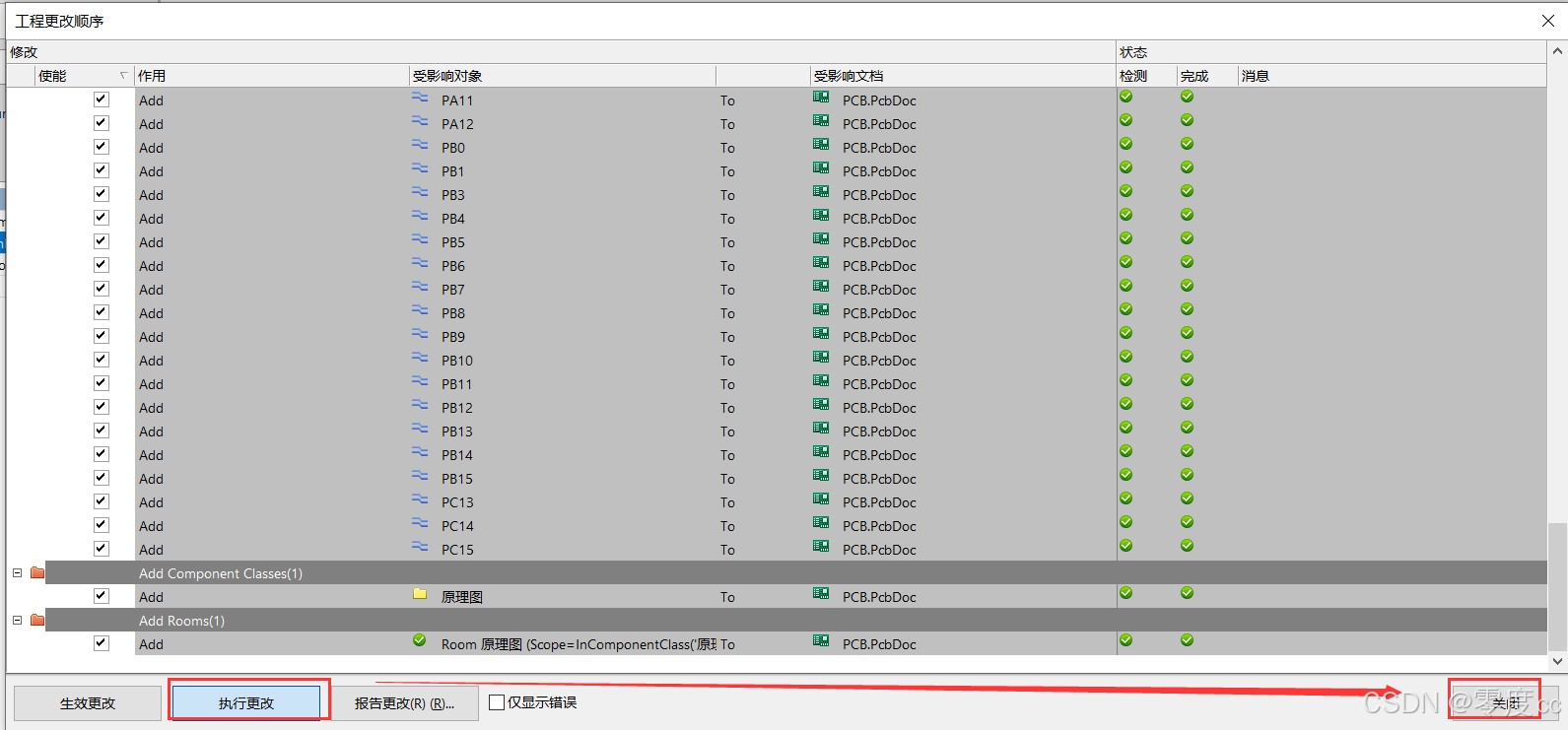

（1）在原理图中直接生成到PCB中

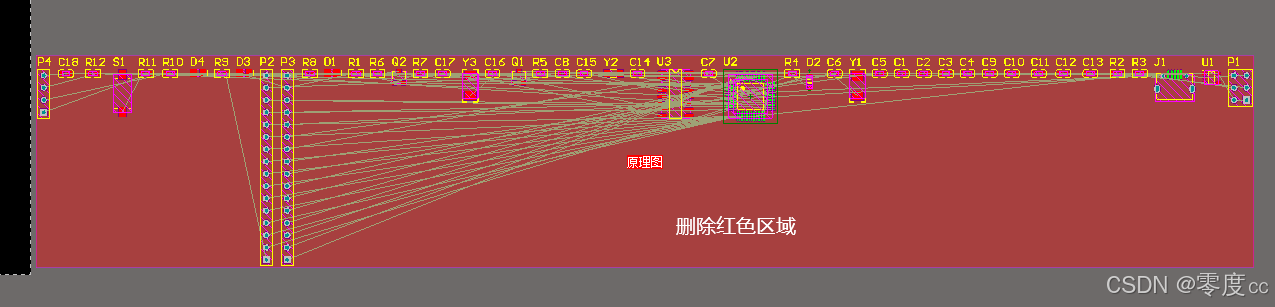

选择红色区域删除

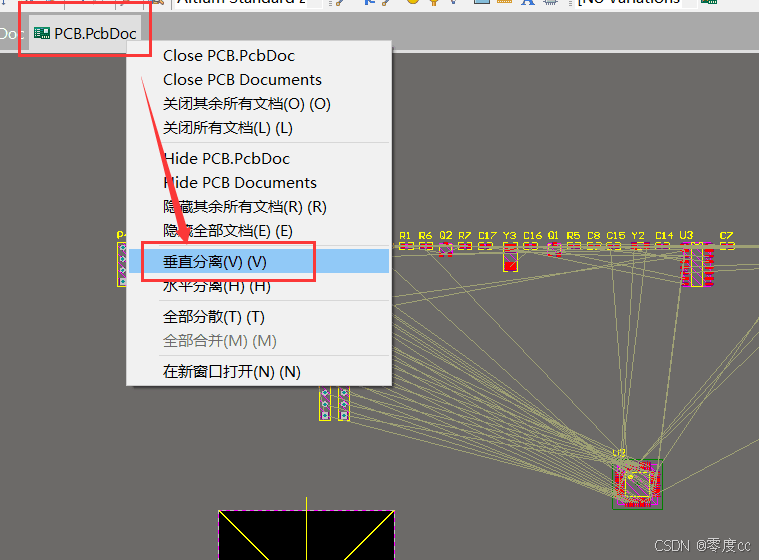

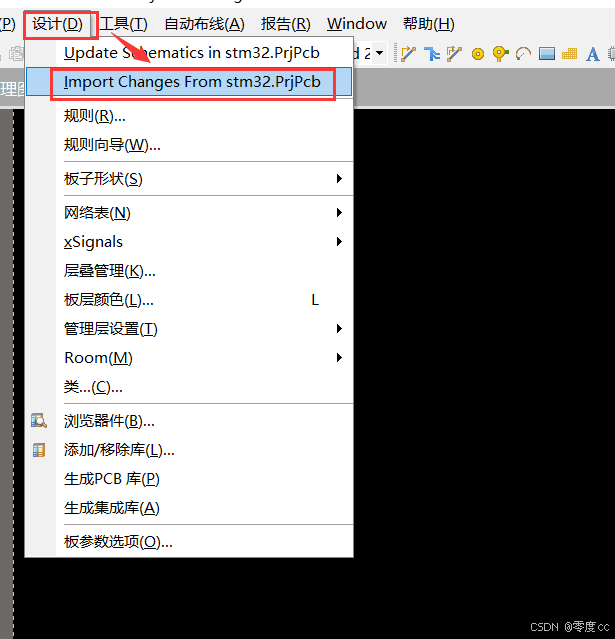

（2）从PCB中引用原理图的器件

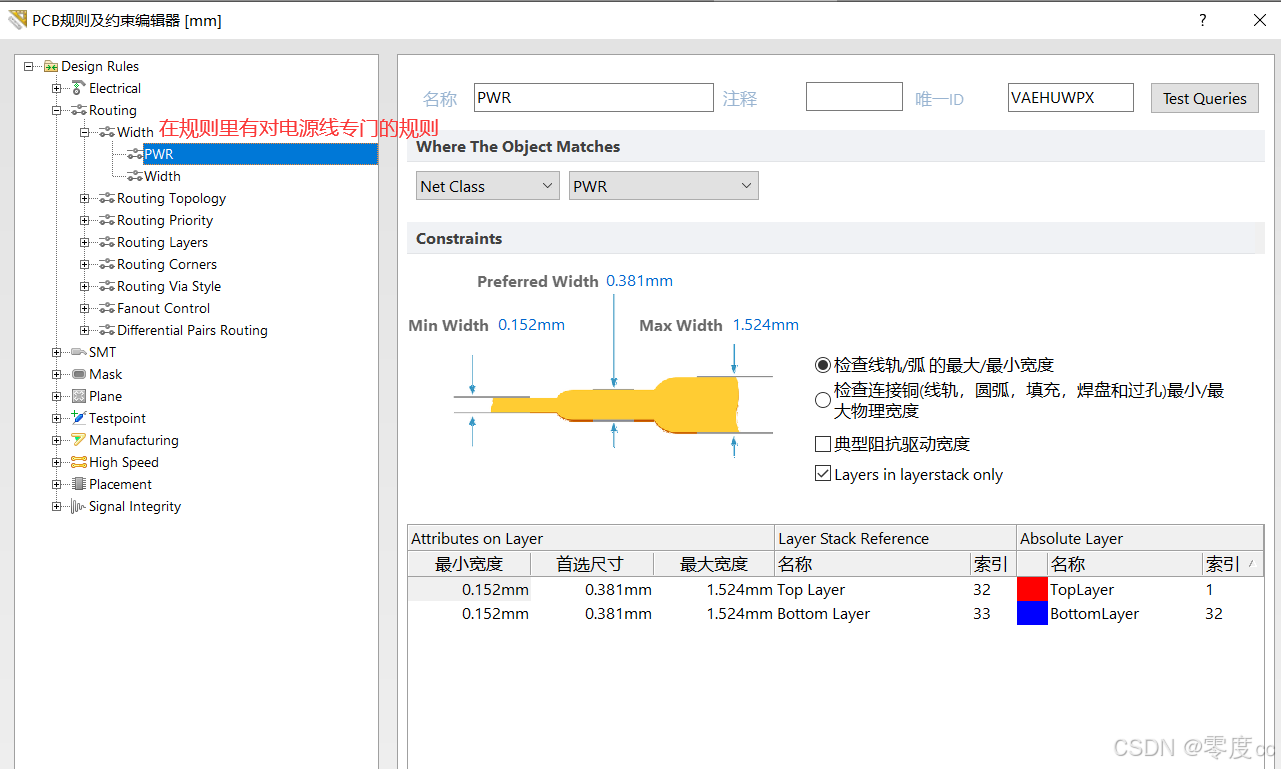

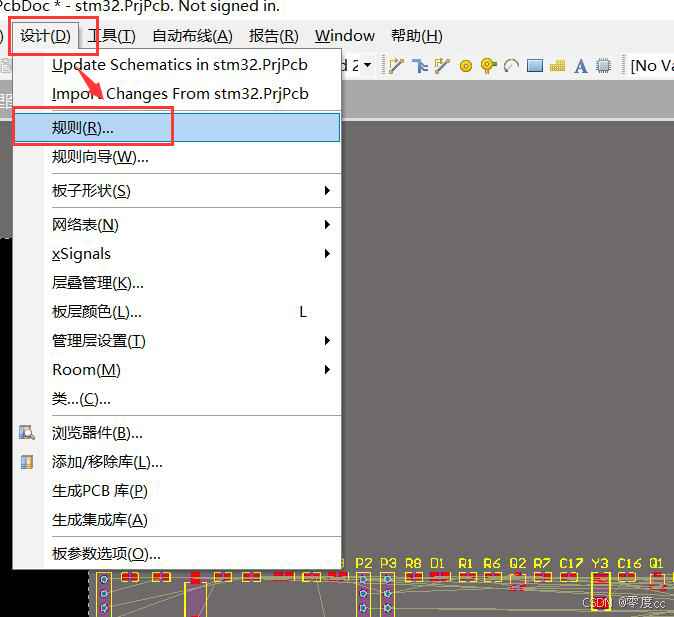

3、规则设计

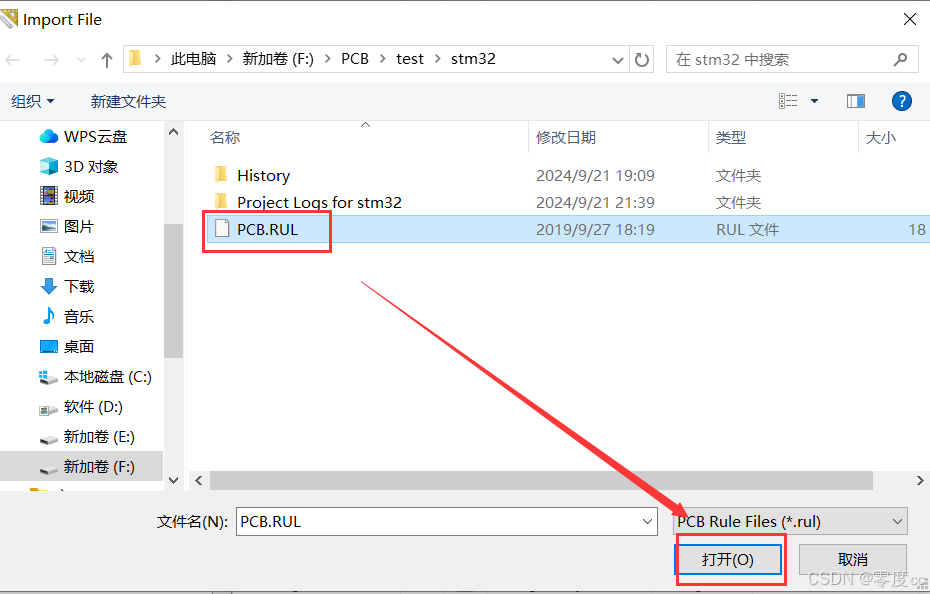

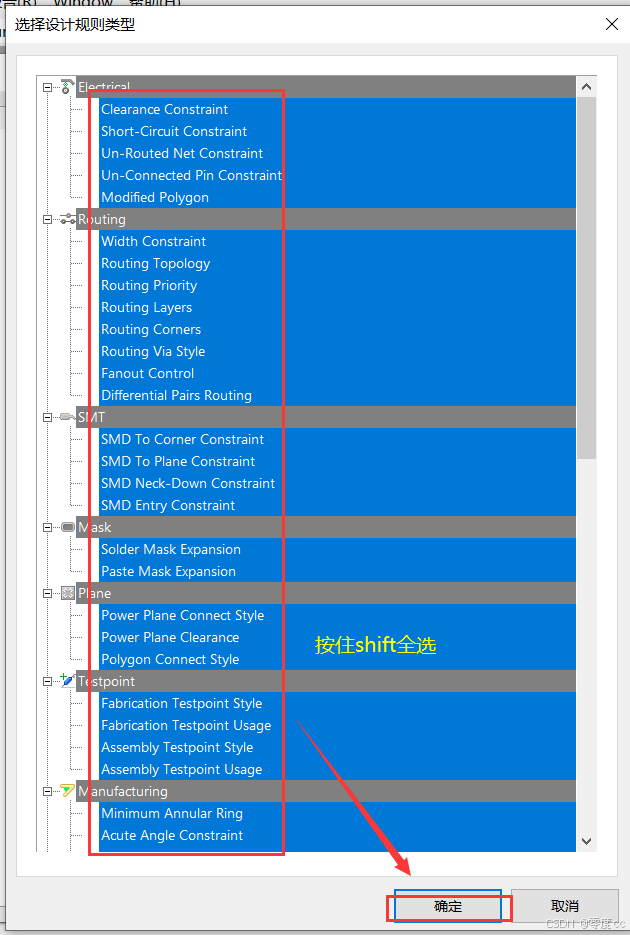

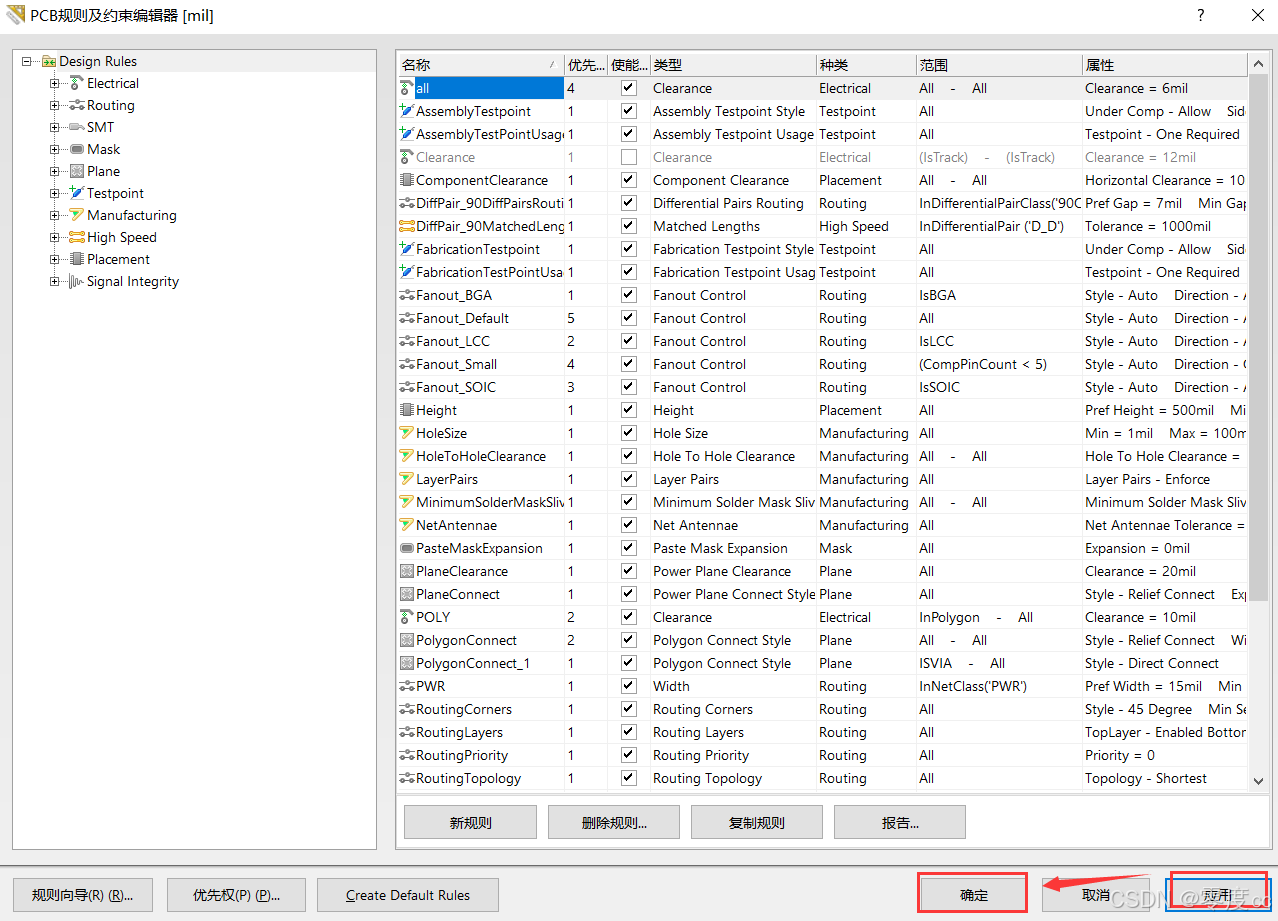

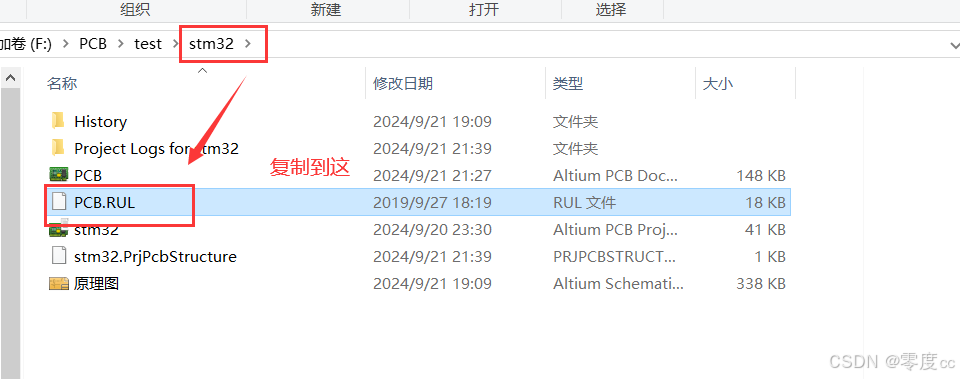

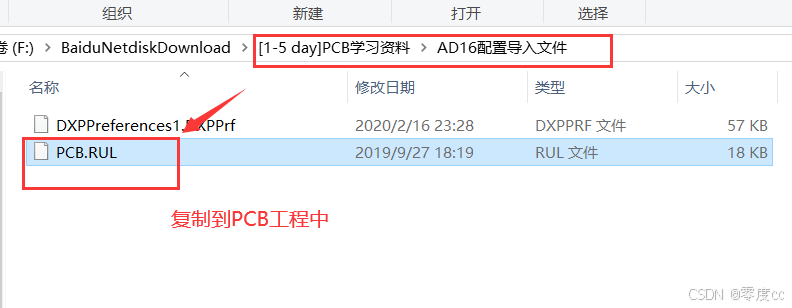

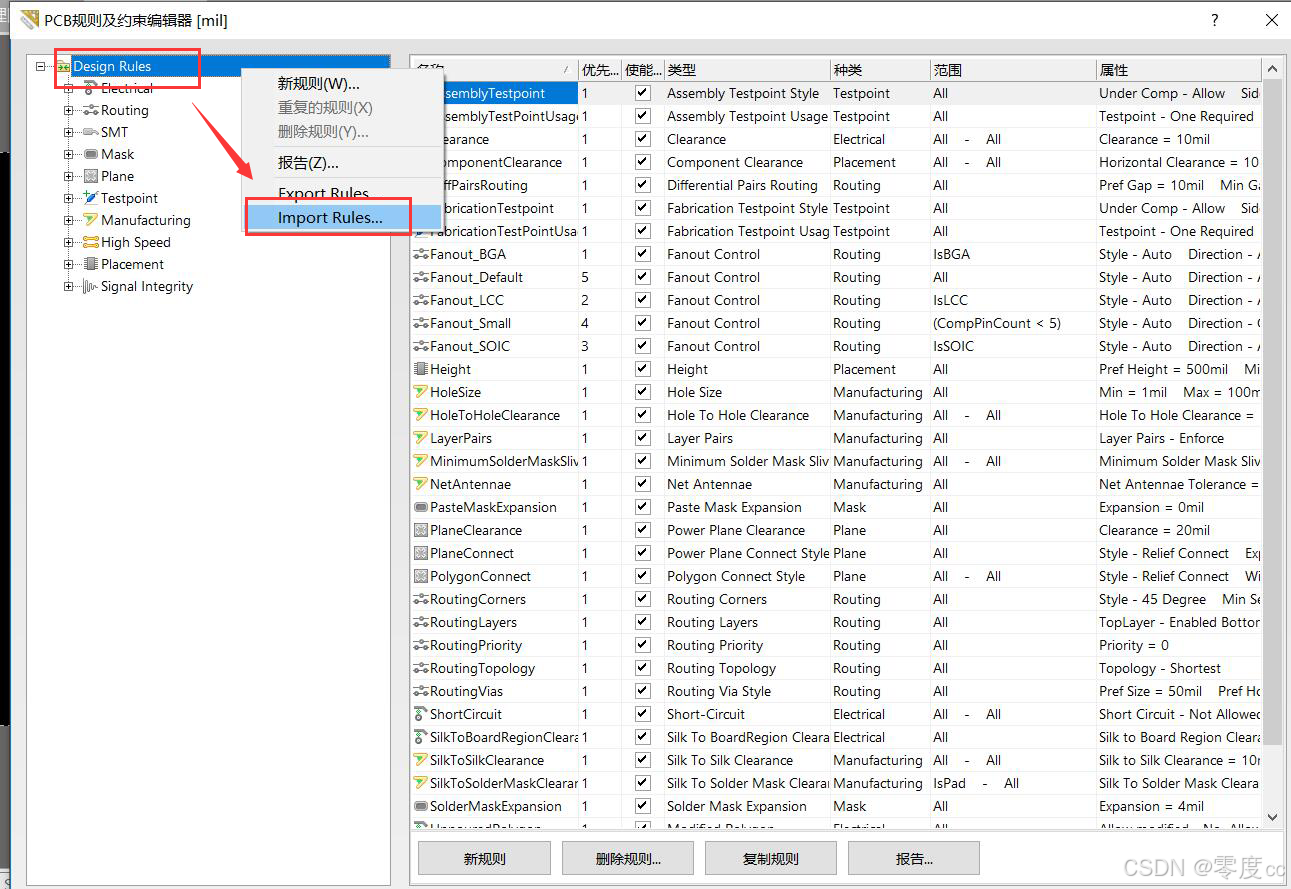

导入规则

4、绘制辅助线

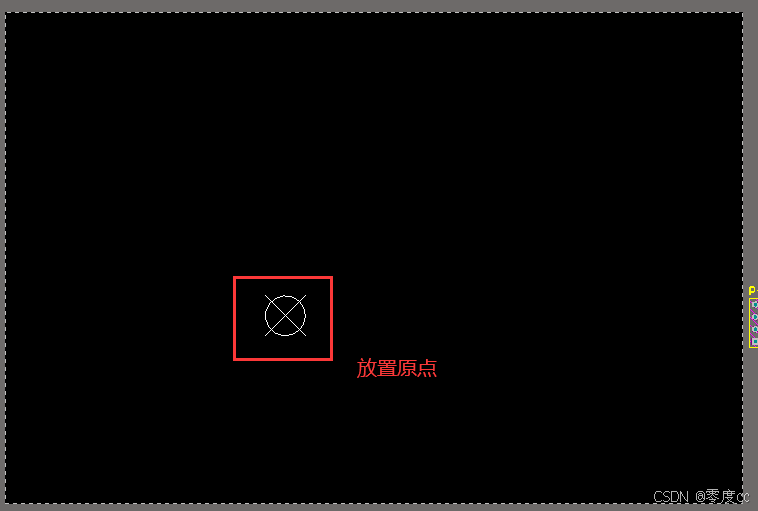

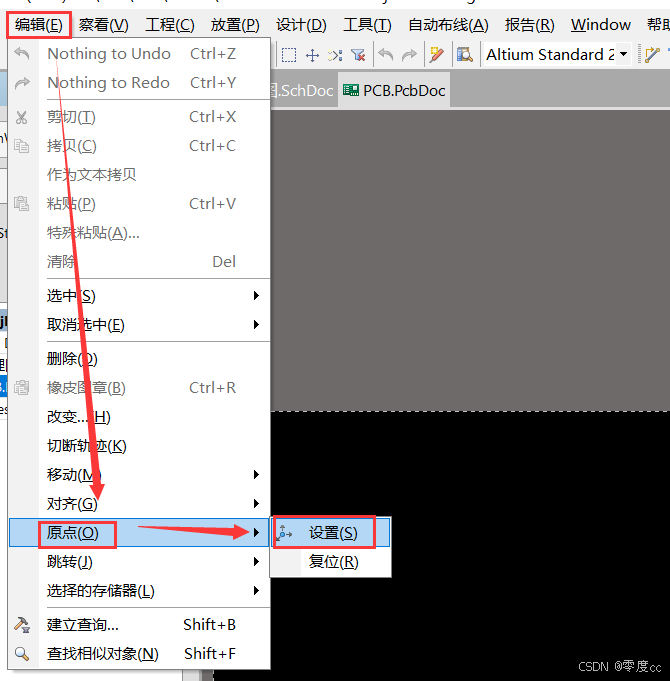

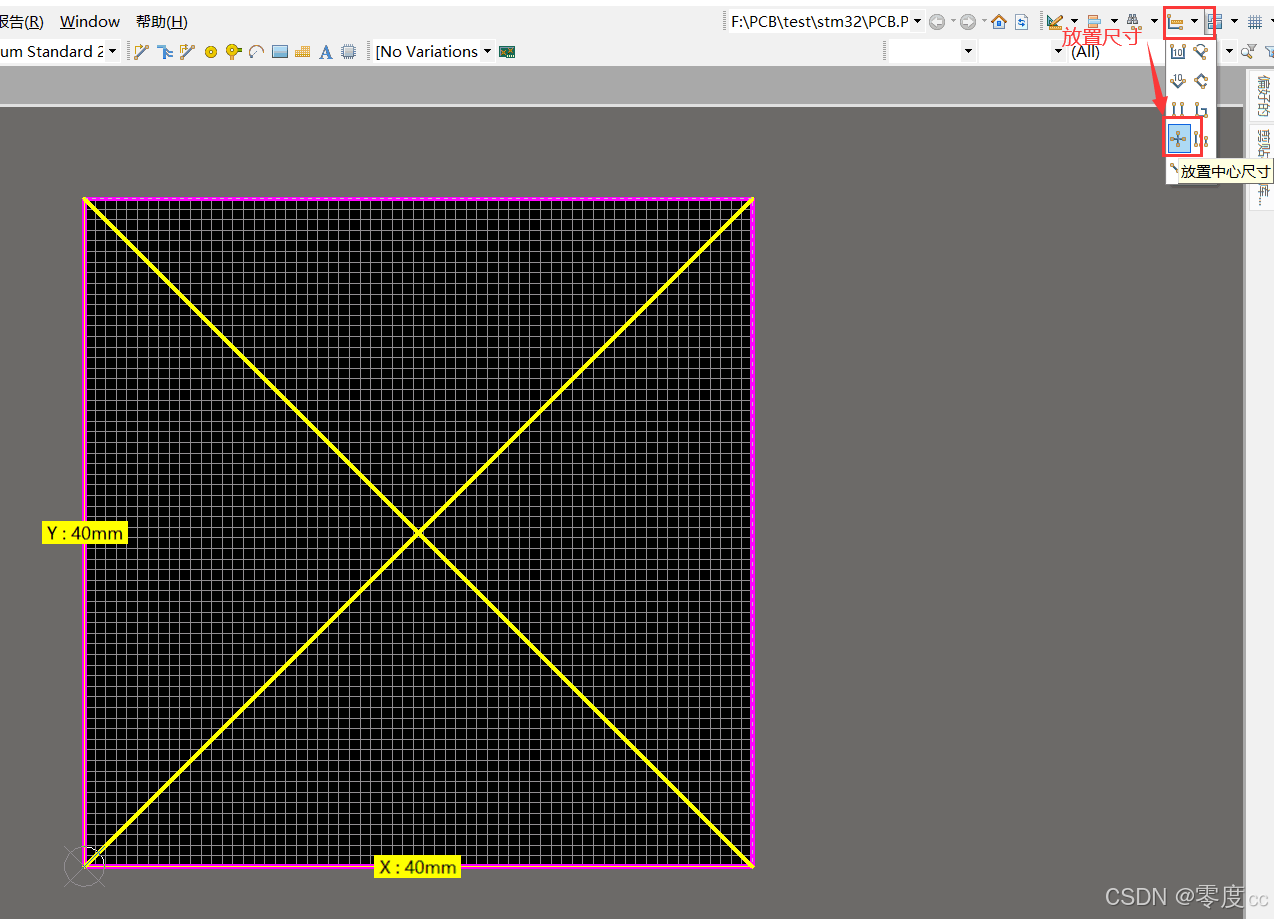

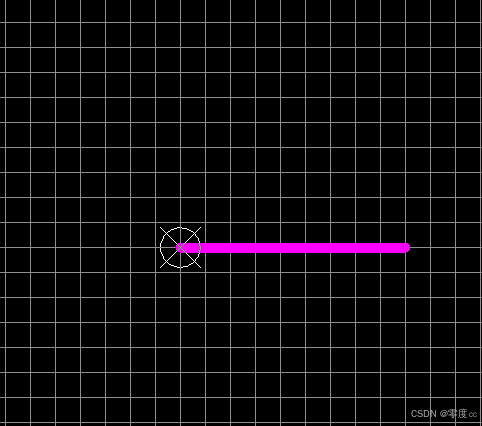

在PCB中设置原点

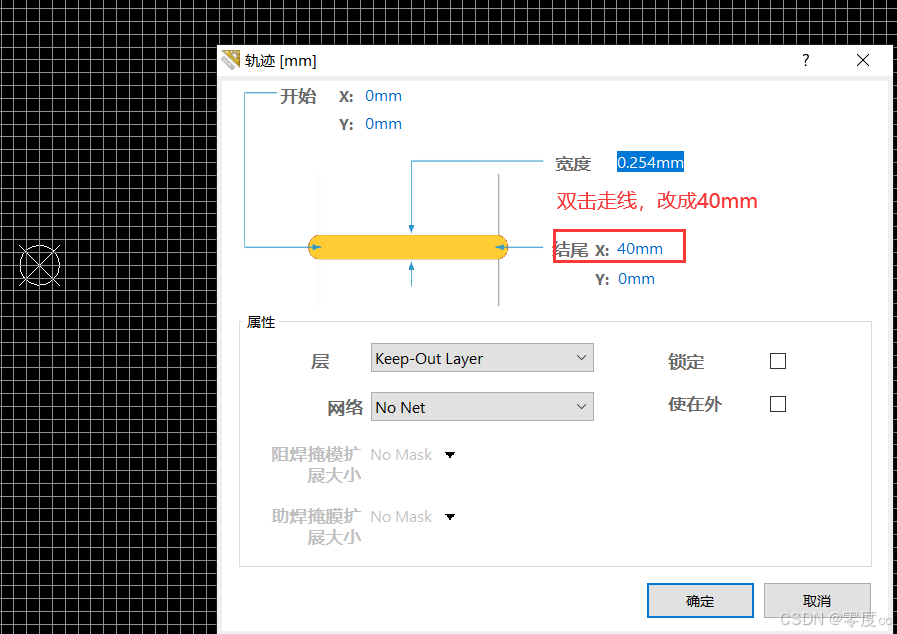

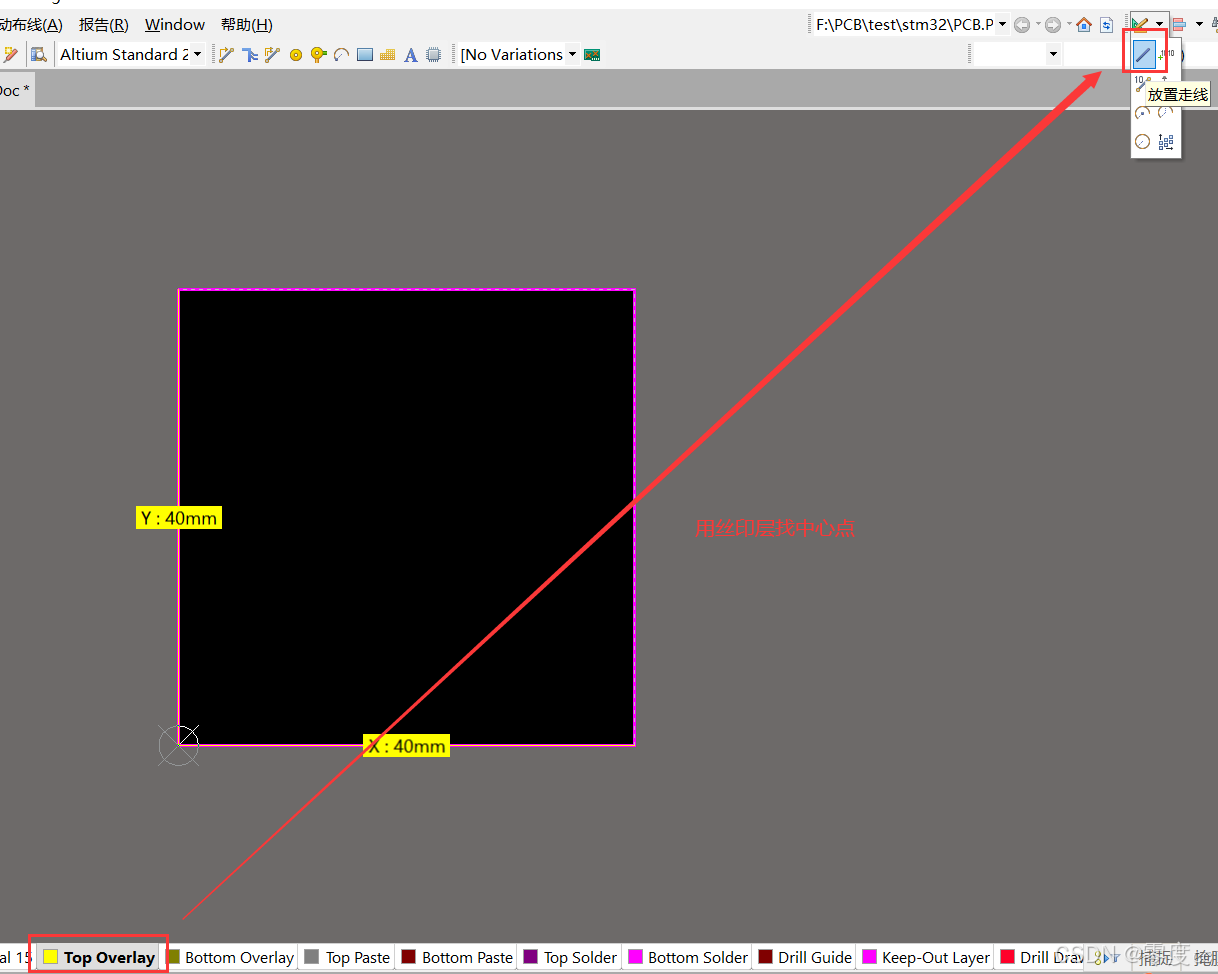

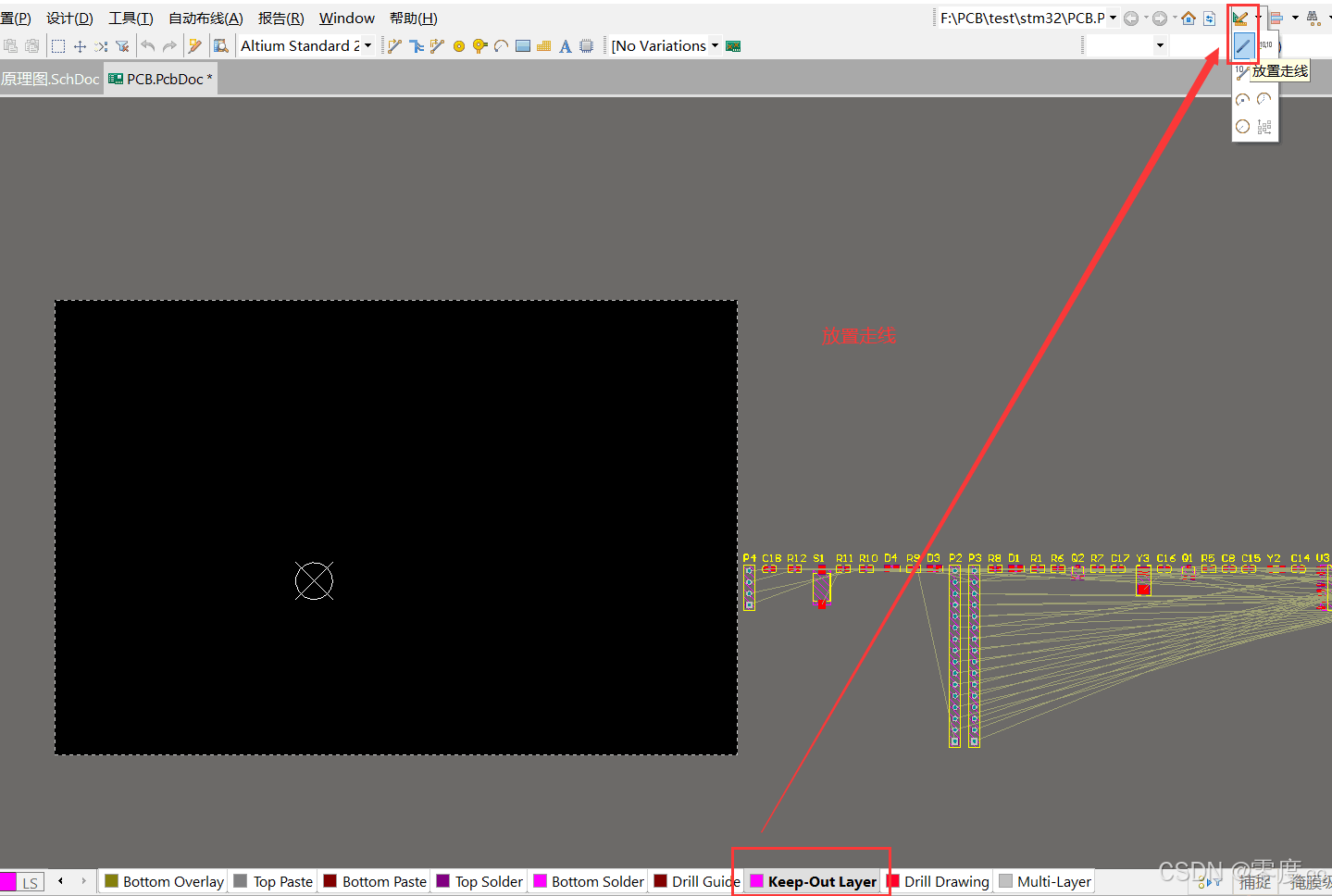

放置走线

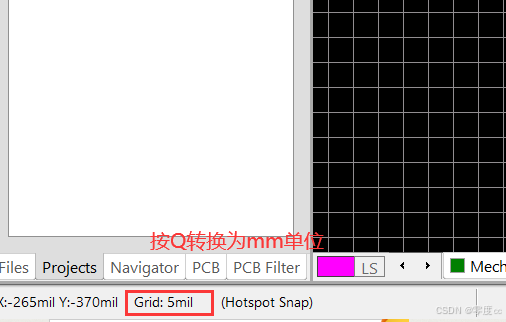

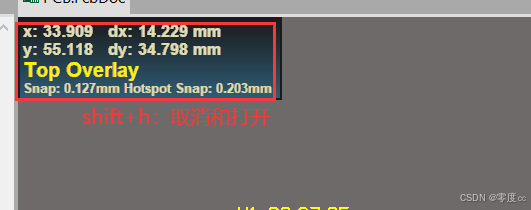

英文键盘下【Q】键转换单位

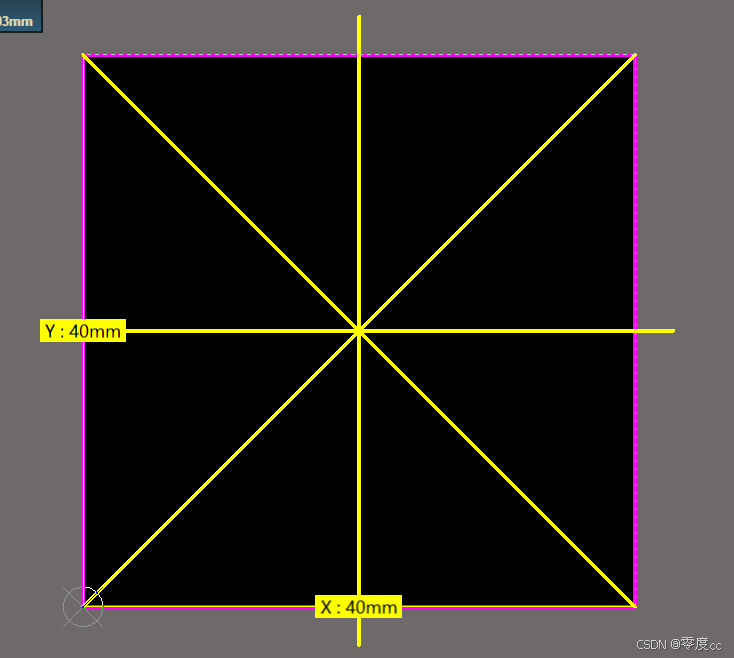

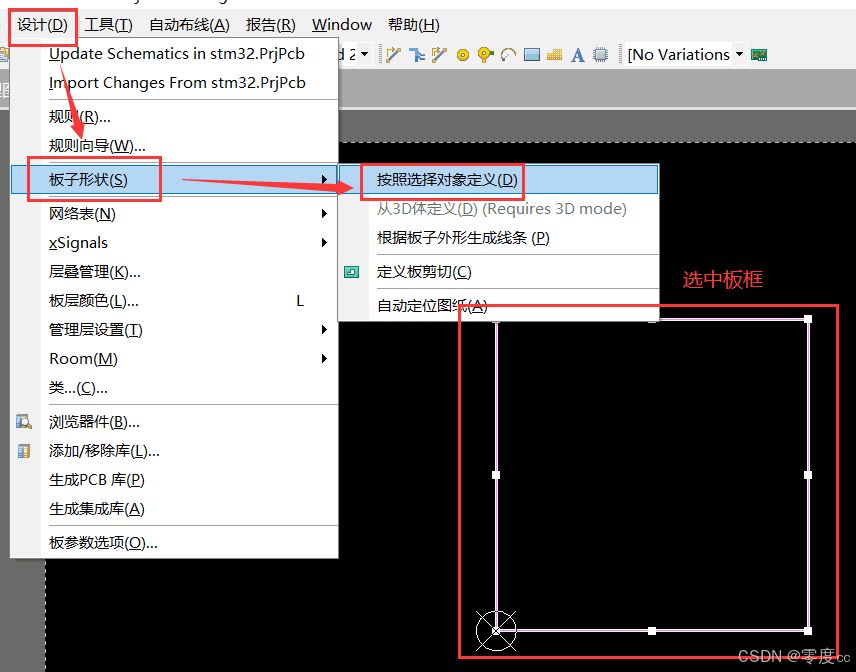

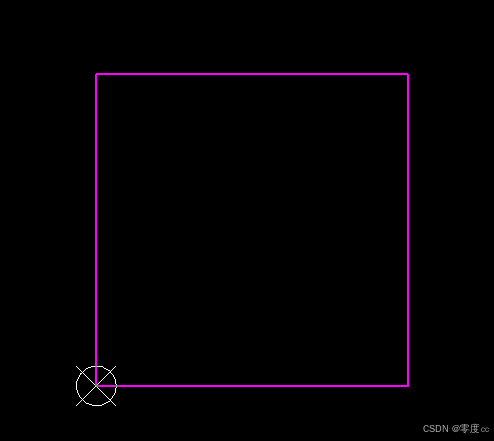

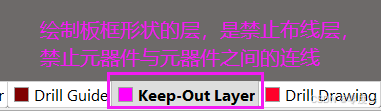

画一个40*40mm的板框大小

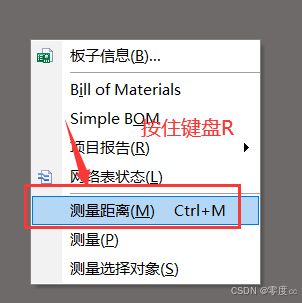

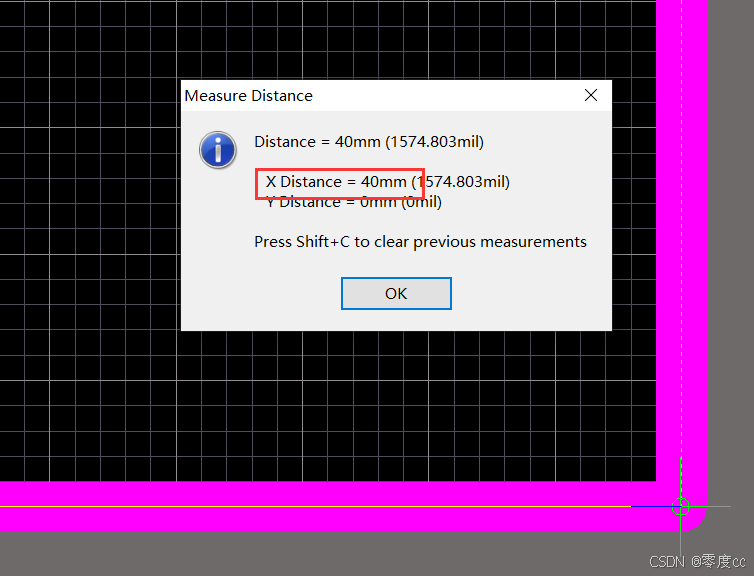

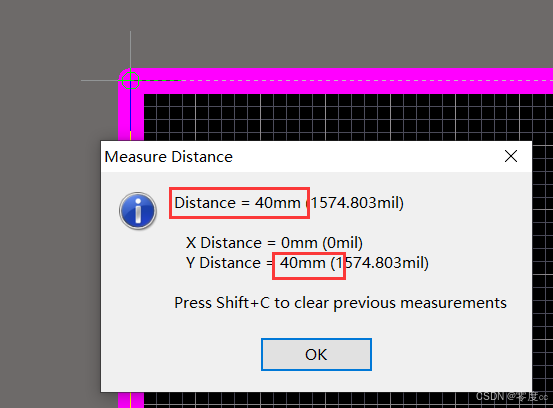

测距离

设置辅助线

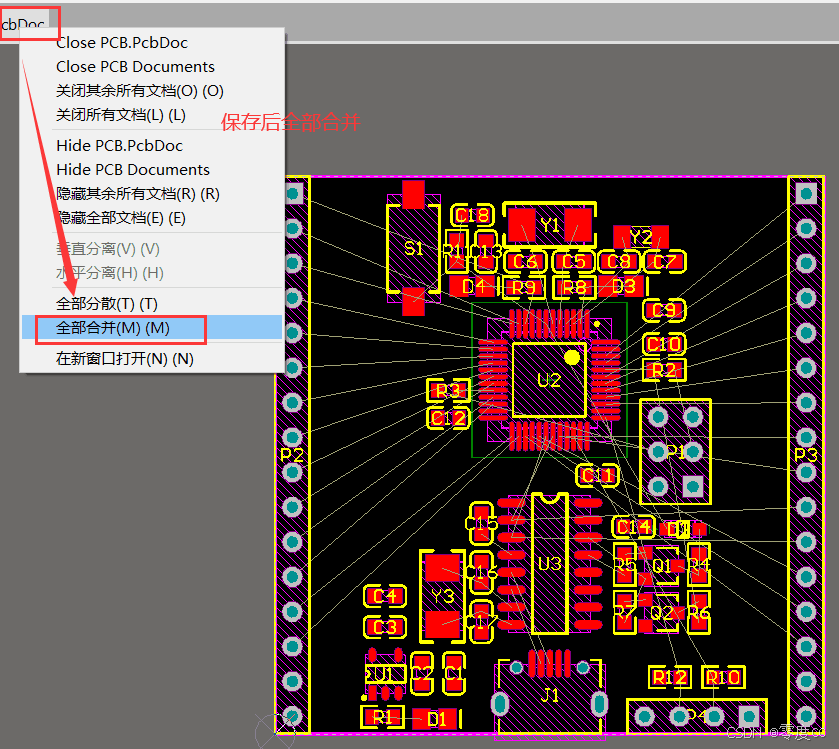

5、布局

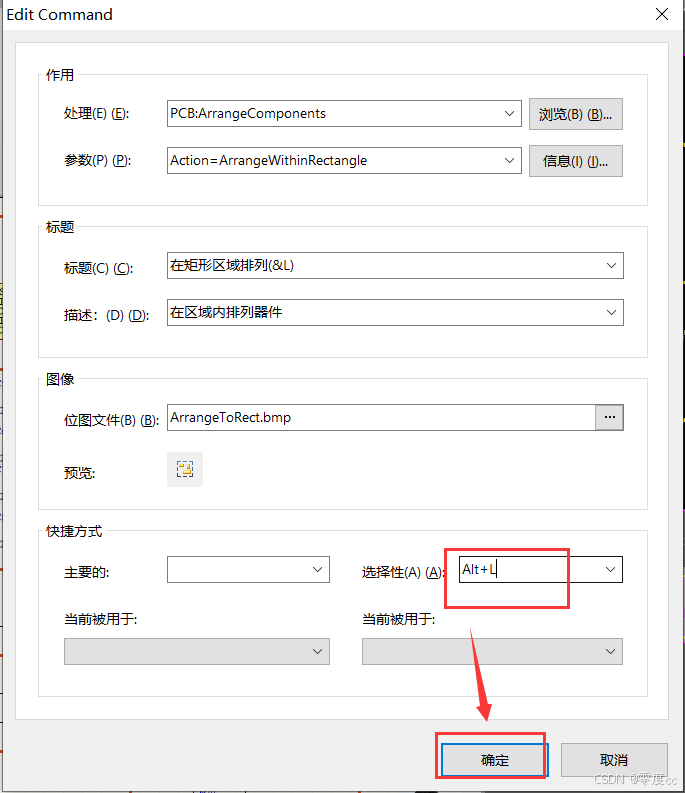

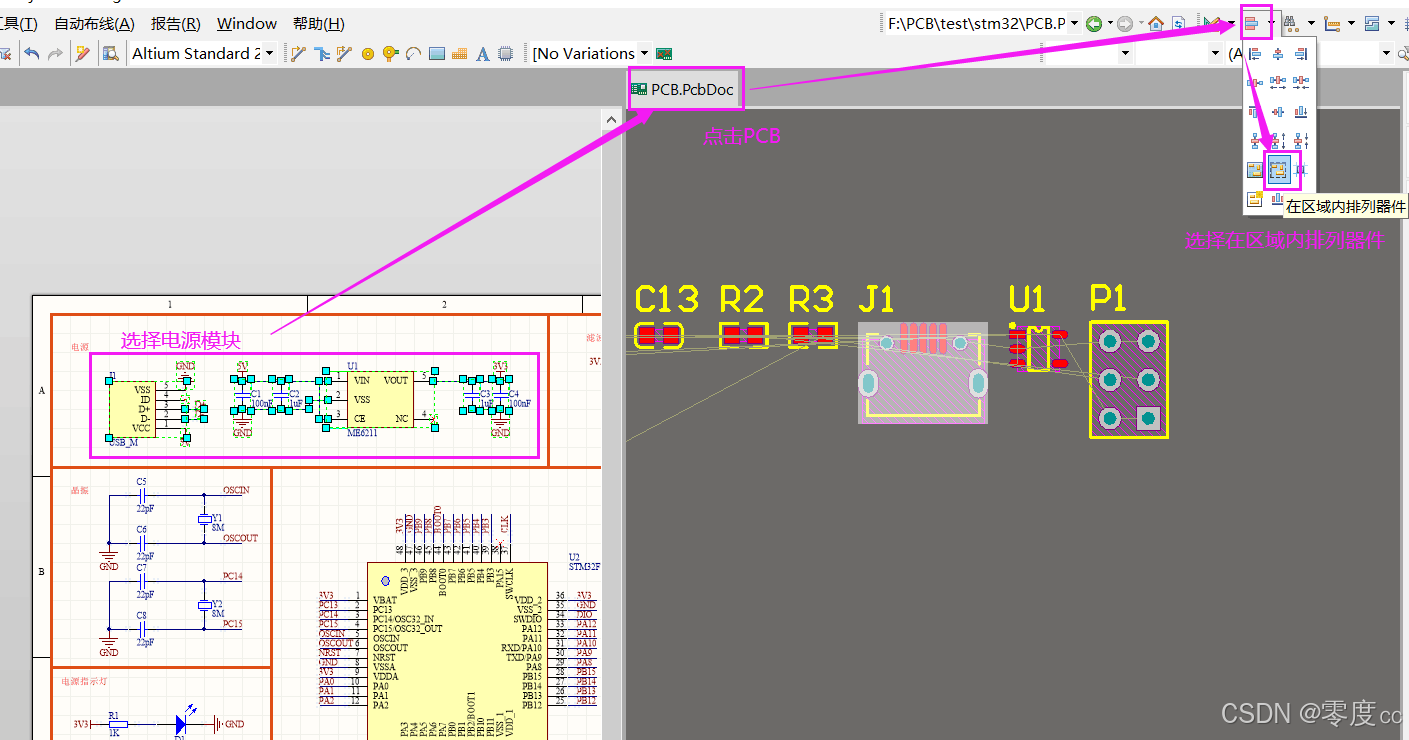

可以将区域内排列器件设置成快捷键

按ctrl后选中改键

布局以先大后小的原则，或者从左到右的原则

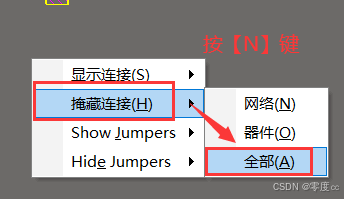

可以按【N】键关闭飞线

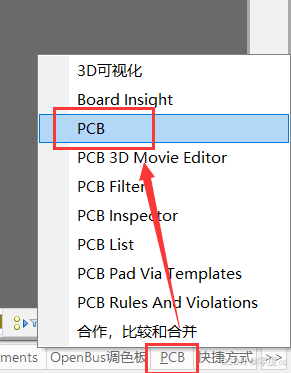

关闭电源线

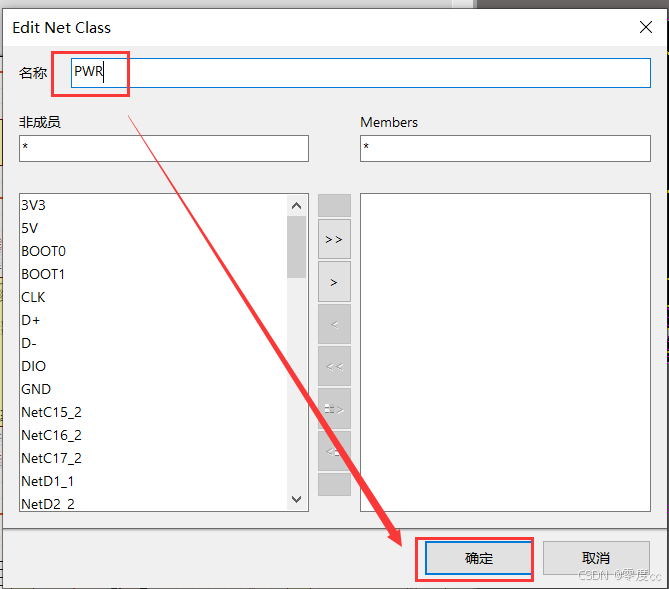

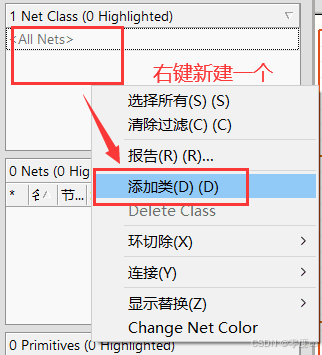

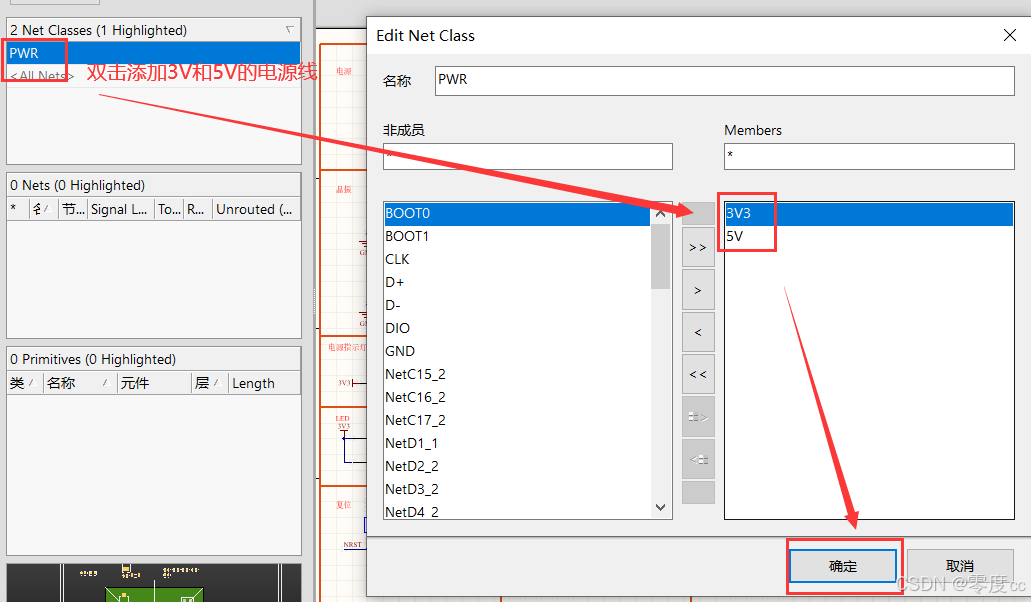

添加所有的电源线

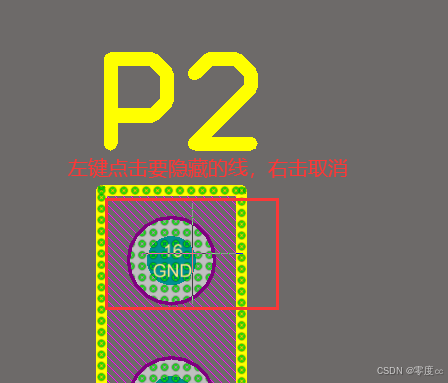

隐藏电源线

隐藏底线

shift+鼠标可以选择多个

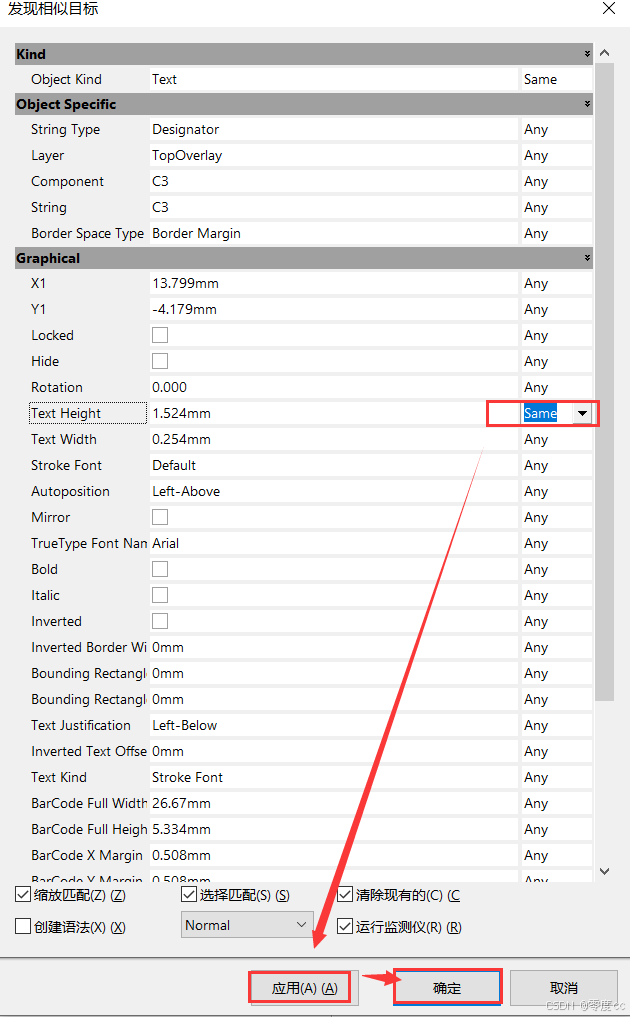

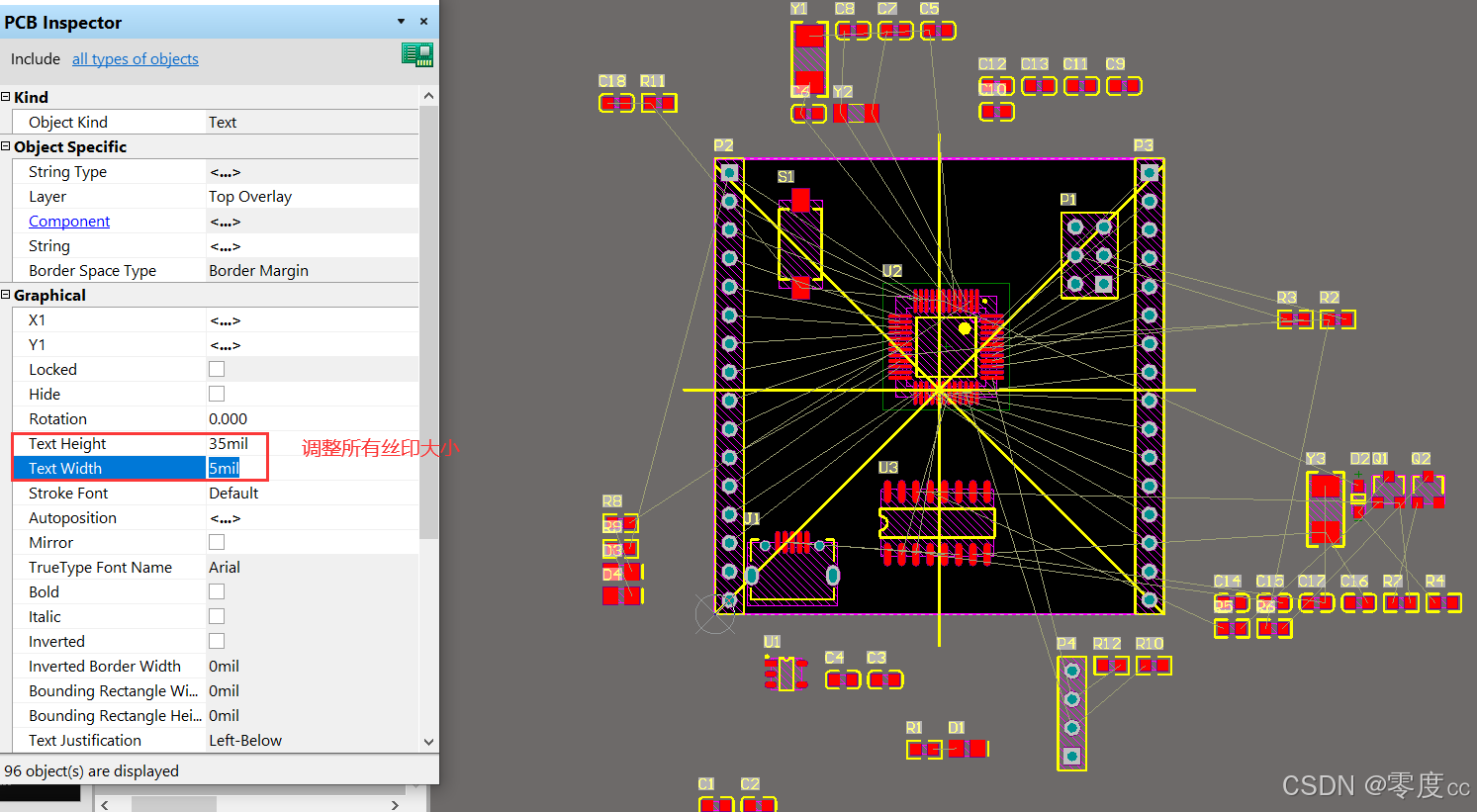

6、设置丝印大小

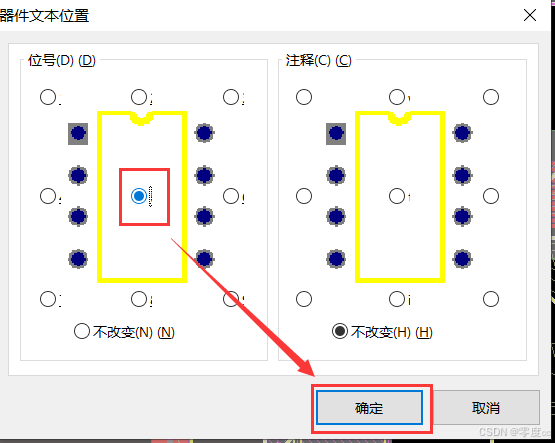

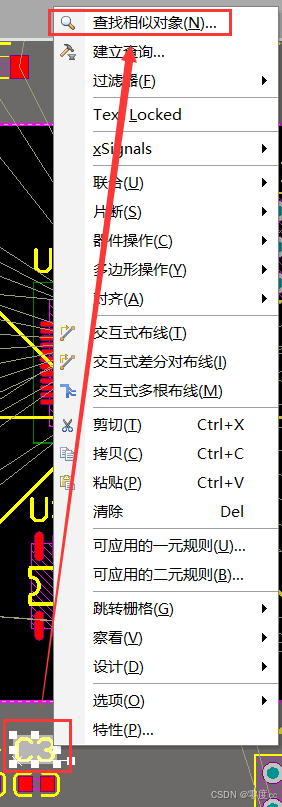

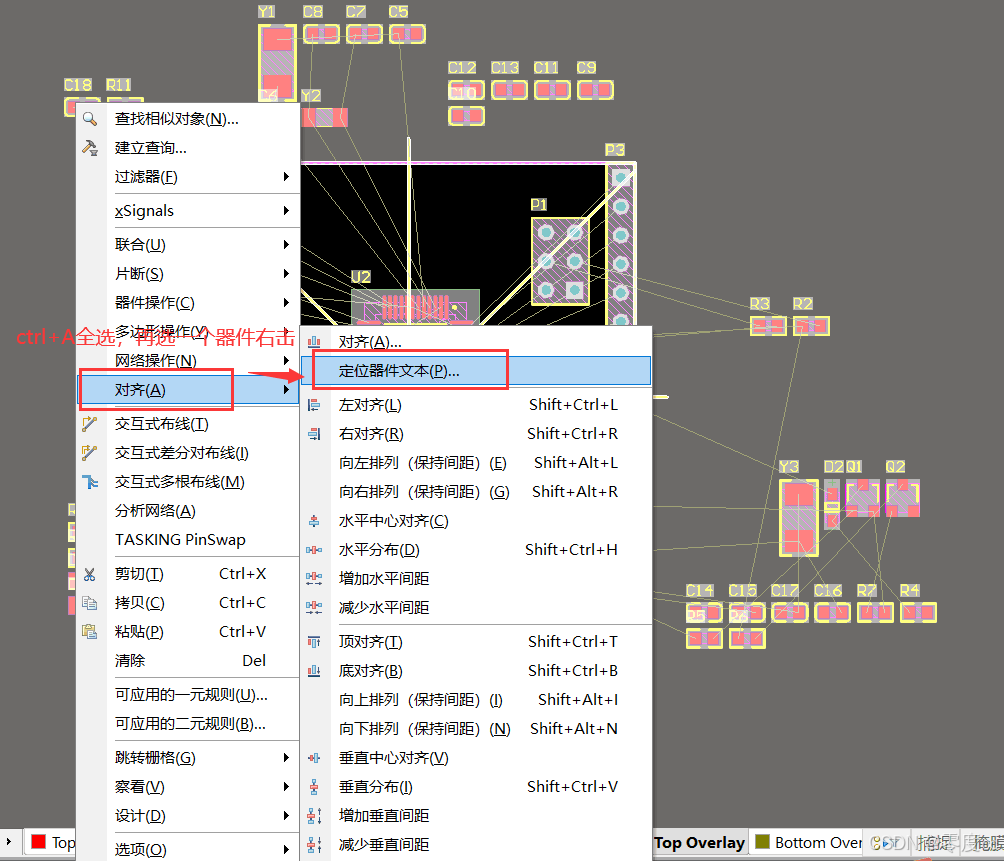

将所有丝印居中在器件里面

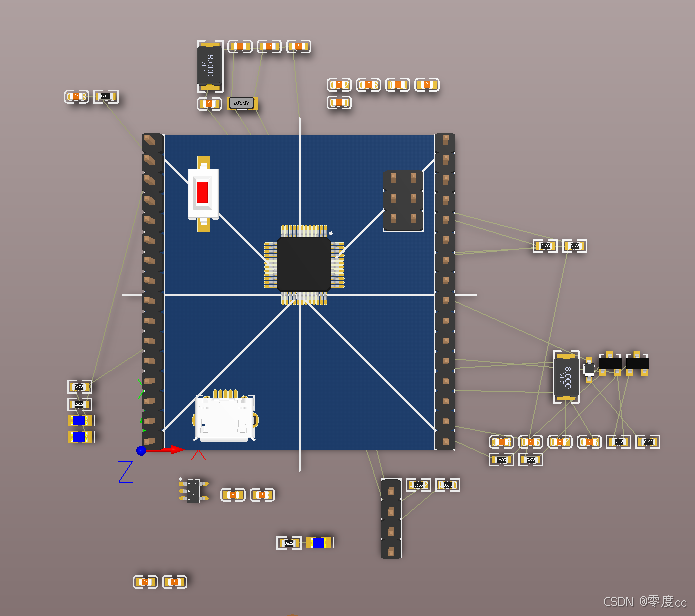

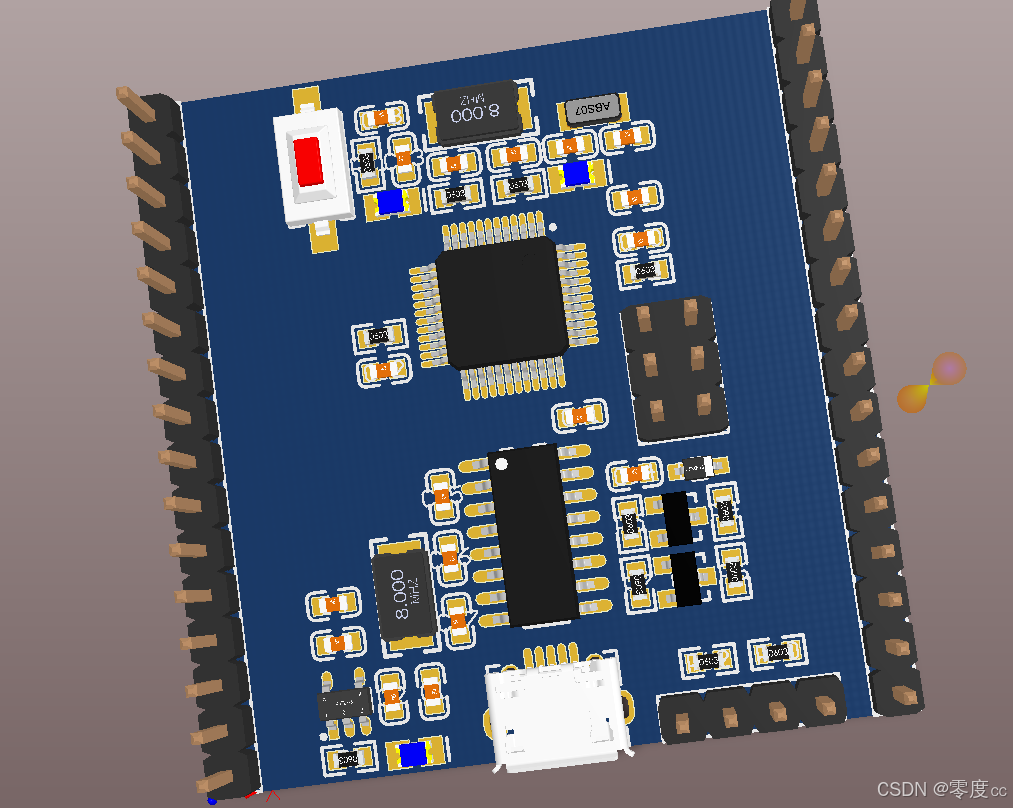

查看3D效果图（可以通过2/3进行2D和3D的切换）

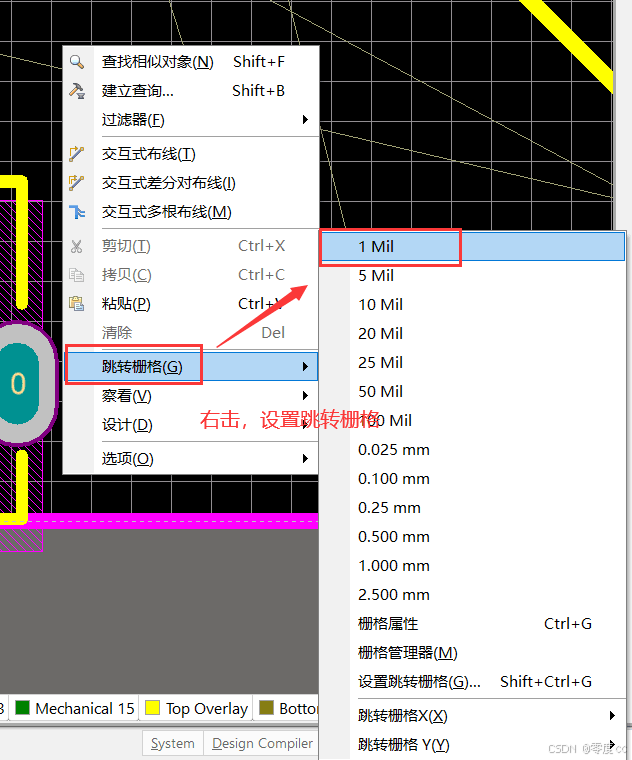

设置跳转栅格

快捷键对齐

选中元器件，按下ctrl+shift+T，顶部对齐

按下ctrl+shift+T，顶部对齐

滤波电容放在芯片附近

四、PCB布线

1、布线

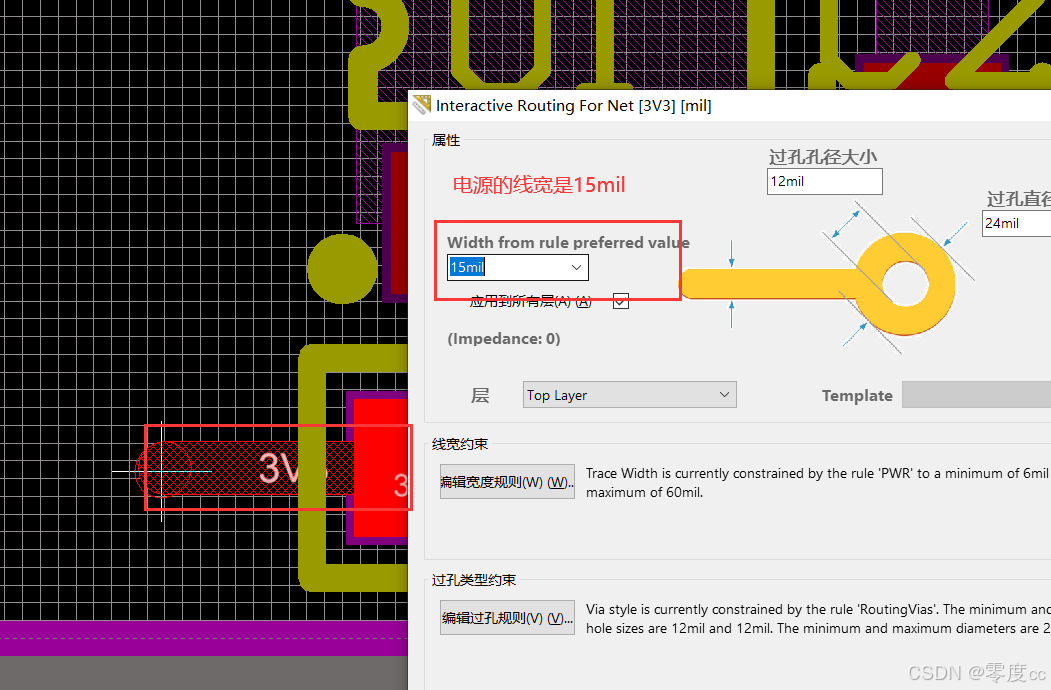

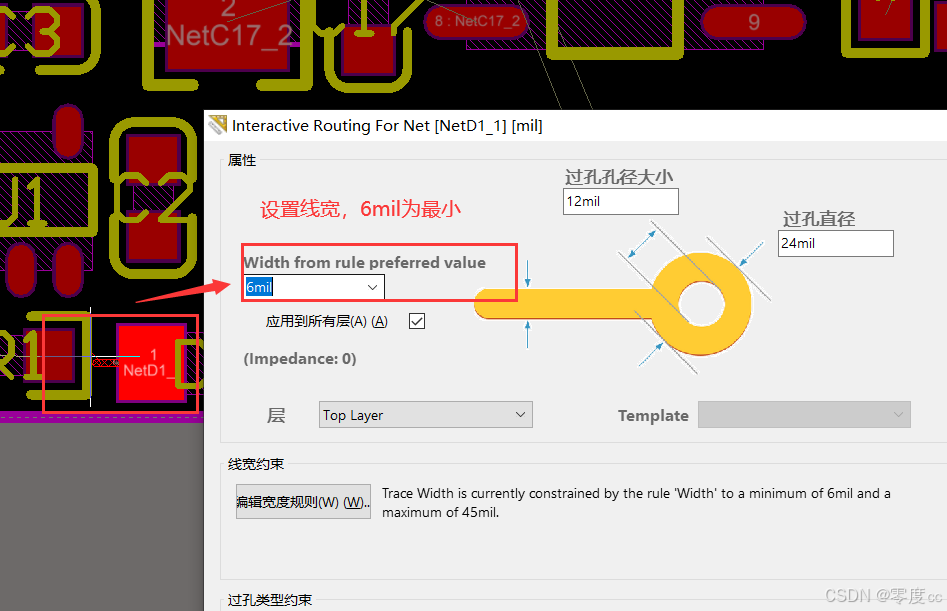

tab键改参数

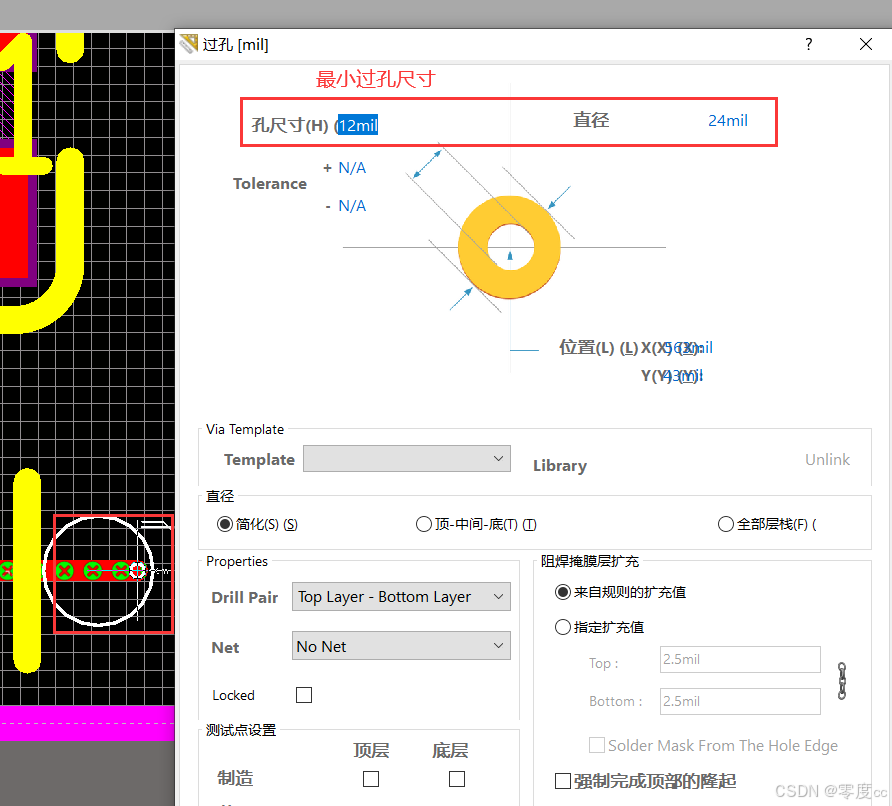

2、过孔

tab键改参数

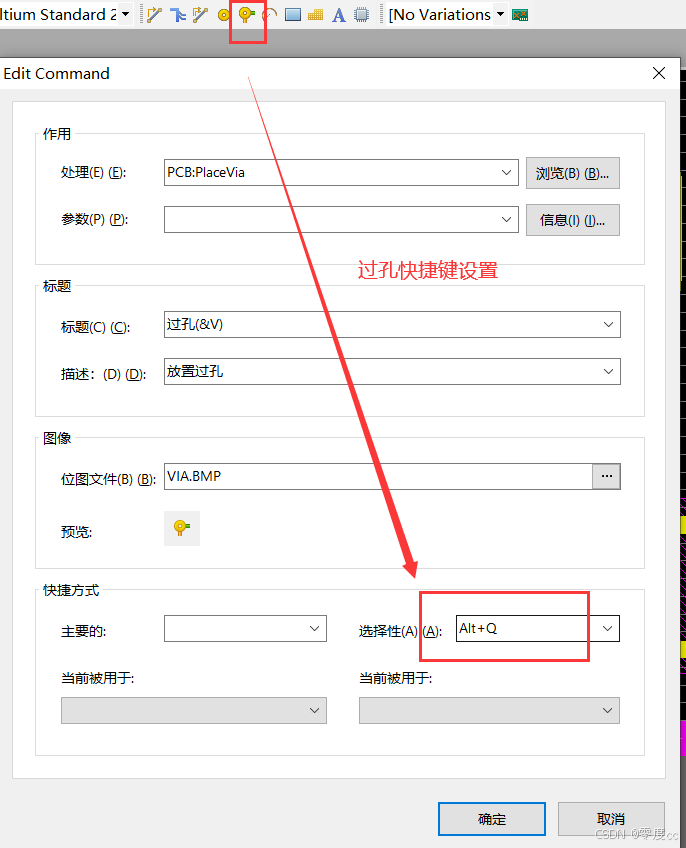

alt+Q：过孔

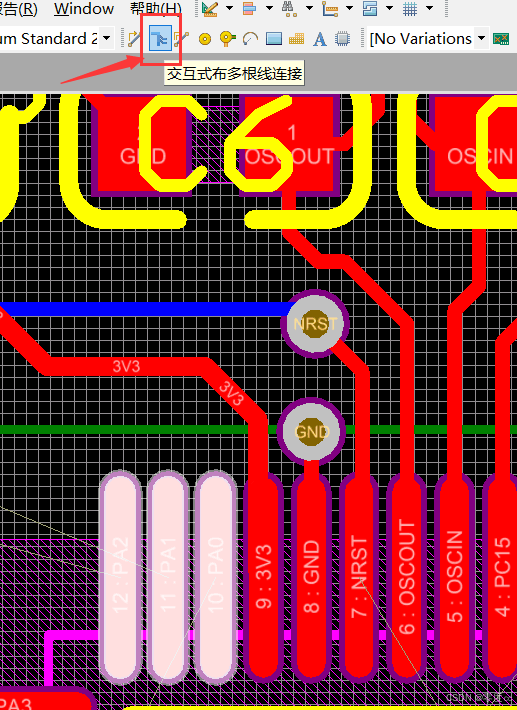

3、多根走线
