Calibre：LVS 快速debug short/open技巧

已于 2023-07-02 09:54:02 修改
阅读量6.1k 收藏 68
点赞数 1
分类专栏： Calibre+Physical Verification 文章标签： 后端
于 2022-05-01 09:08:24 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/m0_61544122/article/details/124520033
版权
本文介绍了如何利用Calibre的LVS功能进行短路和开路问题的快速debug。通过启用Fix Suggestions和LVS Shorts Isolation，可以便捷地获取解决方案建议并高亮分析短路位置。通过逐层分析和添加TEXT辅助，能更准确地定位问题所在层。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >


1.Enable Fix Suggestions

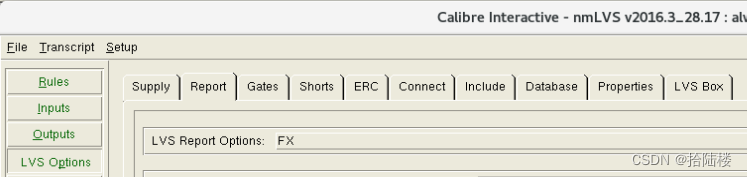

Calibre对于很多LVS问题可以直接给出结论，省去了用户分析的过程。设置方法如图1，也可以在rule file中设置“LVS Report Option FX”。




图1.LVS Report Option

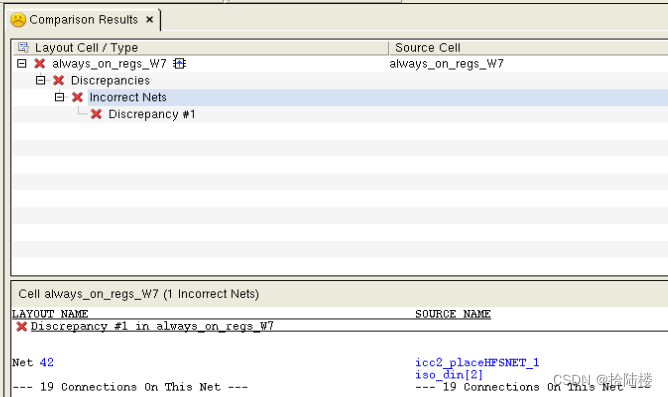

可以看一下设置之前的LVS报告，如图2。


图2.默认设置LVS的报告

LVS报告Incorrect Nets，Layout这边一条Net“42”，
