本文详细解析了Calibre LVS在进行布局与原理图符合性检查时遇到的问题，包括缺失实例、PG信息、实例/网络名称重复、GDS标签不匹配以及short & open等，并提供了相应的解决策略和命令示例。
LVS常见的问题有，verilog netlist 信息不全（missing instance 、missing pg信息、instance或net名字重复使用），gds label错误（缺省、层次错误、位置错误、名称错误）、short与open。
1、PR netlist missing instance
常见的原因就是PR在产生verilog网表时没有把有电路（circuit）的physical cell写到verilog网表里（如示例1）。
示例1

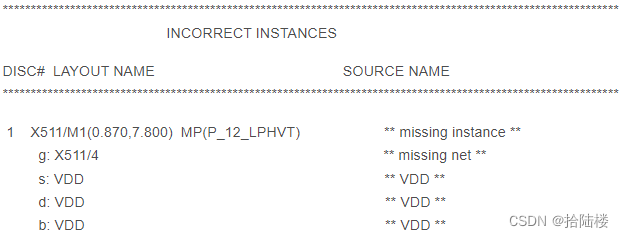

分析报告，LAOUT NAME对应gds，SOURCE NAME对应vierlog网表，现在网表中缺少与X511/M1对应的instance的MPÿ
