解析/区分MOS管的三个引脚G、S、D（NMOS管和PMOS管）

 MOS管的三个引脚分别是Gate（栅极）、Source（源极）和Drain（漏极）。以下是详细介绍：

• Gate（栅极）。这是控制MOS管开关的关键引脚，用于控制电流的流通。
• Source（源极）。这是电流流入的引脚，通常与MOS管的负极连接。
• Drain（漏极）。这是电流流出的引脚，与外部电路的正极相连。

晶体管有N型channel所有它称为N-channel MOS管，或NMOS。P-channel MOS（PMOS）管也存在，是一个由轻掺杂的N型BACKGATE和P型source和drain组成的PMOS管。无论N型或者P型MOS管，其工作原理本质是一样的。MOS管是由加在输入端栅极的电压来控制输出端漏极的电流。MOS管是压控器件它通过加在栅极上的电压控制器件的特性，不会发生像三极管做开关时的因基极电流引起的电荷存储效应，因此在开关应用中，MOS管的开关速度应该比三极管快。

查阅下图可快速判断MOS管的三个引脚是什么

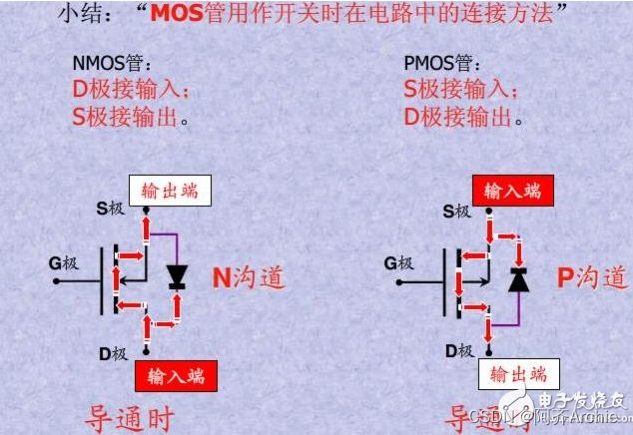

首先需要判断是NMOS管还是PMOS管，注意下图的电流走向。

场效应管的名字也来源于它的输入端（称为gate）通过投影一个电场在一个绝缘层上来影响流过晶体管的电流。事实上没有电流流过这个绝缘体，所以FET管的GATE电流非常小。最普通的FET用一薄层二氧化硅来作为GATE极下的绝缘体。

这种晶体管称为金属氧化物半导体（MOS）晶体管，或，金属氧化物半导体场效应管（MOSFET）。因为MOS管更小更省电，所以他们已经在很多应用场合取代了双极型晶体。

判断是NMOS还是PMOS

在区分这三个引脚时，可以通过测量它们的电阻值来判断是N型还是P型MOS管。如果阻值较大，则表明是N型；如果阻值较小，则表明是P型。具体操作是，将万用表拨至R×1k档，用万用表的负极任意接一电极，另一只表笔依次去接触其余的两个极，测其电阻。若两次测得的电阻值近似相等，则负表笔所接触的为栅极，另外两电极为漏极和源极。

判断栅极G

MOS驱动器主要起波形整形和加强驱动的作用：假如MOS管的G信号波形不够陡峭，在点评切换阶段会造成大量电能损耗其副作用是降低电路转换效率，MOS管发烧严峻，易热损坏MOS管GS间存在一定电容，假如G信号驱动能力不够，将严峻影响波形跳变的时间。

将G-S极短路，选择万用表的R×1档，黑表笔接S极，红表笔接D极，阻值应为几欧至十几欧。若发现某脚与其字两脚的电阻均呈无限大，并且交换表笔后仍为无限大，则证实此脚为G极，由于它和另外两个管脚是绝缘的。

判断源极S、漏极D

将万用表拨至R×1k档分别丈量三个管脚之间的电阻。用交换表笔法测两次电阻，其中电阻值较低（一般为几千欧至十几千欧）的一次为正向电阻，此时黑表笔的是S极，红表笔接D极。因为测试前提不同，测出的RDS（on）值比手册中给出的典型值要高一些。

MOS管的工作原理（以N沟道增强型MOS场效应管）

它是利用VGS来控制“感应电荷”的多少，以改变由这些“感应电荷”形成的导电沟道的状况，然后达到控制漏极电流的目的。在制造管子时，通过工艺使绝缘层中出现大量正离子，故在交界面的另一侧能感应出较多的负电荷，这些负电荷把高渗杂质的N区接通，形成了导电沟道，即使在VGS=0时也有较大的漏极电流ID。当栅极电压改变时，沟道内被感应的电荷量也改变，导电沟道的宽窄也随之而变，因而漏极电流ID随着栅极电压的变化而变化。

优质的MOS管可以接受的电流峰值更高。普通状况下我们要判别主板上MOS管的质量上下，能够看它能接受的最大电流值。影响MOS管质量上下的参数十分多，像极端电流、极端电压等。但在MOS管上无法标注这么多参数，所以在MOS管外表普通只标注了产品的型号，我们能够依据该型号上网查找详细的性能参数。还要阐明的是，温度也是MOS管一个十分重要的性能参数。主要包括环境温度、管壳温度、贮成温度等。由于CPU频率的进步，MOS管需求接受的电流也随着加强，提供近百A的电流曾经很常见了。如此宏大的电流经过时产生的热量当然使MOS管“发烧”了。为了MOS管的平安，高质量主板也开端为MOS管加装散热片了。

MOS管可以用作可变电阻也可应用于放大。由于场效应管放大器的输入阻抗很高，因此耦合电容可以容量较小，不必使用电解电容器。且场效应管很高的输入阻抗非常适合作阻抗变换。常用于多级放大器的输入级作阻抗变换。场效应管可以方便地用作恒流源也可以用作电子开关。

　　有些场效应管的源极和漏极可以互换使用，栅压也可正可负，灵活性比晶体管好。场效应管能在很小电流和很低电压的条件下工作，而且它的制造工艺可以很方便地把很多场效应管集成在一块硅片上，因此场效应管在大规模集成电路中得到了广泛的应用。

　　在一般电子电路中，通常被用于放大电路或开关电路。而在主板上的电源稳压电路中，MOSFET扮演的角色主要是判断电位，它在主板上常用“Q”加数字表示。
