SolidWorks速成教程P4-3【装配体 | 第三节】——高级配合&机械配合&快捷菜单介绍&隐藏、透明和压缩

这节介绍配合中常用的高级配合，包括宽度、对称、距离，以及常用的机械配合包括凸轮、槽口，在装配体之外建立新零件再插入装配体的方法，还有快捷菜单介绍，以及零件的隐藏、透明、压缩的功能。到这节就算将速成教程的装配体内容讲完了，后面的第四节和第五节为补充内容。

目录

1.高级配合

2.机械配合

3.快捷菜单介绍

4.隐藏、透明和压缩

---

1.高级配合

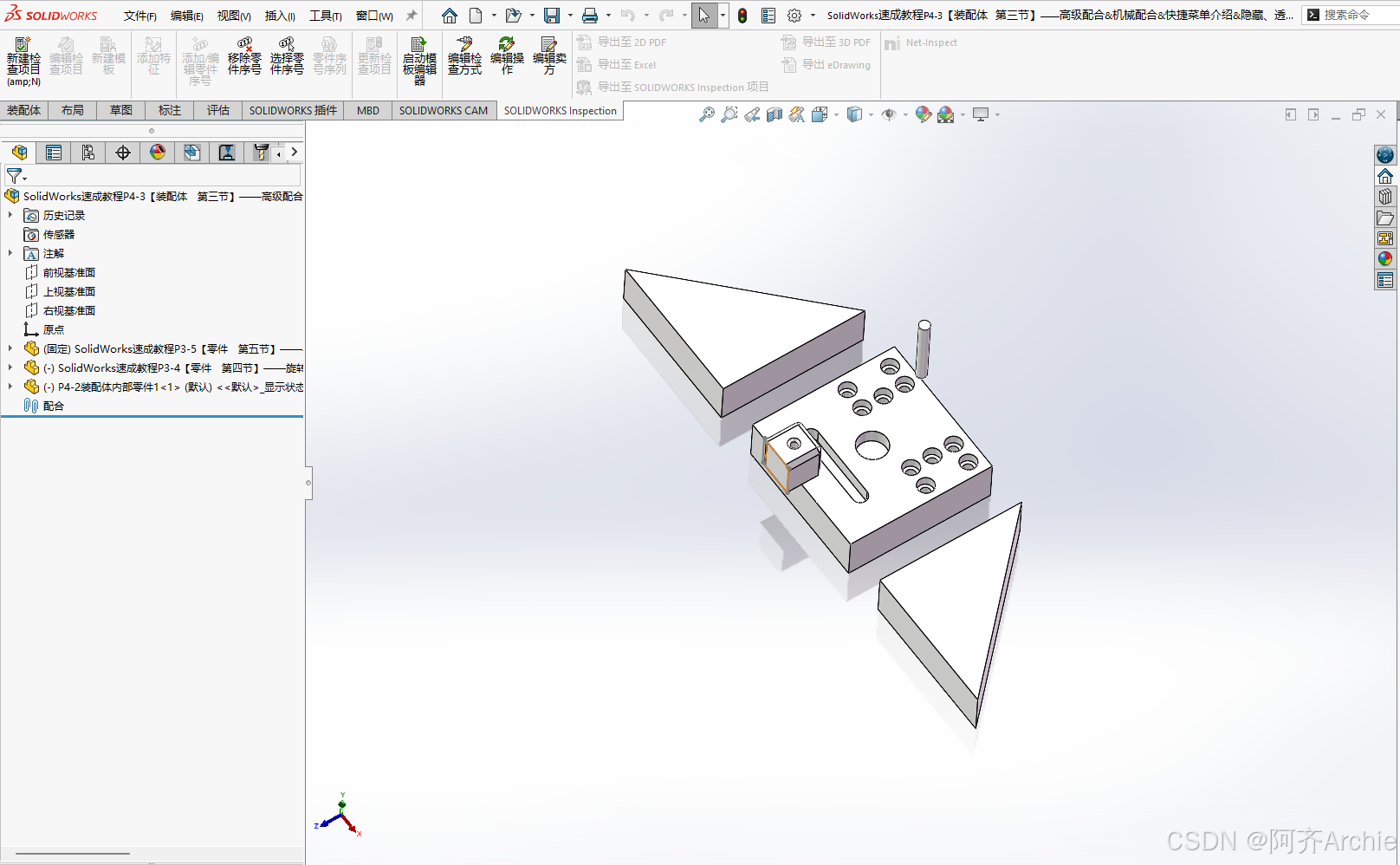

下面介绍配合中的高级配合。再次打开上一节的装配体文件

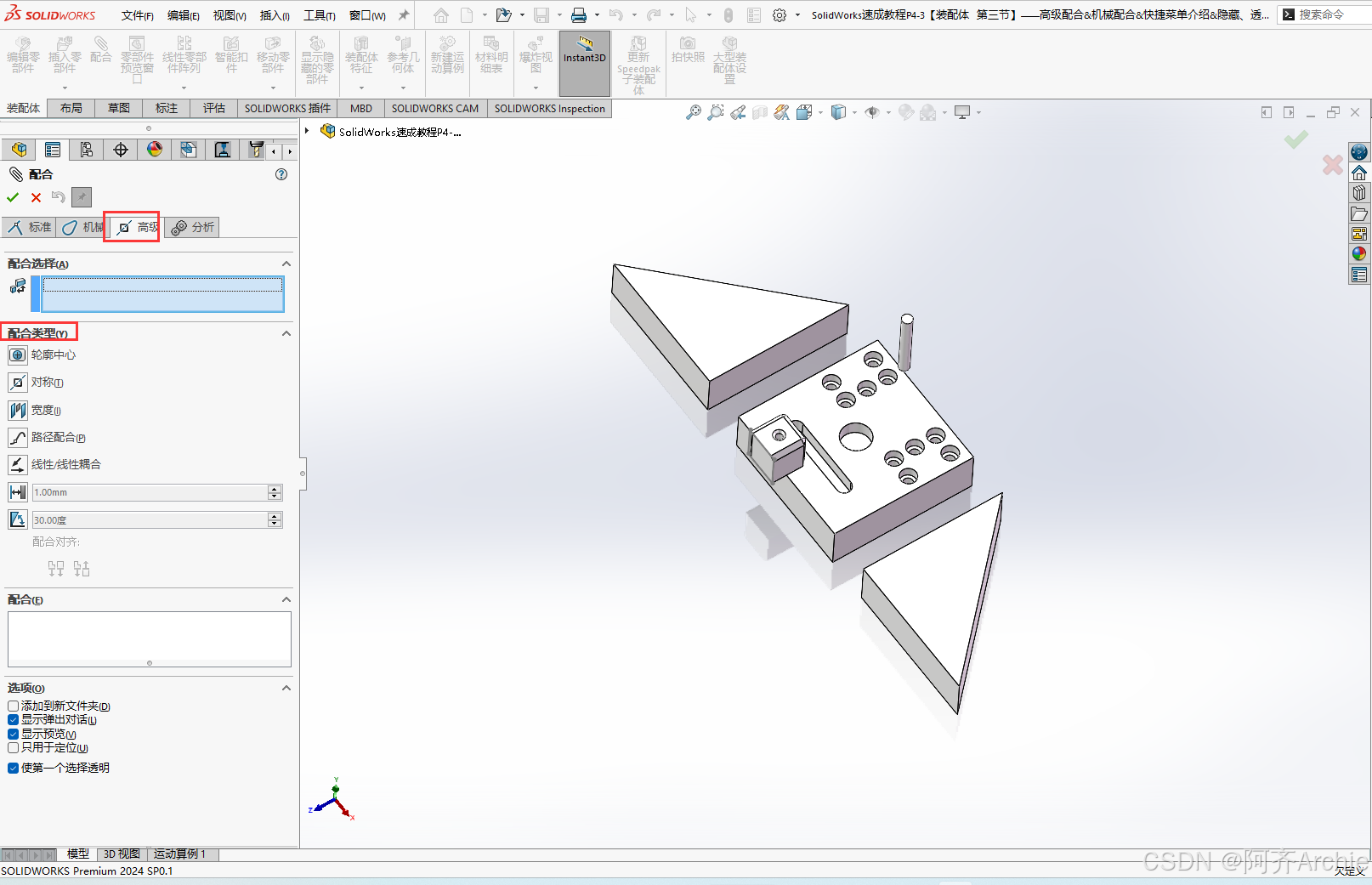

在装配体栏中点击配合，在其属性栏中点击高级，其中常用的配合有对称、宽度、距离。

现在我想让这个方块的一个面与这个圆柱的底面相对于装备体右视基准面对称，我们在配合栏中点击对称，可以看见其配合选择中，第一栏为对称基准面的选择，这里我们选择装备体的右式基准面，然后在其下方的选择栏中，选择我们想要对称的两个面，先选择方块的一个面，再选择圆柱的顶面，这时对称的预览就
