PCIE设备外接供电步骤


当PCIE设备需要独立供电,但服务器或PC没有富余的电源,可以采用外接电源的方式。步骤如下:

  • 短接外接ATX电源的PS-ON管脚,打开电源开关,确认电源风扇启动,关闭电源
  • 使用CPU4+4PIN线,插入PCIE设备外接供电口
  • 打开外接ATX电源
  • 服务器或PC开机

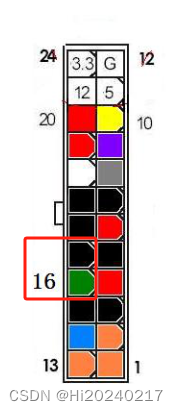

短接PS-ON的方法

在这里插入图片描述在这里插入图片描述
