MMdetection 绘制PR曲线图【3.X版本】

解决方案直达

说重点，官方文档-实用工具-误差分析的内容，实际上可视化的结果就已经包含了每个类别的PR曲线图。只是没有直说，下面详细介绍官方PR曲线图的出图过程。

1. 背景

MMdetection2.X版本绘制PR曲线的程序，网上常可搜到eval_pr_curve.py程序。但由于3.0以上版本已经移除了mmdet.datasets中的builder.py，导致无法载入build_datasets，整个程序修改变得困难。当然，可以选择装2.X版本，没试过，应该能解决。

2. 先生成test.bbox.json文件

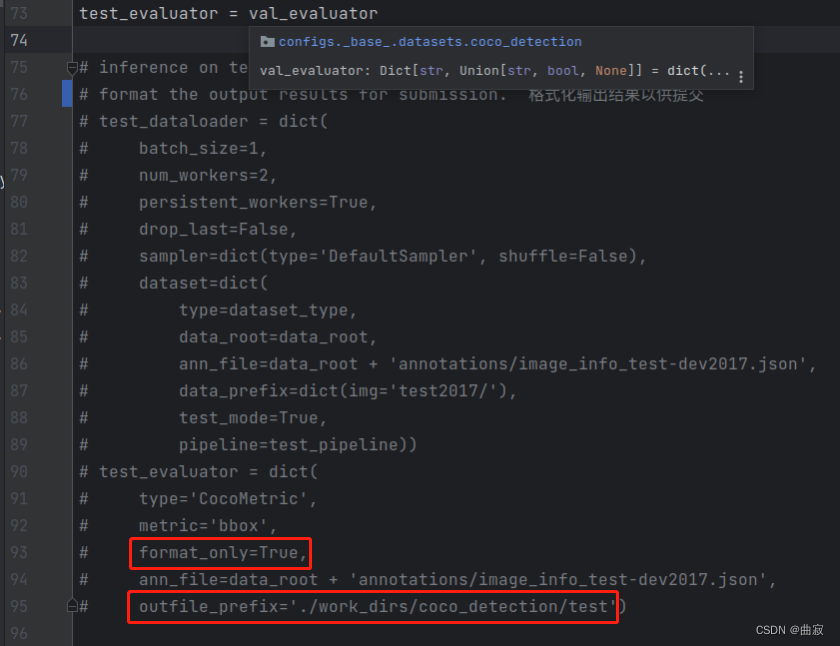

 打开以下路径的程序，找到末尾注释掉的format_only和outfile_prefix两个键值，如下图。

configs/_base_/datasets/coco_detection.py

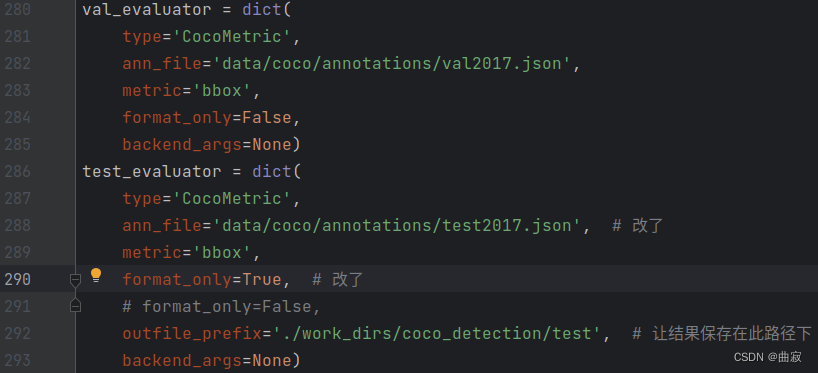

将其重写到配置文件中的test_evaluator字典里，如下图。（自己的训练配置文件如何继承可以看官方文档，不建议在coco_detection.py等原配置文件上直接修改。）

在终端运行以下指令，将会在./work_dirs/coco_detection里生成test.bbox.json文件。注：我把训练生成的配置文件复制并修改后放在了work_dirs文件夹下，最佳权重放在了新建的checkpoints文件夹下，请对应修改。

python tools/test.py work_dirs/copy_lcq.py checkpoints/epoch25.pth --show-dir output

3. 生成PR曲线图及其他一些误差可视化图

在得到bbox的json格式文件后，运行如下指令。注：在mmdetection文件夹下新建results文件夹，用于存放生成的图片；--ann=后需要对应修改自己的测试集的标注文件路径。

python tools/analysis_tools/coco_error_analysis.py work_dirs/coco_detection/test.bbox.json results --ann=data/coco/annotations/test2017.json

生成的某个类别的PR曲线如下：

4. 后续

如何针对生成的PR曲线图进行修改（比如去除不想要的，引入同一类别的对比曲线）， 需研究coco_error_analysis.py代码。欢迎大家一起分享修改心得。
