【PCB设计】走线的宽度和导线压降计算（数方块法）

走线宽度设计

我们都知道PCB设计时需要考虑PCB走线宽度的问题

一是为了更好的过流，防止大电流将电路板烧坏

二是线宽影响了导线的电阻，进而影响了导线的压降

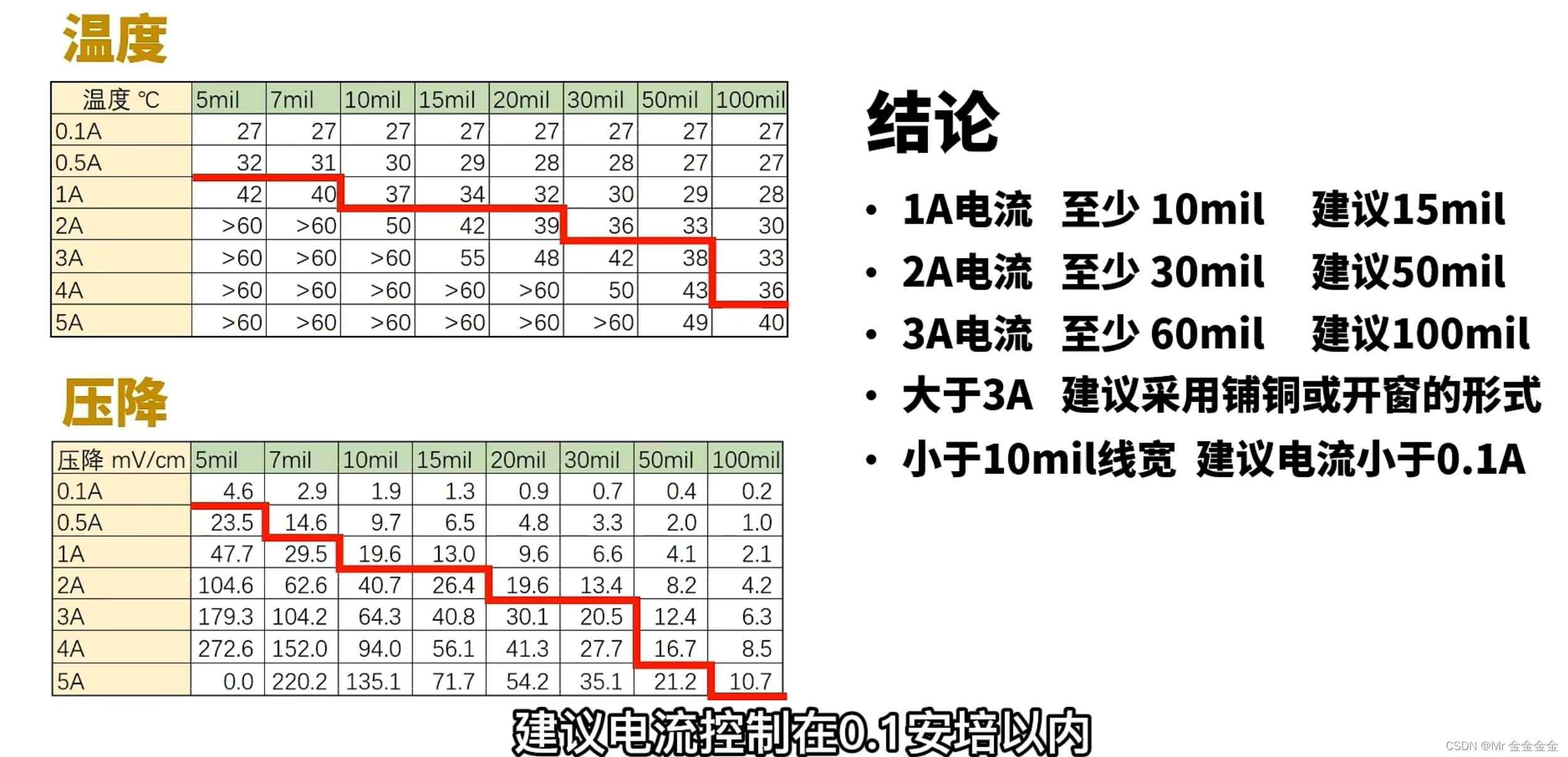

下图为B站UP主【工科男孙老师】实际测试的不同线的影响 😍【视频链接】

 导线压降计算－数方块法

我根据up视频下的评论中总结了一下导线压降的计算方法

前提：在嘉立创下单助手中下单PCB，默认铜厚为【1oz】＝【35um】

（其实这个铜厚的电路板可以在嘉立创白嫖哦）😘😘😘

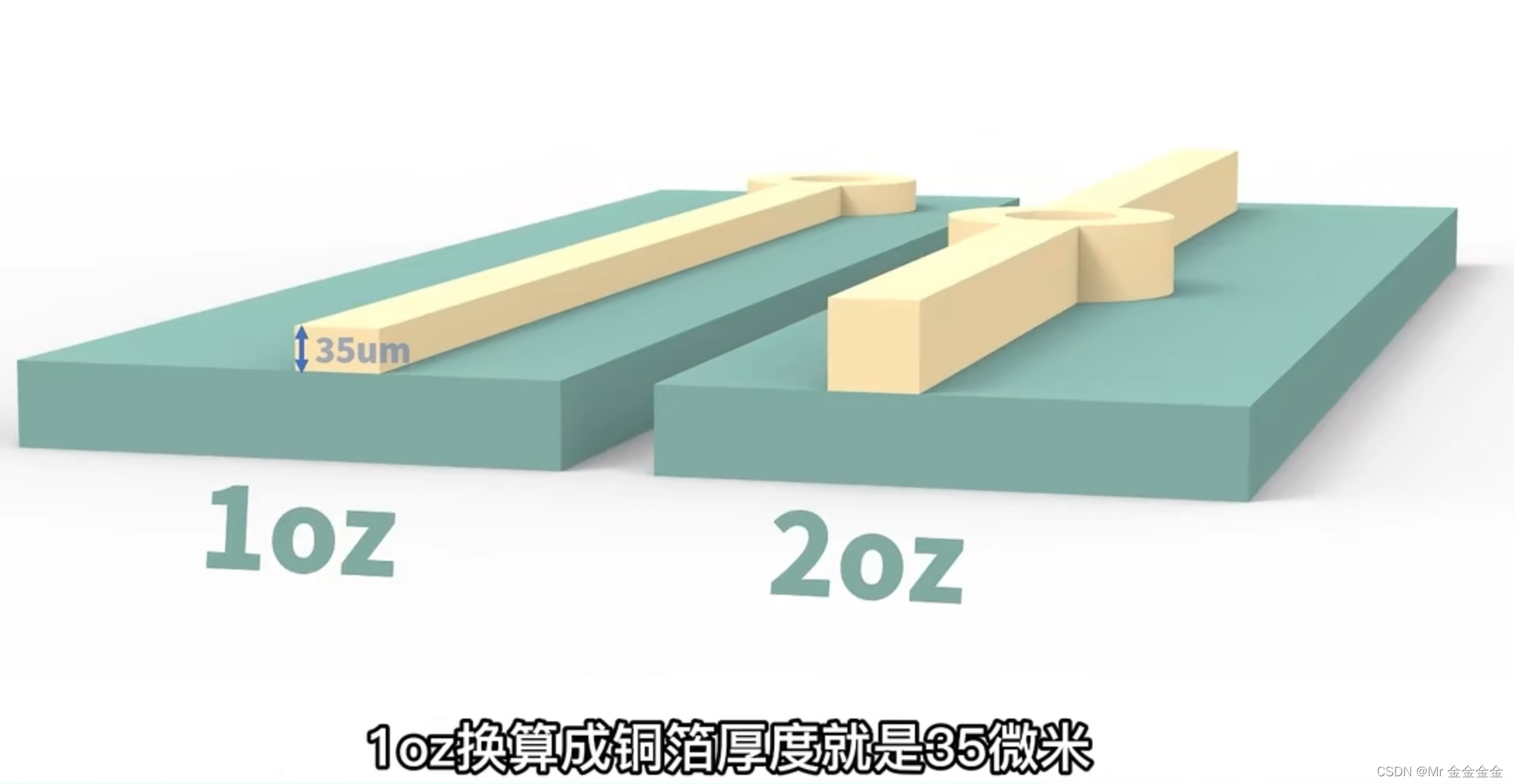

铜厚展示图：

我们初中应该就学过电阻计算公式吧  【R=pL/S】

p : 电阻率 单位 ：Ω*m

L : 长度 单位 ：m

S : 截面积 单位 ：m^2

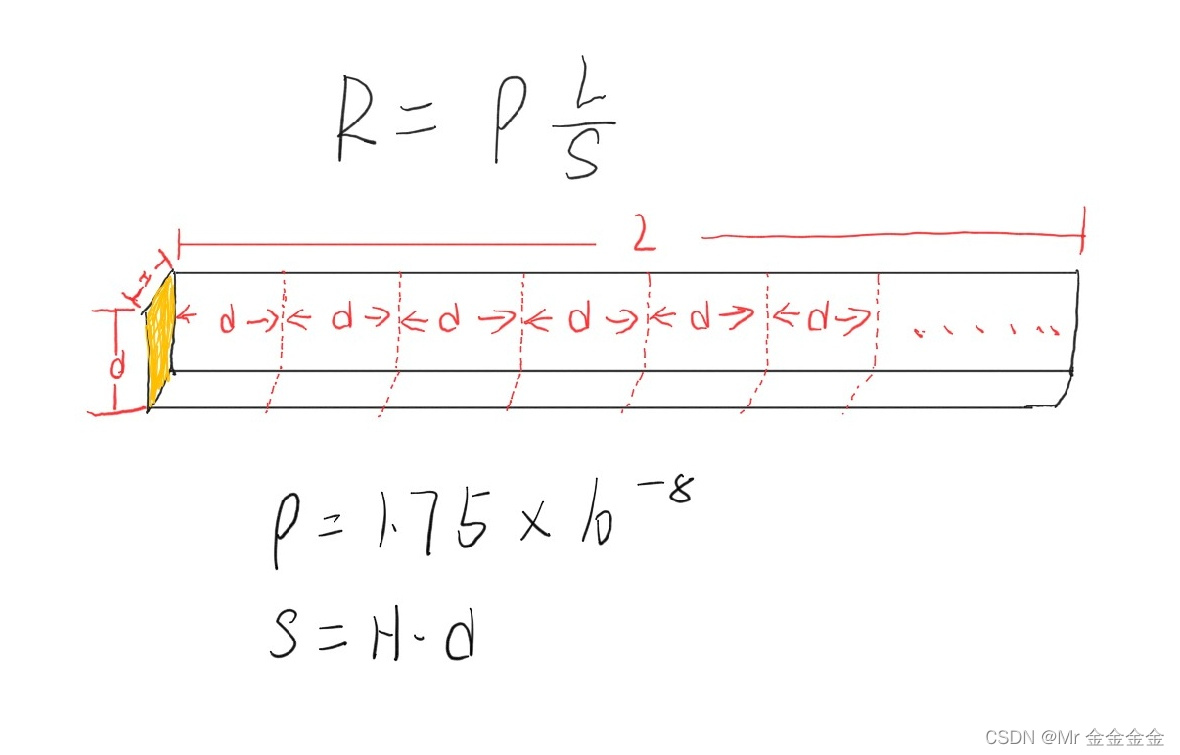

如上图所示：

截面积为 S = H*d

那么 R =pL/(H*d) = (p/H)*(L/d)

在这个公式中 p , H 都为固定值，而 L与d为变量

我们可以这样理解：L/d 为 长比宽的值，那么就可以认为是导线中的方块数

这样的话，导线的电阻只和导线中的方块数（长宽之比）有关

对于一个方块，电阻为 R = (1.75 * 10^-8) / (35 * 10^-6) *1 = 0.5 mΩ

假如电路板内的一根导线 的长为 1000mil ，宽为10mil

那么这个导线的电阻为 0.5 mΩ *（1000/10）= 50 mΩ
