TLP281-4【输入电流与输出压降】问题

【原理图】


 【流程】

单片机控制24V输出:

当LED信号为低电平时,左侧回路导通,

光耦导通,右侧三极管也随之导通,

此时发光二极管发光,LED_ON为高电平

MOS管导通,LED-为低电平,成功输出24V

【问题呈现】

当LED引脚为低电平时,右侧LED_ON一直为低电平,导致mos管一直不能导通

【解决方法】

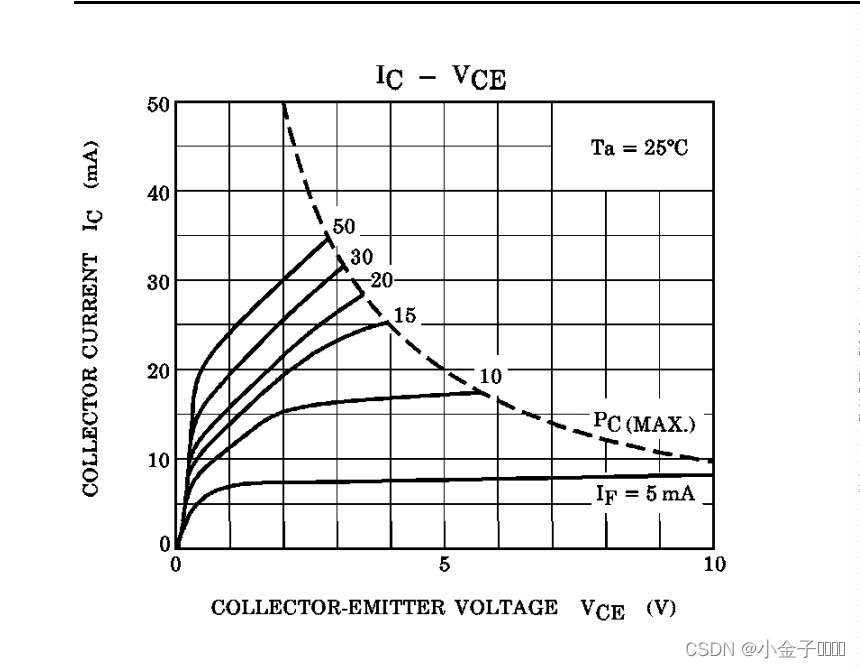

多次修改电阻的阻值,终于可以实现高电平输出,后来查找了数据手册中的输入电流与输出压降的关系图,如下:


  • 当R41的阻值为1KΩ时,左侧二极管压降在1.3V左右,那么左侧的电流IF约等于2ma,当右侧电流>7mA时,右侧三极管的压降呈指数型上升。正常使用时,右侧电流在十几mA,所以此时右侧压降很大,使得LED_ON一直为低电平。
  • 所以为了保证右侧压降相对较小,可以增加左侧的导通电流,这样就可以使右侧压降整体有所下降📉
  • 最后左侧电阻的阻值为100Ω,成功输出24V。

【写在最后】

  • 使用芯片之前一定要先看数据手册,不要根据自己的主观想法就开始设计电路图啊,这次就是一个惨痛的教训!
