嘉立创SMT贴片打板流程

说明：

①打板平台——嘉立创下单助手

②使用嘉立创EDA画板可参考以下过程

③使用AD画板，不同点是（1）导出的文件是PCB源文件压缩包+BOM表+坐标文件

（2）确保BOM表中元器件与嘉立创库的一一对应

④嘉立创的赞助总额有限，大家适当发板

嘉立创下单助手下单流程

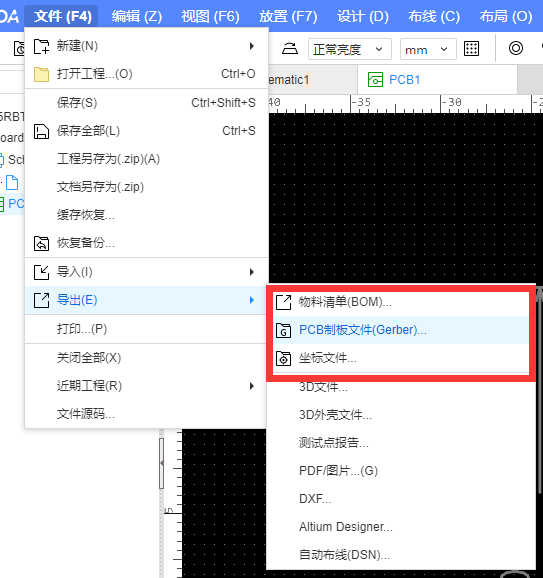

1，导出Gerber 压缩包，BOM表以及坐标文件

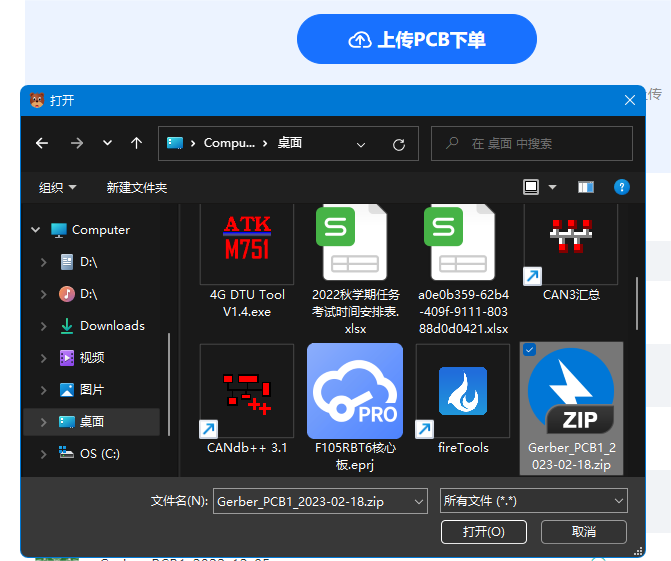

2，在嘉立创下单助手上进行PCB下单，上传Gerber文件

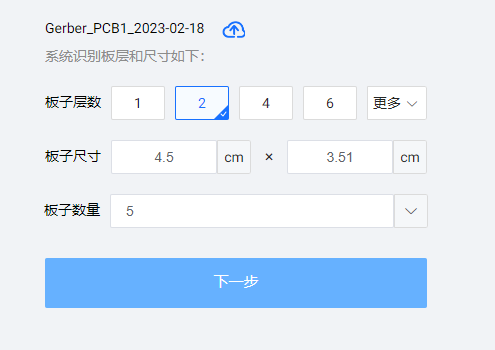

3，选择板子数量，一般打五块

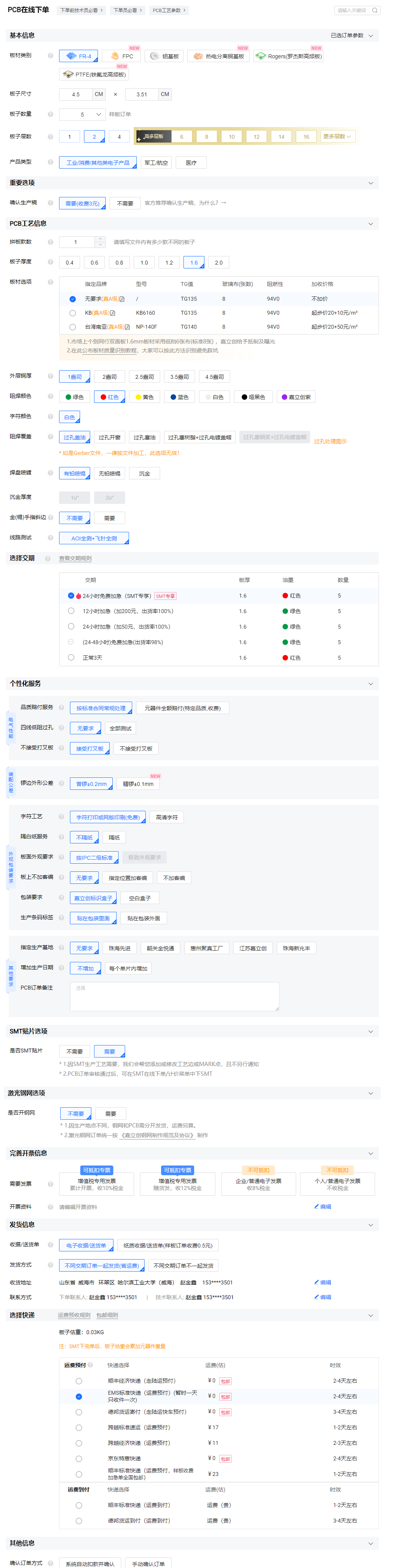

4，PCB工艺参数选择

①确认生产稿：可选也可以不选

②颜色：根据个人喜好随意选

③选择SMT贴片

④发票可选可不选（咱们有赞助，不开发票也行）

⑤其他的按照推荐的选就可以

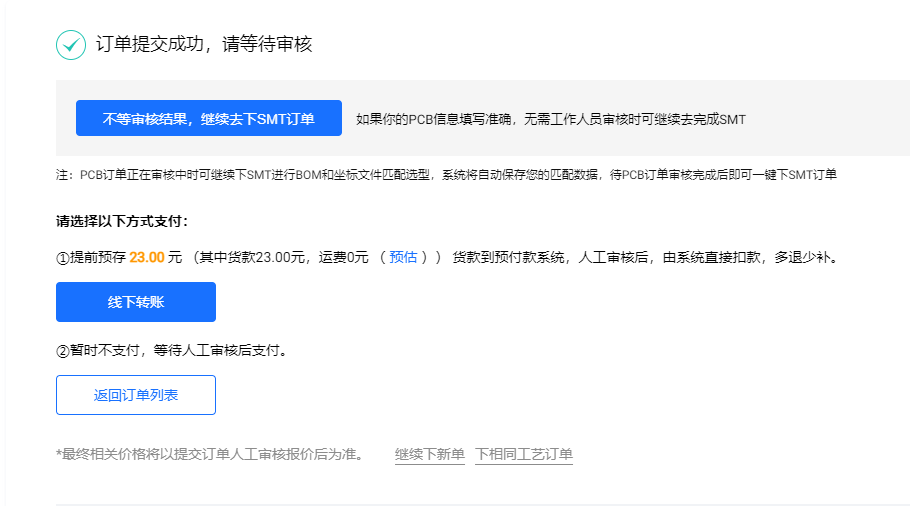

5，继续下SMT订单

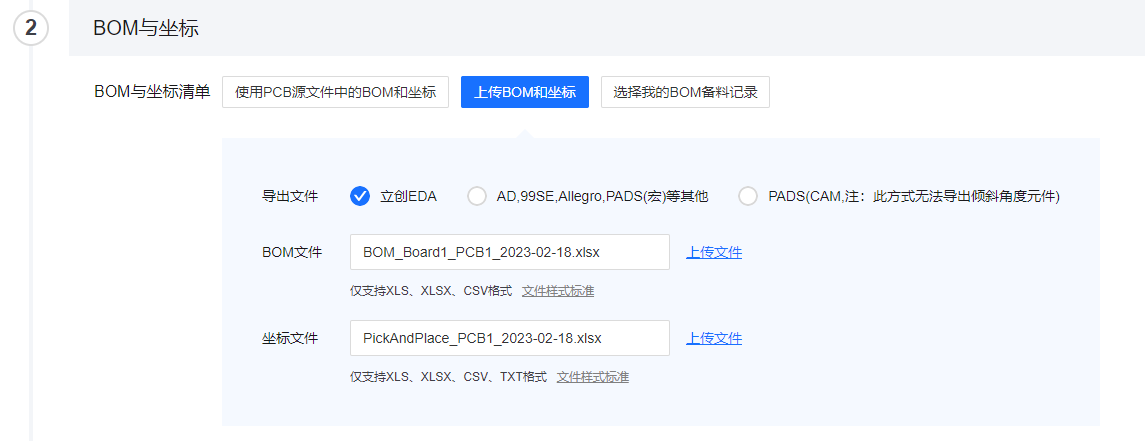

6，上传BOM表与坐标文件

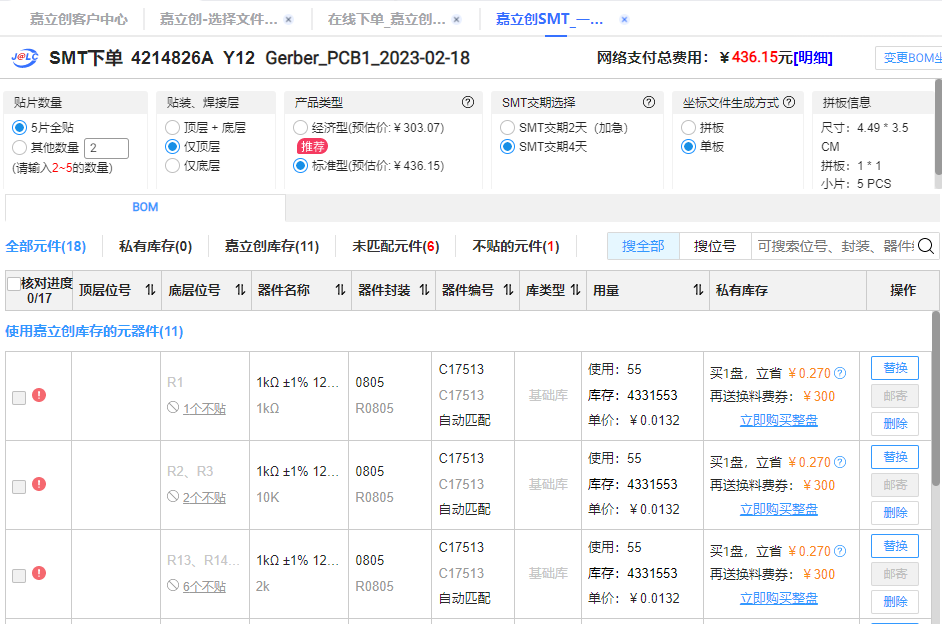

7，SMT贴片参数选择

说明：嘉立创赞助总额有限，需要选择适当的参数

如果底层元器件较少，焊接难度较低，可以考虑只选择顶层贴片（节省成本）

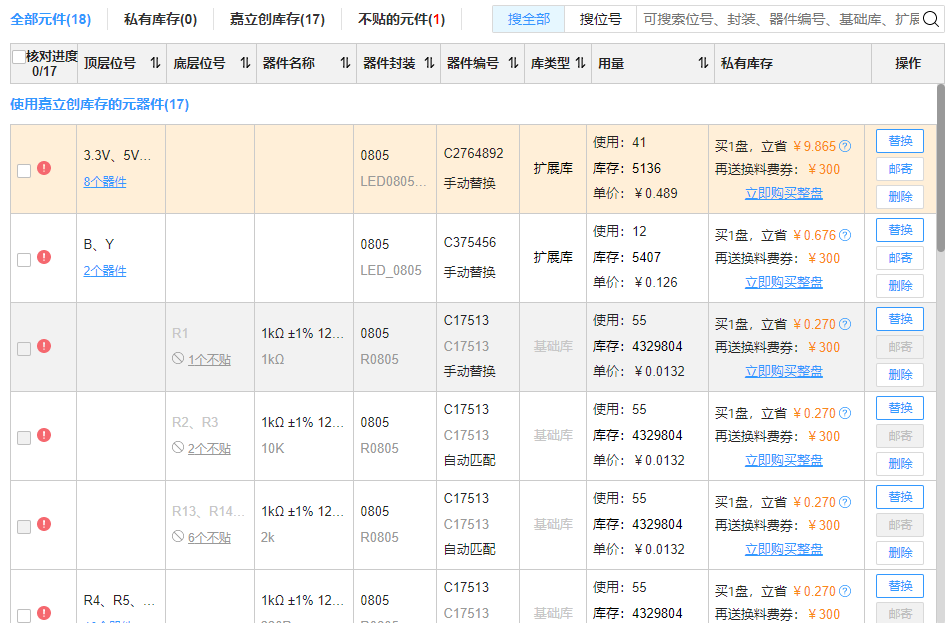

8，调整元器件的封装

导出的BOM表与实际下单的有差别，注意元器件的选择

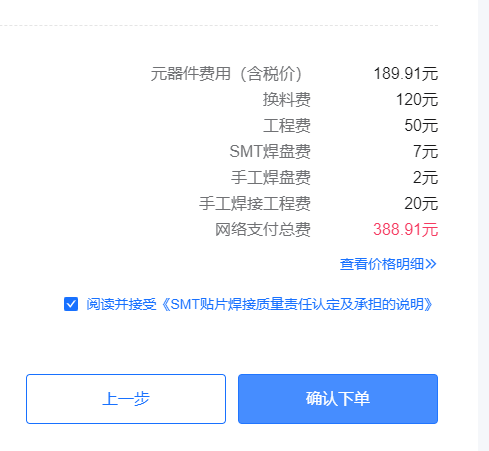

9，确认下单

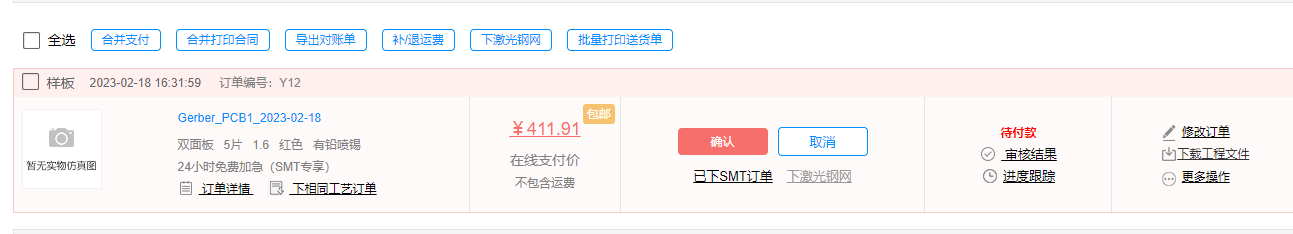

10，确认下单之后，退出支付页面。然后打开PCB订单界面

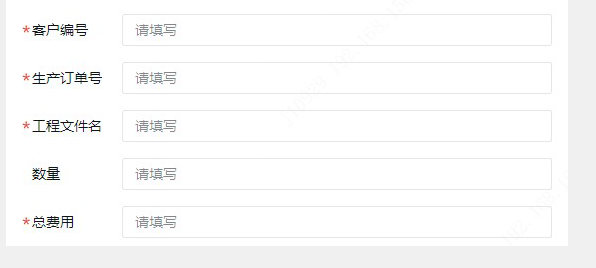

11，填写下面表格内容，再发送到群内

12，发板完成，等待收板喽！
