【模电】常见电路参数计算

1.恒流源输出电阻

2.射极电压跟随器输出电阻

3.差分放大电路

3.1差模特性

3.1.1差模输入电阻Rid

3.1.2差模输出电阻Ro

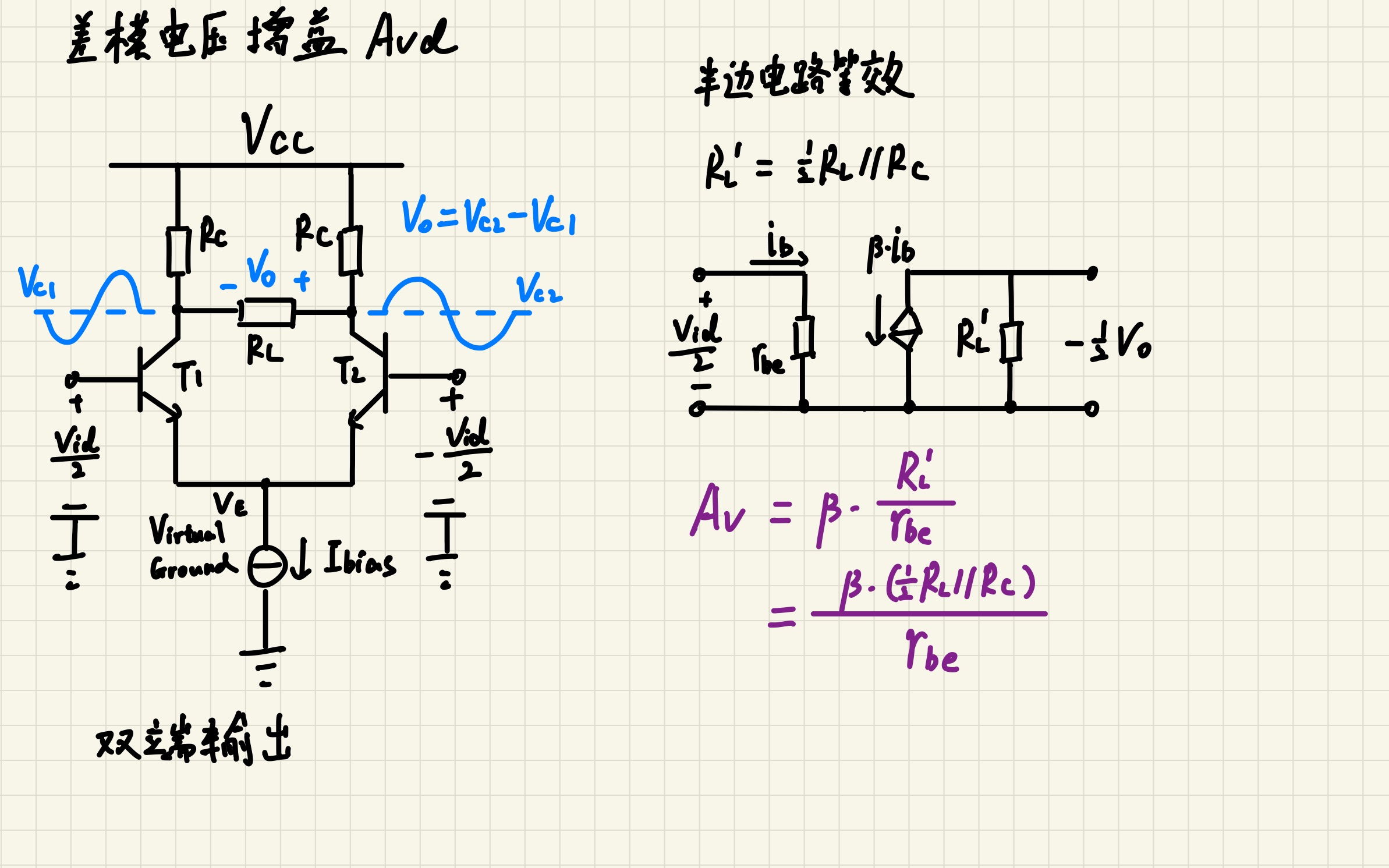

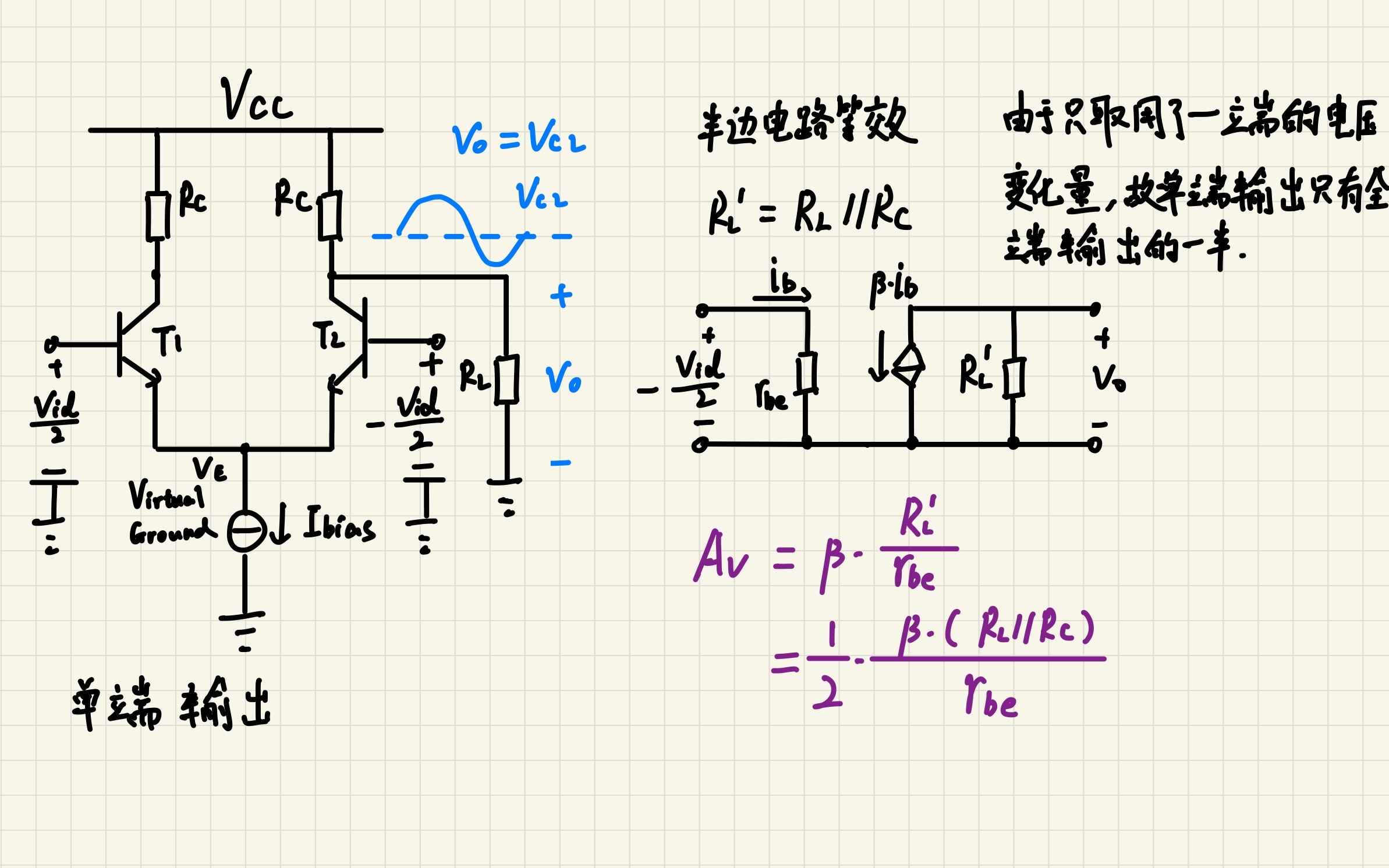

3.1.3差模电压增益Avd

3.2共模特性

3.2.1共模输入电阻Ric

3.2.2共模电压增益Avc

4.组合放大电路

4.1单级放大器

4.1.1微变等效电路

4.1.1.1共射级

4.1.1.2共集级

4.1.1.3共基级

4.1.2性能总结

4.2组合放大电路分析

4.2.1例题一

18年Q3

组成分析：

1）偏置电路

T3，T7分别组成基于分压式偏置的尾电流源；

T3构成的尾电流源给差分放大电路提供直流偏置的同时，还提高了共模抑制能力；

T7不仅给射级电压跟随器提供直流偏置，还作为高阻抗负载保证了输出电压的跟随特性；

2）放大器

2.1）输入级：T1和T2组成的差分放大电路提高了「共模抑制比」，还可抑制「温漂」；

2.2）中间级：T4，T5首先组成NPN型达林顿管，然后构成共基极放大电路，目的是「拓展带宽」。R6和R7给基极提供直流偏置。C1高频短路基极，减少干扰；

2.3）输出级：T6组成的射级电压跟随器，也称共集电极放大器，常利用其「低输出阻抗」来提高「带载能力」。射级反馈电阻R6除了稳定直流工作点，还可以用来调节静态输出电压。

直流分析：

关键是抓住「Vb6」和「Icq7」两条主线，然后倒推计算相关参数。

4.2.1例题二

23年Q3

和18年Q3基本一致，两个大区别分别是输入级改用CMOS，以及用电流镜做直流偏置。

组成分析：

1）偏置电路

VT1，VT2和VT5组成基本电流镜，负责给差分对和射极电压跟随器提供直流偏置；

2）放大器

2.1）输入级：M1和M2组成的CMOS差分放大电路提高了「共模抑制比」，还可抑制「温漂」，相对BJT差分对有更高的输入电阻；

2.2）中间级：VT3构成共基极放大电路，目的是「拓展带宽」。R3和R4给基极提供直流电压偏置；

2.3）输出级：VT4组成的射级电压跟随器，也称共集电极放大器，常利用其「低输出阻抗」来提高「带载能力」。

直流分析：

计算思路和例题一基本一致，关键是抓住「Vbq4」和「Icq5」两条主线。

增益和输入输出电阻计算：

5.达林顿管

总结：

1）第一只BJT的导电类型决定达林顿管的类型；

2）BJT的电流方向必须统一，从左到右或从右到左。

参考资料

1.《电子技术基础 模拟部分》第六版 康华光

2.《模拟电子电路基础》堵国樑
