AD板子定位孔打孔的两种方式

已于 2023-06-13 11:33:51 修改
阅读量1.1w 收藏 48
点赞数 12
分类专栏： AD学习 文章标签： AD设计规则 pcb画板 ad
于 2023-06-13 11:31:23 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/m0_62598303/article/details/131184827
版权

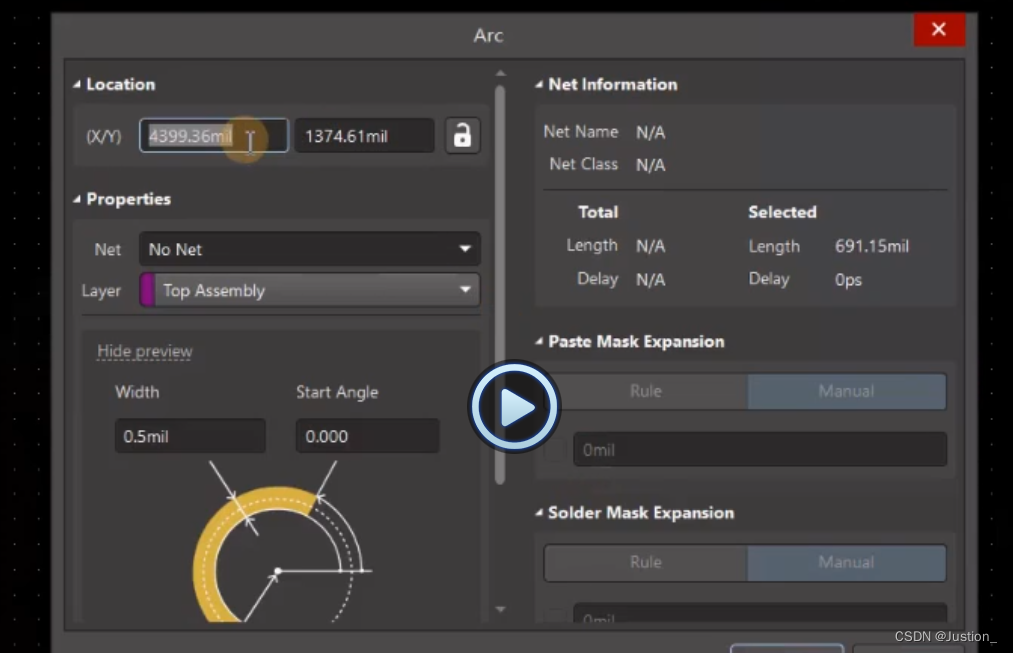

第一种

 注意

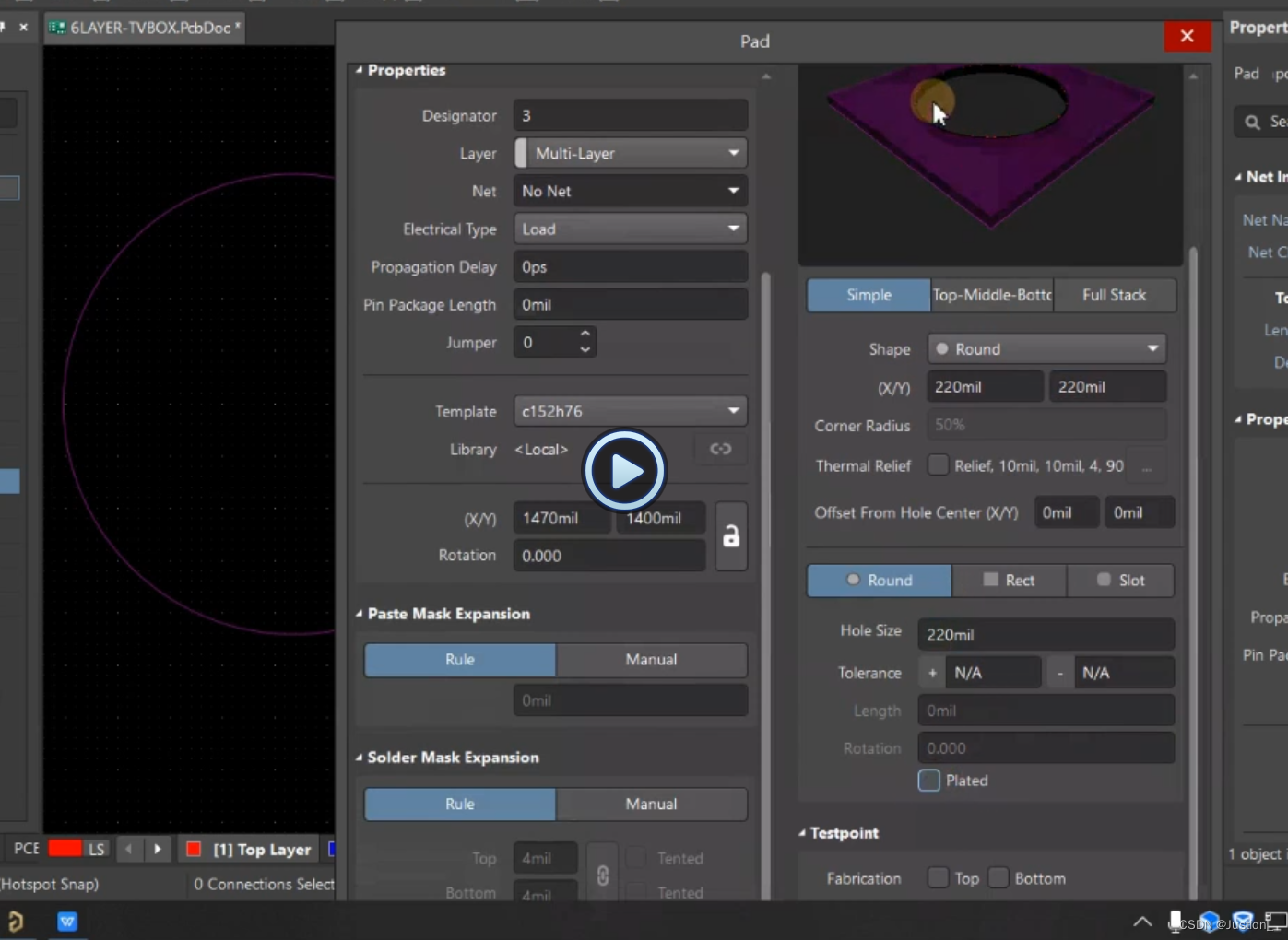

直径大小要和 开孔直径一样。

Plated  这个勾打掉  去掉金属壁.

还要X  Y坐标 添加一样。  孔位对齐

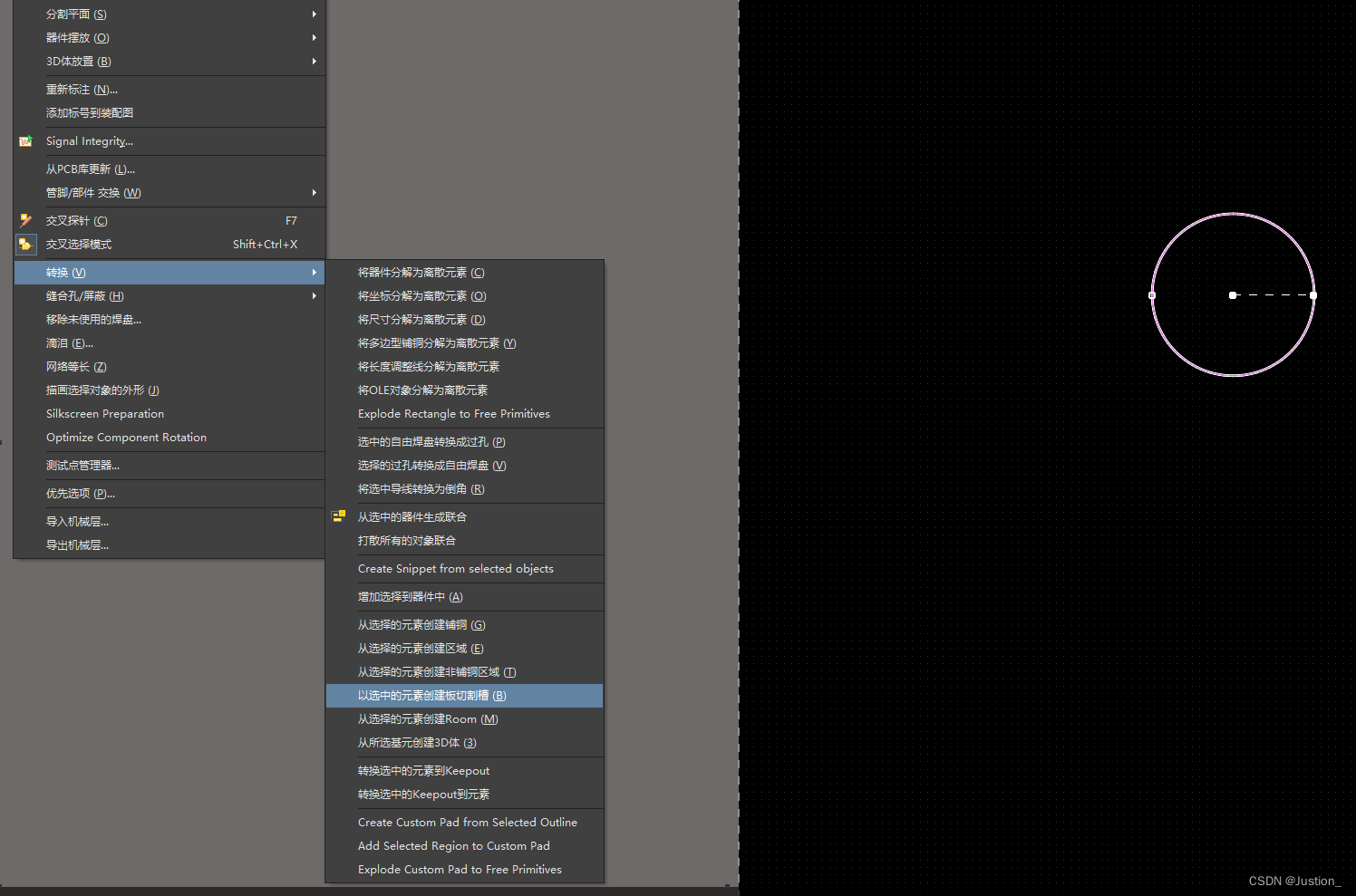

第二种  选中要开孔的圆  切到机械1层

 快捷键  T  V   B

看效果



总结：第二种最简单
