10. 放大电路的动态范围和非线性失真

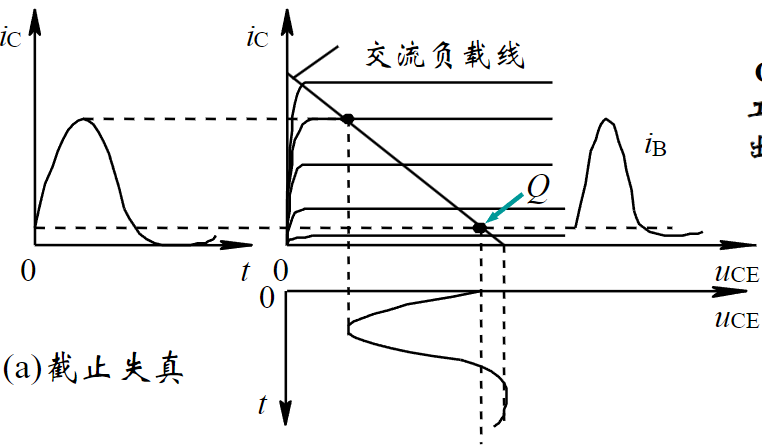

1. 截止失真

当Q点过低时，在输入信号负半周靠近峰值的某段时间内，晶体管小于其开启电压，晶体管截止，称为截止失真。

对NPN管的共射放大器，发生截止失真时，输出电压会出现“胖顶”现象。

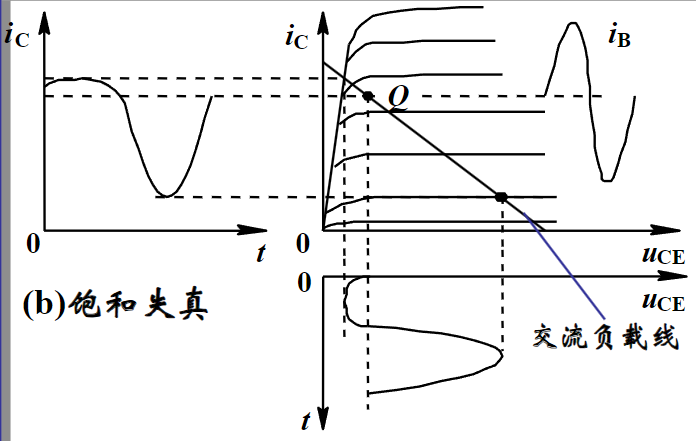

2. 饱和失真

当Q点过高时，虽然基极动态电流为不失真的正弦波，但是由于输入信号正半周靠近峰值的某段时间内晶体管进入饱和区，称为饱和失真。

对NPN管的共射放大器，发生饱和失真时，输出电压出现“削底”现象。

3. 非线性失真

饱和失真和截止失真都属于非线性失真

非线性失真：当输入某一频率的正弦信号时，其输出波形中除基波成分之外，还包含有一定数量的谐波，该失真称为非线性失真。它是由于放大电路中的非线性器件引起的。

4. 输出动态范围

• 截止失真限制

最大不失真输出电压的幅度为： =

• 饱和失真限制

 饱和管压降

最大不失真输出电压的幅度为： =  -

其中较小的即为放大器最大不失真输出电压的幅度，而输出范围则为该幅度的两倍，

即  = 2

为了扩大输出动态范围，最好把Q点设置在放大区的中点。

5.  Q点位置与波形失真

• NPN管

Q点过低，正半周易截止失真

Q点过高，负半周易饱和失真

• PNP管

Q点过低，负半周易截止失真

Q点过高，正半周易饱和失真

• 消除饱和失真

降低Q点：增大，减小

减小：负载线变陡

• 消除截止失真

升高Q点：减小，增大
