51单片机 PWM基本原理理解（程序举例）

配置独立按钮K1，不按下时LED P2_0灯暗，按下时更亮。

#include <REGX52.H>

unsigned char Counter,Compare;			//两个篮子，一个Counter计数器，一个Compare比较值。

void main()
{
	while(1)							//大循环。
	{

		while(P3_1==1)   		//循环：独立按钮K1，没有按下的时候，在这里面循环。
			{
				Counter++;	//计数器自增1.
				Counter%=100;	//当计数器增加到100时，变成0，赋值给计数器。（也可以设定其他值）
				Compare=95;	//自己设定的比较值。（设得高，不亮的时间越长，看起来就越暗。红色线）
				if(Counter<Compare)	//把两者作比较。当计数器值小于比较值时 执行。
					{
							P2_0=1;	//设计：当计数器值小于比较值灯不亮。
					}
				else
					{
						P2_0=0;	//反之：灯亮。
					}
			}
		while(P3_1==0)
			{
				Counter++;
				Counter%=100;
				Compare=5;
				if(Counter<Compare)
					{
						P2_0=1;
					}
				else
					{
						P2_0=0;
					}
			}
	}
}

---

注意：

1.        PWM控制灯亮度的方式是：将一个计数器从 0到设定的值（如：10，100等） 作为一个周期，计数器值在此周期内 从0自增到最大又变为0。

        设定一个 比较值， 计数器值自增一次就和比较值 比较一次，从而设定，是大于亮灯还是小于时亮灯，等。        快速的循环这个过程，肉眼看起来就好像灯变亮或者变暗了。

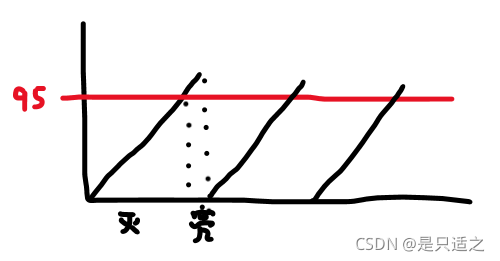

2.        如果编写程序为：        if (计数器值Counter < 比较值Compare) —— {执行P2_0不亮} —— else否则——{ P2_0亮 }。      才满足 红线 与 绿线交点 右边部分 灯亮，左边部分 灯熄灭（如上图图）。得到的结果是：比较值Compare越大 P2_0灯越暗，反之越亮。

        如果编写程序为：if (计数器值Counter > 比较值Compare) —— 执行P2_0不亮 —— else否则—— P2_0亮。        或者为： if (计数器值Counter < 比较值Compare) —— 执行P2_0亮 —— else否则—— P2_0不亮。         那么 交点 左边部分 灯亮，右边部分 灯熄灭。

3.        如上图熄灭表示的部分就是所谓的 占空比
