1 Big-screen项目说明
更多全面的可视化系统or大屏项目欢迎后台私我，技术分享！
课程实验作业，临时赶出来的一个可视化大屏，做的比较潦草。后端是Django实现的web框架+Mysql数据库；前端（HTML+CSS+JS）三剑客，图表控件Echarts；

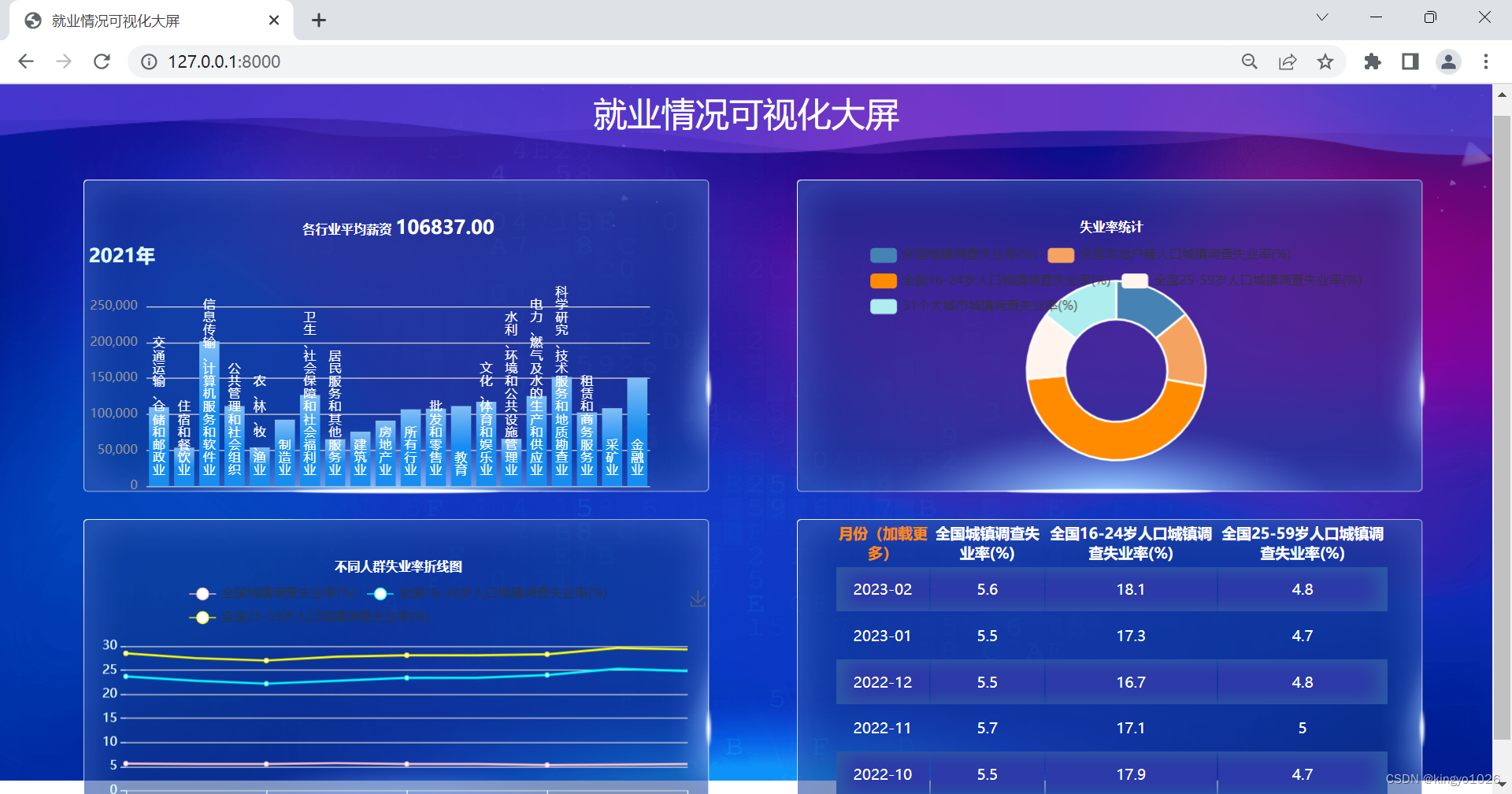

运行效果如图(github项目地址在文末)
2 数据来源及处理
数据源自国家数据统计局 ，将数据保存为csv文件，导入MySQL。

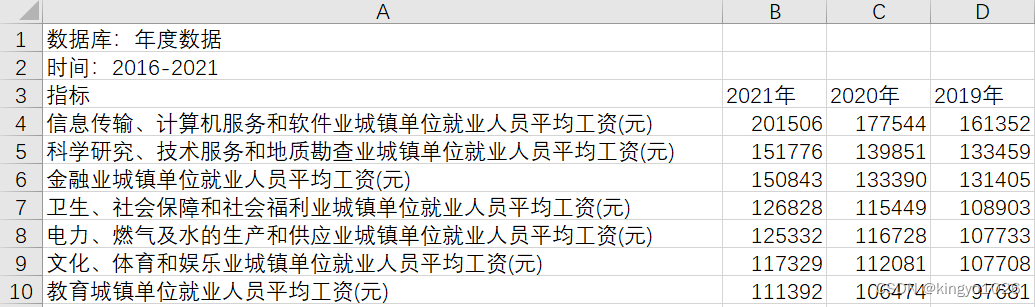

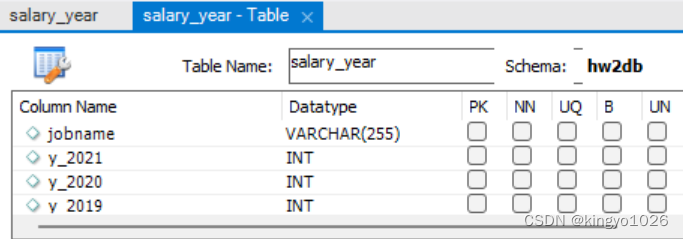

预先设计好数据库中的表字段，csv文件只保留需要的数据（如图 把csv文件前三行删掉），在Mysql workbench里右击表，选择Table Data Import Wizard导入csv文件。
3 Django框架
3.1 项目、应用的创建及运行
从命令行cd到您要存储代码的目录，然后运行以下命令：
$ django-admin startproject myweb
创建应用程序，请确保您与目录位于同一目录，命令：
$ python manage.py startapp myapp
创建后，项目里面的内容如下：
[root@localhost demo]# tree myweb/
myweb/
├── manage.py
├── myweb
│ ├── __init__.py
│ ├── settings.py
│ ├── urls.py
│ └── wsgi.py
└── myapp
├── admin.py
├── apps.py
├── __init__.py
├── migrations
│ └── __init__.py
├── models.py
├── tests.py
└── views.py
运行开发服务器
$ python manage.py runserver 端口号（默认8000）
3.2 连接数据库
在myweb/settings.py文件中，通过DATABASES项进行数据库设置，默认是使用SQLite，我用的是MySQL，修改一下配置
DATABASES = {
'default': {
'ENGINE': 'django.db.backends.mysql',
'NAME': 'mydemo',#数据库的名字，提前在mysql创建
'USER': 'root',
'PASSWORD': '', #这里填上你的密码
'HOST': 'localhost',
'PORT': '3306',
}
}
3.3 模板层
模板包含所需HTML 输出的静态部分，以及一些特殊的语法，描述如何将动态内容插入。在项目的根目录下创建一个templates目录，配置：
# 项目目录下的settings.py配置文件添加TEMPLATES中的DIRS配置
TEMPLATES = [
{
'BACKEND': 'django.template.backends.django.DjangoTemplates',
'DIRS': [os.path.join(BASE_DIR,'templates')],
'APP_DIRS': True,
'OPTIONS': {
'context_processors': [
'django.template.context_processors.debug',
'django.template.context_processors.request',
'django.contrib.auth.context_processors.auth',
'django.contrib.messages.context_processors.messages',
],
},
},
]
3.4 其他核心功能
项目中会用到CSS、图片、js等静态文件，在项目目录下新建一个名为static的文件夹，用于存放以上文件，需要在settings 文件中定义静态内容
STATIC_URL = '/static/'
STATICFILES_DIRS = [
os.path.join(BASE_DIR, 'static'),
]## 标题
Django虽然上手快，但功能、框架内容还是比较多的，如果你还不太了解，建议先熟悉一下框架（不要心急哦，一步一步慢慢来）
4 核心功能代码分析
4.1 统计信息展示及管理
a. 信息展示
大屏右下角的图表，展示了各年份-月份的失业率调查情况。大屏右上角是使用Echarts做的一个饼图。如果你只想做一个无后端的前端页面，可以直接写静态数据，图表的js代码在echarts都有给，自己根据需求修改配置项即可
<body>
<script type="text/javascript">
var myChart = echarts.init(document.getElementById('main'));
var option;
option = {
tooltip: {
trigger: 'item'
},
legend: {
top: '0%',
left: 'center'
},
series: [
{
name: 'Access From',
type: 'pie',
radius: ['40%', '70%'],
avoidLabelOverlap: false,
itemStyle: {
borderRadius: 15,
borderColor: '#fff',
borderWidth: 2
},
label: {
show: false,
position: 'center'
},
emphasis: {
label: {
show: true,
fontSize: 20,
fontWeight: 'bold'
}
},
labelLine: {
show: false
},
data: [
{ value: 5.6, name: '全国城镇调查失业率(%)',itemStyle: { color: '#4682B4' } },
{ value: 5.4, name: '全国本地户籍人口城镇调查失业率(%)',itemStyle: { color: '#F4A460' } },
{ value: 18.1, name: '全国16-24岁人口城镇调查失业率(%)',itemStyle: { color: '#FF8C00' } },
{ value: 4.8, name: '全国25-59岁人口城镇调查失业率(%)',itemStyle: { color: '#FFF5EE' } },
{ value: 5.7, name: '31个大城市城镇调查失业率(%)',itemStyle: { color: ' #AFEEEE' } }
]
}
]
};
myChart.setOption(option);
</script>
</body>
b. 信息后台管理

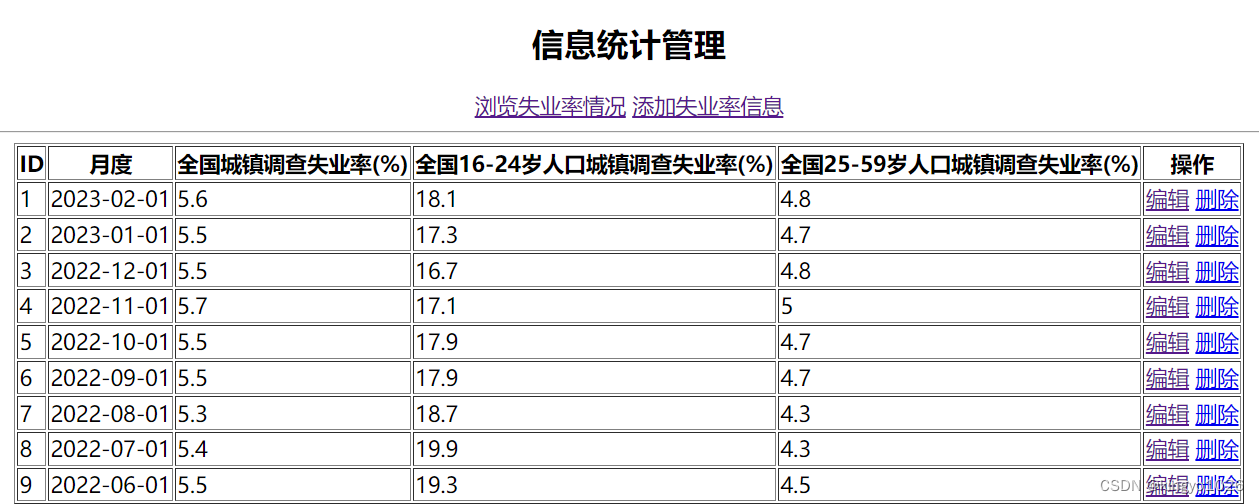

右下角的图表，有一个橙色的文字加载更多，点击这个，会跳转到信息统计管理的页面
以上数据是从数据库获取的，刚才我们已经连接了数据库，现在需要将数据库中具体的表映射到模型上，在models.py中定义模型类，要求继承自models.Model
from django.db import models
# Create your models here.
class UPR(models.Model):
'''自定义表对应的Model类'''
#定义属性：默认主键自增id字段可不写
id = models.AutoField(primary_key=True)
time = models.CharField(max_length=45)
uprate_1 = models.CharField(max_length=45)
uprate_2 = models.CharField(max_length=45)
uprate_3 = models.CharField(max_length=45)
# 定义默认输出格式
def __str__(self):
return "%d:%s:%s:%s:%s"%(self.id,self.time,self.uprate_1,self.uprate_2,self.uprate_3)
# 自定义对应的表名
class Meta:
db_table="unemployment"
之后就可以开始写每个操作相应的函数了

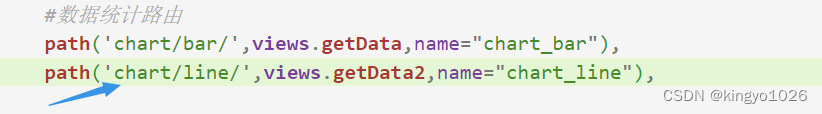

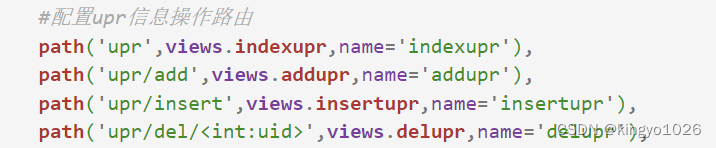

写好后完成路由配置

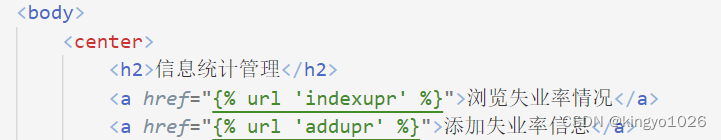

前端通过路由反向解析，做出响应
4.2 Ajax异步请求
ajax 是一种浏览器通过 js 异步发起请求， 局部更新页面的技术。通过后台与服务器进行少量数据交换，ajax可以使网页实现异步更新。
在说明Ajax技术之前，先串一下大致流程，明确ajax写在哪？干了些什么？
-
前端页面分区

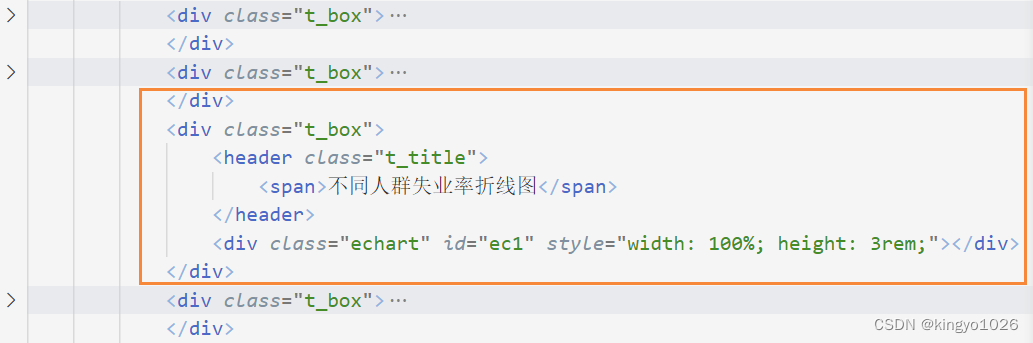

big-screen划分了四个模块，在前端页面html文件中，为每个模块划分区域，放在div标签里
-
初始化echarts实例
避免一大串代码出现在div里，我们把初始化实例的工作写在js里，注意id要对应上。
接着把js文件放到head标签里，这里我加了版本号version（因为，有时候出现修改项目js文件浏览器不能及时更新的情况，这是因为浏览器默认是有缓存的，会影响我们的调试工作，通过设置和改变版本号，浏览器就会重新下载新的js文件）
<script language="javascript" src="static/js/myec.js?version=1.0.2"></script>
-
使用Ajax传递数据

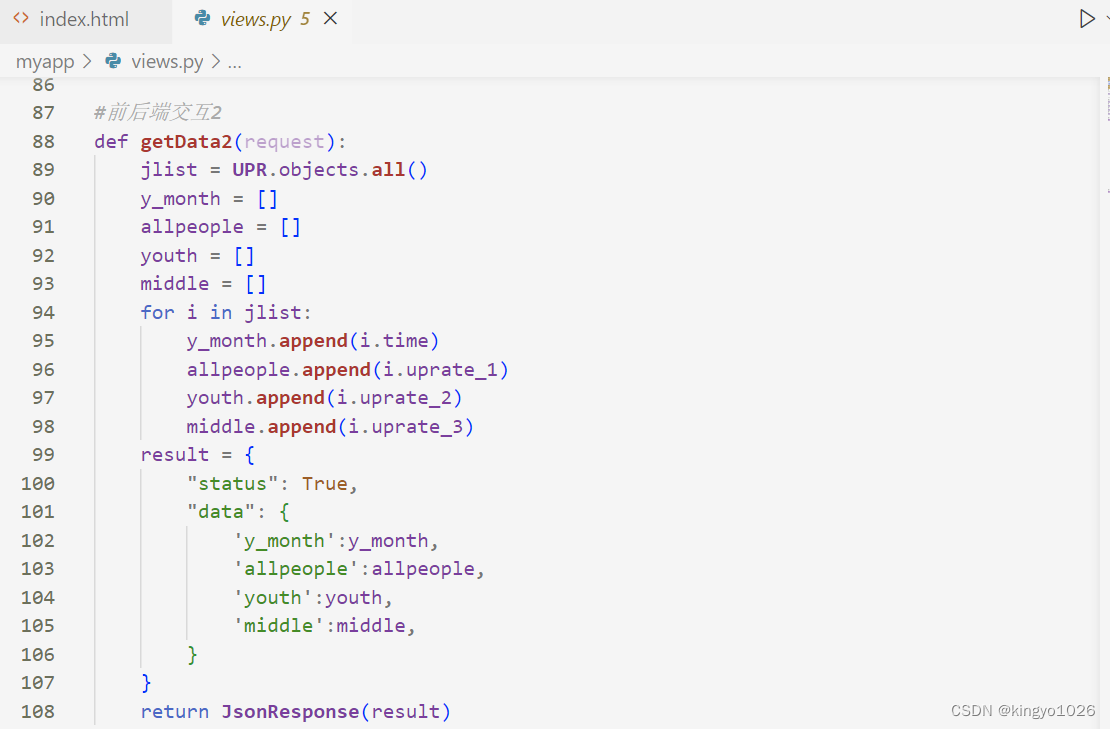

传递的数据是用于Echarts实例的，所以把ajax传递数据的工作写在同一个js文件里。使用get()方法请求数据，先简单看一下语法$.get()函数语法 $.get(url,[data],[callback]) url：（string）‘请求的URL地址’请输入自己需要的地址 data：（object）请求资源期间要携带的参数 callback：（function）请求成功时的回调函数为此我们需要定义一个用于请求的URL地址，并能够返回数据。在视图层编写getData()，并配置路由即可

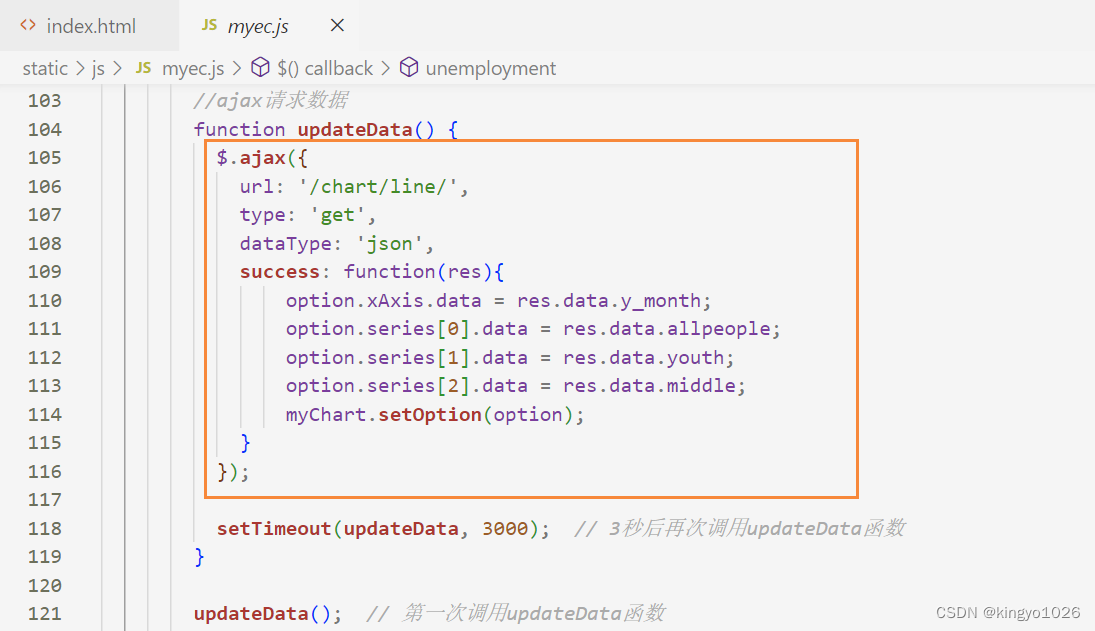

这时候，就可以通过ajax异步发送请求了，此外还通过setTimeOut()设置了刷新时间。

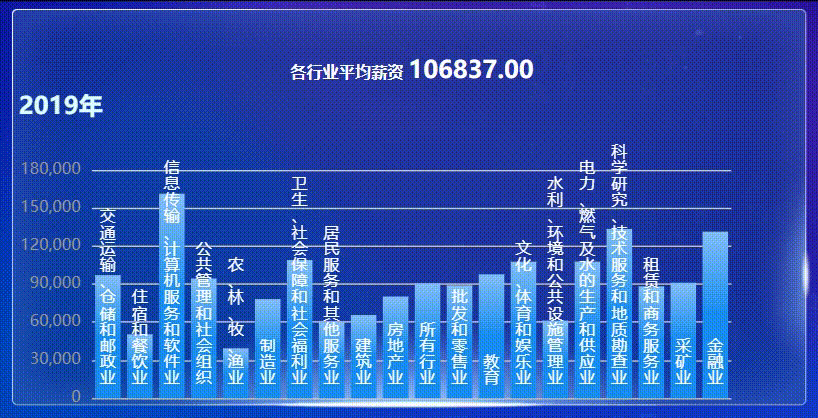

big-screen左上角模块也是通过ajax技术实现的前后端交互，操作大差不差，就不多赘述了，上个动图看看效果
5 总结
github项目地址： https://github.com/goldikfish/Bigscreen.git
项目没有花太多时间（临时的作业），用的技术都比较简单，整体效果也略显简陋了。之后做大屏，可以考虑用华为云的DLV或者Astro轻应用（低代码），有很多现成的组件。
做数据可视化的本意是呈现数据的价值，后续深入学习，要对数据做好处理和分析，借助数理统计的知识，选用合理的图表进行可视化；再是技术层面的优化，比如前端采用vue框架，数据分布式存储等等，让项目更具现实意义。
文章内容只涉及比较关键的技术，具体代码见GitHub，最后，总结一下具体实现方案：
-
确定数据来源和数据格式。您可以从公开的数据接口或自行采集数据，将数据存储到MySQL数据库中，格式可以选择适合echarts组件的格式，如JSON格式。
-
在Django项目中创建一个应用，并定义模型类，用于操作MySQL数据库中的数据。
-
创建视图函数，用于接收前端请求，从数据库中获取数据，并返回JSON格式的数据给前端。
-
在前端页面中引入echarts组件，创建图表，读取后端返回的JSON格式数据，更新图表数据。
-
实现前后端异步交互，使用Ajax技术，发送请求给后端，获取数据，并更新前端页面。
-
在前端页面中使用JavaScript语言处理DOM操作，实现动态页面效果。
这是一个简单的实现方案，具体实现过程中可能还需要做一些细节处理。希望对您有所帮助。
