介绍几个电池充电管理芯片（TP4057、ME4069）

今天再介绍几个充电管理芯片。

TP4057

第一个是TP4057。

输入电压是4~6.5V

之前有介绍过TP4056，它们之间最大的区别就是TP4056最高是1A的充电电流，而TP4057是500ma，适用于更小一点的电池。

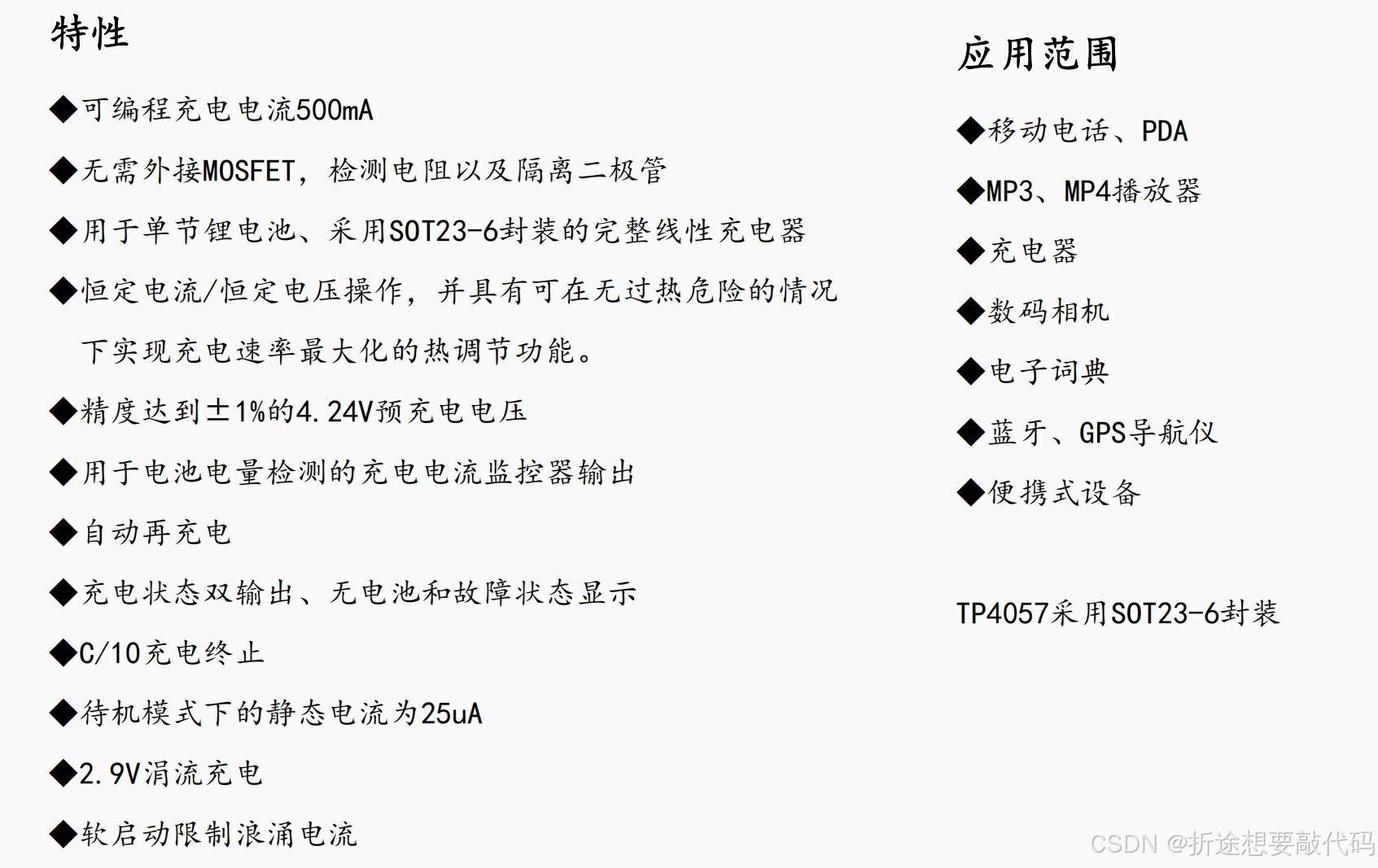

TP4057停机模式的静态电流也更小（上图列的是待机模式，但查看后面的表格发现实际上是停机模式是25uA，如果是待机模式则是45uA），只有25uA，也就是更低功耗一些。

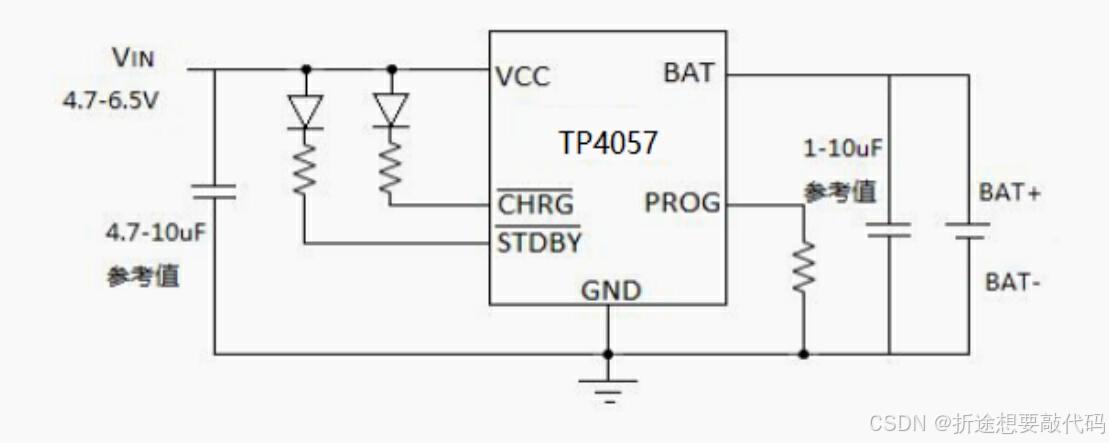

TP4057的封装是SOT23-6，只有六个引脚，我们来看看它的典型应用图。

比起TP4056，它少了两个引脚，一个是使能（CE），一个是温度检测引脚（TEMP），这俩我们用的也少，正好省掉。

CHRG和STDBY也很经典了，分别是充电进行指示灯和充电完成指示灯，如果不需要的话可以不加。

如果BAT端没有接上电池的话，那么CHRG的LED会闪烁，闪烁的频率看你电容（靠近BAT的那个）的大小。

另外在VCC的输入端，和BAT的输出端各需要一个电容，推荐值分别是4.7~10uf和1~10uf，为了省事我们可以给这俩电容用同一个大小的，比如都用4.7uf或者是都用10uf。

PROG引脚用来串联一个电阻达到设置充电电流的作用。

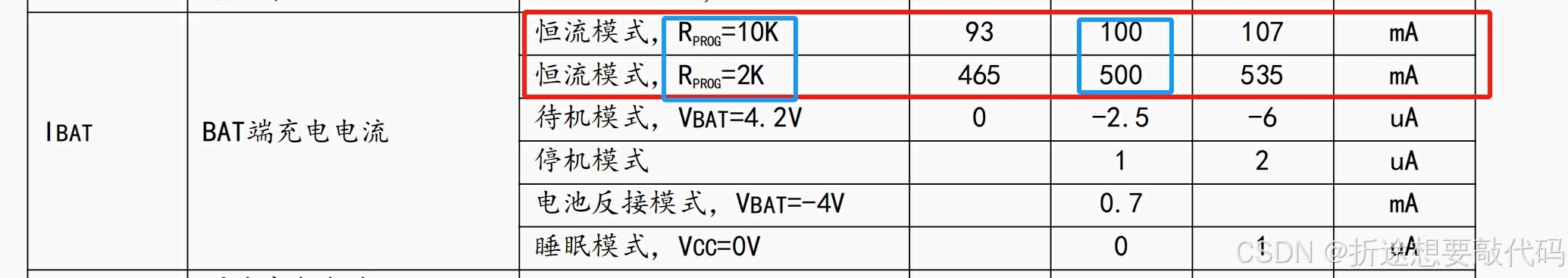

这个电阻取值的具体公式手册里没有给出（我反复看了三遍），但是通过参数表格可以推算出来。

串联PROG的电阻 = 1000/充电电流，电阻的单位是kΩ，充电电流的单位是mA。

ME4069

单节开关型锂电池充电管理芯片。采用的是电流模式PWM降压型开关控制结构。

充电电流最高是1.8A。

输入电压为4.7~5.5V，这个条件比其他充电管理芯片会更苛刻一些。不过内置了过压保护，一旦输入电压超过6V，芯片马上关闭。

如果输入电压减去电池电压小于100mV，停止充电。

接下来看看典型应用图。

其中左侧的47uf电容需要是电解电容，不过只有在热插拔应用中才要加上，其他情况不用。

其他电容我们就按照典型应用图上的值给就行。

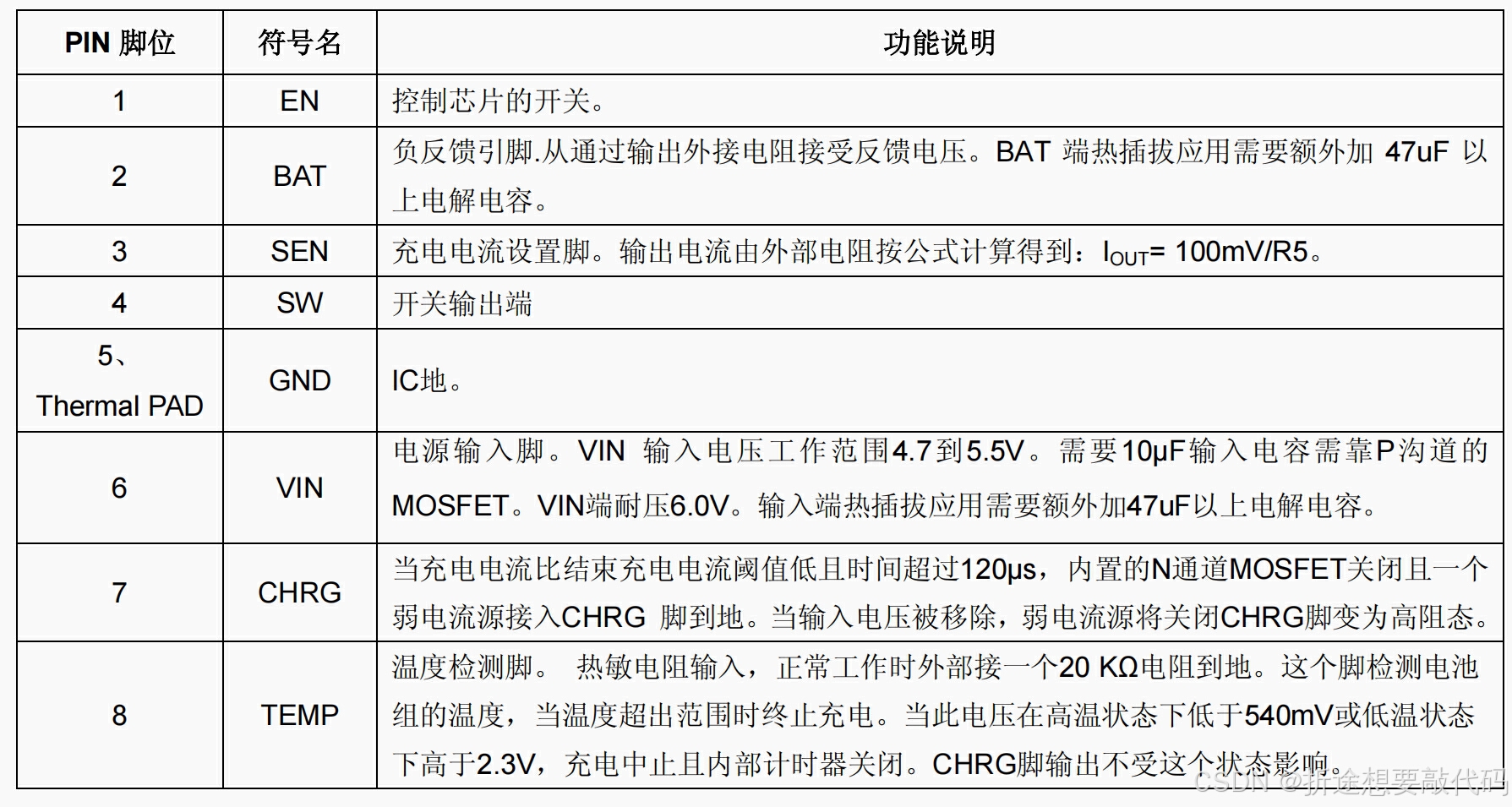

EN引脚是芯片使能引脚，我们可以像上面那样接个10K电阻直接通到输入电源里，表示常开，也可以接到MCU的引脚上，由程序控制。

CHRG就是充电进行指示灯，充电的时候输出低电平，其他情况高阻态。

TEMP是温度检测引脚，不需要的话串联20K之后接地。

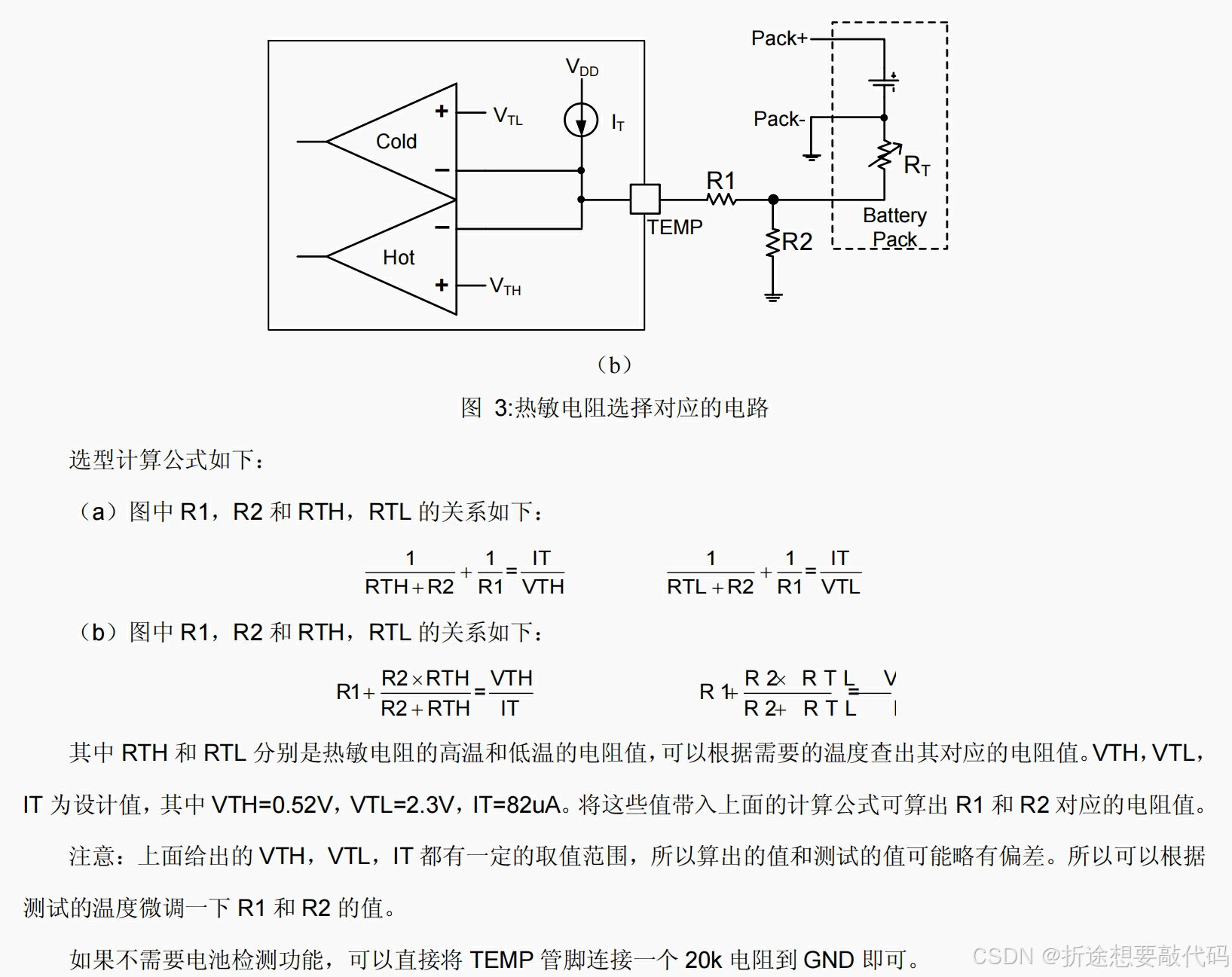

如果有需要的话，可以按照下图的电路设计和公式去设置一个温度范围，超出这个温度范围的话芯片停止工作。

BAT接电池正极。

SEN串联电阻接电池正极，通过SEN串联的电阻来设置充电电流，这个电阻阻值的计算公式是100mV/充电电流。

这里可以看出这款芯片和我们之前用的充电管理芯片都不一样，之前设置充电电流的电阻都比较大，单位基本都是kΩ，而这一款的单位就是mΩ了。

最后是SW开关输出端，串联一个4.7uH的电感。

因为涉及到了电感，所以我们在进行布局的时候要注意电感的摆放，尽量让高频回路占的面积尽可能小，并且电感周围不要走信号线，以免被干扰。
