手把手教你做校园地图NFC卡(以洛阳理工为例)

今天带大家手把手做一个校园地图卡片，已经毕业的小伙伴可以考虑重新参加成人高考报我洛阳理工的志愿做我的学弟（不要逼我跪下来求你们）

用立创可以白嫖这种彩色丝印的板子（不是广告，单纯教大家白嫖），复刻一下唯一的成本就是芯片和电阻和LED，甚至如果不需要NFC的功能的话，可以分币不花直接狠狠白嫖，直接当个挂件。

项目一样是在立创开源广场开源了，可以直接去那里拿到原理图和PCB，也可以关注我的同名公众号"折途想要敲代码"私信回复“NFC”免费下载，包括读卡写卡的软件我也打包好了。

洛理地图卡片(NFC) - 立创开源硬件平台做一个校园地图NFC卡https://oshwhub.com/zctnb/luo-li-di-tu-ka-pian-nfc

先简单介绍一下。

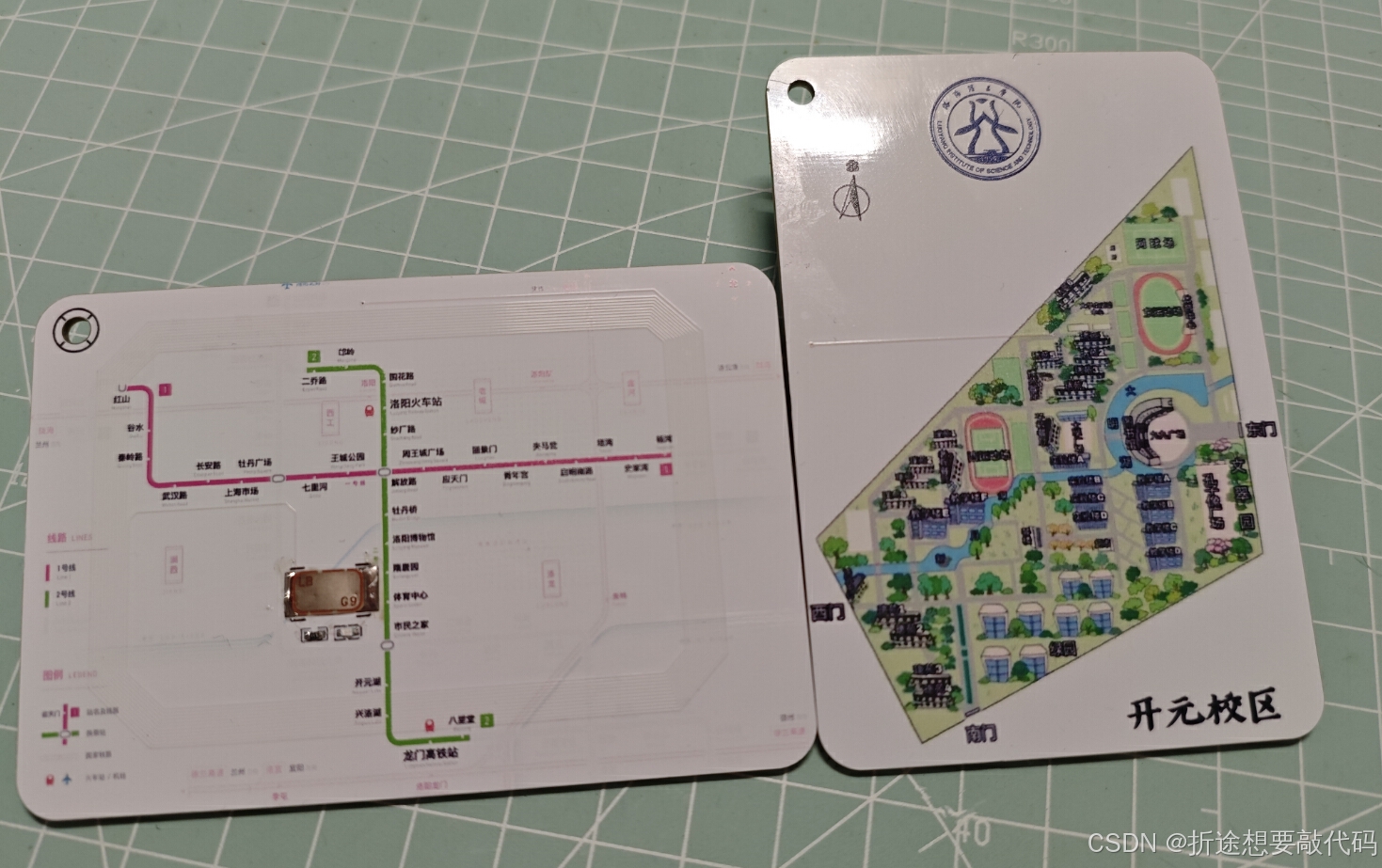

卡片一面是我洛阳皇家太极理工职业技术学院开元校区的地图，另一面是洛阳地铁图，图来自知乎@Lyt Hu。

学校在洛阳地图的位置就是芯片在卡片上的位置。

我加了个灯，这样当卡背被读取的时候就会闪一下。

接下来我们直接看看原理图和PCB。

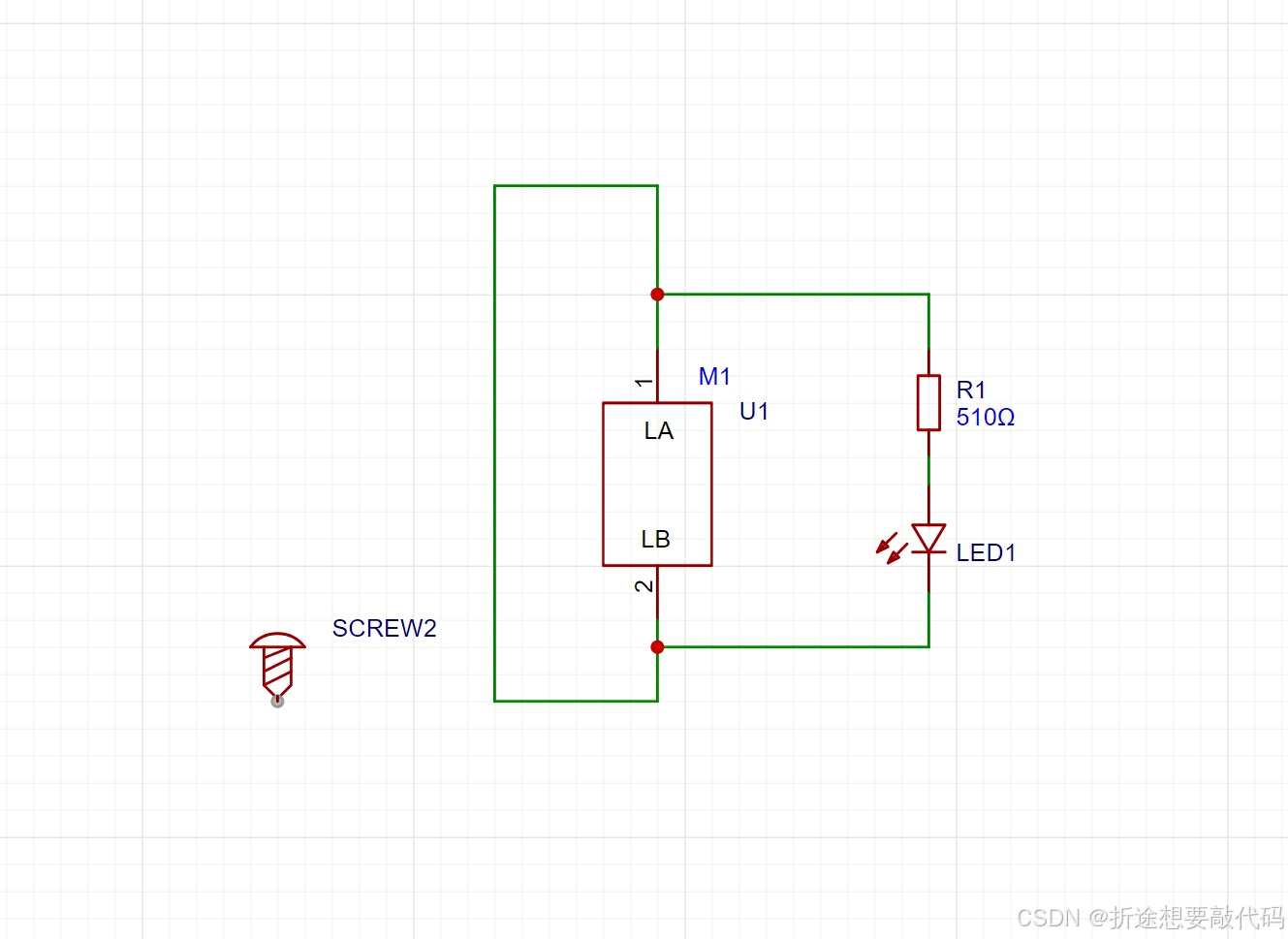

原理图非常简单。

因为元件库里没有芯片，所以得自己画这个元件，我买的是5mm*8mm的M1，小伙伴们买的话直接搜“ic卡芯片”然后随便挑一个便宜的，自己再把元件的封装改改就行，其他原理都是一样的。

然后芯片两端连起来再并联一个LED和限流电阻。

左下角那个螺丝是为了在PCB上留个洞，这样可以找绳子圈起来当挂件。

现在有个问题，那就是好像没有电源啊，这怎么工作。

这时候就用上了我们初中学过的电磁感应现象了，如果我们把导线连好多圈，那么是不是就可以看作是一个电感。

当导线围成的圈中的磁通量改变的时候，就会有电流产生，这时候有了电流芯片就能工作一下，把芯片内的数据发送出去，我们也就可以读到卡的信息了。

由于咱刷卡的时候不分正反，所以电流的方向是不确定的，因此我们的LED也可以随意放，不用区分正负极。

原理图很简单，接下来我们看看PCB如何走线。

PCB也非常简单。

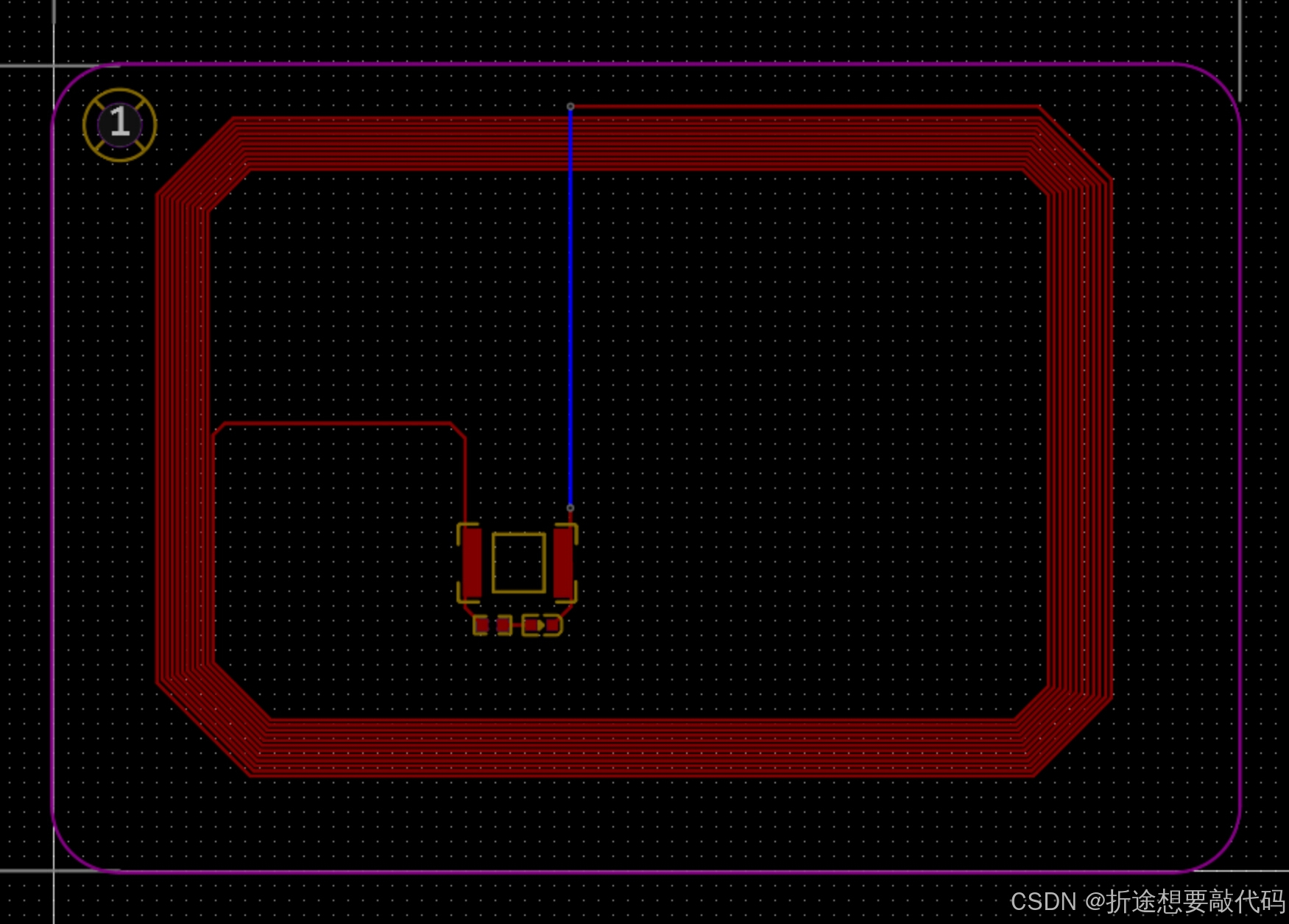

芯片也是不分正负的，我们只需要走线绕着PCB绕几圈就行，至于走多少圈，我们注意两个指标，一个的导线的匝数，另一个是围成的圈的面积，差不多绕个十来圈意思意思就行。

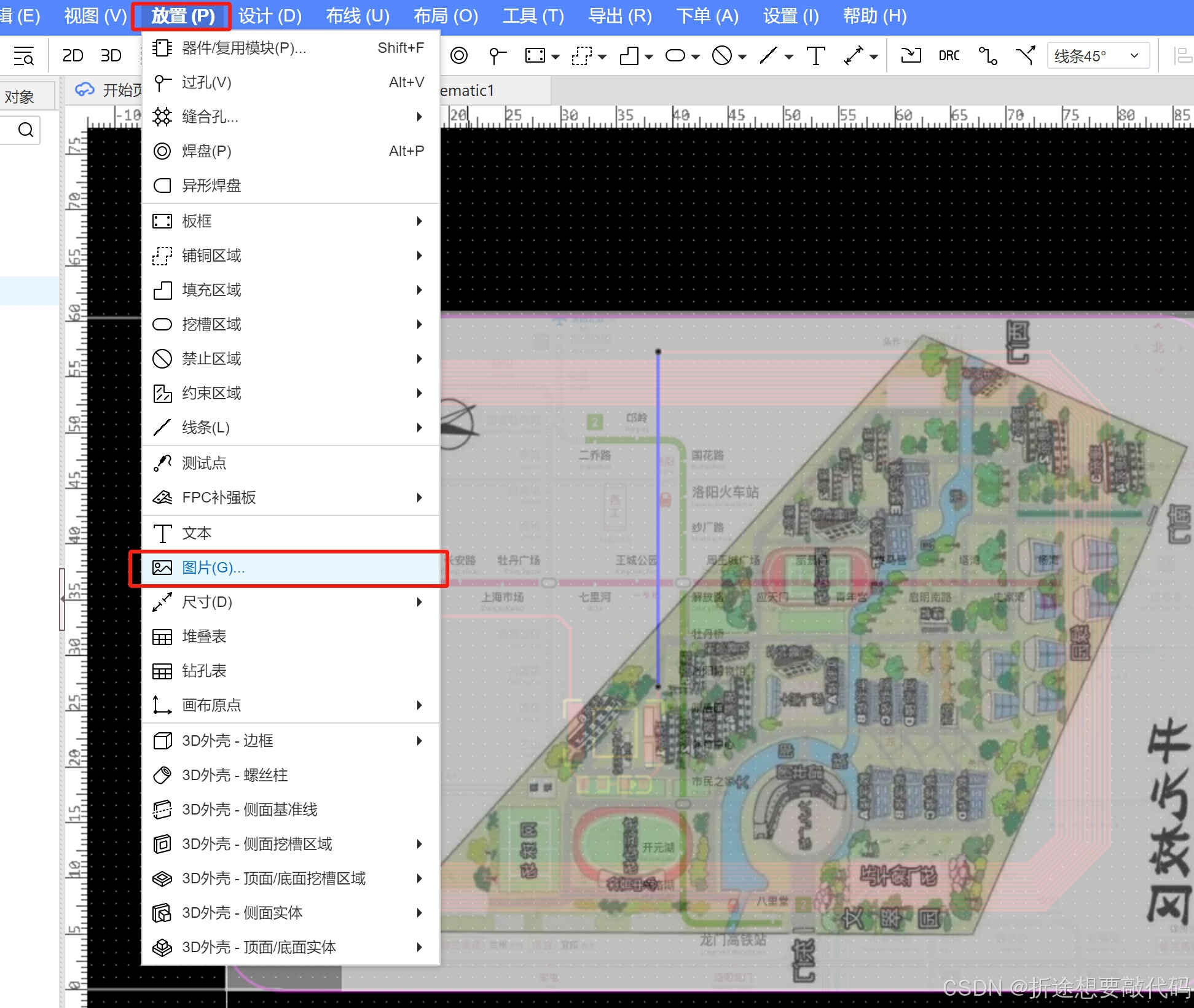

PCB走完线之后我们再把图片放上去。

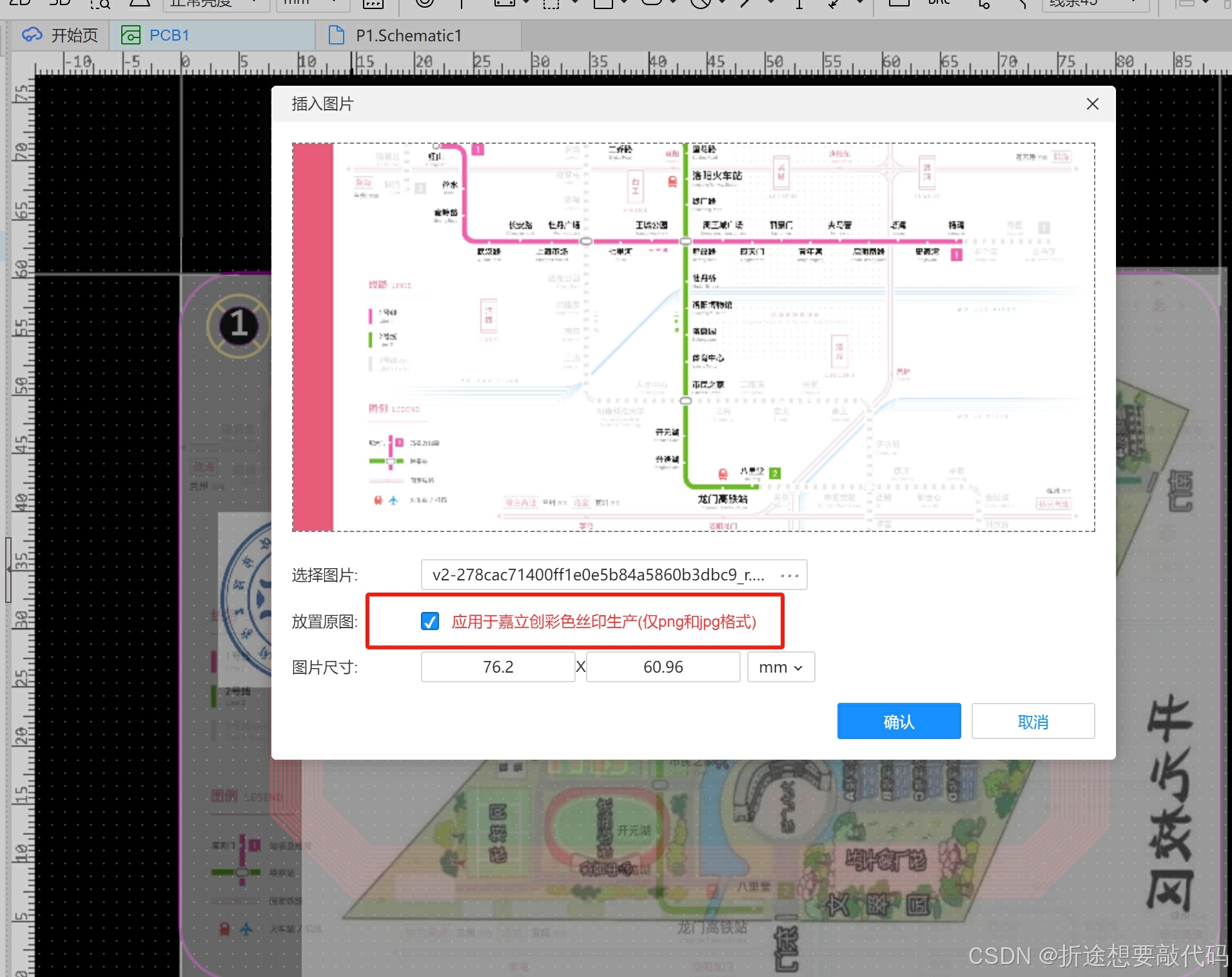

记得勾选彩色图片，不然出来是黑白的，在打板的时候也记得要选择彩色丝印的PCB。

没有地图的小伙伴可以把自己喜欢的图片放上去，比如

接下来是最重要的一步，那就是白嫖彩色丝印PCB板子，把板子打出来，如果直接下单的话是50打五张板子，10块钱一张还是挺贵的。

我们打开嘉立创下单小助手，可以下载软件，也可以在嘉立创的公众号的服务里找到。

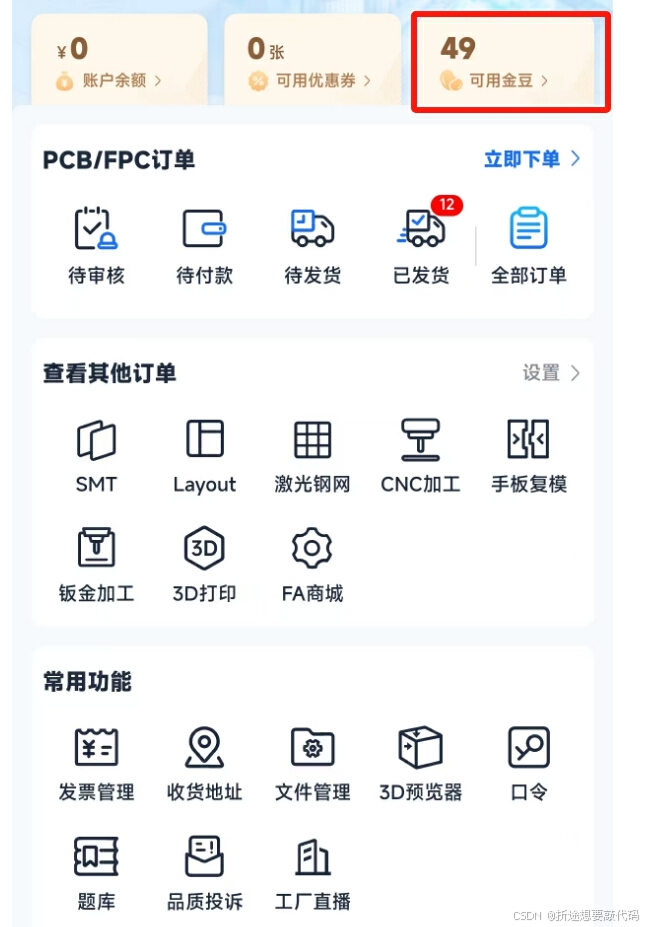

我们点开金豆，然后签到。

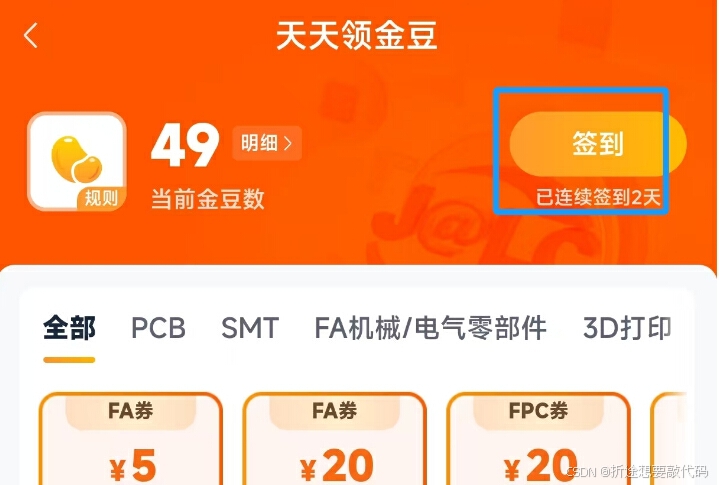

连续签到七天就可以白嫖到彩色丝印券，一个月可以领一次。

接下来我们看看怎么给卡写入数据，我们打开NFC Tools PRO，没有这个软件的小伙伴可以关注我的同名公众号"折途想要敲代码"回复关键词“NFC”免费下载。

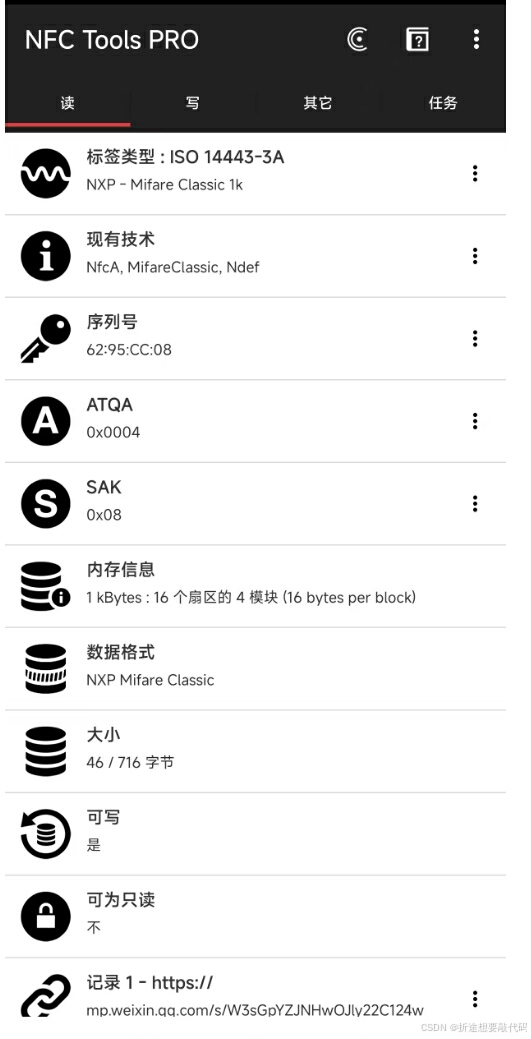

点开软件之后，我们直接把NFC卡片贴近我们的手机（确保NFC功能打开），然后就可以看到里面的数据了。

我们点击上面一栏的“写”，再点击“添加记录”，就可以选择写东西进入了，我是给卡片写了我公众号文章的链接，然后把卡片送给了舍友，这样他们一刷就会有链接弹出来，方便他们给我的公众号点赞
