我们经常能使用到按键，然而由于按键的机械结构，导致了按键并不会完全像我们想象的那样工作。

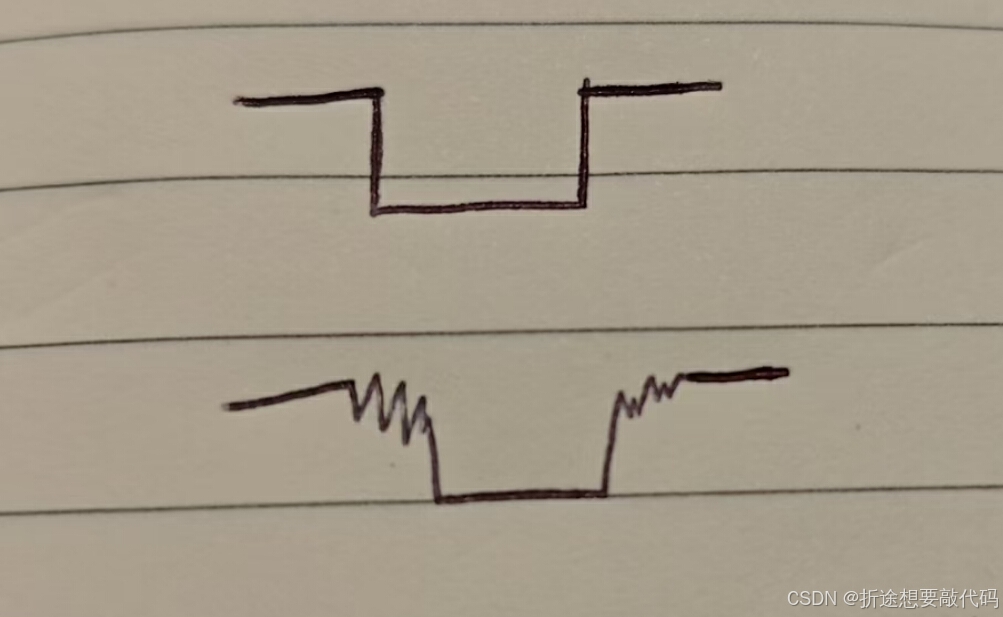

理想的波形是上面那个，当我们一按下按钮，马上就把按键两端的电路连接起来，松开按键的时候两端电路再断开。

然而实际情况是下面那个波形，当我们按下按钮的时候，会有一段时间的不稳定状态，就是处于连接和断开之间的状态，也就是按键的抖动。

而我们一般是拿按键来用作外部中断的，外部中断条件常用的就是上升沿和下降沿（后续文章我们默认用的是下降沿触发中断），当按键在抖动的时候，很有可能触发多次外部中断，所以按键消抖是我们不得不面对的一个问题。

接下来的示例代码我用的STC库函数，也就是我最近开的一个系列，正好前天讲的是外部中断，昨天讲的定时器。

只要知道了原理，那么到其他芯片上也是一样的，用STC库函数来作为示例代码是因为最近正好在用。

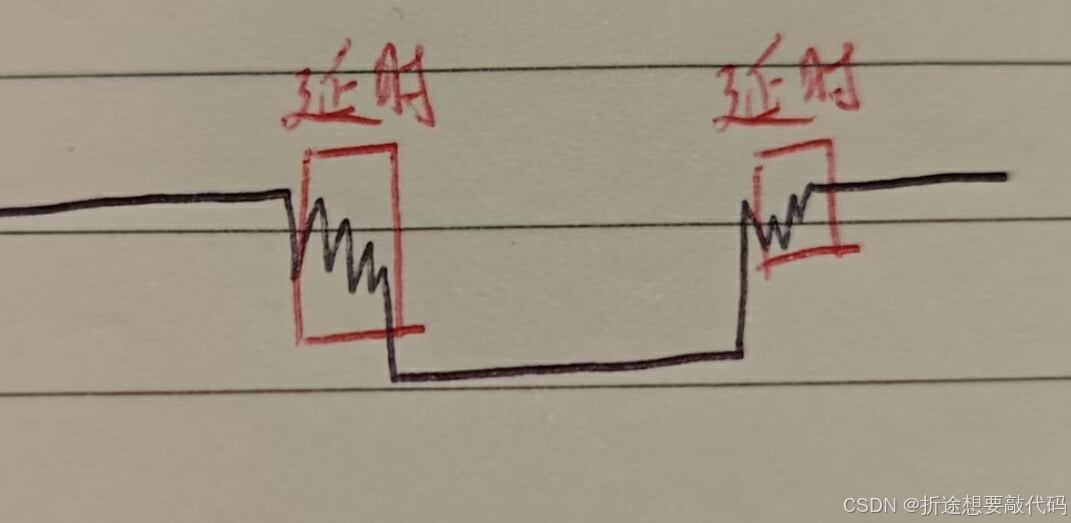

第一个方法就是延时，假设我们遇到了下降沿，那么我们马上进行延时，一般来说按键的抖动时间不会超过10ms，越好（贵）的按键抖动时间越短。

经过我实测，延时7个ms就基本没什么问题了，延时过后直接就把按下的抖动给忽略掉了。

不过小伙伴们最好还是自己测试一下延时时间，因为不同的按钮抖动时长是不一样的。

这样就解决了我们按下按键的抖动问题，还有个问题就是我们松开按键的时候也是有抖动的，不过一般来说松开抖动的持续时间会比按下抖动的持续时间更短。

当我们松开按键的时候也有可能触发下降沿中断，所以在我们延时过后还需要再判断一下连接按键的引脚的电平，如果这时候还是低电平，那么才真正执行应该执行的处理代码。

#include "STC32G_GPIO.h"
#include "STC32G_Delay.h"
#include "STC32G_NVIC.h"
#include "STC32G_Exti.h"

void GPIO_Init(void){
    P3_MODE_IN_HIZ(GPIO_Pin_2);     // 将外部中断引脚配置为高阻输入
    P3_PULL_UP_ENABLE(GPIO_Pin_2);  // 将外部中断引脚使能上拉电阻
    P2_MODE_OUT_PP(GPIO_Pin_7);     // 将点灯引脚初始化为推挽输出.
}

void Exti_Init(void){
    EXTI_InitTypeDef initer;
    initer.EXTI_Mode = EXT_MODE_Fall;       // 下降沿触发中断
    Ext_Inilize(EXT_INT0, &initer);
    NVIC_INT0_Init(ENABLE, Priority_2);
}

void main(void){
    WTST = 0;		//设置程序指令延时参数，赋值为0可将CPU执行指令的速度设置为最快
    EAXSFR();		//扩展SFR(XFR)访问使能
    CKCON = 0;      //提高访问XRAM速度

    GPIO_Init();
    Exti_Init();
    EA = 1;         // 开启中断

    while(1){
        if(WakeUpSource == 1){  // 当下降沿中断触发了
            WakeUpSource = 0;   // 清除中断标志
            delay_ms(7);        // 延时
            // 再次判断外部中断引脚电平,确认无误之后再翻转电平
            if(P32 == 0)    P27 = !P27;
        }
    }
    return ;
}

虽然延时的方法简单易用，但是并不适用大多数应用场景，因为延时是会阻塞我们的程序的，因此我们可以用定时器的方式代替延时。

当我们第一次收到下降沿之后，我们开启定时器，定时个5ms，等到5ms过后，我们再次判断外部中断引脚的电平。

这边还有个要注意的是只有第一次收到下降沿的时候才开启定时器，也就是说当我们定时器正在运行的时候，我们忽略掉其他下降沿，因为那些大概率是抖动。

#include "STC32G_Delay.h"
#include "STC32G_Exti.h"
#include "STC32G_GPIO.h"
#include "STC32G_Timer.h"
#include "STC32G_NVIC.h"

uint8 timer0_open_flag = 0;
uint8 timer0_over_flag = 0;

// 定时器0中断函数
void Timer0_ISR_Handler(void) interrupt TMR0_VECTOR {
    ET0 = 0;
    timer0_over_flag = 1;
    timer0_open_flag = 0;
}

void GPIO_Init(void) {
    P3_MODE_IN_HIZ(GPIO_Pin_2);     // 将外部中断引脚配置为高阻输入
    P3_PULL_UP_ENABLE(GPIO_Pin_2);  // 将外部中断引脚使能上拉电阻
    P2_MODE_OUT_PP(GPIO_Pin_7);     // 将点灯引脚初始化为推挽输出.
}

void Exti_Init(void) {
    EXTI_InitTypeDef initer;
    initer.EXTI_Mode = EXT_MODE_Fall;  // 下降沿触发中断
    Ext_Inilize(EXT_INT0, &initer);
    NVIC_INT0_Init(ENABLE, Priority_1);
}

void Timer_Init(void) {
    TIM_InitTypeDef initer;
    initer.TIM_Mode = TIM_16BitAutoReload;          // 模式0,16位自动重装载寄存器.
    initer.TIM_ClkOut = DISABLE;                    // 失能可编程时钟输出
    initer.TIM_ClkSource = TIM_CLOCK_1T;            // 1T工作模式
    initer.TIM_Value = 55536;   // 计数寄存器和重装载寄存器的值设为55536
    initer.TIM_PS = 11;         // 预分频器的值设为11,实际上是12分频
    initer.TIM_Run = ENABLE;
    Timer_Inilize(Timer0, &initer);
    NVIC_Timer0_Init(ENABLE, Priority_2);
    ET0 = 0;
}

void Open_Timer(void) {
    T0_Load(55536);
    ET0 = 1;
}

void main(void) {
    WTST = 0;       // 设置程序指令延时参数，赋值为0可将CPU执行指令的速度设置为最快
    EAXSFR();       // 扩展SFR(XFR)访问使能
    CKCON = 0;      // 提高访问XRAM速度

    GPIO_Init();
    Timer_Init();
    Exti_Init();
    EA = 1;         // 开启中断

    while (1) {
        if (WakeUpSource == 1) {  // 当下降沿中断触发了
            WakeUpSource = 0;
            // 若是定时器没开启,那么开启
            if (timer0_open_flag == 0){
                timer0_open_flag = 1;
                Open_Timer();
            }
        }
        if(timer0_over_flag == 1){
            // 定时器结束,若外部中断引脚仍为低电平,那么翻转电平
            timer0_over_flag = 0;
            if(P32 == 0)    P27 = !P27;
        }
    }
    return;
}

我上面代码中定时器0的中断函数是从STC32G_Timer_Isr.c里拿出来的。

我用了两个标记变量，当我们下降沿中断触发的时候，如果定时器没有开启，那么我们开启，同时把定时器开启标志置位，当定时器结束之后把定时器开启标志的那个变量置回0，同时把定时器结束标志置位。

我定时器定的是5ms，各位小伙伴要根据自己的按钮去设置合适的延时时间。

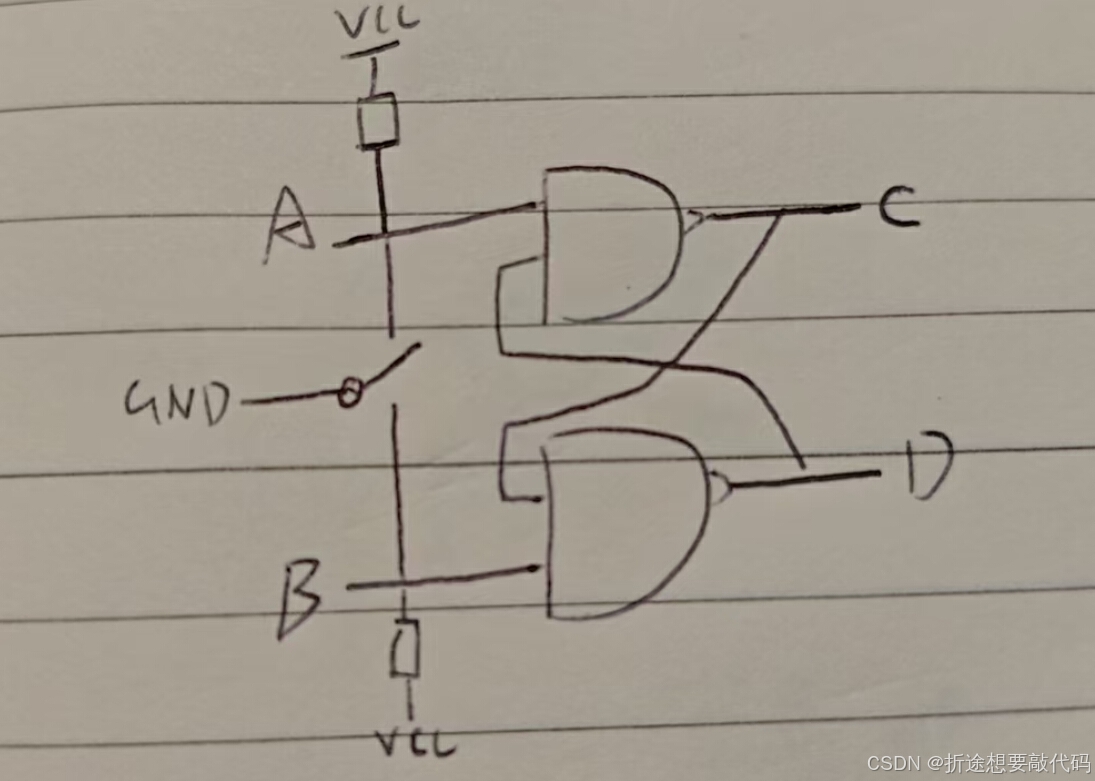

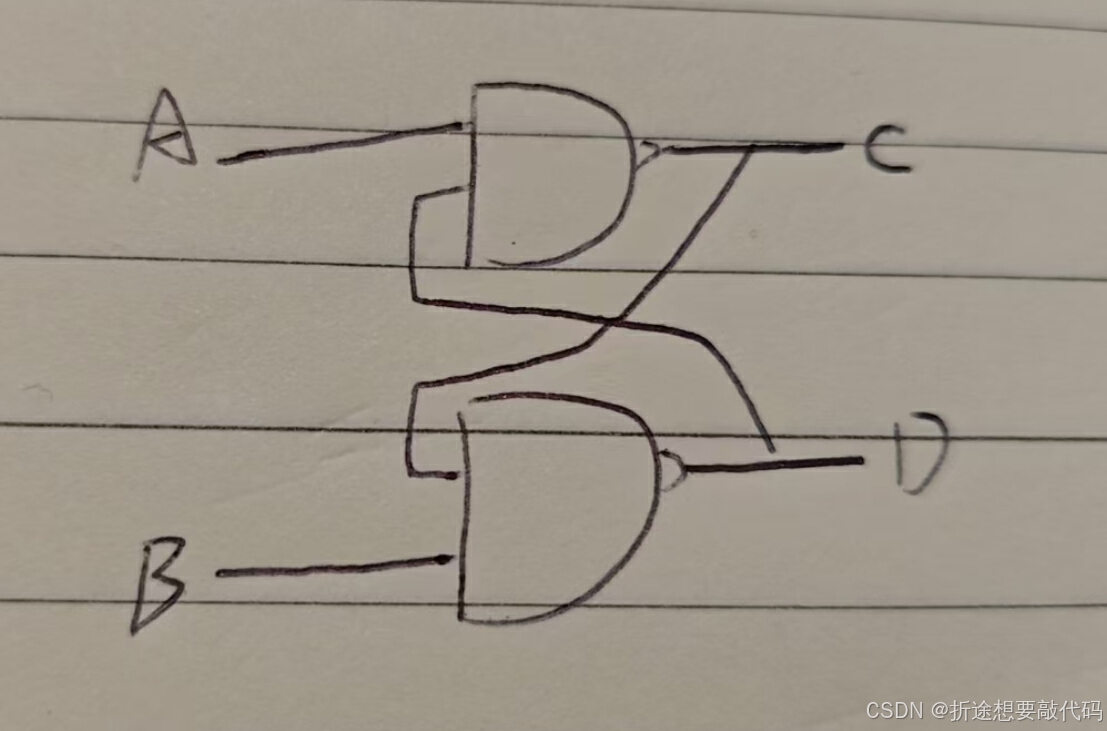

以上是软件层面的消抖方式，接下来就是硬件层面的了。

延时会阻塞程序，定时会消耗掉一个定时器的资源。

所以硬件层面的消抖也是我们经常会做的。

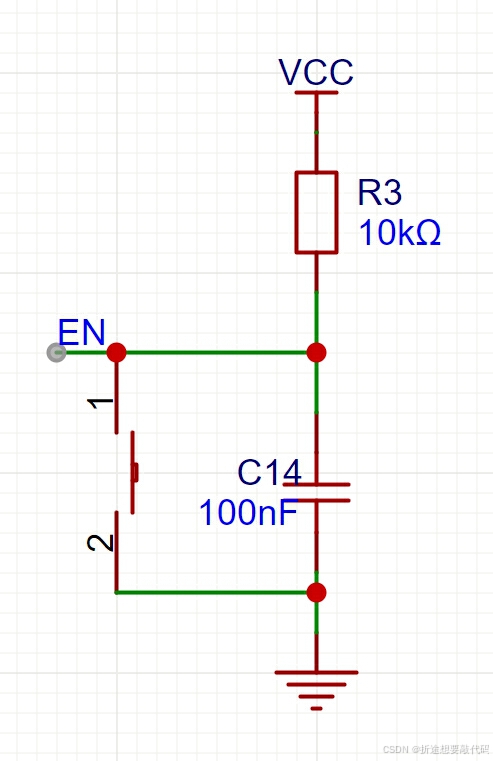

最简单的就是给按钮并联一个电容就行。
