电容的原理、作用、种类、应用电路与场景详解

本文链接：https://blog.csdn.net/m0_63469121/article/details/146503749

一、电容的基本原理

电容是一种能够存储电荷的无源元件，其核心原理是 **电场储能**，由两个导体极板（如金属箔）和中间的绝缘介质（如陶瓷、塑料膜、电解液）构成。

电荷存储：当电压施加于电容两端时，正负电荷在极板上积聚，形成电场。

公式描述：

$Q = C \cdot V$

Q ：存储电荷量（库仑，C）

C ：电容值（法拉，F）

V ：极板间电压（伏特，V）

充放电特性：

充电：电压按指数曲线上升，时间常数 $\tau = R \cdot C$ 。

放电：电压按指数曲线下降。

二、电容的五大核心作用

1. 滤波（平滑电压）

原理：滤除电源或信号中的高频噪声，保持电压稳定。

典型电路：

电源滤波：并联在电源输出端（如10μF电解电容 + 0.1μF陶瓷电容）。

信号滤波：RC低通滤波器（如1kΩ + 0.1μF滤除高频干扰）。

2. 耦合（隔直通交）

原理：阻隔直流分量，传递交流信号。

典型电路：

音频放大器输入级：串联电容（如10μF电解电容）阻隔直流偏置。

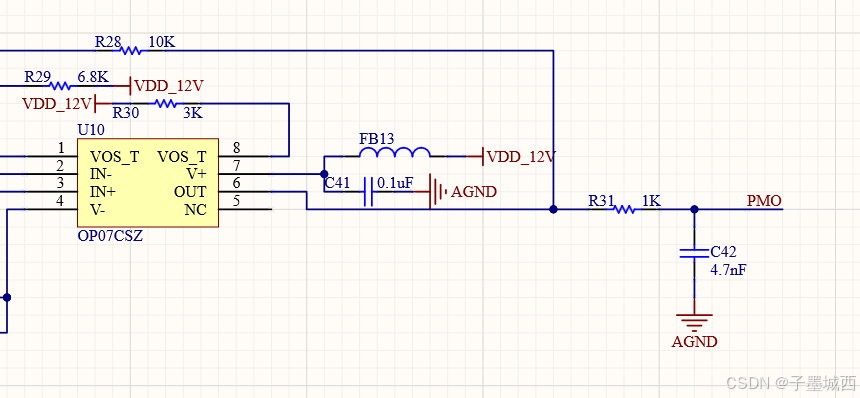

3. 旁路（退耦）

原理：为高频噪声提供低阻抗路径，避免干扰敏感电路。

典型电路：

IC电源引脚旁路：并联0.1μF陶瓷电容至地。

4. 储能（能量缓冲）

原理：快速释放存储的能量，补偿瞬时功率需求。

典型电路：

电机驱动电路：大容量电解电容（如1000μF）吸收电机启停时的电流冲击。

5. 谐振与定时

原理：与电感或电阻配合，控制振荡频率或延时。

典型电路：

LC谐振电路（如射频匹配网络）。

RC定时电路（如555定时器的充电/放电控制）。

三、电容的主要种类及特性

类型	介质材料	特点	应用场景
陶瓷电容	陶瓷（如X7R、C0G）	体积小、高频特性好（低ESR）、温度稳定性高（C0G）。	高频滤波、电源退耦
电解电容	氧化铝/钽氧化物	容量大（μF~F级）、有极性、ESR较高，寿命受温度影响。	电源滤波、储能
薄膜电容	聚酯/聚丙烯	无极性、低损耗、高耐压、频率特性好。	音频耦合、电机驱动
超级电容	活性炭/电解液	超大容量（法拉级）、充放电快、循环寿命长，但耐压低（2.7V~5.5V）。	备用电源、能量回收
钽电容	钽氧化物	体积小、容量密度高、ESR低，但耐压较低（<50V），需防反接。	便携设备电源滤波
云母电容	云母	高频特性极佳、精度高、稳定性好，成本高。	射频电路、高精度仪器

四、电容的典型应用电路

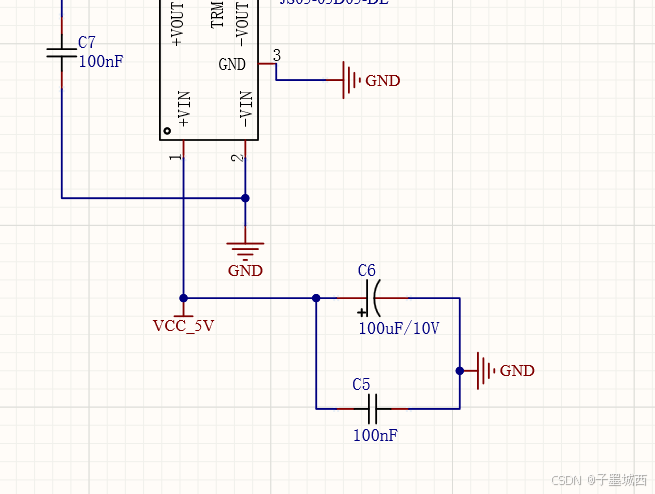

1. 电源滤波电路

电路结构：

电解电容（低频滤波） + 陶瓷电容（高频滤波）。

作用：抑制电源纹波，为负载提供稳定电压。

2. RC低通滤波器

电路结构：

$V_{\text{out}} = \frac{1}{1 + j\omega RC} V_{\text{in}}$

作用：滤除高频噪声，保留低频信号。

3. LC谐振电路

电路结构：

电感和电容串联，或者电感和电容并联。

谐振频率 $f = \frac{1}{2\pi\sqrt{LC}}$ 。串联谐振时，阻抗最小；并联谐振时，阻抗最大

作用：选频放大（如收音机调谐电路）。

4. 电机驱动储能电路

并联大容量电解电容吸收电机启停时的电流尖峰。

五、电容的应用场景

1. 电源系统

输入滤波：抑制AC-DC转换器的开关噪声（如X电容和Y电容）。

输出稳压：LDO或DC-DC输出端并联电容提高瞬态响应。

2. 信号处理

耦合与隔直：音频放大器级间耦合电容（如10μF电解电容）。

高频去耦：高速数字电路（如FPGA）电源引脚旁路电容（0.1μF陶瓷电容）。

3. 射频与通信

阻抗匹配：天线匹配网络中的电容调谐。

滤波：SAW滤波器中的电容元件。

4. 工业控制

电机驱动：抑制电机电刷火花（如X2安规电容）。

PLC接口：光耦隔离电路中的噪声滤波电容。

5. 新能源与储能

超级电容：电动汽车能量回收、太阳能路灯储能。

六、电容选型关键参数

参数	说明	选型影响
电容值（C）	存储电荷的能力（单位：法拉F）	决定滤波频率、储能容量
额定电压（V）	电容可承受的最大工作电压	需高于系统最高电压+余量
ESR（等效串联电阻）	高频下电容的等效电阻，越低越好	影响滤波效果和发热
温度系数	电容值随温度变化的程度（如X7R：±15%，C0G：±30ppm/℃）	高精度电路需低温漂
介质损耗	能量损耗比例（DF值），高频电容需低损耗	影响高频性能
