稳压二极管和雪崩二极管的工作原理及选型学习总结

本篇文章将讲述常见二极管的工作原理、功能及如何选型。小白总结，如有错误，请大神指教。

---

一、稳压二极管

（1）工作原理：

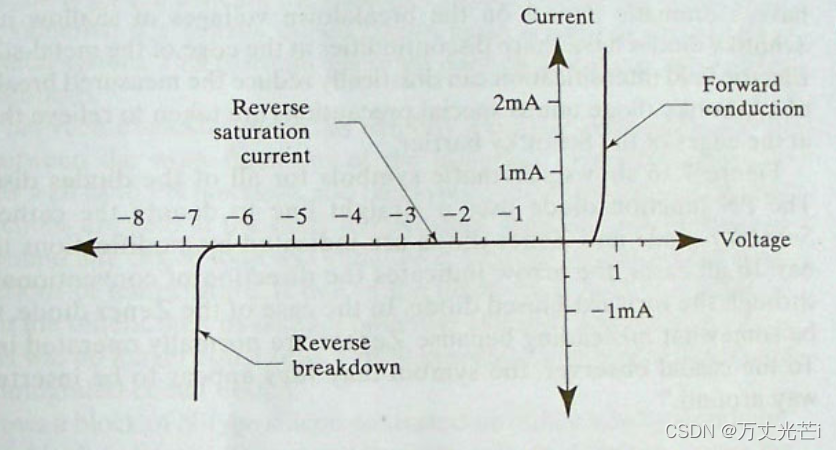

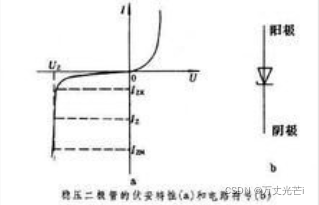

如图，伏安特性可知，反向通电尚未击穿前，其两端的电压基本保持不变。这样，当把稳压管接入电路以后，若由于电源电压发生波动，或其它原因造成电路中各点电压变动时，负载两端的电压将基本保持不变。

（2）符号及如何识别：稳压二极管在电路中常用“ZD”加数字表示（例：ZD5表示编号为5的稳压管），从外形上看，金属封装稳压二极管管体的正极一端为平面形，负极一端为半圆面形。

（3）应用电路

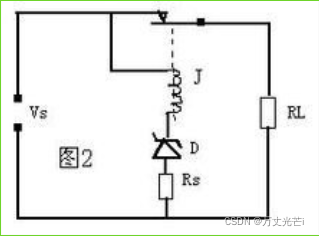

1.浪涌保护电路：

图中的稳压二极管D是作为过压保护器件.只要电源电压VS超过二极管的稳压值D就导通，使继电器J吸合，负载RL就与电源分开，起到了保护的作用。

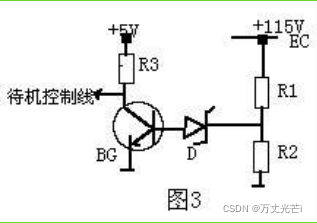

2.电视机里的过压保护电路：

 EC是电视机主供电压，当EC电压过高时，D导通，三极管BG导通，其集电极电位将由原来的高电平(5V)变为低电平，通过待机控制线的控制使电视机进入待机保护状态。

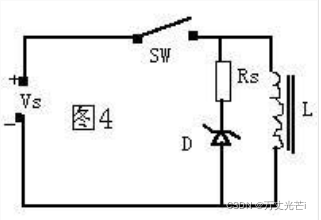

3.电弧抑制电路：（电弧：气体（或空气）中含有少量正负离子，在外施的电压作用下，离子加速运动，在碰撞中离子数目大大增加，这些离子在电场中的定向运动就形成电流。电流通过气体时伴随着强烈的发热过程，以致电流通道内的中性气体分子全被电离而形成等离子体。这种有强烈的声、光和热效尖的弧光放电，就是电弧的形成过程。所以，电弧实质上就是一种能导电的电子、离子流，其中还包括燃烧着的铜分子流。emmm,我那个的理解就是有的时候你拿插头插进插座的时候，那个插座会一闪，这个应该就是电弧，还是有很多危害的）

 当线圈在导通状态切断时，由于其电磁能释放所产生的高压就被二极管所吸收，所以当开关断开时，开关的电弧也就被消除了。这个应用电路在工业上用得比较多，如一些较大功率的电磁吸控制电路就用到它。

（4）选型：主要根据稳压值和功率来选

主要参数特性：

1 动态电阻：越小越好。

2.温度补偿：随温度上升稳压值上升，根据需要可以选用温度补偿性稳压。

3.稳压二极管的稳定电压值应与应用电路的基准电压值相同，稳压二极管的最大稳定电流应高于应用电路的最大负载电流50％左右。

---

二、雪崩二极管

（1）工作原理

 在材料掺杂浓度较低的PN结中，当PN结反向电压增加时，空间电荷区中的电场随着增强。这样，通过空间电荷区的电子和空穴，就会在电场作用下获得的能量增大，在晶体中运动的电子和空穴将不断地与晶体原子又发生碰撞，当电子和空穴的能量足够大时，通过这样的碰撞的可使共价键中的电子激发形成自由电子–空穴对。新产生的电子和空穴也向相反的方向运动，重新获得能量，又可通过碰撞，再产生电子–空穴对，这就是载流子的倍增效应。当反向电压增大到某一数值后，载流子的倍增情况就像在陡峻的积雪山坡上发生雪崩一样，载流子增加得多而快，这样，反向电流剧增， PN结就发生雪崩击穿。利用该特点可制作高反压二极管。

（2）功能：雪崩二极管用于保护电路。当反向偏置电压增加到一定限度时，二极管会在特定电压下开始雪崩效应，并且由于雪崩效应导致二极管击穿。它用于保护电路免受不需要的电压的影响。（其作用和稳压二极管差不多，所以和稳压二极管一起学习）

（3）分类：雪崩二极管分单漂移区雪崩二极管和双漂移区雪崩二极管。单漂移区雪崩二极管中PNN使用用途较广，双漂移区雪崩二极管，其结构为PPNN，实质上相当于两个互补单漂移区雪崩二极管的串联，从而有效地利用了电子和空穴漂移空间，因此输出功率和效率均较高。

（4）选型：

1.雪崩击穿电压：一般24V的系统，选用二极管的34V到35V左右。

2.正向平均电流要根据需要的电流，一般是交流电的0.4到0.5倍，来选定。

3.剩下的性能需根据需要选择。
