稳压二极管选型

已于 2024-06-12 17:04:06 修改
阅读量2k 收藏 26
点赞数 6
分类专栏： 硬件 文章标签： 稳压二极管 选型 参数
于 2024-03-21 11:29:03 首次发布
博主新建的qq群：1025127672，欢迎入群讨论
本文链接：https://blog.csdn.net/qq_31073871/article/details/136901878
版权
本文介绍了稳压二极管的工作原理，如何通过调整R1来控制电流，确保其在反向击穿区稳定工作，同时考虑了功率消耗和安全裕度，提供了二极管选型的关键步骤。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

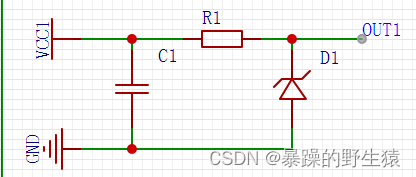

如下图所示，为一般稳压二极管的用法，它工作在反向击穿区。一旦加在D1上的反向电压VCC超过了其稳压值Vz，D1就会反向导通，且压降近似为恒值。这样VCC电压超出D1稳压值Vz的部分，就会被加在电阻上，这样可以限制流过R1 D1的电流，以避免D1被大电流烧坏。

随便下载一个稳压二极管的手册，参数如下：

其中：

Vz为反向稳压值，
IZT为额定电流，通过调整R1的阻值，可以让二极管工作在额定电流上。稳压值Vz*IZT就是额定功率，这个功率一般是最大耗散功率的一半，根据上表的例子可见，每一行的Vz*IZT得到的功率都是0.25w，显然稳压值越高，额定电流越小。
IZK为拐点电流，当管子的反向电流低于此值时，稳压管无法实现稳压功能。
ZZT为额定动态电阻，也即当电流为IZT时，电压变化量和电流变化量的比值，这个值越小越好࿰
