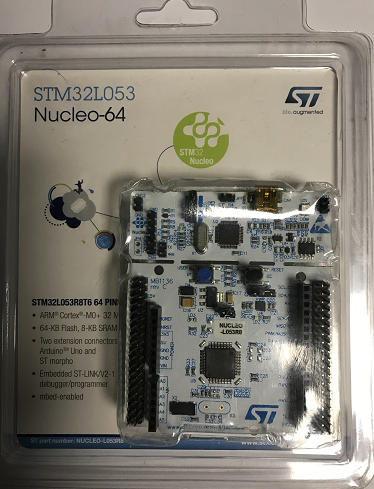

本篇将介绍NUCLEO-L053R8(stm32l053r8t6芯片)开发板的测评，整体上这个板子沿用了传统的塑料包装。

简约不简单，内含纸板双面分别标有引脚图及芯片简单介绍和入门引导。Arduino™的连接支持和ST Morpho的扩展连接头使用户很容易扩大STM32 Nucleo板对外开发平台的功能，该平台提供了多种可供选择的适配外设板。STM32的Nucleo板集成了ST-LINK/V2-1调试器/编程器，和STM32 Nucleo板搭配的软件包有包含了众多例程的STM32 HAL软件库，在mbed在线平台上也能找到。

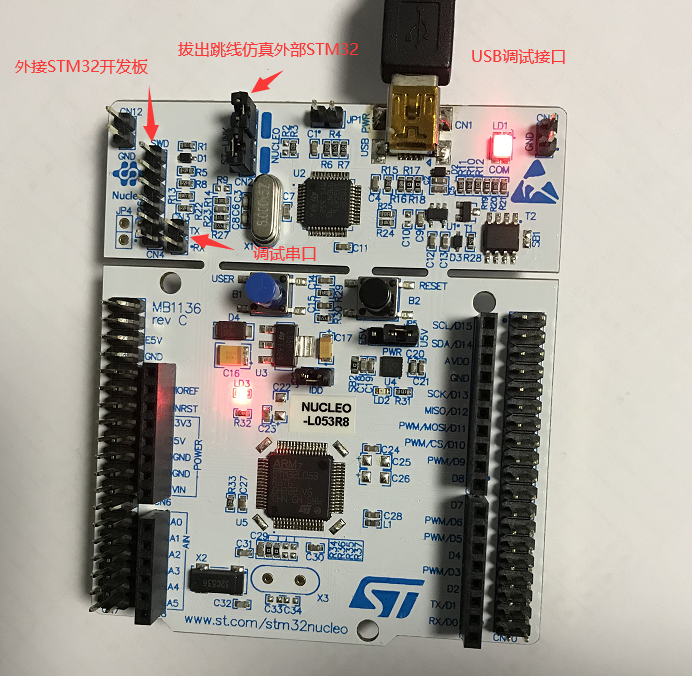

该开发板整体结构分为两部分，下载器部分和核心板部分独立分布，其中含有USB接口一侧的板为stlink下载仿真部分，按键及排针排座那一部分为主电路部分。灵活的跳线帽选择，可以使得我们还可以下载与调试其他stm32开发板，只需断开印有丝印“ST—LINK”的跳线帽，同时将CN4排针与其他stm32开发板相连即可。

核心板部分的外扩接口为Arduino标准接口，可以无缝对接常用的传感器，可以使得用户很快的投入研究与使用。无需自己跳线连接。板载一个低速的32768hz的晶振，毕竟主打低功耗芯片，主时钟选择内部振荡器，可以更加减少PCB布局，节约成本等。
