STM32单片机+MQ-7一氧化碳传感器+OLED屏幕+蜂鸣器报警+一氧化碳传数据发送到串口调试助手+源代码

目录

一、MQ-7一氧化碳传感器介绍

二、MQ-7一氧化碳传感器接线说明

三、测试说明、MQ-7一氧化碳传感器驱动代码

四、串口调试助手把采集的一氧化碳数据发送出来

五、串口调试助手软件下载

六、源代码

七、MQ-7一氧化碳传感器原理图资料

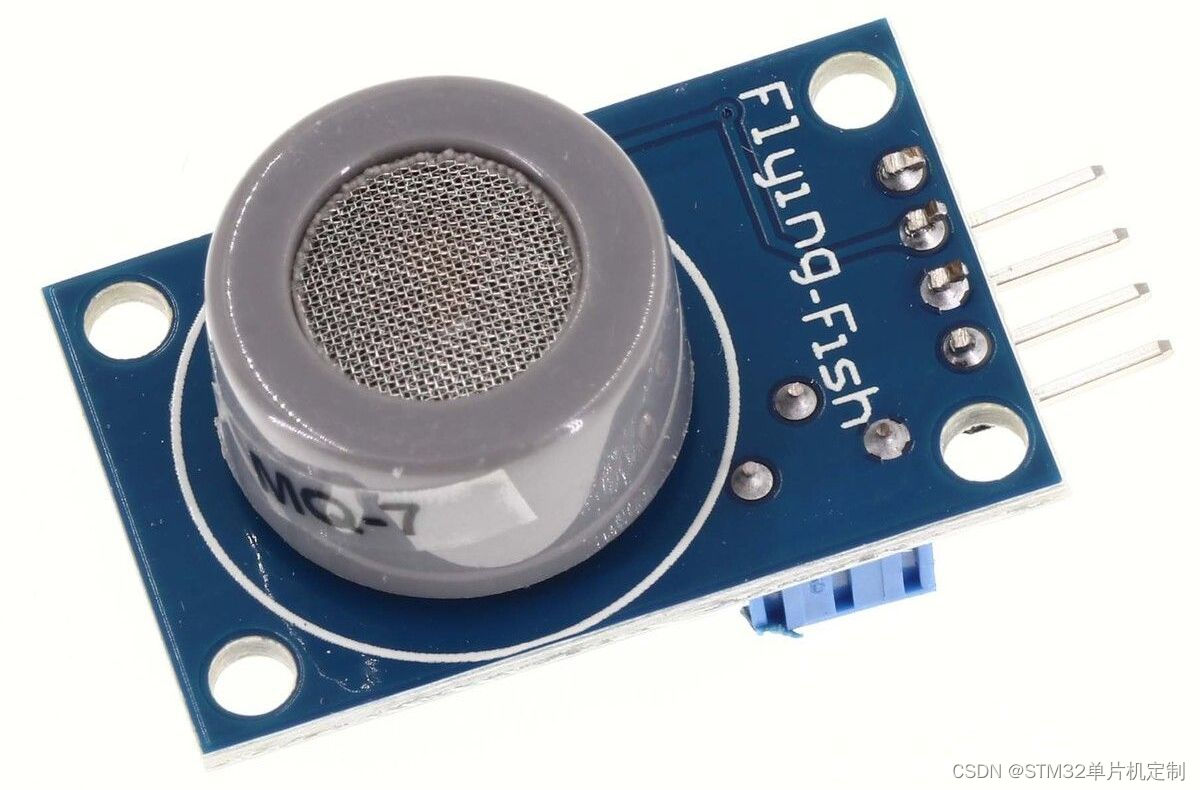

一、MQ-7一氧化碳传感器介绍

        MQ-7气体传感器所使用的气敏材料是在清洁空气中电导率较低的二氧化锡(SnO2)。采用高低温循环检测方式低温(1.5v加热)检测一氧化碳,传感器的电导率随空气中一氧化碳气体浓度增加而增加,高温(5.0v加热)清洗低温时吸附的杂散气体。使用简单的电路即可将电导率的变化,转换为与该气体浓度相对应的输出信号。
用于家庭、环境的一氧化碳探测装置。适宜于一氧化碳、煤气等的探测。

二、MQ-7一氧化碳传感器接线说明

VCC(+):电源正极接口,外接电源3 ~ 5V电源正极,接单片机的5v或者3v引脚

GND(-):电源负极接口,外接电源负极或地线GND,接单片机的GND

   AO         :模拟信号输出口,接单片机的PA0采集引脚

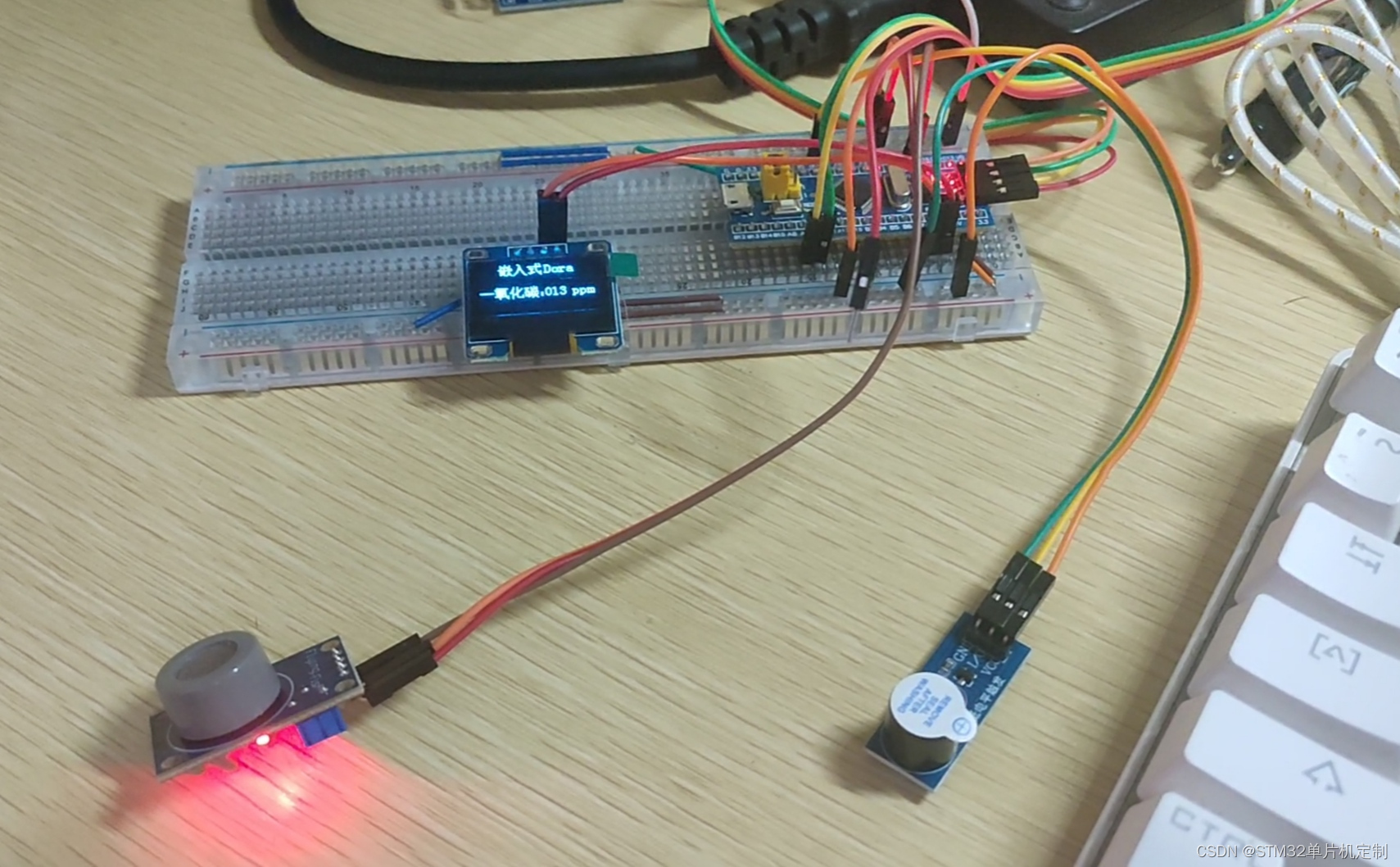

三、测试说明、MQ-7一氧化碳传感器驱动代码

编译环境:keil5

测试单片机: STM32F103C8T6

功能:功能1:设定一氧化碳阈值,超过一氧化碳阈值触发蜂鸣器报警

           功能2:发送一氧化碳数据串到口调试助手上进行显示

MQ7.c文件编写一氧化碳传感器驱动代码如下:

#include "MQ7.h"
#include "Delay.h"
 //初始化ADC
void  MQ7_Adc_Init(void)
{
	ADC_InitTypeDef ADC_InitStructure;
	GPIO_InitTypeDef GPIO_InitStructure;

	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA |RCC_APB2Periph_ADC1, ENABLE );	  //使能ADC1通道时钟


	RCC_ADCCLKConfig(RCC_PCLK2_Div6);   //设置ADC分频因子6 72M/6=12,ADC最大时间不能超过14M

	//PA0 作为模拟通道输入引脚
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AIN;		//模拟输入引脚
	GPIO_Init(GPIOA, &GPIO_InitStructure);

	ADC_DeInit(ADC1);  //复位ADC1

	ADC_InitStructure.ADC_Mode = ADC_Mode_Independent;	//ADC工作模式:ADC1和ADC2工作在独立模式
	ADC_InitStructure.ADC_ScanConvMode = DISABLE;	//模数转换工作在单通道模式
	ADC_InitStructure.ADC_ContinuousConvMode = DISABLE;	//模数转换工作在单次转换模式
	ADC_InitStructure.ADC_ExternalTrigConv = ADC_ExternalTrigConv_None;	//转换由软件而不是外部触发启动
	ADC_InitStructure.ADC_DataAlign = ADC_DataAlign_Right;	//ADC数据右对齐
	ADC_InitStructure.ADC_NbrOfChannel = 1;	//顺序进行规则转换的ADC通道的数目
	ADC_Init(ADC1, &ADC_InitStructure);	//根据ADC_InitStruct中指定的参数初始化外设ADCx的寄存器

	ADC_Cmd(ADC1, ENABLE);	//使能指定的ADC1

	ADC_ResetCalibration(ADC1);	//使能复位校准

	while(ADC_GetResetCalibrationStatus(ADC1));	//等待复位校准结束

	ADC_StartCalibration(ADC1);	 //开启AD校准

	while(ADC_GetCalibrationStatus(ADC1));	 //等待校准结束

//	ADC_SoftwareStartConvCmd(ADC1, ENABLE);		//使能指定的ADC1的软件转换启动功能

}
//获得ADC值
//ch:通道值 0~3
u16 Get_Adc(u8 ch)
{
  	//设置指定ADC的规则组通道,一个序列,采样时间
	ADC_RegularChannelConfig(ADC1, ch, 1, ADC_SampleTime_239Cycles5 );	//ADC1,ADC通道,采样时间为239.5周期

	ADC_SoftwareStartConvCmd(ADC1, ENABLE);		//使能指定的ADC1的软件转换启动功能

	while(!ADC_GetFlagStatus(ADC1, ADC_FLAG_EOC ));//等待转换结束

	return ADC_GetConversionValue(ADC1);	//返回最近一次ADC1规则组的转换结果
}

u16 Get_Adc_Average(u8 ch,u8 times)
{
	u32 temp_val=0;
	u8 t;
	for(t=0;t<times;t++)
	{
		temp_val+=Get_Adc(ch);
		Delay_ms(5);
	}
	return temp_val/times;
}

#define CAL_PPM  10  // 校准环境中PPM值
#define RL	10  // RL阻值
static float R0;//MQ7 R0阻值
uint16_t ADC_Value;//ADC检测到的电压值

void MQ7_PPM_Calibration()
{
	float Vrl = 3.3f * ADC_Value / 4095.f;//计算出电压值
	float RS = (3.3f - Vrl) / Vrl * RL;//根据分压原则计算出RS的电阻
	R0 = RS / pow(CAL_PPM / 98.322, 1 / -1.458f);//根据MATLAB绘制曲线推导出R0的对应公式
}
 // 获取传感器的值
float MQ7_GetPPM(void)
{
	float Vrl = 3.3f * ADC_Value / 4095.f;//计算出电压值
	float RS = (3.3f - Vrl) / Vrl * RL;//根据分压原则计算出RS的电阻
	float ppm = 98.322f * pow(RS/R0, -1.458f);//计算出PPM的值
	return  ppm;
}

MQ7.h文件,对驱动函数经行了声明:

#ifndef __MQ7_H
#define __MQ7_H

#include "sys.h"
#include "math.h"
// 传感器校准函数,根据当前环境PPM值与测得的RS电压值,反推出R0值
void MQ7_PPM_Calibration(void);

 // 获取传感器的值
float MQ7_GetPPM(void);


void MQ7_Adc_Init(void);
u16  Get_Adc(u8 ch);
u16 Get_Adc_Average(u8 ch,u8 times);

#endif

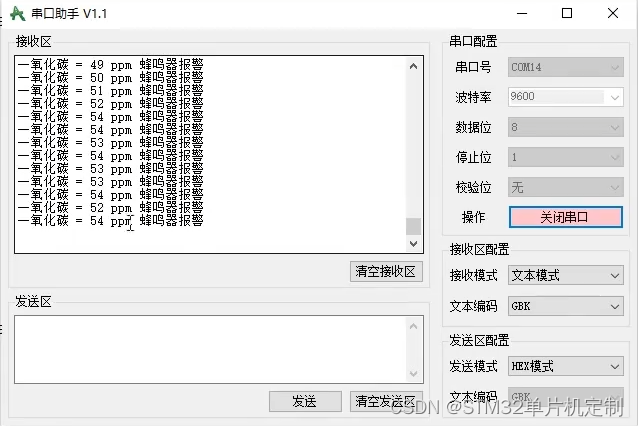

四、串口调试助手把采集的一氧化碳数据发送出来

printf("一氧化碳 = %d ",MQ7_Value);



五、串口调试助手软件下载

串口调试助手-keil5调试工具资源-CSDN文库

六、源代码

《STM32单片机+MQ-7一氧化碳传感器+OLED屏幕+蜂鸣器报警+一氧化碳传数据发送到串口调试助手》源代码资源-CSDN文库

七、MQ-7一氧化碳传感器原理图资料

MQ-7一氧化碳传感器原理图、模块资料资源-CSDN文库
