一、热敏电阻传感器介绍

二、热敏电阻传感器接线说明

三、测试说明、热敏电阻传感器驱动代码

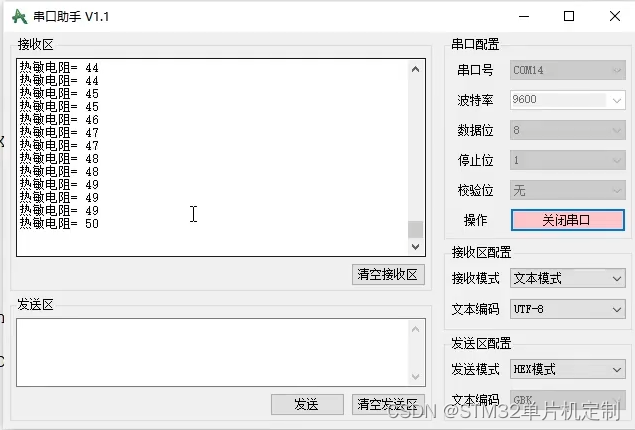

四、串口调试助手把采集的热敏电阻数据发送出来

五、串口调试助手软件下载

六、源代码

七、热敏电阻传感器原理图资料

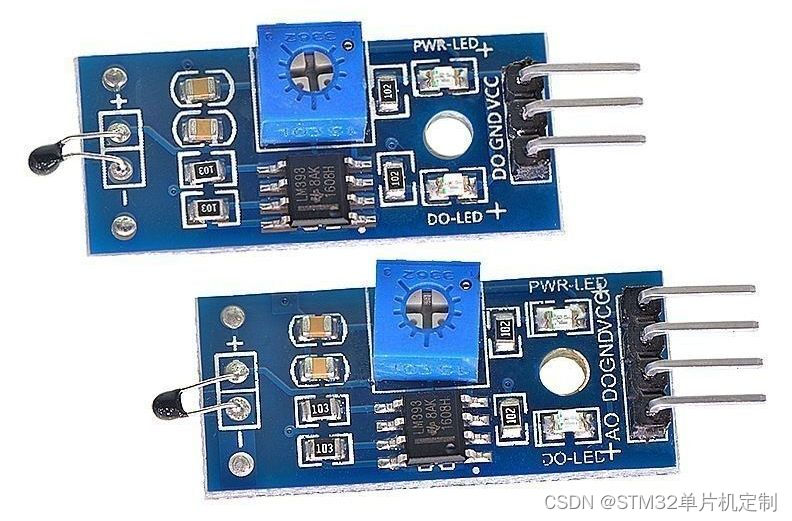

一、热敏电阻传感器介绍

热敏电阻传感器是一种依赖于温度变化来改变电阻值的传感器。当温度升高时，热敏电阻的电阻值会下降；当温度降低时，电阻值则会上升。这种特性使得热敏电阻广泛应用于温度测量和控制领域。

热敏电阻通常由氧化铁、镍、铜、锰等材料制成，其电阻特性可以分为两类：PTC（正温度系数）和NTC（负温度系数）。NTC热敏电阻在温度升高时电阻值下降，而PTC热敏电阻则在温度升高时电阻值上升。

热敏电阻传感器可以用于测量环境温度、物体表面温度，也可以被应用于温度控制系统中。它们通常与微控制器或模拟电路结合使用，通过测量电阻值的变化来获取温度信息。热敏电阻传感器具有灵敏度高、响应速度快、结构简单等优点，因此在各种应用中得到了广泛的应用。

二、热敏电阻传感器接线说明

VCC（+）：电源正极接口，外接电源3 ~ 5V电源正极，接单片机的5v或者3v引脚

GND（-）：电源负极接口，外接电源负极或地线GND，接单片机的GND

AO ：模拟信号输出口，接单片机的PA1采集引脚

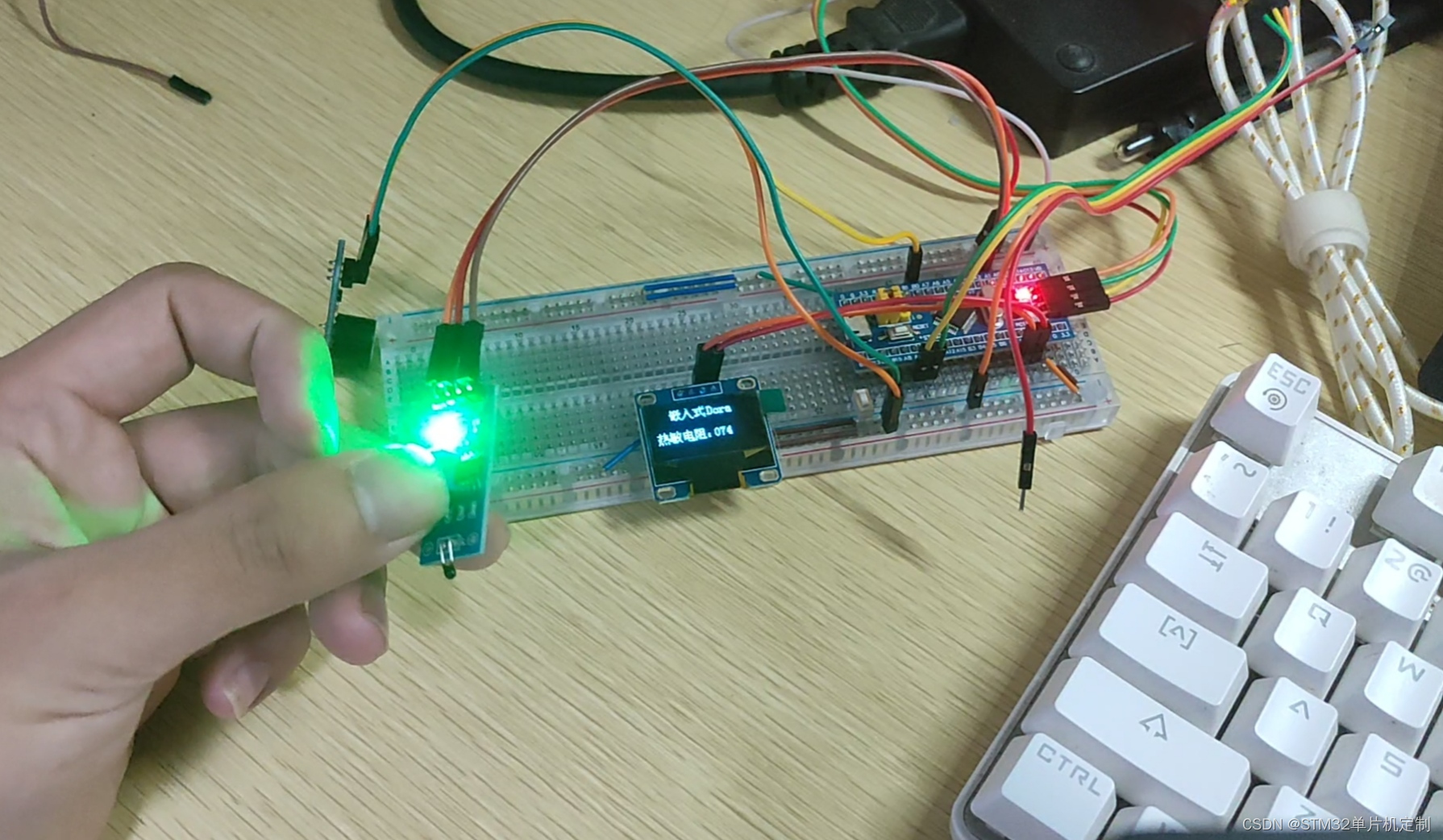

三、测试说明、热敏电阻传感器驱动代码

编译环境：keil5

测试单片机: STM32F103C8T6

功能：功能1：设定阈值，超过阈值触发蜂鸣器报警

功能2：发送数据串到口调试助手上进行显示

RMDZ.c文件编写热敏电阻传感器驱动代码如下：

#include "RMDZ.h"
#include "OLED.h"
#include "FMQ.h"
#include <stdio.h>
#include "Serial.h"
u8 times;
void Adc_Init()
{
 GPIO_InitTypeDef GPIO_Initstructre;
 ADC_InitTypeDef ADC_InitStruct;
 RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA | RCC_APB2Periph_ADC1,ENABLE);
 RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);//Ê¹ÄÜio¿Ú
 GPIO_Initstructre.GPIO_Mode=GPIO_Mode_AIN;
 GPIO_Initstructre.GPIO_Pin=GPIO_Pin_1;
 GPIO_Initstructre.GPIO_Speed=GPIO_Speed_50MHz;
 GPIO_Init(GPIOA,&GPIO_Initstructre);
 GPIO_SetBits(GPIOA,GPIO_Pin_1);//½ÓÏß¿ÚA1

 RCC_ADCCLKConfig(RCC_PCLK2_Div6);
 ADC_DeInit(ADC1);
 ADC_InitStruct.ADC_ContinuousConvMode = DISABLE;
 ADC_InitStruct.ADC_DataAlign=ADC_DataAlign_Right;
 ADC_InitStruct.ADC_ExternalTrigConv=ADC_ExternalTrigConv_None;
 ADC_InitStruct.ADC_Mode=ADC_Mode_Independent;
 ADC_InitStruct.ADC_NbrOfChannel = 1;
 ADC_InitStruct.ADC_ScanConvMode = DISABLE;
 ADC_Init(ADC1,&ADC_InitStruct);
 ADC_Cmd(ADC1,ENABLE);
 ADC_ResetCalibration(ADC1);

 while(ADC_GetResetCalibrationStatus(ADC1));

 ADC_StartCalibration(ADC1);

 while(ADC_GetCalibrationStatus(ADC1));
}

u16 Get_Adc(u8 ch)
{
 ADC_RegularChannelConfig(ADC1,ch,1,ADC_SampleTime_239Cycles5);

 ADC_SoftwareStartConvCmd(ADC1,ENABLE);

 while(!ADC_GetFlagStatus(ADC1,ADC_FLAG_EOC));

 return ADC_GetConversionValue(ADC1);

}


u16 Get_Adc_Average(u8 ch,u8 times)
{
 u32 temp_val=0;
 u8 t;
 for(t=0;t<times;t++)
  {
   temp_val+=Get_Adc(ch);
   Delay_ms(5);
  }
 return temp_val/times;

}

RMDZ.h文件，对驱动函数经行了声明：

#ifndef __RMDZ_H
#define __RMDZ_H
#include "stm32f10x.h"                  // Device header
#include "Delay.h"
void Adc_Init(void);
u16  Get_Adc(u8 ch);
u16 Get_Adc_Average(u8 ch,u8 times);


#endif
