单相Boost PFC拓扑电路，功率因数校正+双闭环控制方式研究

一、引言

在现代电力系统中，功率因数校正（Power Factor Correction，PFC）是一项至关重要的技术。它不仅可以提高电网的稳定性，减少能源浪费，还能降低运行成本。单相Boost PFC电路作为一种常用的功率因数校正电路，因其结构简单、变换效率高、控制策略易实现等优点而得到了广泛应用。本文将对单相Boost PFC拓扑电路及其双闭环控制方式进行研究，并探讨其在功率因数校正方面的应用效果。

二、单相Boost PFC电路的基本原理与拓扑结构

基本原理

单相Boost PFC电路通过控制开关管的占空比，使输入电流波形尽量接近正弦波，从而实现功率因数的校正。同时，它还能提高电路的变换效率，减少谐波污染。

拓扑结构

单相Boost PFC电路的基本拓扑结构主要包括整流桥、升压电感L、滤波电容C、开关管S以及控制电路等部分。其中，整流桥将交流电转换为直流电，升压电感L和开关管S共同实现电压的升压功能，滤波电容C用于平滑输出电压，控制电路则负责调节开关管的占空比以实现功率因数的校正。

三、双闭环控制方式的研究

双闭环控制的概念

双闭环控制方式是指电感电流内环和输出电压双环控制。在电感电流内环控制中，通过对电感电流进行反馈控制，可以保持电流的稳定性，使电路能够实时响应负载变化。而在输出电压双环控制中，通过对输出电压进行反馈控制，可以实现对输出电压的精确控制，保证电路在各种负载情况下都能提供稳定的输出电压。

双闭环控制的实现

为了实现双闭环控制，需要设计相应的控制器。其中，电感电流内环控制器通常采用比例积分（PI）控制器或比例谐振（PR）控制器等，用于调节开关管的占空比以控制电感电流。输出电压双环控制器则可以采用类似的控制器结构，但参数设置上需要考虑到输出电压的稳定性和动态响应要求。

双闭环控制的优点

双闭环控制方式能够有效地提高电路的稳定性和响应速度。通过电感电流内环控制，可以实现对电流的快速响应和精确控制；而通过输出电压双环控制，则可以保证电路在各种负载情况下都能提供稳定的输出电压。这种控制方式使得单相Boost PFC电路在功率因数校正方面表现出色。

四、仿真分析与实验验证

仿真分析

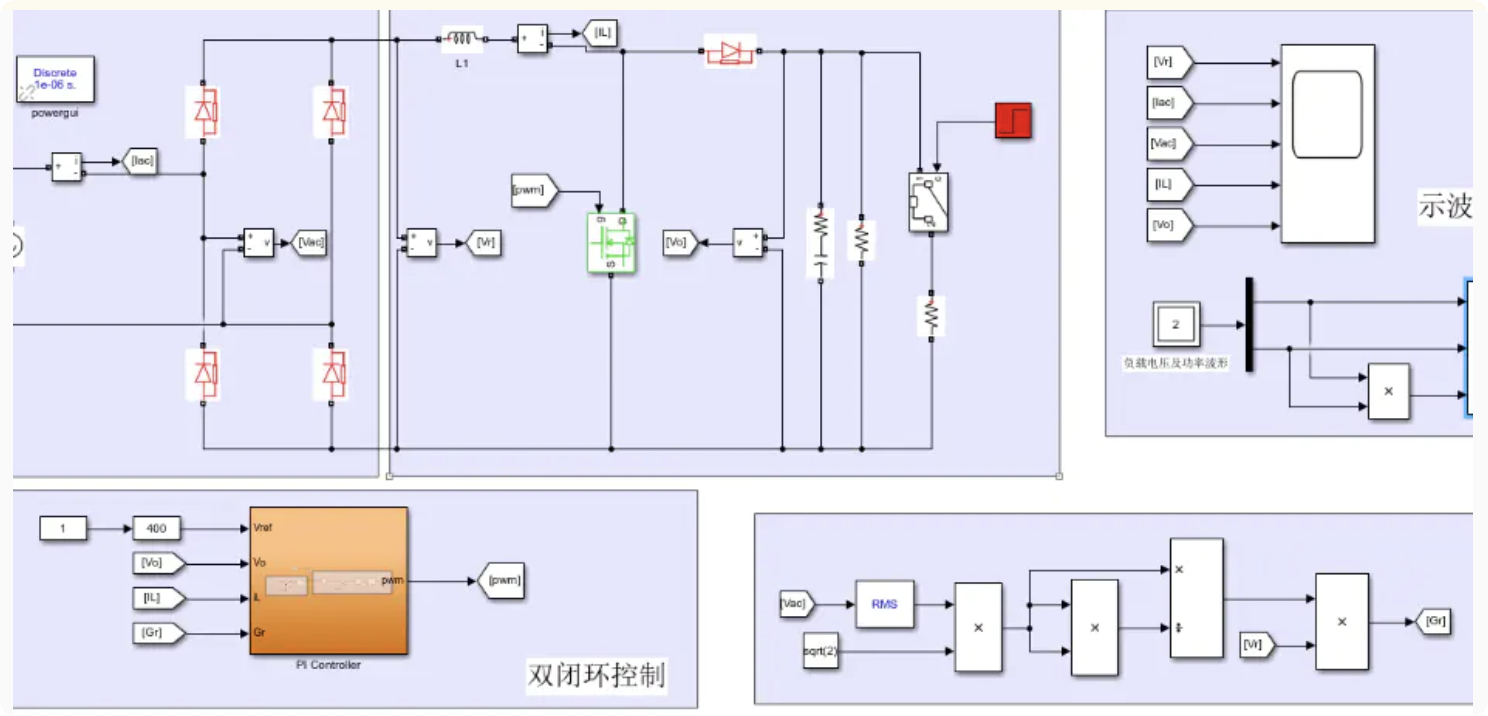

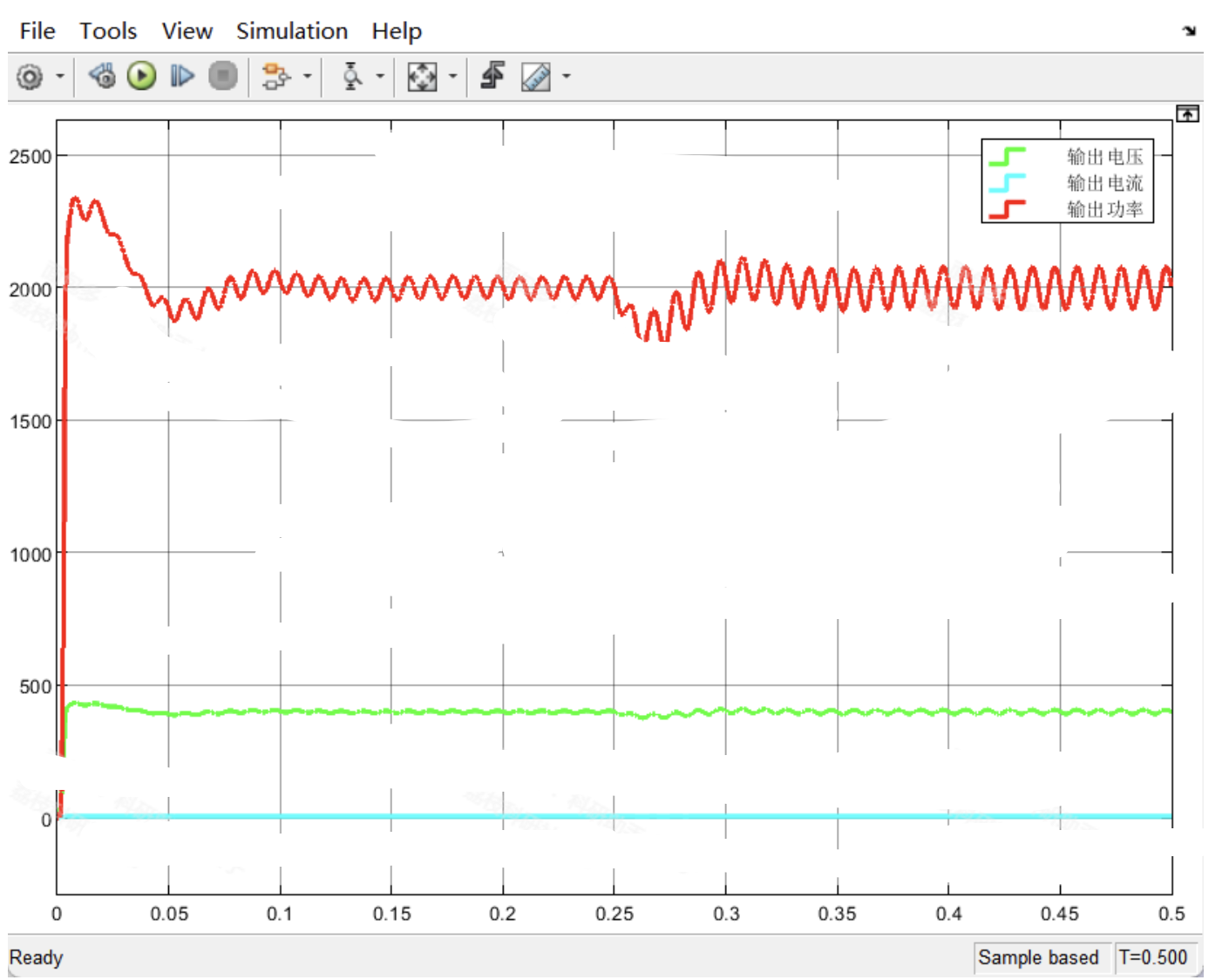

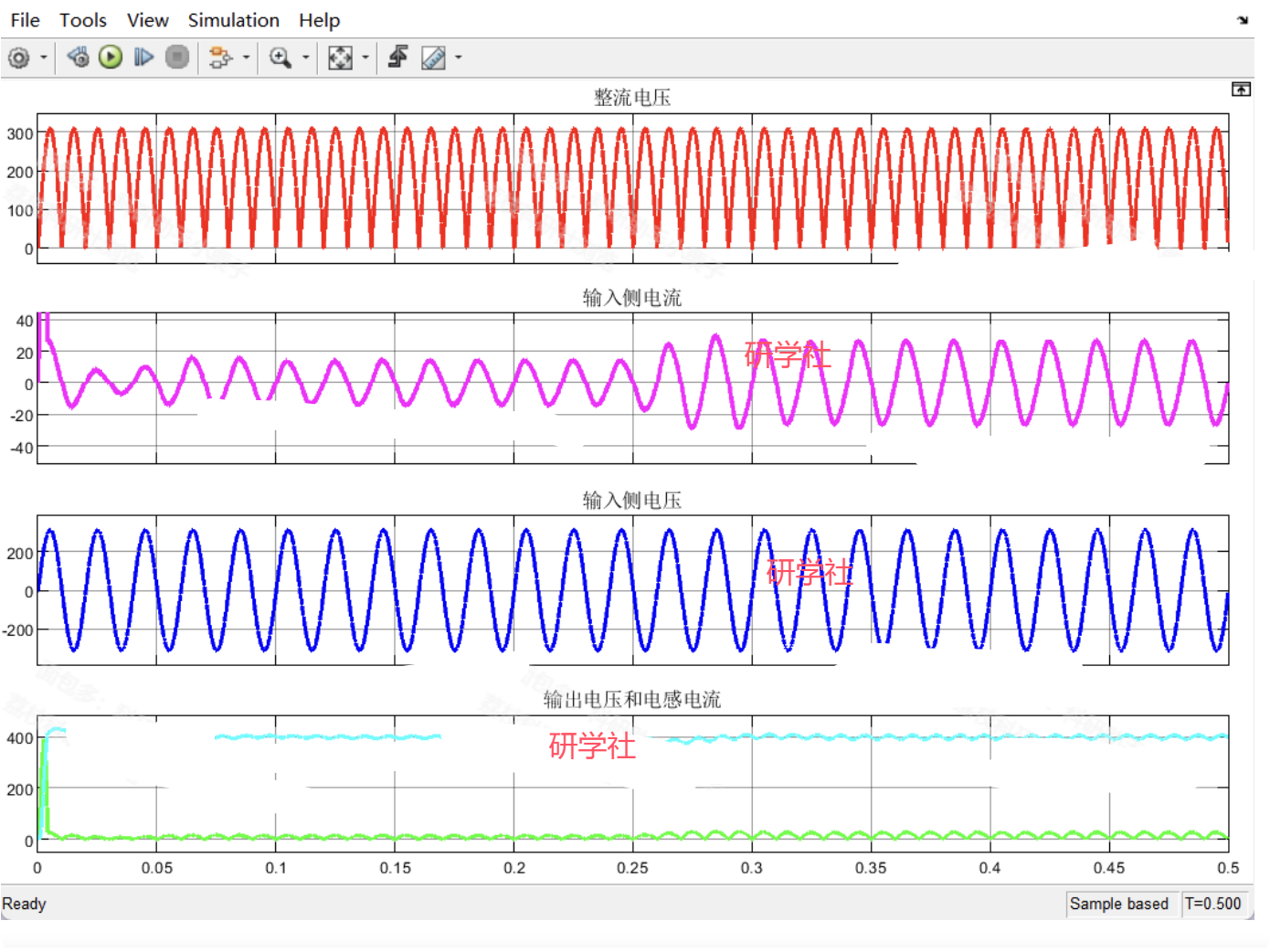

为了验证双闭环控制方式的有效性，可以利用MATLAB/Simulink等仿真软件进行仿真分析。通过搭建单相Boost PFC电路的仿真模型，并设置相应的控制器参数和负载条件，可以观察电路的动态响应和稳态性能。仿真结果表明，采用双闭环控制方式的单相Boost PFC电路能够实现高效的功率因数校正，并且具有良好的稳定性和响应速度。

实验验证

为了进一步验证仿真结果的正确性，可以进行实验验证。通过搭建实际的单相Boost PFC电路实验平台，并设置与仿真相同的控制器参数和负载条件，可以测量电路的输入电流、输出电压等参数，并与仿真结果进行比较。实验结果表明，实验结果与仿真结果基本一致，验证了双闭环控制方式的有效性。

五、结论与展望

本文研究了单相Boost PFC拓扑电路及其双闭环控制方式。通过仿真分析和实验验证，证明了采用双闭环控制方式的单相Boost PFC电路能够实现高效的功率因数校正，并且具有良好的稳定性和响应速度。未来，可以进一步研究优化控制算法、提高电路效率等方面的内容，以推动单相Boost PFC电路在电力系统中的更广泛应用。
