电路分析第二章 网孔电流法，节点电压法，叠加原理

---

前言

纯电阻电路的分析，就是求解各支路的电压或者电流。具体方法包含

1. 2b法（KCL，KVL，VCR）。其中b是指支路数量。
2. 1b法其实就是2b法的化简，先求电压，或者先求电流
3. 若要使方程小于b，有回路电流法和节点电压法，本质是线性方程组求解，先求假设量再求真实量
4. 叠加原理，将多源电路变为多个单一电源电路，电压源视为短路，电流源视为开路，此方法只能用来求线性电路的电压和电流

---

提示：以下是本篇文章正文内容，下面案例可供参考

一、网孔分析

 网孔分析本质上是KVL。假设有n个节点，那就有n-1个独立KCL方程。由1b分析法可知，独立KVL方程的数量是b-（n-1）。

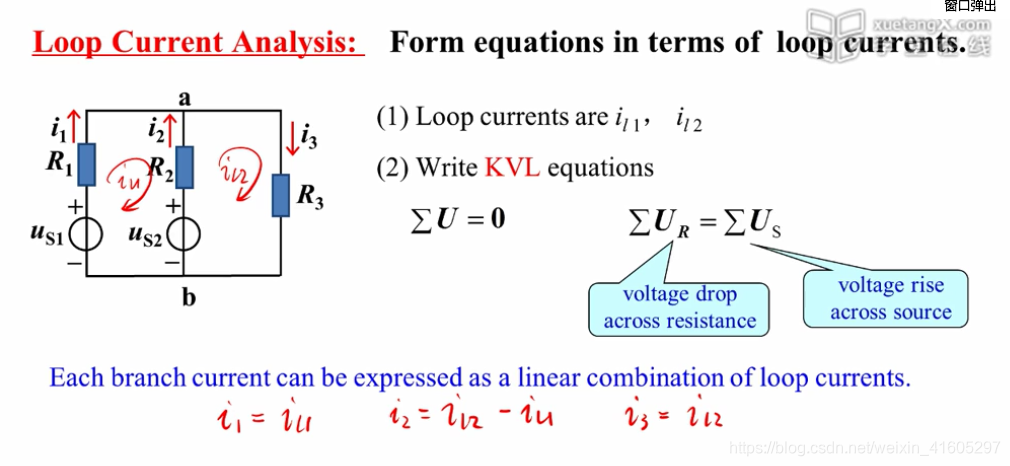

 网孔分析法，是假设回路电流，求解电压。需要注意回路中有电流源的话，需要假设电压。也可以重新选择回路，尽可能避开电流源。
由于列方程的过程比较简单，本处不做深入讨论，只谈本质。

---

二、节点电压法

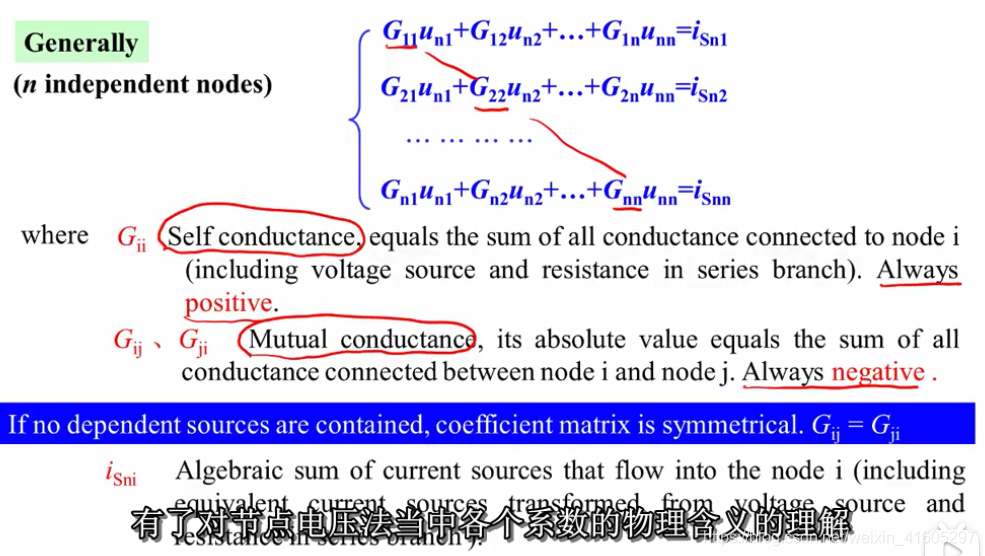

 节点电压法本质上是KCL。n个节点中，有一个要选为参考点（接地），其他节点列KCL方程。
 这时候要注意如果这个节点接了电压源或电流源。那么这部分电流要被计入方程右端的i_sn。此时，电压表流出的电流需要进行假设。

---

三、叠加原理

叠加原理只适用于线性系统，即线性电阻、线性受控源和独立源组成的电路。线性系统指，激励是独立源，而系统由电阻和受控源组成。
既然是线性系统，就满足齐次性和可加性。
计算方法：
元件两端的电流/电压，等于各独立源单独作用于电路时该元件两端电流/电压的代数和。单独作用意味着，某一个独立源作用时，其他独立源为0。而独立源为0又代表，电压源短路，或电流源断路。

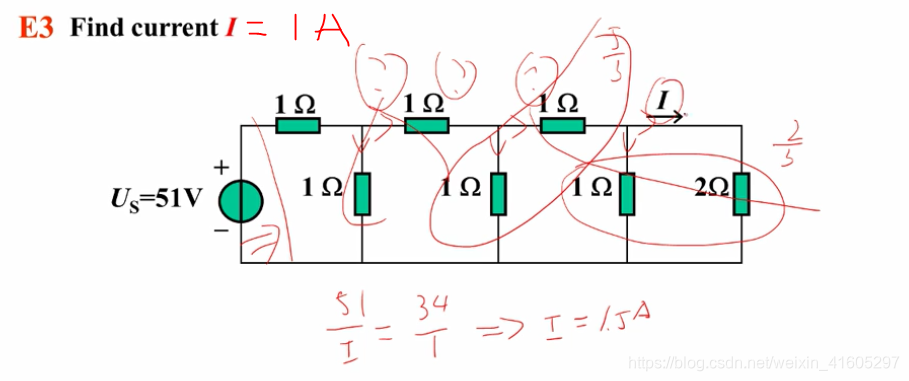

齐次性，使得如下电路当I=1A时可以倒推Us=34V。所以当Us=51V时，可以联立方程，得I=51/34

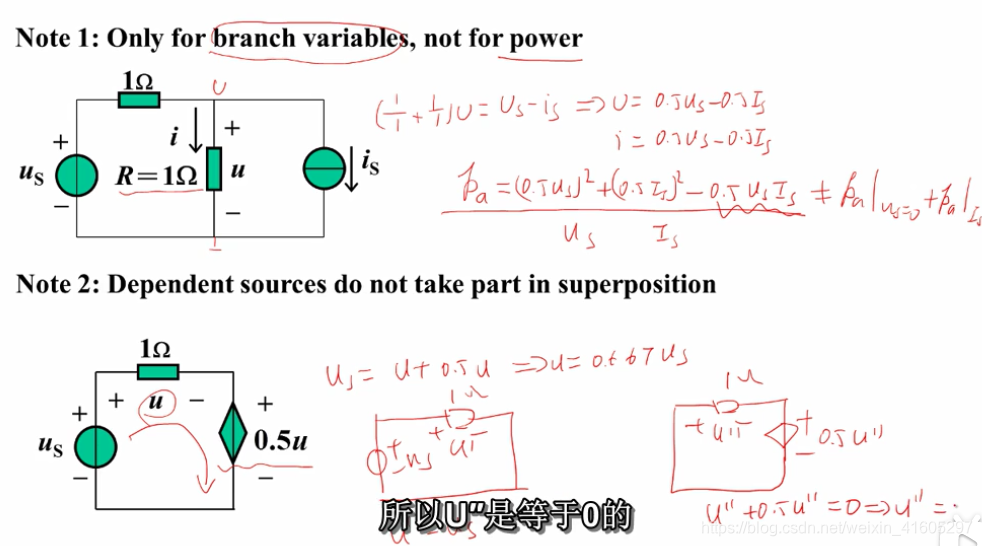

可加性，只能用于求电压或者电流，不能用于求功率。同时，受控源不是激励，所以它一直都存在，不能视作短路或者断路。

总结

线性电阻电路求解电压、电流的方法：
（1）2b法（KCL，KVL，VCR）→（2）1b法其实就是2b法的化简，先求电压，或者先求电流→（3）若要使方程小于b，有回路电流法和节点电压法，本质线性方程组求解，先求假设量再求真实量→（4）叠加原理，将多源电路变为多个单一电源电路，电压源视为短路，电流源视为开路，此方法只能用来求线性电路的电压和电流→（5）分解法
